Hydrauliczny przetwornik siły – jak działa i jak dobrać go do aplikacji?
Czym jest hydrauliczny przetwornik siły?
Hydrauliczny przetwornik siły jest urządzeniem przeznaczonym przede wszystkim do pomiaru sił ściskających. Obciążenie działające na powierzchnię tłoka powoduje wzrost ciśnienia cieczy znajdującej się w szczelnie zamkniętej komorze. Powstałe ciśnienie jest następnie wskazywane przez manometr analogowy albo odczytywane za pomocą elektronicznego urządzenia pomiarowego.
Wynik może być prezentowany bezpośrednio w jednostkach siły, na przykład niutonach lub kiloniutonach. Użytkownik otrzymuje więc informację o działającym obciążeniu, a nie o wartości ciśnienia roboczego występującego w maszynie.
Z tego powodu hydraulicznego przetwornika siły nie należy utożsamiać ze standardowym przetwornikiem ciśnienia montowanym w instalacji hydrauliki siłowej. W pierwszym przypadku ciśnienie powstaje wewnątrz zamkniętej komory pomiarowej pod wpływem przyłożonej siły. W drugim mierzone jest ciśnienie medium znajdującego się w instalacji technologicznej.
Jak działa hydrauliczny pomiar siły?
Zasada działania opiera się na zależności między siłą, powierzchnią tłoka i ciśnieniem. Gdy na tłok działa siła ściskająca, ciecz znajdująca się w komorze zostaje obciążona. Wzrost ciśnienia jest proporcjonalny do wartości siły przyłożonej do określonej powierzchni pomiarowej.
Przetwornik jest kalibrowany jako kompletny układ, dlatego użytkownik nie musi samodzielnie przeliczać ciśnienia na siłę. Odpowiednio wyskalowany manometr lub wskaźnik może pokazywać wynik bezpośrednio w N, kN, kilogramach albo tonach – zależnie od wykonania urządzenia.
W klasycznym zestawie z manometrem analogowym hydrauliczna jednostka pomiarowa może pracować bez zewnętrznego napięcia zasilającego. Jest to ważna zaleta w miejscach, w których doprowadzenie przewodów elektrycznych jest utrudnione albo pomiar ma być wykonywany niezależnie od systemu sterowania maszyny.
Jeżeli wynik ma być prezentowany na wyświetlaczu cyfrowym albo przekazywany do nadrzędnego układu pomiarowego, konieczne jest zastosowanie odpowiedniego urządzenia elektronicznego. Należy wówczas sprawdzić rodzaj zasilania, dostępne wyjście oraz możliwość współpracy ze sterownikiem lub rejestratorem.
Hydrauliczny przetwornik siły a przetwornik tensometryczny
Hydrauliczne i tensometryczne przetworniki siły służą do pomiaru obciążenia, ale wykorzystują inne zasady działania.
W przetworniku hydraulicznym siła powoduje zmianę ciśnienia cieczy. W rozwiązaniu tensometrycznym obciążenie prowadzi do niewielkiego odkształcenia elementu pomiarowego, a zmiana rezystancji tensometrów jest przetwarzana na sygnał elektryczny.
Hydrauliczny przetwornik będzie dobrym rozwiązaniem, gdy potrzebny jest prosty i czytelny pomiar siły ściskającej, zwłaszcza z lokalnym wskazaniem analogowym. Może sprawdzić się również w aplikacjach, w których nie jest wymagany szybki pomiar dynamiczny ani ciągłe przesyłanie danych do sterownika.
Przetwornik tensometryczny warto rozważyć, gdy wynik ma być na bieżąco rejestrowany, wykorzystywany w regulacji procesu albo przesyłany do systemu automatyki. Ostateczny wybór powinien uwzględniać oczekiwaną dokładność, dynamikę obciążenia, częstotliwość pomiarów i sposób wykorzystania wyniku.
Gdzie stosuje się hydrauliczne przetworniki siły?

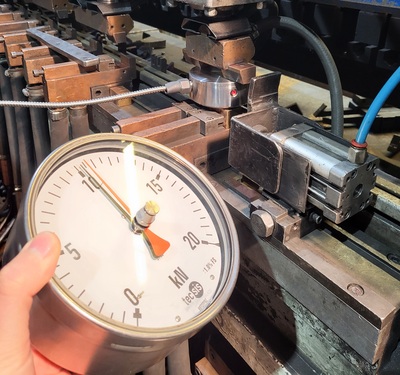

Hydrauliczne przetworniki siły wykorzystuje się w budowie maszyn, przyrządów montażowych oraz stanowisk kontrolnych. Mogą służyć do sprawdzania siły docisku, zacisku, prasowania albo działania elementu wykonawczego.
Typowe zastosowania obejmują:
- kontrolę siły w prasach i urządzeniach montażowych,
- pomiar siły zacisku w przyrządach i uchwytach,
- kontrolę obciążenia w maszynach specjalnych,
- stanowiska testowe i kontrolne,
- sprawdzanie siły działania siłowników,
- pomiar obciążenia śrub, prętów lub elementów mocujących,
- kontrolę siły podczas wciskania i łączenia elementów,
- lokalne monitorowanie obciążenia bez rozbudowanego układu elektrycznego.
Przy każdym zastosowaniu trzeba sprawdzić, czy obciążenie ma charakter statyczny lub quasi-statyczny oraz czy jest przykładane zgodnie z osią pomiarową urządzenia. Jeżeli w aplikacji występują szybkie zmiany obciążenia, uderzenia albo znaczne siły boczne, konieczna jest dokładna analiza parametrów konkretnego modelu.
Przetwornik kompaktowy czy pierścieniowy?
Kształt przetwornika należy dopasować do sposobu przenoszenia siły i dostępnej przestrzeni montażowej. W ofercie Sensor Standard znajdują się między innymi kompaktowe hydrauliczne przetworniki siły F1106 oraz modele pierścieniowe F6116.

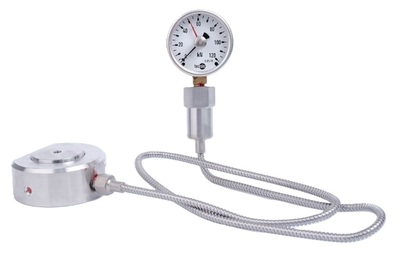

Kompaktowy hydrauliczny przetwornik siły
Kompaktowy przetwornik umieszcza się pomiędzy elementami, których siłę wzajemnego docisku należy zmierzyć. Obciążenie powinno zostać rozłożone równomiernie na przewidzianej powierzchni pomiarowej i działać zgodnie z osią urządzenia.
Taka konstrukcja sprawdza się m.in. w przyrządach montażowych, maszynach specjalnych i stanowiskach kontrolnych. Niewielki skok tłoka oznacza, że pomiar wymaga tylko małego przemieszczenia elementów współpracujących.
Pierścieniowy hydrauliczny przetwornik siły
Przetwornik pierścieniowy ma otwór centralny, przez który można przeprowadzić śrubę, pręt albo inny element konstrukcyjny. Pozwala to kontrolować siłę działającą wokół osi mocowania.
Takie rozwiązanie może być stosowane do pomiaru siły zacisku, napięcia elementów mocujących albo obciążenia występującego w konstrukcji maszyny. Podczas doboru trzeba sprawdzić średnicę otworu, wymiary zewnętrzne, powierzchnie podparcia i sposób przekazywania obciążenia.
Jak dobrać hydrauliczny przetwornik siły?
Dobór powinien rozpocząć się od określenia rodzaju i maksymalnej wartości obciążenia. Następnie należy uwzględnić sposób montażu, wymagany odczyt oraz warunki panujące w miejscu pracy.
Zakres pomiarowy
Zakres znamionowy powinien obejmować największą siłę występującą podczas normalnej pracy. Nie należy jednak wybierać przetwornika o wielokrotnie wyższym zakresie wyłącznie po to, aby uzyskać duży zapas. Może to pogorszyć czytelność i użyteczność pomiaru w najczęściej wykorzystywanym obszarze.
Trzeba uwzględnić nie tylko wartość roboczą, ale również siły chwilowe pojawiające się podczas uruchamiania, zatrzymywania, zaciskania albo awarii. Dopuszczalnego przeciążenia nie wolno zakładać na podstawie samego wyglądu urządzenia – musi ono wynikać z dokumentacji konkretnego modelu.
Dokładność i sposób prezentacji wyniku
Wymagana dokładność zależy od funkcji pomiaru. Inne wymagania będzie miała orientacyjna kontrola siły docisku, a inne stanowisko odbiorcze lub proces, w którym wynik decyduje o jakości produktu.

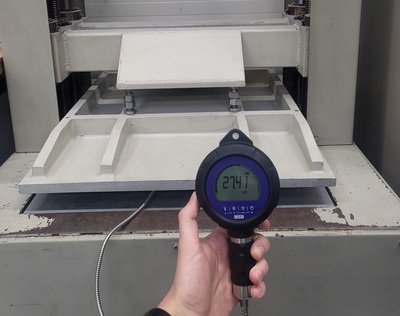

Manometr analogowy umożliwia szybki, lokalny odczyt i w odpowiedniej konfiguracji nie wymaga zewnętrznego zasilania. Wskaźnik cyfrowy ułatwia dokładniejsze odczytanie wartości, wybór jednostek i – zależnie od zastosowanego urządzenia – realizację dodatkowych funkcji.
Nie należy zakładać, że każda wersja cyfrowa automatycznie zapewnia wyjście do sterownika PLC. Rodzaj sygnału i dostępność transmisji trzeba sprawdzić w dokumentacji całego zestawu pomiarowego.
Kierunek i sposób przyłożenia siły
Hydrauliczne przetworniki tego rodzaju są przeznaczone przede wszystkim do pomiaru siły ściskającej. Siła powinna działać osiowo i możliwie równomiernie na powierzchnię pomiarową.
Nierówne podparcie, obciążenie krawędziowe, przechylenie elementu lub działanie sił poprzecznych może prowadzić do błędów, przeciążenia i uszkodzenia urządzenia. Jeżeli konstrukcja nie zapewnia prawidłowego wprowadzenia siły, może być potrzebny dodatkowy element dociskowy, płyta rozkładająca obciążenie albo prowadzenie mechaniczne.
Wymiary i warunki montażowe
Przed zakupem należy sprawdzić wysokość i średnicę przetwornika, położenie powierzchni pomiarowej, wymiary otworu w wersji pierścieniowej oraz dostępne punkty mocowania.
Istotna jest również przestrzeń potrzebna na manometr, przewód pomiarowy albo elementy przyłączeniowe. Projekt powinien umożliwiać montaż i późniejszy serwis bez skręcania przewodów i narażania ich na uszkodzenia.
Warunki środowiskowe
Stopień ochrony obudowy, dopuszczalna temperatura, odporność materiału oraz sposób prowadzenia przewodu trzeba dopasować do miejsca pracy. Szczególnej uwagi wymagają aplikacje narażone na wilgoć, zapylenie, oleje, środki chemiczne, drgania i zmiany temperatury.
Oznaczenie IP dotyczy warunków określonych przez producenta. Nie oznacza automatycznie odporności na każde medium ani możliwości zanurzenia urządzenia.
Najczęstsze błędy przy montażu i użytkowaniu
Jednym z najczęstszych błędów jest wybór przetwornika wyłącznie na podstawie maksymalnej siły. Równie ważne są geometria urządzenia, sposób podparcia i kierunek działania obciążenia.
Problemy mogą powodować także:
- przykładanie siły poza osią pomiarową,
- obciążenie tylko fragmentu powierzchni tłoka,
- przekroczenie zakresu znamionowego,
- uderzenia i gwałtowne skoki siły,
- montaż na nierównych powierzchniach,
- niewłaściwe prowadzenie przewodu lub kapilary,
- używanie urządzenia jako elementu konstrukcyjnego bez sprawdzenia dopuszczalnych obciążeń,
- dobór niewłaściwego sposobu wskazania albo sygnału wyjściowego.
Przetwornik należy montować i użytkować zgodnie z dokumentacją producenta. Nie powinno się samodzielnie otwierać szczelnego układu hydraulicznego ani ingerować w jego napełnienie, ponieważ może to wpłynąć na wskazania i szczelność urządzenia.
Hydrauliczne przetworniki siły w Sensor Standard
W kategorii hydraulicznych przetworników siły Sensor Standard dostępne są modele przeznaczone do pomiaru sił ściskających w maszynach, przyrządach montażowych oraz układach kontrolnych. Oferta obejmuje konstrukcje kompaktowe i pierścieniowe, a także warianty z analogowym lub elektronicznym sposobem prezentacji wyniku.
Przed wyborem warto określić zakres pomiarowy, geometrię montażu, wymagany sposób odczytu oraz warunki środowiskowe. W przypadku nietypowej aplikacji należy również opisać kierunek działania siły, dostępne miejsce i charakter zmian obciążenia. Pozwoli to ograniczyć ryzyko wyboru urządzenia, które pasuje zakresem, ale nie odpowiada konstrukcji stanowiska.
Podsumowanie
Hydrauliczny przetwornik siły pozwala mierzyć obciążenie ściskające poprzez zmianę ciśnienia cieczy w zamkniętym układzie pomiarowym. Może pracować z lokalnym manometrem analogowym, wskaźnikiem cyfrowym lub odpowiednio dobranym urządzeniem elektronicznym.
Przy wyborze należy sprawdzić zakres pomiarowy, wymaganą dokładność, kierunek przyłożenia siły, konstrukcję przetwornika i warunki montażowe. Prawidłowo dobrane urządzenie może stanowić proste rozwiązanie do kontroli siły w maszynach, uchwytach, stanowiskach testowych oraz procesach montażowych.
