Technika łączeniowa w automatyce przemysłowej

Technika łączeniowa odpowiada za przesyłanie zasilania, sygnałów sterujących i danych pomiędzy czujnikami, elementami wykonawczymi, modułami wejść i wyjść oraz sterownikami PLC. Prawidłowy dobór przewodu i złącza wpływa na stabilność połączenia, odporność instalacji na warunki otoczenia oraz czas potrzebny na montaż i serwis maszyny.

W tej kategorii znajdują się złącza M8 i M12, przewody do czujników, adaptery, rozdzielacze oraz złącza Bayonet. Dostępne warianty różnią się liczbą pinów, kodowaniem, rodzajem obudowy, kierunkiem wyprowadzenia przewodu, sposobem zakończenia i stopniem ochrony.

Przy wyborze nie należy kierować się wyłącznie średnicą gwintu. Mechaniczne dopasowanie złączy nie gwarantuje zgodności elektrycznej. Trzeba również sprawdzić liczbę styków, ich układ, kodowanie, napięcie, obciążalność prądową oraz funkcję poszczególnych pinów.

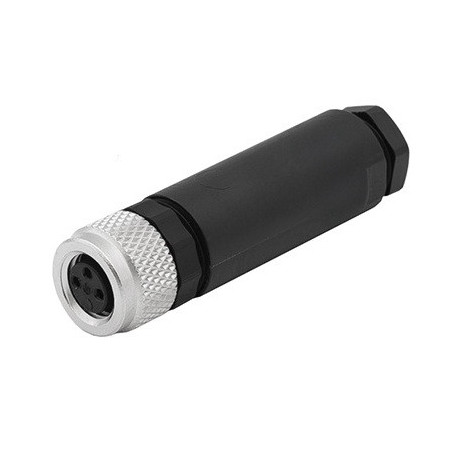

Złącza M8 – kompaktowe połączenia czujnikowe

Złącza M8 stosuje się przede wszystkim tam, gdzie dostępna przestrzeń montażowa jest ograniczona. Są często używane do podłączania niewielkich czujników, krańcówek i innych urządzeń automatyki.

W ofercie znajdują się złącza M8 3- i 4-pinowe, męskie i żeńskie, w wykonaniu prostym lub kątowym. Wersja prosta sprawdza się, gdy przewód można wyprowadzić w osi urządzenia. Złącze kątowe umożliwia poprowadzenie przewodu wzdłuż obudowy i ogranicza wymaganą przestrzeń za czujnikiem.

Złącza skręcane pozwalają wykonać lub naprawić przewód bez stosowania gotowej zalanej końcówki. Dostępne modele wykorzystują zaciski śrubowe, metalowe nakrętki i kodowanie A. Stopień ochrony IP67 obowiązuje po prawidłowym połączeniu i dokręceniu kompatybilnych elementów.

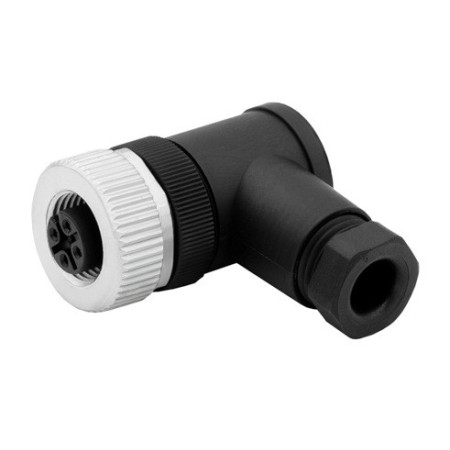

Złącza M12 do sygnałów, zasilania i transmisji danych

Złącza M12 są jednym z najczęściej stosowanych standardów w automatyce przemysłowej. Większa obudowa umożliwia zastosowanie większej liczby styków oraz pracę z różnymi rodzajami sygnałów.

Dostępne są złącza M12 4-, 5- i 8-pinowe, proste i kątowe, męskie oraz żeńskie. Większość złączy czujnikowych wykorzystuje kodowanie A. W ofercie znajdują się także ekranowane modele M12 z kodowaniem D, przeznaczone do transmisji danych w sieciach przemysłowych.

Przed zakupem należy sprawdzić kodowanie, ponieważ złącza M12 o tej samej liczbie pinów mogą być przeznaczone do innych zastosowań i mieć niezgodny układ mechaniczny. Istotne są również średnica podłączanego przewodu, sposób zakończenia żył i wymagane ekranowanie.

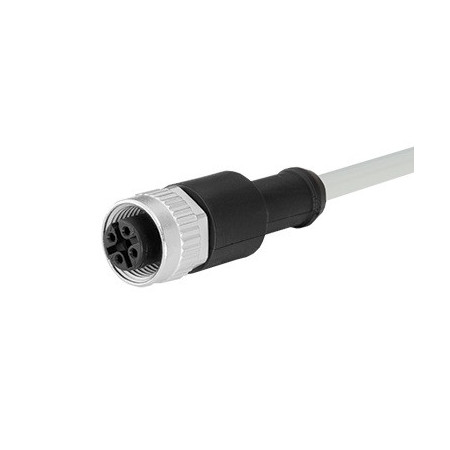

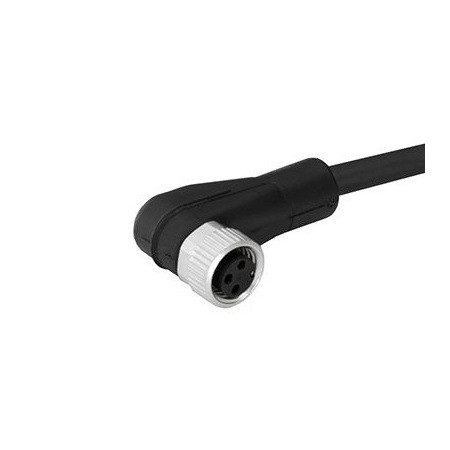

Przewody do czujników M8 i przewodu do czujników M12

Gotowe przewody do czujników mają fabrycznie zamontowane i uszczelnione złącze. Skracają czas instalacji oraz ograniczają ryzyko błędów podczas zarabiania przewodu na maszynie.

W ofercie znajdują się przewody czujnikowe M8 i M12 w wersjach prostych oraz kątowych, z różną liczbą pinów i długościami 2, 5 lub 10 metrów. Dostępne są również warianty z sygnalizacją LED, która ułatwia kontrolę zasilania i stanu wyjścia bez otwierania szafy sterowniczej.

Przewody PVC

Przewody w płaszczu PVC są przeznaczone przede wszystkim do standardowych instalacji oraz aplikacji o ograniczonym ruchu przewodu. Stanowią praktyczny wybór do stałego okablowania czujników i urządzeń zamontowanych na maszynie.

Przewody PUR

Przewody PUR warto rozważyć w aplikacjach wymagających większej odporności mechanicznej, częstego zginania lub prowadzenia przewodu w ruchomych częściach maszyny. PUR zazwyczaj zapewnia lepszą odporność na ścieranie i oleje niż standardowy PVC.

Dokładną odporność na oleje, środki chemiczne, temperaturę i pracę w prowadniku kablowym trzeba jednak potwierdzić w karcie konkretnego przewodu. Samo oznaczenie PUR lub PVC nie opisuje wszystkich właściwości przewodu.

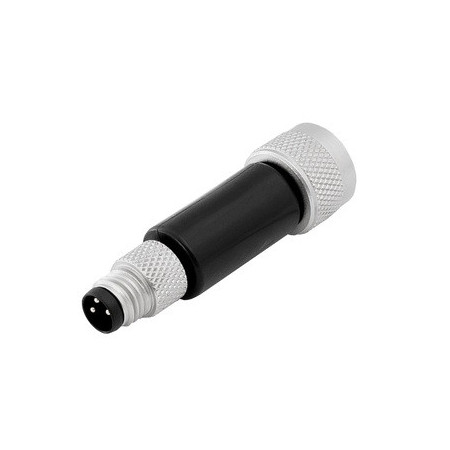

Adaptery do czujników M8/M12

Adaptery do czujników M8/M12 umożliwiają połączenie urządzenia i przewodu wykorzystujących różne standardy złączy. Pozwalają na przykład podłączyć przewód M12 do czujnika M8 bez wymiany całego istniejącego okablowania.

Dostępne są warianty męsko-żeńskie oraz żeńsko-męskie, z trzema lub czterema pinami. Podczas wyboru adaptera trzeba sprawdzić nie tylko rodzaj gwintu i płeć złącza, ale również liczbę styków oraz ich przyporządkowanie.

Adapter jest elementem pasywnym. Dopasowuje typ połączenia, ale standardowo nie zmienia rodzaju sygnału, napięcia ani sposobu działania wyjścia. Nie zastępuje konwertera PNP/NPN, przetwornika sygnału ani modułu komunikacyjnego.

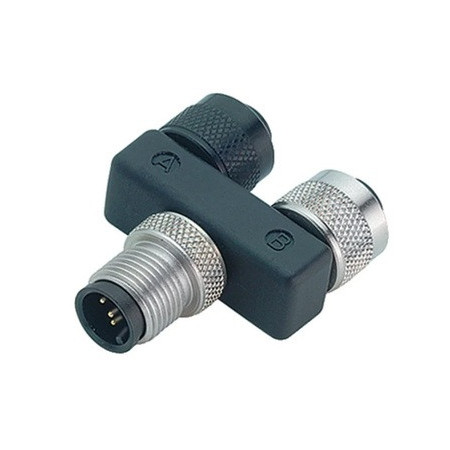

Rozdzielacze M8 i M12

Rozdzielacze do czujników umożliwiają doprowadzenie dwóch połączeń do jednego punktu instalacji. W tej kategorii znajdują się między innymi rozdzielacze i trójniki M12/M12 oraz M8/M12.

W zależności od wariantu rozdzielacz może mieć jedno złącze męskie i dwa żeńskie albo inną konfigurację dopasowaną do instalacji. Dostępne są modele z przewodem PUR oraz kompaktowe trójniki bez dodatkowego odcinka kabla.

Przed zastosowaniem rozdzielacza należy sprawdzić schemat połączeń. Rozdzielenie mechaniczne złącza nie zawsze oznacza możliwość niezależnego sterowania dwoma odbiornikami.

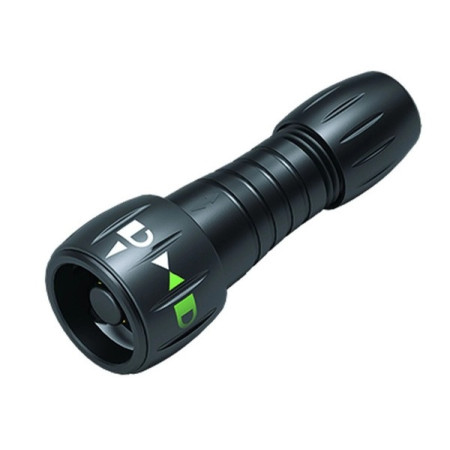

Złącza Bayonet

Złącza Bayonet wykorzystują mechanizm „wciśnij i przekręć”, który pozwala szybko wykonać i rozłączyć połączenie. W ofercie znajdują się proste, 5-pinowe złącza męskie i żeńskie przeznaczone do lutowania.

Wersje panelowe mogą być montowane w obudowie urządzenia, natomiast warianty kablowe służą do wykonania przewodu połączeniowego. Dostępne modele oferują stopień ochrony IP67 po prawidłowym połączeniu.

Jak dobrać elementy techniki łączeniowej?

1. Standard złącza

Najpierw należy sprawdzić, czy urządzenie wykorzystuje M8, M12 czy połączenie bagnetowe. Informacja ta powinna znajdować się w dokumentacji czujnika lub na jego karcie produktowej.

2. Liczba pinów

Liczba pinów musi odpowiadać urządzeniu i przewodowi. Najczęściej spotykane są złącza 3-, 4- i 5-pinowe, ale w ofercie znajdują się również modele 8-pinowe oraz konfiguracje mieszane stosowane w rozdzielaczach.

3. Kodowanie

Kodowanie zabezpiecza przed połączeniem złączy przeznaczonych do innych zastosowań. Kodowanie A jest powszechnie używane w połączeniach czujników i elementów wykonawczych. Kodowanie D stosuje się między innymi do transmisji danych.

4. Złącze męskie lub żeńskie

Złącze męskie ma wystające styki, natomiast żeńskie posiada gniazda. Trzeba dobierać je na podstawie rzeczywistego przyłącza urządzenia, a nie wyłącznie oznaczenia przewodu.

5. Wersja prosta lub kątowa

Wersję prostą można zastosować, gdy za urządzeniem jest wystarczająco dużo miejsca na wyprowadzenie przewodu. Wersja kątowa sprawdza się w płytkich przestrzeniach oraz wtedy, gdy przewód powinien przebiegać równolegle do obudowy.

6. Materiał przewodu

Do instalacji nieruchomych zazwyczaj wystarcza przewód PVC. W aplikacjach dynamicznych, przy częstym zginaniu, kontakcie z olejami lub większym ryzyku ścierania warto rozważyć przewód PUR o parametrach potwierdzonych w karcie produktu.

7. Stopień ochrony

Złącza i przewody dostępne są w wersjach IP67, IP68 oraz IP69K, zależnie od produktu. Stopień ochrony całego połączenia nie może być wyższy niż parametr jego najsłabszego elementu. Złącza muszą być kompatybilne, prawidłowo połączone i dokręcone.

Zastosowanie techniki łączeniowej

Złącza, przewody i adaptery wykorzystuje się do podłączania:

• czujników indukcyjnych i pojemnościowych,
• czujników fotoelektrycznych,
• czujników widełkowych i ramkowych,
• przetworników i przełączników ciśnienia,
• elementów wykonawczych i siłowników,
• enkoderów i krańcówek,
• modułów wejść i wyjść,
• sterowników PLC,
• urządzeń montowanych na maszynach,
• elementów robotyki i transportu wewnętrznego.

FAQ – technika łączeniowa

Czym różni się złącze M8 od M12?

Złącze M8 jest mniejsze i stosowane przede wszystkim w kompaktowych czujnikach oraz urządzeniach z ograniczoną przestrzenią montażową. M12 oferuje więcej wariantów liczby pinów, kodowania, zasilania i transmisji danych. O wyborze powinno decydować przyłącze zastosowane w urządzeniu.

Jak rozpoznać złącze męskie od złącza żeńskie?

Złącze męskie ma wystające styki, a żeńskie odpowiednie gniazda. W przypadku zakupu przewodu należy sprawdzić przyłącze urządzenia, ponieważ opisy mogą odnosić się do strony złącza, a nie całego zestawu.

Kiedy wybrać złącze kątowe?

Złącze kątowe jest odpowiednie wtedy, gdy za czujnikiem lub urządzeniem nie ma miejsca na proste wyprowadzenie kabla. Pomaga również poprowadzić przewód blisko obudowy maszyny.

Jaki przewód wybrać: PVC czy PUR?

PVC sprawdza się głównie w standardowych i nieruchomych instalacjach. PUR jest zazwyczaj lepszym wyborem do aplikacji dynamicznych, przy częstym zginaniu, ścieraniu lub kontakcie z olejami. Ostateczny wybór należy potwierdzić na podstawie karty konkretnego przewodu.

Co oznacza IP67 i IP69K?

IP67 oznacza ochronę przed pyłem i czasowym zanurzeniem w wodzie w warunkach określonych normą. IP69K oznacza odporność na działanie strumienia wody pod wysokim ciśnieniem i w podwyższonej temperaturze. Deklaracja dotyczy prawidłowo zmontowanego połączenia.

Czy adapter M8 i adapter M12 zmienia sygnał elektryczny?

Nie. Standardowy adapter M8/M12 jest elementem pasywnym i jedynie dopasowuje typ złącza oraz połączenia pinów. Nie zmienia PNP na NPN, sygnału analogowego na cyfrowy ani napięcia zasilania.

Czy można połączyć urządzenie M8 z przewodem M12?

Tak, jeżeli zastosowany zostanie odpowiedni adapter, a liczba pinów, ich przyporządkowanie oraz parametry elektryczne są zgodne. Samo dopasowanie gwintu nie gwarantuje poprawnego działania.

Do czego służy rozdzielacz M8 i rozdzielaczM12?

Rozdzielacz pozwala doprowadzić dwa połączenia do jednego punktu instalacji. Przed jego zastosowaniem należy sprawdzić schemat pinów i obciążalność, aby potwierdzić zgodność z podłączanymi urządzeniami.

Czym jest złącze Bayonet?

Jest to złącze wykorzystujące mechanizm bagnetowy. Połączenie wykonuje się przez wciśnięcie i przekręcenie elementu, co umożliwia jego szybkie podłączanie oraz odłączanie.
