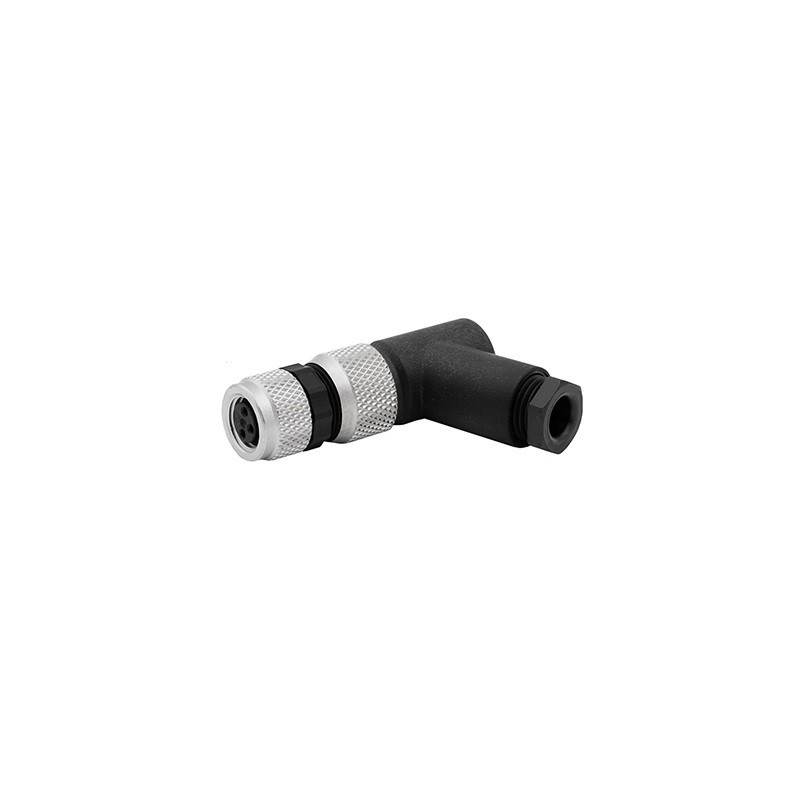

Złącze czujnikowe M8 3-pin, żeńskie, kątowe, skręcane | binder 99 3400 110 03

M8 żeńskie złącze kablowe kątowe (gniazdo) to profesjonalny element montażowy, stworzony z myślą o realizacji bezpiecznych i trwałych połączeń w miejscach o skrajnie ograniczonej przestrzeni roboczej. Dzięki unikalnej, zagiętej pod kątem 90 stopni konstrukcji oraz niezawodnemu systemowi zacisków śrubowych, model Binder 99-3400-110-03 umożliwia optymalne prowadzenie przewodów, znacząco redukując naprężenia mechaniczne kabla. Nieekranowana struktura oparta na zaawansowanych polimerach izolacyjnych sprawia, że to złącze polowe idealnie odnajduje się w wymagających aplikacjach przemysłowych, gwarantując bezprecedensową ciągłość sygnału i zasilania bez konieczności kłopotliwego lutowania w terenie.

Zastosowanie

• Kompaktowa automatyka przemysłowa: Przesył sygnałów od 3-pinowych czujników indukcyjnych, pojemnościowych oraz optycznych w aplikacjach, gdzie proste wtyki się nie mieszczą.
• Budowa maszyn i urządzeń (OEM): Idealne do integracji w miniaturowych stacjach roboczych oraz systemach o krytycznie ograniczonym polu manewru.
• Szybki serwis i utrzymanie ruchu: Natychmiastowa naprawa lub modernizacja uszkodzonych tras kablowych bezpośrednio na instalacji, bez konieczności demontażu całych wiązek.
• Układy pneumatyczne i rozdzielcze: Podłączanie wysp zaworowych i czujników ciśnienia zintegrowanych w ciasnych niszach konstrukcyjnych maszyn.
• Aplikacje ruchome i robotyka: Wykorzystywane w osprzęcie ramion robotów i chwytaków, gdzie kątowe wyprowadzenie kabla zapobiega jego załamywaniu i przecieraniu podczas pracy.

Najważniejsze cechy

• Format i orientacja: M8, gniazdo kablowe (żeńskie), wersja kątowa 90°.

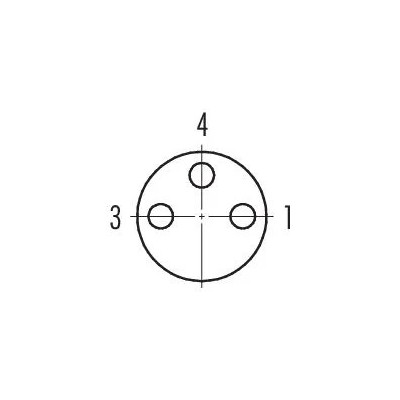

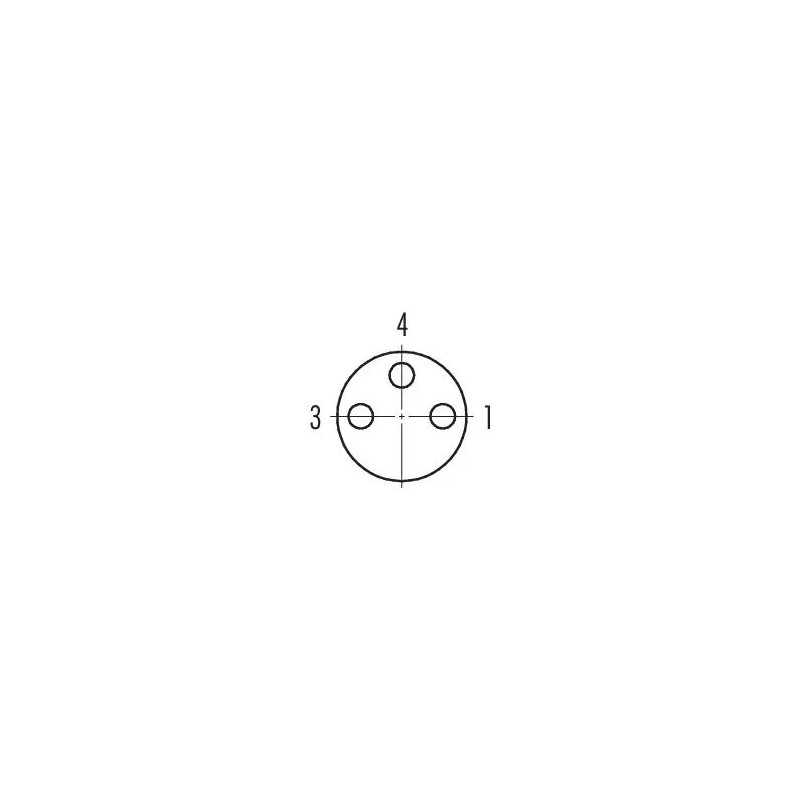

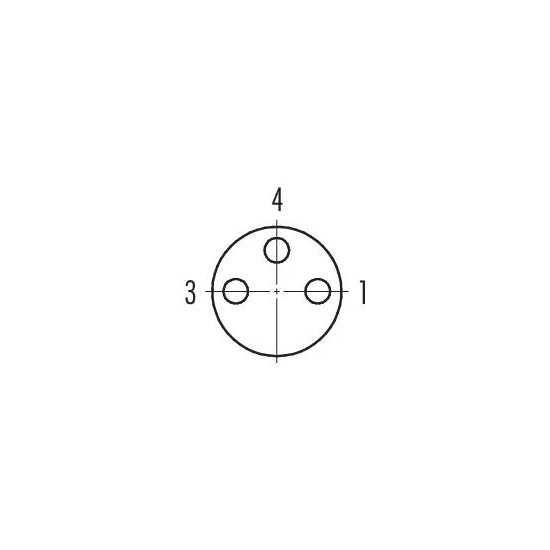

• Konfiguracja pinów: 3-biegunowe z uniwersalnym kodowaniem A.

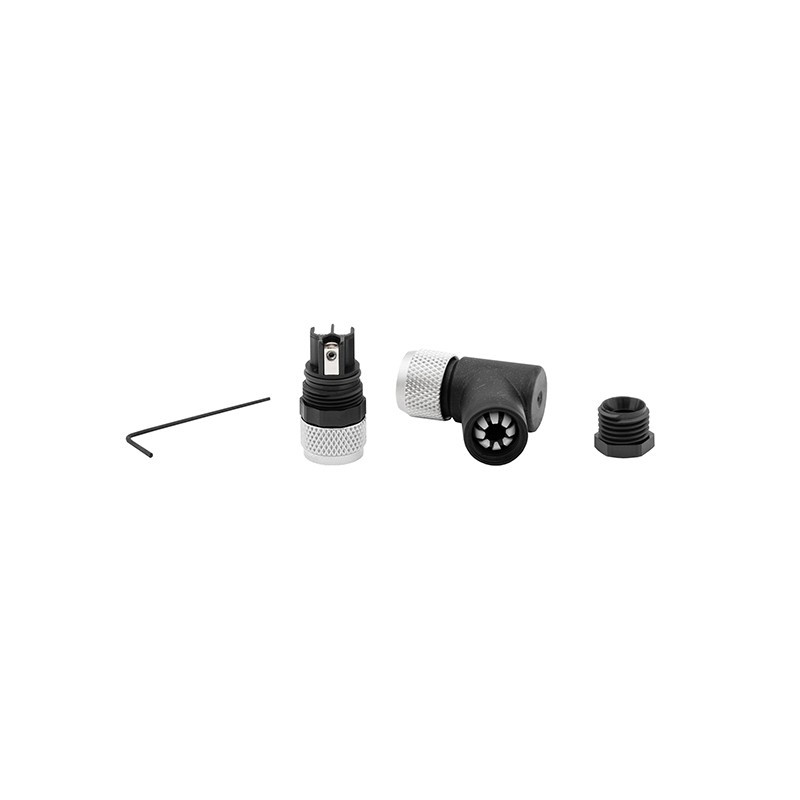

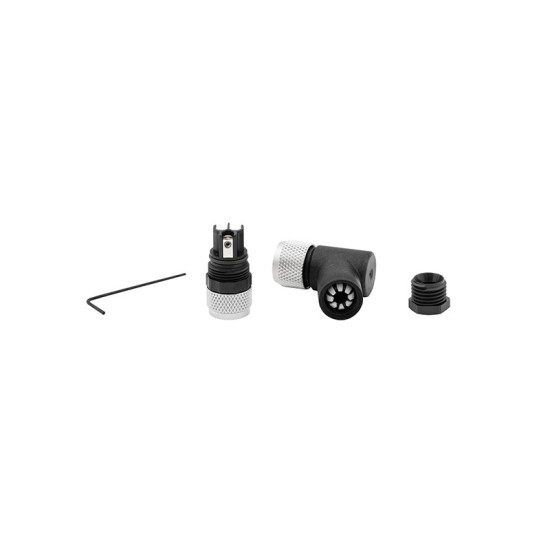

• System montażu: Zacisk śrubowy (skręcane) – wygoda instalacji i bezproblemowe serwisowanie w trudnych warunkach polowych.
• Złocone styki (Au): Gwarancja doskonałej konduktywności elektrycznej i dożywotniej ochrony przed utlenianiem zestyków.
• Stopień ochrony IP67: Pełne zabezpieczenie przed wnikaniem pyłu przemysłowego oraz skutkami krótkotrwałego zanurzenia w wodzie.

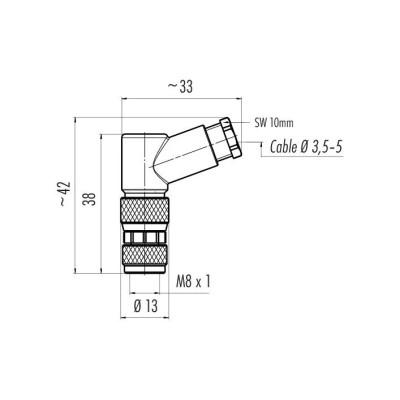

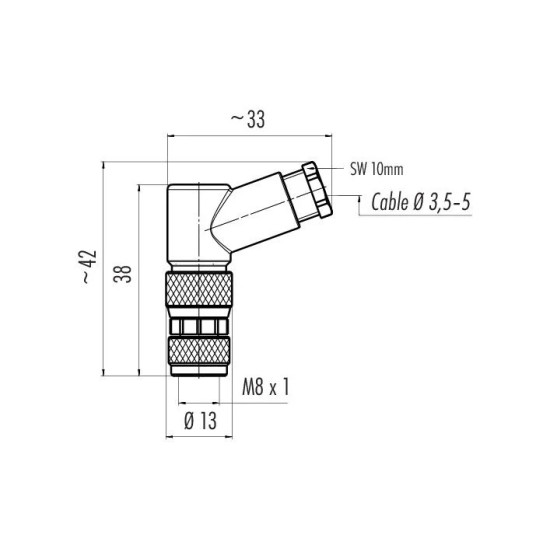

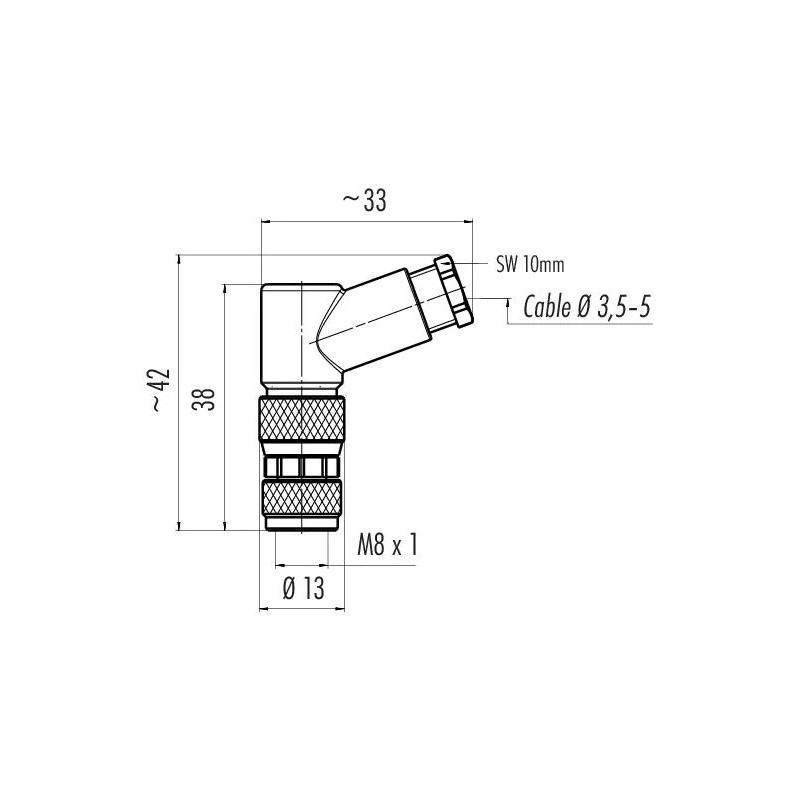

• Zintegrowana dławnica: Bezpieczna obsługa standardowych przewodów czujnikowych o średnicy zewnętrznej od 3,5 mm do 5,0 mm.
• Zgodność z normami globalnymi: Produkt spełnia rygorystyczne wymagania międzynarodowej normy DIN EN 61076-2-104.

Dane techniczne

• Producent: binder connector
• Model / Nr katalogowy: 99 3400 110 03
• Konstrukcja: Złącze M8 (gniazdo kablowe kątowe)
• Liczba biegunów: 3
• Prąd znamionowy (40 °C): 4,0 A
• Napięcie znamionowe: 60 V (UL 30 V)
• Znamionowe napięcie udarowe: 1500 V
• Przekrój przyłącza: 0,14 - 0,50 mm² (AWG 26-20)
• System blokowania złącza: Gwint M8 x 1 (metalowa nakrętka z mosiądzu niklowanego)
• Temperatura pracy: -40°C ... +85°C
• Materiał styków: Brąz (CuSn), pokryty złotem (Au)
• Materiał obudowy: PBT (klasa palności UL94 V-0)
• Waga: ok. 11,18 g

Wsparcie techniczne i zamienniki

Złącze kątowe Binder 99-3400-110-03 bazuje na znormalizowanym standardzie geometrycznym oraz elektrycznym, co pozwala na stosowanie go jako bezpośredniego, wysokiej jakości zamiennika dla modeli innych wiodących producentów automatyki. W instalacjach z powodzeniem zastępuje m.in.:

• Pepperl+Fuchs: V3-WM (Numer artykułu: 229286)
• Sick: DOS-0803-W (Numer artykułu: 7902078)
• Phoenix Contact: SACC-M 8FR-3CON-M-SW (Numer artykułu: 1407582)
• Balluff: BCC06YY (BCC M343-0000-10-000-34X325-000)
• Murrelektronik: 7000-08511-0000000
• Turck: B5231-0 (Numer artykułu: 6904810)

Dlaczego to złącze to wybór profesjonalistów?

• Oszczędność cennej przestrzeni: Kątowe wyprowadzenie przewodu pod kątem 90° pozwala na bezpieczne doprowadzenie sygnału tam, gdzie proste złącze uległoby wyłamaniu lub blokowało ruchome elementy.
• Szybkość montażu polowego: System skręcany eliminuje potrzebę posiadania lutownicy, co ma kluczowe znaczenie podczas prac na wysokościach, estakadach czy w głębi maszyn.
• Niemiecka precyzja wykonania: Marka Binder to globalny lider technologii połączeń okrągłych. Perfekcyjne spasowanie gwintów i odporność na drgania uniemożliwiają samoczynne poluzowanie się żył przewodu.

Dlaczego warto wybrać ten produkt?

• Niezawodność w trudnym środowisku: Klasa szczelności IP67 skutecznie odcina wnętrze wtyku od agresywnych chłodziw, olejów oraz pyłów produkcyjnych, eliminując ryzyko zwarć.
• Unifikacja zapasów: Obsługa szerokiego spektrum przekrojów (AWG 26-20) sprawia, że jedno złącze pasuje do większości standardowych kabli czujnikowych w Twoim zakładzie.
• Transmisja danych bez zniekształceń: Gruba warstwa złota na pinach trwale zapobiega powstawaniu mikrokorozji, zapewniając bezbłędne odczyty pomiarowe przez lata.
• Optymalna ergonomia: Kompaktowe wymiary i niska masa (ok. 11g) minimalizują obciążenia dynamiczne w aplikacjach szybkoobrotowych i manipulatorach.
• Gwarancja bezpieczeństwa: Wybierając oryginalny komponent Binder, inwestujesz w certyfikowany produkt spełniający najwyższe światowe kryteria bezpieczeństwa przemysłowego.

Złącze M8 binder 3-pin żeńskie kątowe 99 3400 110 03 to synonim funkcjonalności i przemysłowej trwałości w miejscach trudnodostępnych. Niezastąpiony wybór wszędzie tam, gdzie liczy się każdy milimetr przestrzeni, pewność sygnału oraz natychmiastowy czas reakcji serwisu.
