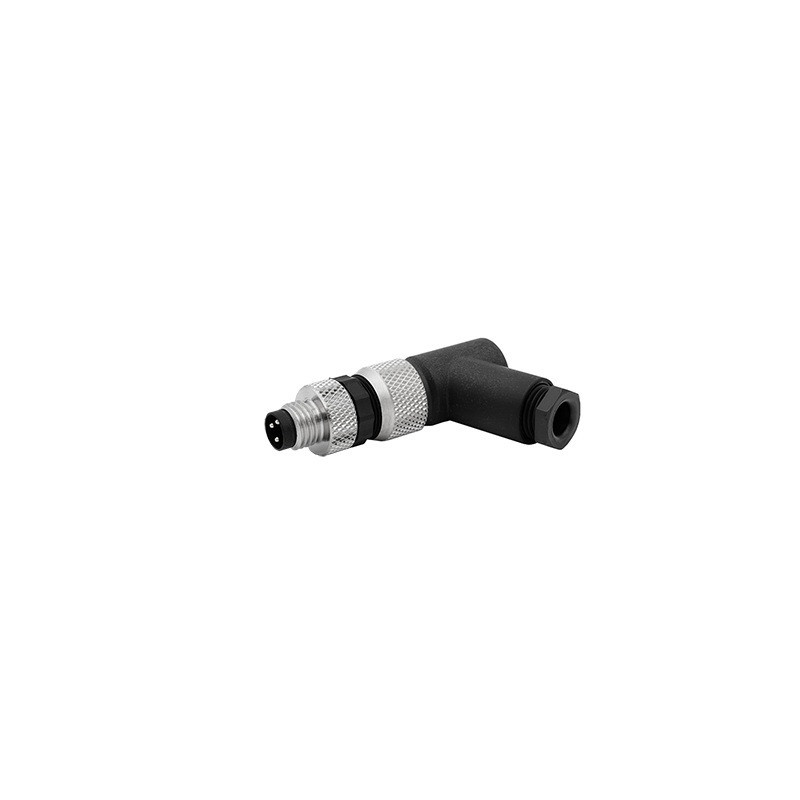

Złącze czujnikowe M8 4-pin, męskie, kątowe, skręcane | binder 99 3383 110 04

Czteropinowe męskie złącze kablowe M8 (wtyk) to profesjonalny komponent montażowy przeznaczony do budowy niezawodnych połączeń sygnałowych i zasilających w ekstremalnie ograniczonych przestrzeniach roboczych. Dzięki unikalnej konstrukcji wygiętej pod kątem 90 stopni oraz sprawdzonemu systemowi zacisków śrubowych, model Binder 99-3383-110-04 pozwala na optymalne trasowanie przewodów i radykalne zmniejszenie naprężeń mechanicznych na zgięciach kabla. Nieekranowana struktura, bazująca na zaawansowanych tworzywach izolacyjnych, sprawia, że to złącze polowe idealnie wpisuje się w rygorystyczne wymagania nowoczesnej automatyki, umożliwiając błyskawiczne zarabianie przewodów bez konieczności kłopotliwego i czasochłonnego lutowania w terenie.

Zastosowanie

• Magistrale sygnałowe i IO-Link: Podłączanie urządzeń wykonawczych, sensorów oraz wysp rozdzielczych wymagających 4-pinowej transmisji sygnałów do modułów sieciowych.
• Przemysł maszynowy i linie OEM: Perfekcyjne rozwiązanie do integracji w miniaturowych stacjach montażowych i aplikacjach o krytycznie małym polu manewru dla instalatora.
• Błyskawiczny serwis i utrzymanie ruchu: Natychmiastowe usuwanie awarii i konfekcjonowanie kabli bezpośrednio przy maszynie, drastycznie skracające nieplanowane przestoje produkcyjne.
• Aplikacje ruchome i e-prowadnice: Okablowanie chwytaków, transporterów oraz osi obrotowych manipulatorów, gdzie kątowe wyprowadzenie wtyku zabezpiecza kabel przed załamywaniem.
• Systemy pneumatyczne i zaworowe: Bezpośrednie zasilanie i sterowanie kompaktowych bloków zaworowych umieszczonych w trudno dostępnych niszach konstrukcyjnych.

Najważniejsze cechy

• Format i orientacja: M8, wtyk kablowy (męski), wersja kątowa 90°.

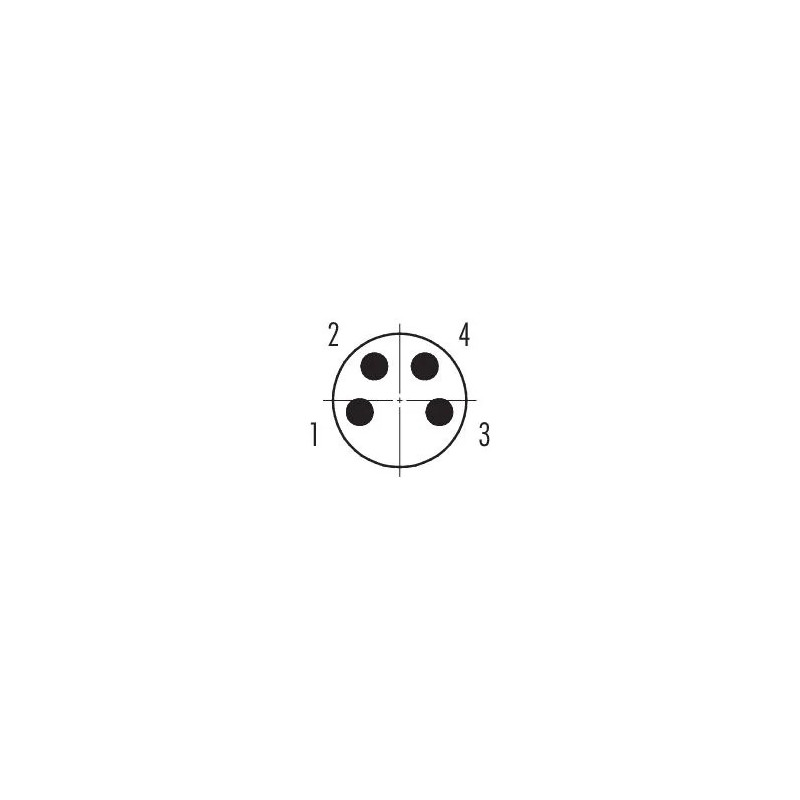

• Konfiguracja pinów: 4-biegunowe z uniwersalnym, standaryzowanym kodowaniem A.

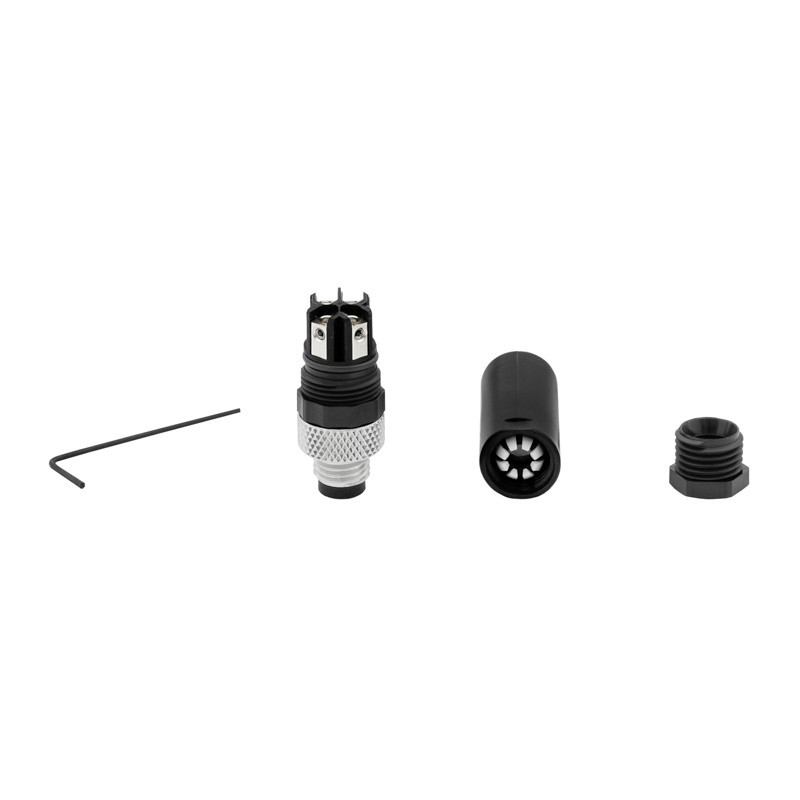

• System montażu: Zacisk śrubowy (skręcane) – maksymalna wygoda instalacji polowej bez potrzeby używania lutownicy.
• Złocone styki (Au): Gwarancja bezbłędnej konduktywności prądowej oraz permanentnej ochrony przed korozją i utlenianiem zestyków.
• Stopień ochrony IP67: Całkowite zabezpieczenie przed wnikaniem pyłu przemysłowego oraz pełna szczelność przy krótkotrwałym zanurzeniu w wodzie.

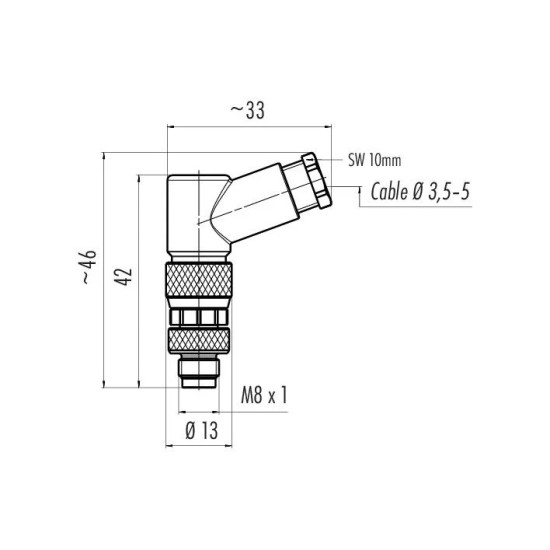

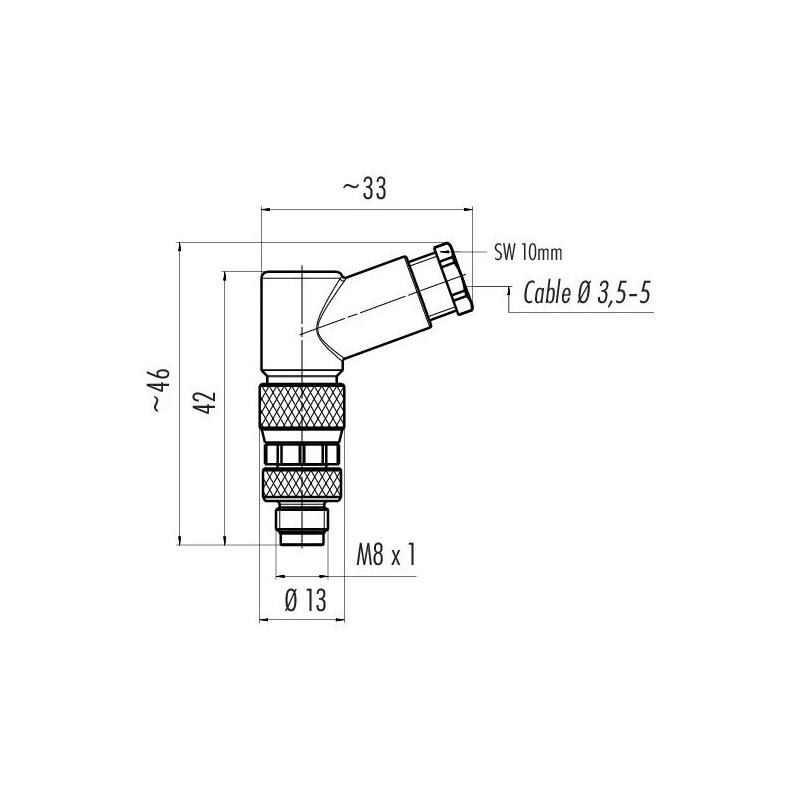

• Zintegrowana dławnica: Stabilne trzymanie i doskonałe uszczelnienie standardowych przewodów czujnikowych o średnicy od 3,5 mm do 5,0 mm.
• Zgodność z normami globalnymi: Produkt spełnia surowe kryteria międzynarodowej normy DIN EN 61076-2-104.

Dane techniczne

• Producent: binder connector
• Model / Nr katalogowy: 99 3383 110 04
• Konstrukcja: Złącze M8 (wtyk kablowy kątowy do konfekcjonowania)
• Liczba biegunów: 4
• Prąd znamionowy (40 °C): 4,0 A
• Napięcie znamionowe: 30 V
• Znamionowe napięcie udarowe: 800 V
• Przekrój przyłącza: 0,14 - 0,50 mm² (AWG 26-20)
• System blokowania złącza: Gwint M8 x 1 (metalowy pierścień z mosiądzu niklowanego)
• Temperatura pracy: -40°C ... +85°C
• Materiał styków: Mosiądz, pokryty złotem (Au)
• Materiał obudowy: PBT / PA (klasa palności UL94 V-0)
• Ekranowanie: Brak (wersja nieekranowana)
• Waga: ok. 11,63 g

Wsparcie techniczne i zamienniki

Wtyk kątowy Binder 99-3383-110-04 bazuje na znormalizowanym standardzie geometrycznym oraz elektrycznym, co pozwala na stosowanie go jako bezpośredniego, wysokiej jakości zamiennika dla modeli innych renomowanych producentów automatyki. W instalacjach z powodzeniem zastępuje m.in.:

• Phoenix Contact: SACC-M 8MR-4CON-M-SW (Numer artykułu: 1407585)
• Sick: STE-0804-WSK (Numer artykułu: 6053171)
• Pepperl+Fuchs: V31S-WM (Numer artykułu: 229289)
• Balluff: BCC0F9W (BCC M344-0000-10-000-34X425-000)
• Turck: BS5241-0 (Numer artykułu: 6901111)
• Murrelektronik:  7000-08461-0000000 / 7000-08451-0000000

Dlaczego to złącze to wybór profesjonalistów?

• Maksymalna optymalizacja przestrzeni: Kątowe odejście przewodu pod kątem 90° pozwala na wprowadzenie instalacji tam, gdzie wtyk prosty uległby zmiażdżeniu lub blokowałby swobodny ruch elementów ruchomych maszyny.
• Szybkość aplikacji w terenie: Brak konieczności lutowania żył sprawia, że instalator może perfekcyjnie dopasować długość przewodu i zarobić wtyk na drabinie, estakadzie czy w głębi ciasnego korpusu urządzenia.
• Niemiecka precyzja i odporność na wibracje: Marka Binder to ikona w świecie złączy przemysłowych. Idealne pasowanie gwintów oraz wewnętrzny mechanizm docisku śrubowego eliminują ryzyko samoczynnego poluzowania styków podczas drgań maszyny.

Dlaczego warto wybrać ten produkt?

• Ciągłość ruchu produkcyjnego: Klasa szczelności IP67 skutecznie odcina strefę pinów od agresywnych olejów, chłodziw oraz pyłów technologicznych, zapobiegając zwarciom i kosztownym awariom.
• Unifikacja zapasów magazynowych: Szeroki zakres akceptowanych przekrojów żył (AWG 26-20) sprawia, że ten jeden wtyk obsłuży większość 4-przewodowych kabli czujnikowych na Twoim zakładzie.
• Stabilny transfer danych: Gruba warstwa złota na pinach męskich trwale eliminuje problem mikrokorozji, gwarantując czysty przesył sygnałów pomiarowych i sterujących przez lata.
• Lekka i zwarta budowa: Niska masa (ok. 11,6 g) minimalnie obciąża dynamicznie pracujące aplikacje, takie jak ramiona robotów, chwytaki czy osie liniowe.
• Inwestycja w certyfikowaną jakość: Wybierając oryginalny komponent Binder, kupujesz produkt spełniający najwyższe światowe kryteria bezpieczeństwa przemysłowego, co podnosi standard całej instalacji.

Wtyk M8 binder 4-pin męski kątowy 99 3383 110 04 to gwarancja funkcjonalności i przemysłowej trwałości w miejscach o trudnym dostępie. Niezastąpiony wybór wszędzie tam, gdzie liczy się bezbłędny sygnał, oszczędność cennego miejsca oraz natychmiastowa gotowość do montażu polowego.
