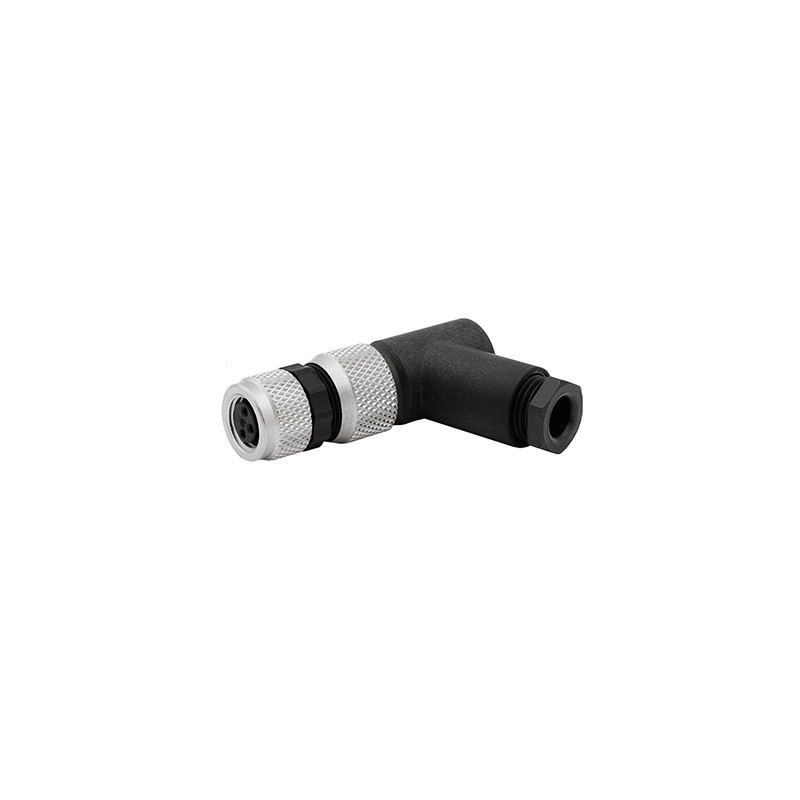

Złącze czujnikowe M8 4-pin, żeńskie, kątowe, skręcane | binder 99 3376 110 04

Czteroopinowe żeńskie złącze kablowe M8 w wersji kątowej to najwyższej klasy komponent polowy, opracowany z myślą o stabilnej dystrybucji sygnałów i zasilania w miejscach o mocno ograniczonej przestrzeni montażowej. Dzięki zagiętej pod kątem 90 stopni konstrukcji oraz niezawodnemu systemowi zacisków śrubowych, model Binder 99-3376-110-04 umożliwia optymalne i bezpieczne prowadzenie przewodów, eliminując ryzyko ich nadmiernego zaginania. Nieekranowana obudowa wykonana z zaawansowanych polimerów izolacyjnych zapewnia doskonałą odporność mechaniczną i chemiczną, co pozwala na błyskawiczne przygotowanie okablowania w terenie całkowicie bez użycia lutownicy.

Zastosowanie

• Zaawansowana sensoryka 4-przewodowa: Transmisja sygnałów z czterożyłowych czujników (indukcyjnych, optoelektronicznych, ultradźwiękowych oraz ciśnieniowych) do modułów I/O i sieci IO-Link.
• Budowa maszyn i linii produkcyjnych (OEM): Idealne rozwiązanie do aplikacji o dużym zagęszczeniu sygnałów, gdzie przestrzeń nad gniazdem czujnika jest krytycznie ograniczona.
• Utrzymanie ruchu i modernizacje: Szybka wymiana uszkodzonych wtyków prostych na wersje kątowe bezpośrednio na obiekcie, bez konieczności kosztownego demontażu całych tras kablowych.
• Układy pneumatyczne i sterowanie: Podłączanie wielopinowych wysp zaworowych oraz zaawansowanych rozdzielaczy sygnałowych w ciasnych wnękach maszynowych.
• Robotyka i manipulatory: Wykorzystywane w osprzęcie ramion robotów, gdzie kątowe odejście kabla minimalizuje naprężenia dynamiczne podczas intensywnych cykli pracy.

Najważniejsze cechy

• Format i orientacja: M8, gniazdo kablowe (żeńskie), wersja kątowa 90°.

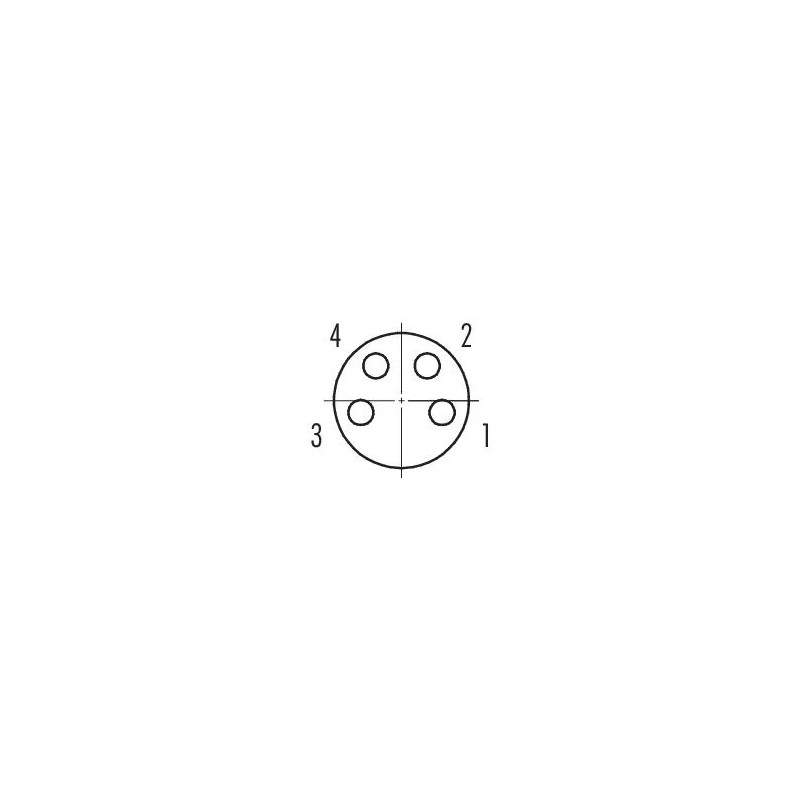

• Konfiguracja pinów: 4-biegunowe z uniwersalnym kodowaniem typu A.

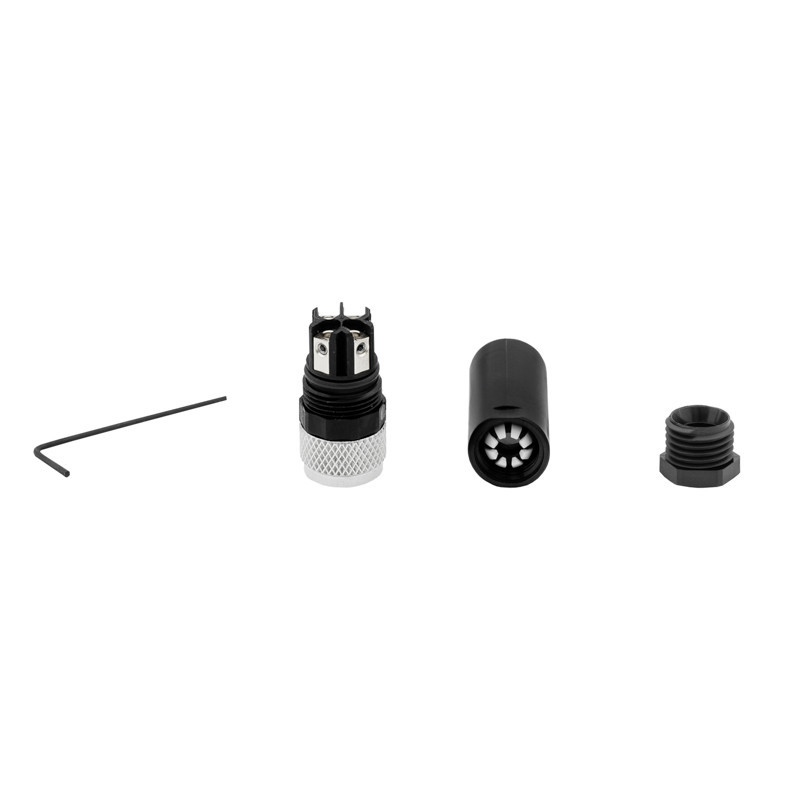

• Montaż elektryczny: Zacisk śrubowy (skręcane) – wygoda instalacji i bezproblemowy montaż polowy bez specjalistycznych narzędzi.
• Złocone styki (Au): Minimalna rezystancja zestyku, perfekcyjna przewodność i trwała, wieloletnia ochrona przed utlenianiem.
• Stopień ochrony IP67: Pełna pyłoszczelność oraz wysoka odporność na działanie wilgoci i krótkotrwałe zalanie wodą.

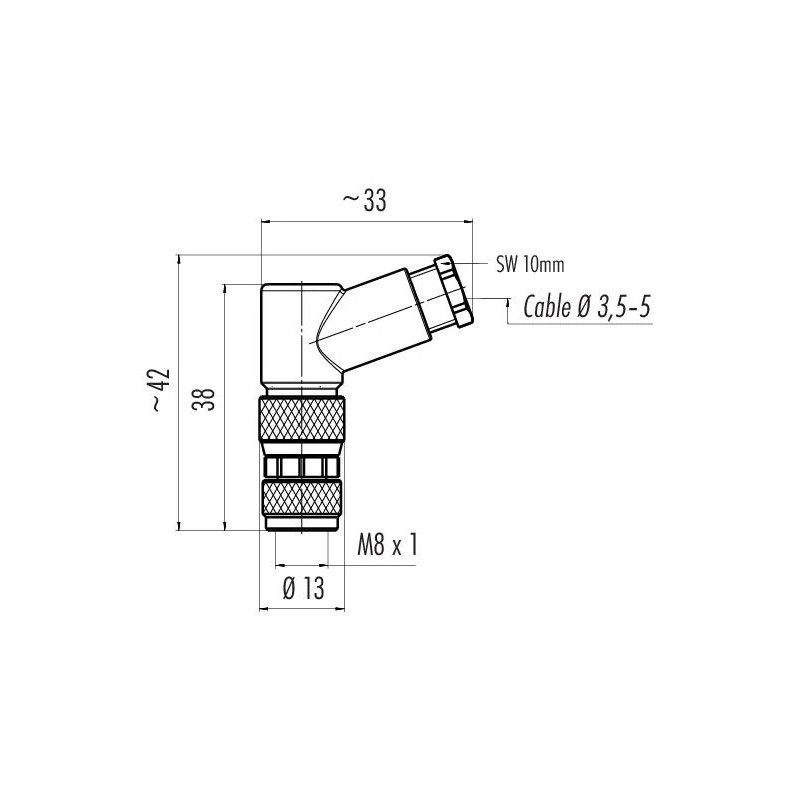

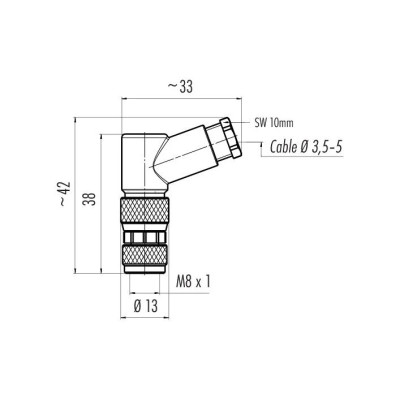

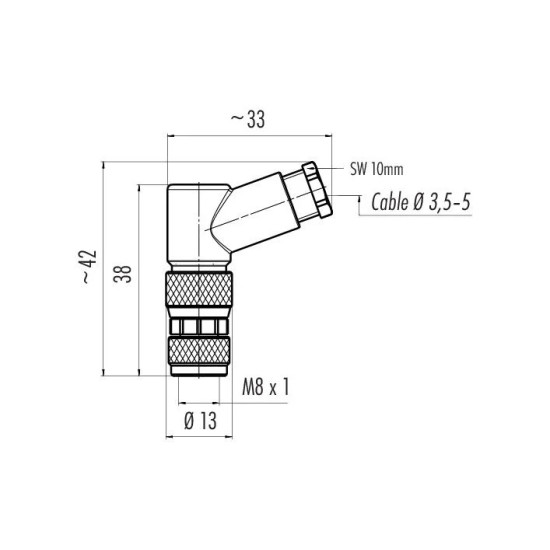

• Zintegrowana dławnica: Bezpieczne uszczelnienie i obsługa przewodów sygnałowych o zewnętrznej średnicy od 3,5 mm do 5,0 mm.
• Zgodność z normami: Produkt w pełni odpowiada restrykcyjnym kryteriom międzynarodowej normy DIN EN 61076-2-104.

Dane techniczne

• Producent: binder connector
• Model / Nr katalogowy: 99 3376 110 04
• Typ konstrukcji: Złącze okrągłe M8 do konfekcjonowania (gniazdo kątowe)
• Liczba biegunów: 4
• Prąd znamionowy (40 °C): 4,0 A
• Napięcie znamionowe: 30 V
• Znamionowe napięcie udarowe: 800 V
• Przekrój przyłącza: 0,14 - 0,50 mm² (AWG 26-20)
• System blokowania złącza: Gwint M8 x 1 (metalowa nakrętka z mosiądzu niklowanego)
• Zakres temperatur pracy: -40°C ... +85°C
• Materiał styków: Brąz (CuSn) / Mosiądz, pokryty złotem (Au)
• Materiał korpusu / izolatora: PBT / PA (klasa palności UL94 V-0)
• Ekranowanie: Brak (wersja nieekranowana)
• Waga: ok. 11,20 g

Wsparcie techniczne i zamienniki

Złącze przemysłowe Binder 99-3376-110-04 bazuje na globalnym standardzie geometrycznym i elektrycznym, co pozwala na stosowanie go jako bezpośredniego, pełnowartościowego odpowiednika dla rozwiązań innych wiodących marek automatyki. Element ten z powodzeniem zastępuje w instalacjach m.in.:

• Pepperl+Fuchs: V31-WM (Numer artykułu: 229285)
• Sick: DOS-0804-W (Numer artykułu: 6009975)
• Phoenix Contact: SACC-M 8FR-4CON-M-SW (Numer artykułu: 1407584)
• Balluff: BCC0F9U (BCC M344-0000-10-000-34X425-000)
• Murrelektronik: 7000-08541-0000000
• Turck: B5241-0 (Numer artykułu: 6904815); H5241-0 (Numer artykułu: 6902820)

Dlaczego to złącze to wybór profesjonalistów?

• Ergonomia w niszach montażowych: Kątowe wyprowadzenie przewodu pod kątem 90° pozwala na bezpieczne doprowadzenie wiązki bardzo blisko profili konstrukcyjnych, zapobiegając zmęczeniowemu łamaniu się żył.
• Montaż polowy bez lutownicy: System skręcany umożliwia serwisantom i inżynierom zarabianie kabli bezpośrednio na instalacji – na podestach, estakadach czy wewnątrz ciasnych korpusów maszyn.
• Niemiecka klasa inżynieryjna: Marka Binder to światowy lider technologii połączeń okrągłych. Precyzyjne wykonanie gwintu i wewnętrznego docisku śrubowego zabezpiecza konstrukcję przed poluzowaniem na skutek silnych drgań i wibracji maszynowych.

Dlaczego warto wybrać ten produkt?

• Ochrona przed kosztownym przestojem: Klasa szczelności IP67 gwarantuje, że do wnętrza złącza nie dostanie się pył technologiczny, mgła olejowa ani agresywne chłodziwa, eliminując ryzyko zwarć.
• Redukcja stanów magazynowych: Szeroki zakres obsługiwanych przekrojów przewodów (AWG 26-20) sprawia, że jedno złącze z powodzeniem pasuje do większości standardowych kabli czujnikowych na zakładzie.
• Nienaganny sygnał przez lata: Gruba warstwa złocenia na powierzchni stykowej całkowicie eliminuje zjawisko mikrokorozji, zapewniając czysty odczyt danych pomiarowych bez błędów transmisji.
• Kompaktowa konstrukcja: Niska masa oraz zminimalizowane gabaryty obudowy ułatwiają estetyczne prowadzenie wiązek w gęstych e-prowadnicach oraz miniaturowych chwytakach.
• Certyfikowane bezpieczeństwo: Wybierając oryginalną markę Binder, zyskujesz komponent w pełni certyfikowany pod rygorystyczne normy przemysłowe, co podnosi wartość techniczną całego projektu OEM.

Złącze M8 binder 4-pin żeńskie kątowe 99 3376 110 04 to synonim funkcjonalności, trwałości oraz maksymalnej odporności w trudnodostępnych miejscach. Doskonały wybór wszędzie tam, gdzie kluczowa jest wysoka gęstość sygnałowa, oszczędność przestrzeni oraz natychmiastowy czas reakcji serwisu.
