Złącze czujnikowe M8 4-pin, męskie, proste, skręcane | binder 99 3383 100 04

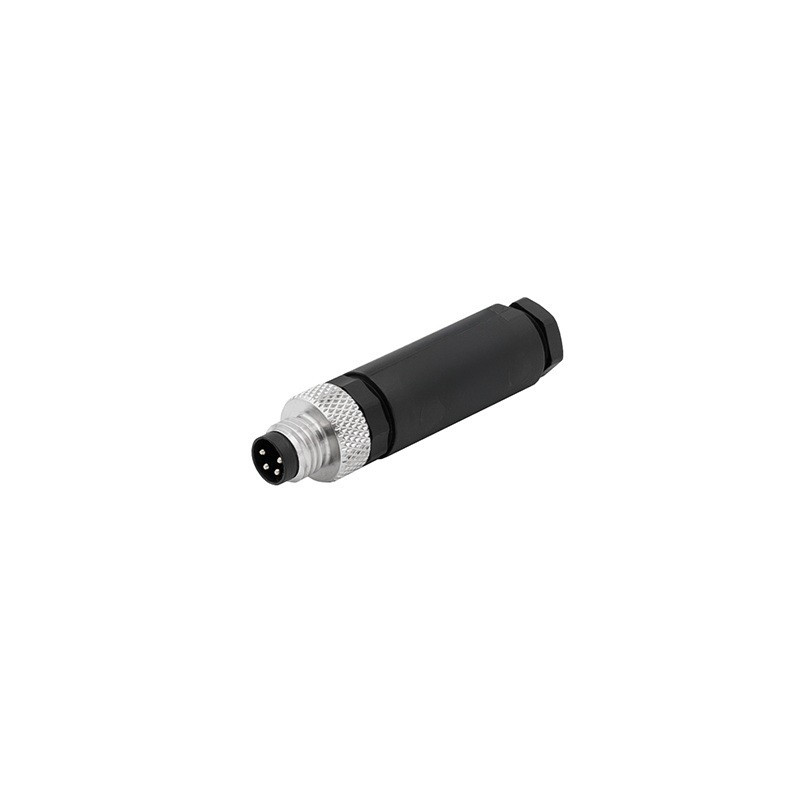

Czteroopinowy męski wtyk kablowy M8 to zaawansowany komponent polowy zaprojektowany z myślą o niezawodnym przesyłaniu sygnałów sterujących i zasilania w systemach automatyki przemysłowej. Dzięki standaryzowanej konstrukcji M8 z kodowaniem A oraz sprawdzonemu systemowi zacisków śrubowych, model Binder 99-3383-100-04 pozwala na szybkie, samodzielne konfekcjonowanie przewodów bezpośrednio na obiekcie, eliminując potrzebę użycia lutownicy. Nieekranowana obudowa wykonana z tworzyw odpornych na czynniki mechaniczne i chemiczne gwarantuje optymalną ochronę połączenia oraz pełną stabilność transmisji w trudnych warunkach środowiska przemysłowego.

Zastosowanie

• Przemysłowe systemy sensoryczne: Podłączanie czterożyłowych czujników zbliżeniowych, optycznych czy ciśnieniowych do skrzynek pasywnych i modułów sieciowych (I/O-Link).
• Integracja OEM i budowa maszyn: Kompaktowe rozwiązanie idealne do prefabrykacji wiązek w maszynach o ograniczonej przestrzeni montażowej.
• Szybki serwis i utrzymanie ruchu: Błyskawiczna wymiana uszkodzonych wtyków męskich lub konfekcjonowanie nowych odcinków kabli bez przestojów linii produkcyjnej.
• Systemy sterowania i aplikacje rozdzielcze: Przesyłanie sygnałów binarnych i analogowych do sterowników PLC w szafach obiektowych.
• Robotyka i manipulatory: Stosowane w okablowaniu ruchomych ramion oraz chwytaków, gdzie kluczowa jest niska masa oraz pewność połączenia gwintowego.

Najważniejsze cechy

• Format złącza: M8, wtyk kablowy (męski), wersja prosta.

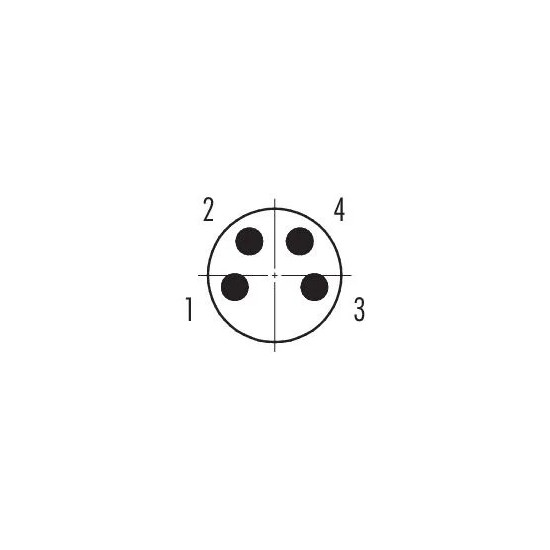

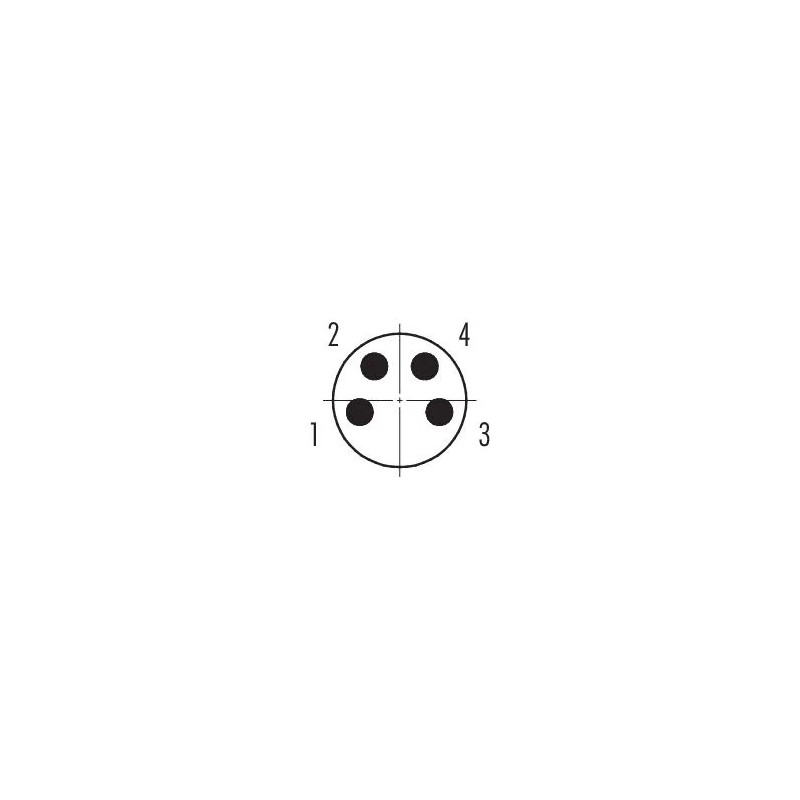

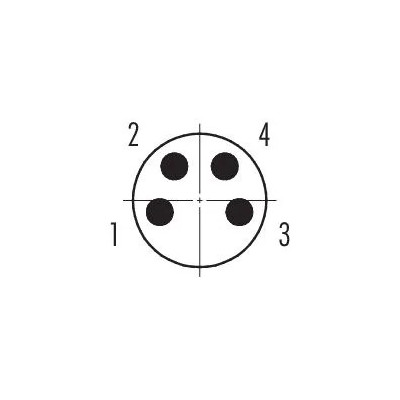

• Liczba biegunów: 4-pin (uniwersalne kodowanie A).

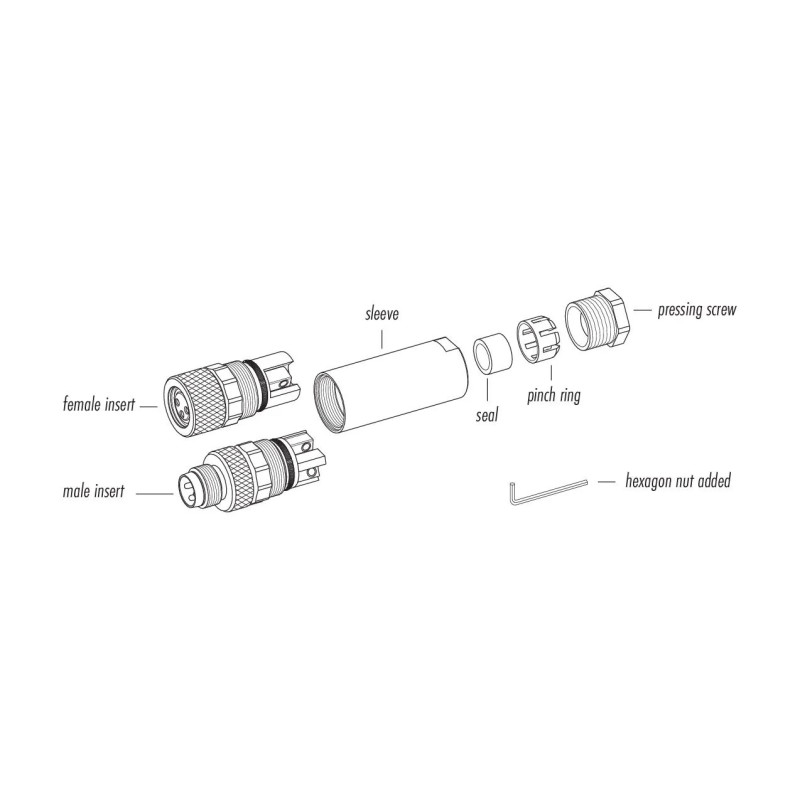

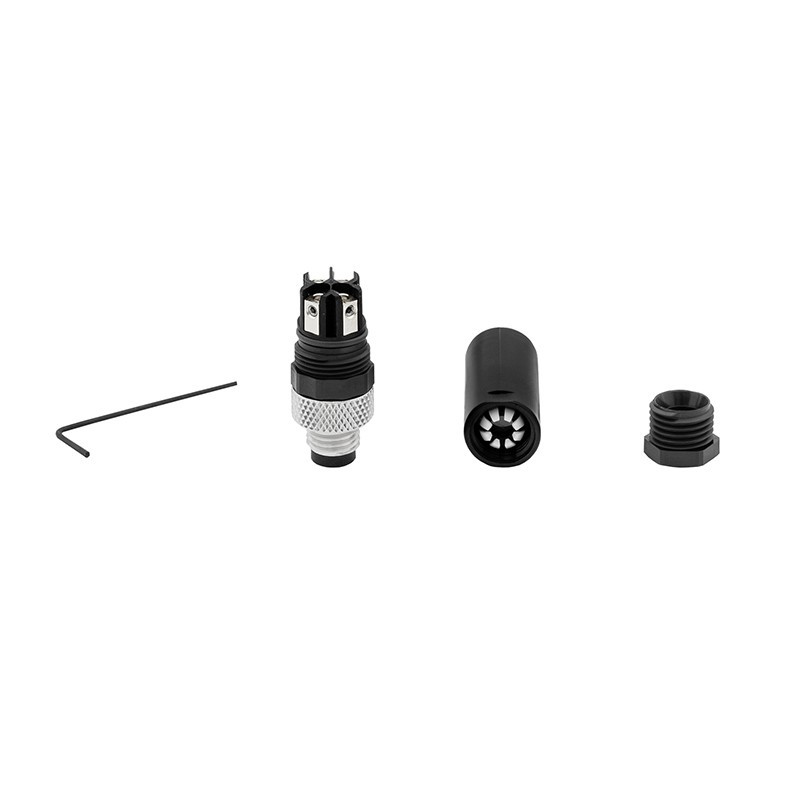

• Technika przyłączeniowa: Zacisk śrubowy (skręcane) – pewny montaż mechaniczny bez specjalistycznych narzędzi.
• Złocone styki (Au): Wybitna przewodność elektryczna, minimalna rezystancja zestyku oraz trwała odporność na procesy utleniania.
• Klasa ochrony IP67: Wysoki stopień szczelności gwarantujący odporność na pył, zapylenie oraz krótkotrwałe zanurzenie w wodzie.

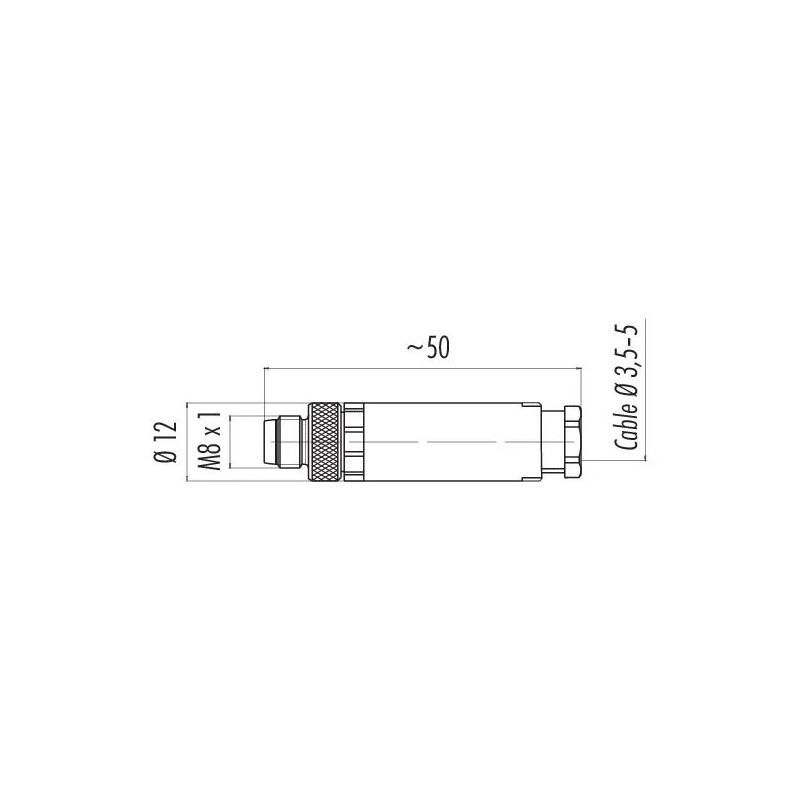

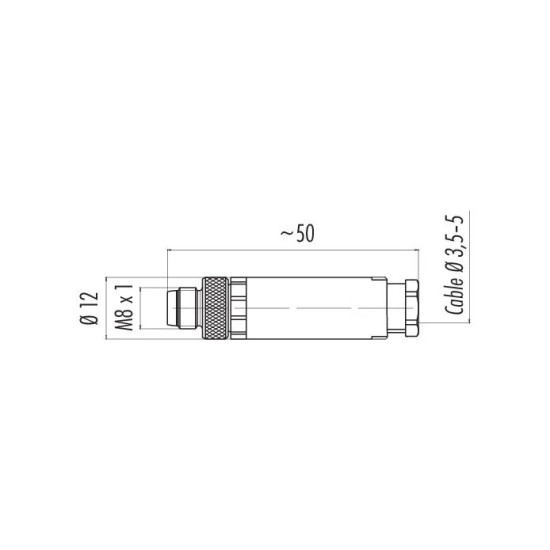

• Elastyczny dławik: Przeznaczony do bezpiecznego uszczelnienia przewodów o średnicy zewnętrznej od 3,5 mm do 5,0 mm.
• Zgodność z normami globalnymi: Złącze spełnia wymagania międzynarodowej normy DIN EN 61076-2-104.

Dane techniczne

• Producent: binder connector
• Model / Nr katalogowy: 99 3383 100 04
• Typ konstrukcji: Złącze okrągłe M8 do konfekcjonowania (wtyk polowy)
• Liczba biegunów: 4
• Prąd znamionowy (40 °C): 4,0 A
• Napięcie znamionowe: 30 V
• Znamionowe napięcie udarowe: 800 V
• Przekrój przyłącza: 0,14 - 0,50 mm² (AWG 26-20)
• System blokowania: Gwint M8 x 1 (metalowy pierścień z mosiądzu niklowanego)
• Zakres temperatur pracy: -40°C ... +85°C
• Materiał styków: Mosiądz, pokryty złotem (Au)
• Materiał obudowy / izolatora: PBT / PA (klasa palności UL94 V-0)
• Ekranowanie: Brak (wersja nieekranowana)

Wsparcie techniczne i zamienniki

Wtyk przemysłowy Binder 99-3383-100-04 odpowiada znormalizowanym standardom rynkowym, dzięki czemu może być stosowany jako bezpośredni zamiennik dla komponentów innych czołowych producentów automatyki. Z powodzeniem zastępuje w instalacjach m.in.:

• Pepperl+Fuchs: V31S-GM (Numer artykułu: 206677)
• Sick: STE-0804-G (Numer artykułu: 6037322)
• Phoenix Contact: SACC-M 8MS-4CON-M-SW (Numer artykułu: 1501265)
• Balluff: BCC06Z7 (BCC M334-0000-20-000-31X450-000)
• Turck: BS5143-0 (Numer artykułu: 6901013)
• IFM: E11255
• Murrelektronik: 7000-08611-0000000

Dlaczego to złącze to wybór profesjonalistów?

• Szybkość instalacji polowej: Brak konieczności lutowania skraca czas montażu do minimum, co jest kluczowe podczas wymagających prac serwisowych na obiekcie.
• Sprawdzona niemiecka jakość: Marka Binder to synonim precyzji wykonania elementów złącznych. Doskonałe spasowanie gwintów gwarantuje bezproblemowe wielokrotne łączenie.
• Stabilność w warunkach wibracji: Specjalna konstrukcja wewnętrznych zacisków śrubowych chroni żyły przewodu przed poluzowaniem, nawet przy pracy na maszynach generujących ciągłe drgania.

Dlaczego warto wybrać ten produkt?

• Niezawodność w trudnym środowisku: Szczelność IP67 skutecznie chroni układ przed wnikaniem cieczy chłodzących, olejów czy pyłów technologicznych, zapobiegając usterkom.
• Uniwersalność magazynowa: Możliwość montażu na przewodach o przekrojach od AWG 26 do AWG 20 pozwala na redukcję liczby indeksów na magazynie utrzymania ruchu.
• Transmisja bez zakłóceń: Złocona powierzchnia pinów eliminuje ryzyko powstawania mikrokorozji, zapewniając czysty sygnał pomiarowy i brak błędów w odczytach danych.
• Kompaktowa ergonomia: Lekka konstrukcja i mała średnica zewnętrzna ułatwiają estetyczne i bezpieczne prowadzenie kabli w gęstych prowadnicach łańcuchowych.
• Bezpieczeństwo i certyfikacja: Wybierając oryginalny produkt Binder, inwestujesz w komponent certyfikowany, spełniający najwyższe światowe standardy bezpieczeństwa przemysłowego.

Złącze M8 binder 4-pin męskie proste 99 3383 100 04 to gwarancja stabilności, trwałości i odporności na wymagające warunki eksploatacji. Doskonały wybór wszędzie tam, gdzie kluczowe znaczenie ma precyzja sygnału, miniaturyzacja gabarytów oraz maksymalne skrócenie czasu prac serwisowych.
