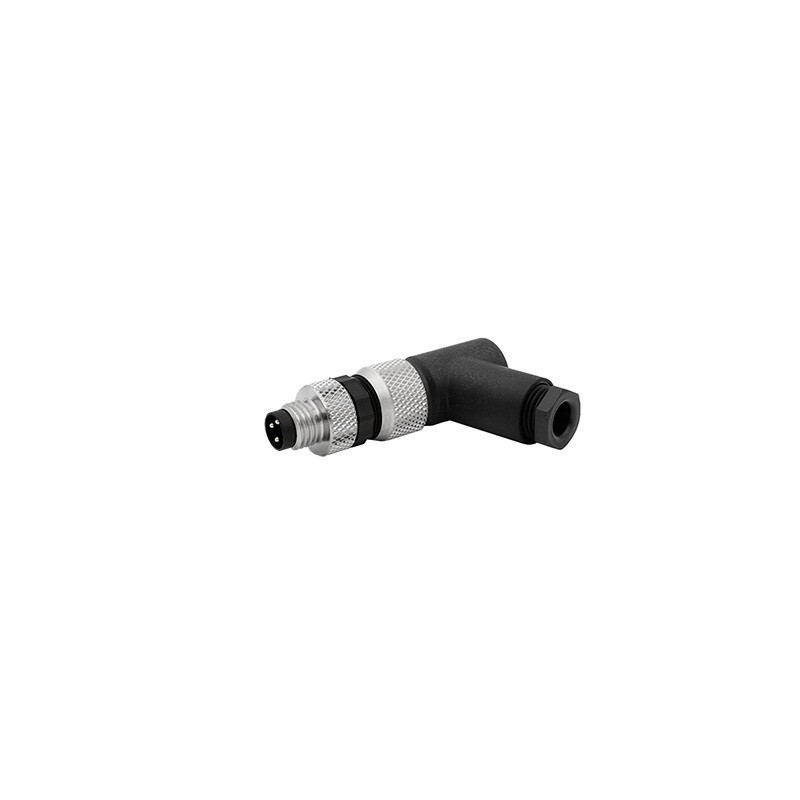

Złącze czujnikowe M8 3-pin, męskie, kątowe, skręcane | binder 99 3379 110 03

M8 męskie złącze kablowe kątowe (wtyk) to najwyższej klasy komponent przemysłowy, zaprojektowany z myślą o realizacji pewnych połączeń sygnałowych oraz zasilających w miejscach o skrajnie ograniczonej przestrzeni montażowej. Dzięki przemyślanej konstrukcji wygiętej pod kątem 90 stopni oraz zastosowaniu niezawodnych zacisków śrubowych, model Binder 99-3379-110-03 umożliwia ergonomiczne wyprowadzenie przewodu, skutecznie eliminując ryzyko jego załamania czy uszkodzenia mechanicznego. Nieekranowana obudowa z wytrzymałych polimerów technicznych gwarantuje doskonałą odporność środowiskową, pozwalając na szybkie konfekcjonowanie tras kablowych bezpośrednio na obiekcie – całkowicie bez użycia lutownicy.

Zastosowanie

• Systemy sensoryczne i wykonawcze: Podłączanie 3-pinowych wtyków do skrzynek rozdzielczych, modułów I/O-Link oraz bezpośrednio do gniazd urządzeń wykonawczych.
• Budowa maszyn i linii produkcyjnych (OEM): Idealne rozwiązanie do miniaturowych stacji roboczych, gdzie każdy milimetr wolnej przestrzeni nad gniazdem czujnika jest na wagę złota.
• Utrzymanie ruchu i natychmiastowy serwis: Błyskawiczna wymiana uszkodzonych wtyków prostych na wersje kątowe lub naprawa tras kablowych bez długotrwałych przestojów maszyn.
• Układy rozdzielcze i pneumatyka: Podłączanie kompaktowych wysp zaworowych, przetworników ciśnienia oraz integratorów sygnałów binarnych.
• Robotyka i systemy pozycjonowania: Perfekcyjne rozwiązanie do okablowania chwytaków, transporterów oraz osi ruchomych, gdzie kątowe ułożenie kabla minimalizuje naprężenia dynamiczne.

Najważniejsze cechy

• Format i orientacja: M8, wtyk kablowy (męski), wersja kątowa 90°.

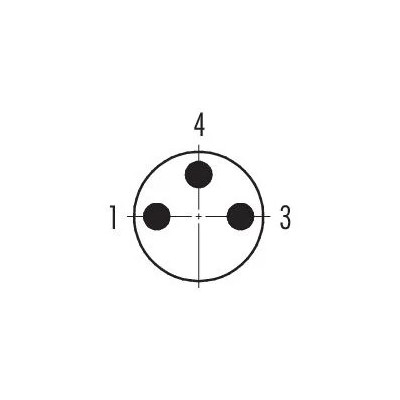

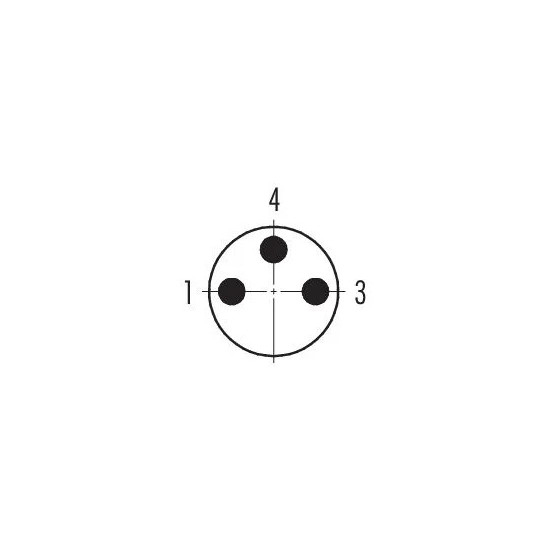

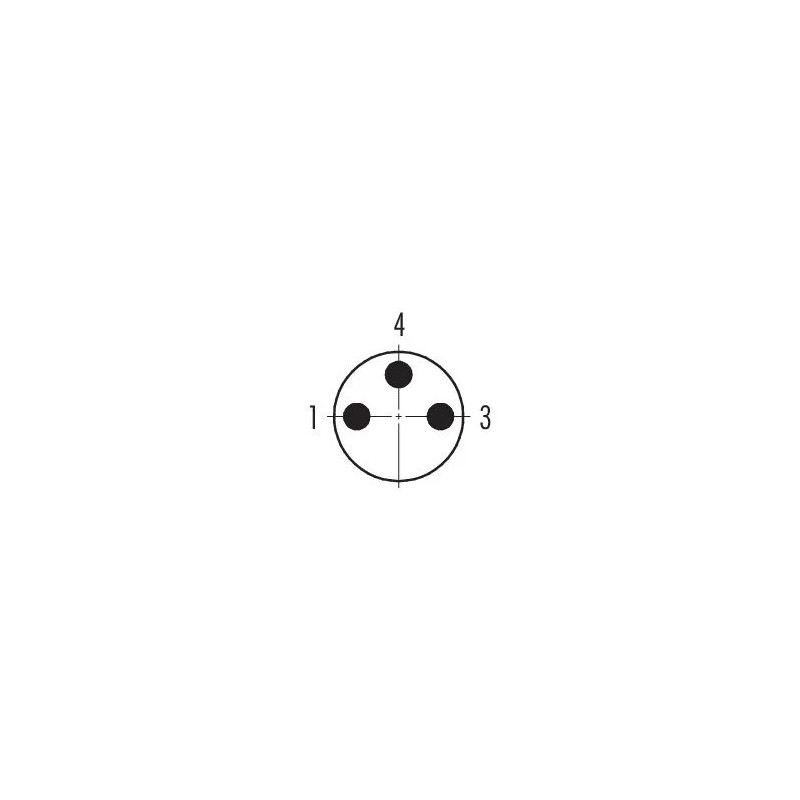

• Konfiguracja biegunów: 3-pin z uniwersalnym kodowaniem typu A.
• System montażu elektrycznego: Zacisk śrubowy (skręcane) – pewne połączenie mechaniczne bez konieczności zabierania lutownicy na obiekt.
• Złocone styki (Au): Minimalna rezystancja przejścia, idealna konduktywność i dożywotnia ochrona przed utlenianiem w wilgotnym środowisku.
• Stopień ochrony IP67: Całkowite zabezpieczenie przed wnikaniem pyłów oraz odporność na krótkotrwałe zalanie wodą.
• Zintegrowany dławik kablowy: Optymalne uszczelnienie i zabezpieczenie przewodów sygnałowych o średnicy zewnętrznej od 3,5 mm do 5,0 mm.
• Zgodność z normami: Komponent w pełni odpowiada międzynarodowym standardom normy DIN EN 61076-2-104.

Dane techniczne

• Producent: binder connector
• Model / Nr katalogowy: 99 3379 110 03
• Konstrukcja: Złącze M8 (wtyk kablowy kątowy do konfekcjonowania)
• Liczba biegunów: 3
• Prąd znamionowy (40 °C): 4,0 A
• Napięcie znamionowe: 60 V (UL 30 V)
• Znamionowe napięcie udarowe: 1500 V
• Przekrój przyłącza: 0,14 - 0,50 mm² (AWG 26-20)
• System blokowania złącza: Gwint M8 x 1 (metalowy pierścień z mosiądzu niklowanego)
• Zakres temperatur pracy: -40°C ... +85°C
• Materiał styków: Mosiądz, pokryty złotem (Au)
• Materiał obudowy / izolatora: PBT / PA (klasa palności UL94 V-0)
• Waga: ok. 11,50 g

Wsparcie techniczne i zamienniki

Wtyk kątowy Binder 99-3379-110-03 odpowiada globalnym standardom geometrycznym i elektrycznym automatyki przemysłowej, co umożliwia stosowanie go jako bezpośredniego odpowiednika urządzeń innych renomowanych producentów. Z powodzeniem zastępuje w instalacjach m.in.:

• Pepperl+Fuchs: V3S-WM (Numer artykułu: 229288)
• Sick: STE-0803-W (Numer artykułu: 6037321)
• Phoenix Contact: SACC-M 8MR-3CON-M-SW (Numer artykułu: 1407583)
• Balluff: BCC06Z0 (BCC M343-0000-20-000-34X325-000)
• Turck: BS5231-0 (Numer artykułu: 6901110)
• Murrelektronik: 7000-08441-0000000

Dlaczego to złącze to wybór profesjonalistów?

• Ochrona przewodów w niszach: Kątowe wyprowadzenie kabla pod kątem 90° pozwala na bezpieczne prowadzenie instalacji bardzo blisko ścian maszyn lub profili konstrukcyjnych, bez ryzyka zmęczeniowego pękania miedzi.
• Montaż bez specjalistycznych narzędzi: System skręcany umożliwia szybkie zarobienie kabla w każdych warunkach polowych – na pomostach technicznych, estakadach czy wewnątrz ciasnych szaf sterowniczych.
• Niemiecka inżynieria połączeń: Binder to globalny lider precyzyjnych połączeń okrągłych. Odlew gwintu oraz wewnętrzny mechanizm dociskowy są w pełni odporne na drgania i wibracje generowane przez maszyny ciężkie.

Dlaczego warto wybrać ten produkt?

• Zabezpieczenie przed kosztowną awarią: Klasa ochrony IP67 gwarantuje, że mgła olejowa, chłodziwa czy pyły przemysłowe nie dostaną się do strefy styków, eliminując przestoje produkcyjne.
• Elastyczność magazynowa: Szeroki zakres obsługiwanych przekrojów żył (AWG 26-20) sprawia, że ten jeden wtyk pasuje do większości standardowych przewodów czujnikowych na Twoim zakładzie.
• Nienaganna jakość sygnału: Gruba warstwa złota na pinach męskich zabezpiecza przed mikrokorozją i gwarantuje stabilny przesył danych pomiarowych bez szumów i przekłamań.
• Lekkość i kompaktowość: Małe gabaryty i niska waga wtyku nie obciążają fizycznie elementów ruchomych, takich jak ramiona robotów czy szybkie chwytaki pneumatyczne.
• Certyfikowane bezpieczeństwo: Wybierając markę Binder, zyskujesz komponent spełniający rygorystyczne normy przemysłowe, co podnosi wartość techniczną całego projektu OEM.

Wtyk M8 binder 3-pin męski kątowy 99 3379 110 03 to synonim niezawodności i ergonomii w trudnodostępnych miejscach. Doskonały wybór dla wymagających aplikacji przemysłowych, w których liczy się najwyższa precyzja sygnału, oszczędność przestrzeni oraz maksymalne skrócenie czasu prac instalatorskich.
