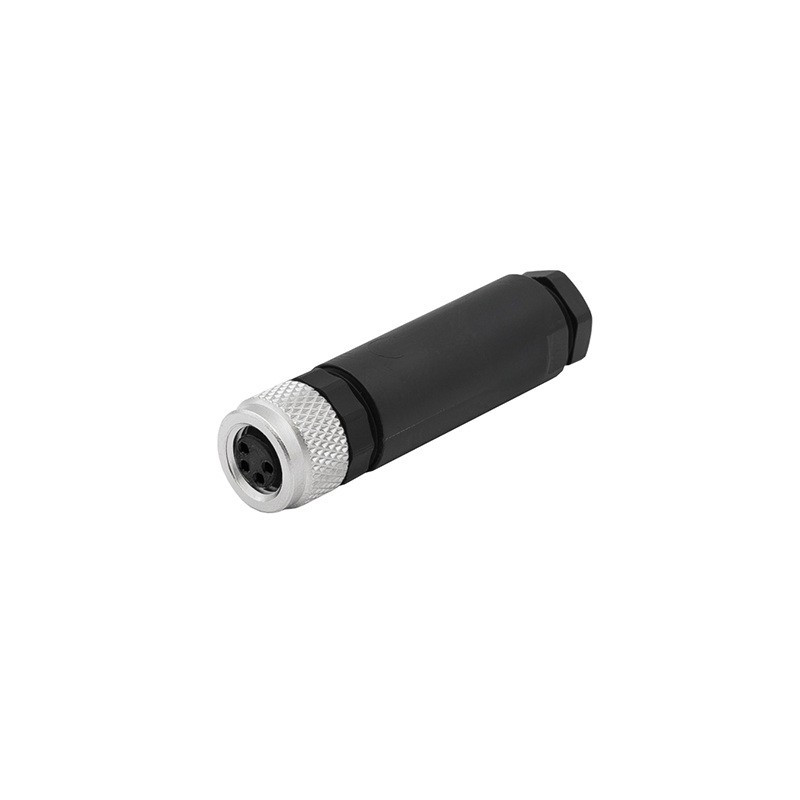

Złącze czujnikowe M8 4-pin, żeńskie, proste, skręcane | binder 99 3376 100 04

Czteroopinowe żeńskie złącze kablowe M8 to wysokiej klasy komponent polowy, opracowany z myślą o stabilnej dystrybucji sygnałów oraz zasilania w nowoczesnych układach automatyki przemysłowej i systemach sensorycznych. Dzięki znormalizowanej konstrukcji standardu M8 (kodowanie A) oraz niezawodnemu systemowi zacisków śrubowych, model Binder 99-3376-100-04 umożliwia błyskawiczne i trwałe przygotowanie okablowania w terenie, całkowicie eliminując potrzebę lutowania. Nieekranowana obudowa wykonana z zaawansowanych polimerów izolacyjnych zapewnia doskonałą mechaniczną odporność, gwarantując ciągłość transmisji danych w wymagających środowiskach przemysłowych.

Zastosowanie

• Zaawansowana automatyka i sensoryka: Przesył sygnałów z czterożyłowych czujników (indukcyjnych, optoelektronicznych, ultradźwiękowych) do modułów I/O oraz sterowników PLC.
• Budowa maszyn i linii produkcyjnych (OEM): Idealne rozwiązanie do integracji w kompaktowych przestrzeniach montażowych o dużym zagęszczeniu sygnałów.
• Utrzymanie ruchu i serwis techniczny: Natychmiastowa naprawa uszkodzonych tras kablowych lub wymiana wtyków bezpośrednio na obiekcie bez przestojów produkcyjnych.
• Aparatura pomiarowo-kontrolna: Podłączanie precyzyjnych urządzeń laboratoryjnych i diagnostycznych wymagających stabilnego zasilania niskonapięciowego.
• Robotyka i aplikacje ruchome: Wykorzystywane w osprzęcie chwytaków robotów, gdzie kluczowe znaczenie ma niska masa komponentów oraz pewna blokada gwintowana.

Najważniejsze cechy

• Standard i format: M8, gniazdo kablowe (żeńskie), orientacja prosta.

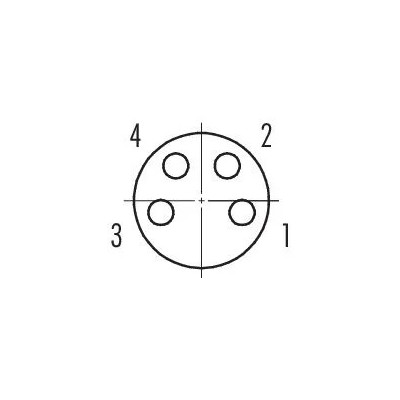

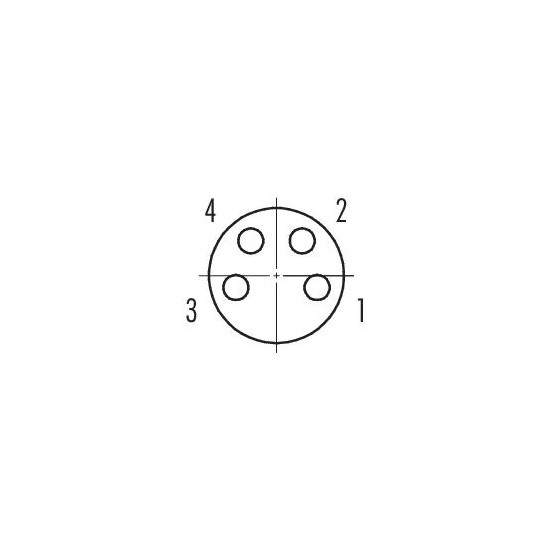

• Konfiguracja pinów: 4-biegunowe (uniwersalne kodowanie A).

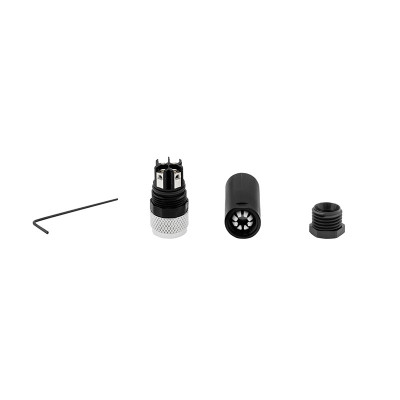

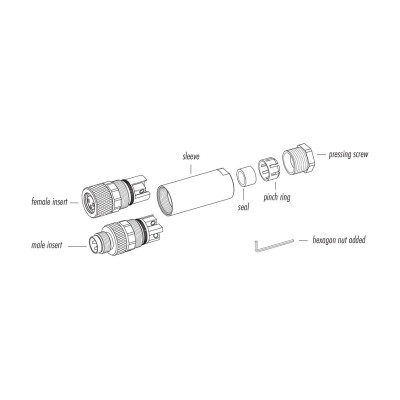

• Montaż elektryczny: Zacisk śrubowy (skręcane) – wygoda instalacji polowej bez specjalistycznych narzędzi.
• Złocone styki (Au): Minimalizacja rezystancji przejścia, perfekcyjna przewodność i dożywotnia ochrona przed utlenianiem.
• Stopień ochrony IP67: Całkowita pyłoszczelność i pełna odporność na działanie wilgoci oraz krótkotrwałe zalanie wodą.

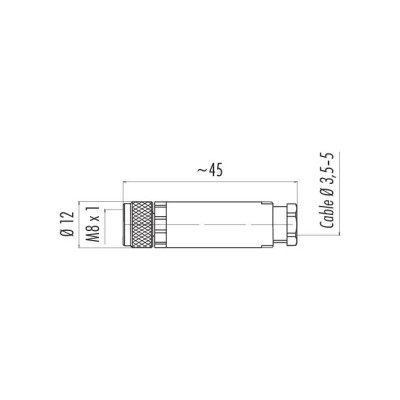

• Zintegrowana dławnica: Obsługa przewodów sygnałowych o zewnętrznej średnicy w przedziale od 3,5 mm do 5,0 mm.
• Zgodność z normami: Produkt w pełni odpowiada restrykcyjnym kryteriom normy przemysłowej DIN EN 61076-2-104.

Dane techniczne

• Producent: binder connector
• Model / Nr katalogowy: 99 3376 100 04
• Typ konstrukcji: Złącze okrągłe M8 do konfekcjonowania
• Liczba biegunów: 4
• Prąd znamionowy (40 °C): 4,0 A
• Napięcie znamionowe: 30 V
• Znamionowe napięcie udarowe: 800 V
• Przekrój przyłącza: 0,14 - 0,50 mm² (AWG 26-20)
• System blokowania złącza: Gwint M8 x 1 (metalowa nakrętka z mosiądzu niklowanego)
• Zakres temperatur pracy: -40°C ... +85°C
• Materiał styków: Brąz (CuSn) / Mosiądz, pokryty złotem (Au)
• Materiał korpusu / izolatora: PBT / PA (klasa palności UL94 V-0)
• Ekranowanie: Brak (wersja nieekranowana)

Wsparcie techniczne i zamienniki

Złącze przemysłowe Binder 99-3376-100-04 bazuje na globalnym standardzie geometrycznym i elektrycznym, co pozwala na stosowanie go jako bezpośredniego odpowiednika dla rozwiązań innych wiodących marek. Element ten z powodzeniem zastępuje w instalacjach m.in.:

• Pepperl+Fuchs: V31-GM (Numer artykułu: 125688)
• Sick: DOS-0804-G (Numer artykułu: 6009974)
• Phoenix Contact: SACC-M 8FS-4CON-M-SW (Numer artykułu: 1506891)
• IFM: E12464
• Balluff: BCC06Z5 (BCC M334-0000-10-000-31X450-000)
• Turck: HA5141-0 (Numer artykułu: 6905405)
• Murrelektronik: 7000-08631-0000000

Dlaczego to złącze to wybór profesjonalistów?

• Montaż bez lutownicy: System skręcany pozwala inżynierom i serwisantom na zarabianie przewodów w najtrudniejszych miejscach – na podestach, wewnątrz ciasnych maszyn czy bezpośrednio na linii produkcyjnej.
• Niemiecki standard inżynieryjny: Binder to globalny lider technologii połączeń okrągłych. Precyzja odlewu gwintu gwarantuje idealne spasowanie i brak luzów przez tysiące cykli wpinania.
• Odporność na wibracje: Wewnętrzna konstrukcja docisku śrubowego zapobiega luzowaniu się żył pod wpływem drgań generowanych przez silniki, prasy czy siłowniki pneumatyczne.

Dlaczego warto wybrać ten produkt?

• Zabezpieczenie przed awarią: Klasa IP67 gwarantuje, że do wnętrza złącza nie dostanie się chłodziwo, olej ani pył, co eliminuje ryzyko zwarcia i drogich przestojów.
• Pełna elastyczność magazynowa: Obsługa szerokiego spektrum przekrojów (AWG 26-20) sprawia, że jedno złącze pasuje do większości standardowych kabli czujnikowych w Twoim zakładzie.
• Ochrona sygnału na lata: Złocenie powierzchni stykowej eliminuje zjawisko mikrokorozji, zapewniając bezbłędny odczyt danych pomiarowych bez przekłamań i szumów.
• Optymalizacja przestrzeni: Ekstremalnie kompaktowa obudowa pozwala na bezproblemowe prowadzenie wiązek w gęstych korytach kablowych i miniaturowych chwytakach.
• Certyfikowane bezpieczeństwo: Wybierając markę Binder, zyskujesz komponent spełniający rygorystyczne normy przemysłowe, co podnosi wartość techniczną całego projektu OEM.

Złącze M8 binder 4-pin żeńskie proste 99 3376 100 04 to synonim niezawodności i przemysłowej trwałości. Doskonały wybór dla wymagających aplikacji, gdzie kluczowa jest precyzja sygnału, kompaktowy rozmiar oraz natychmiastowy czas reakcji serwisu.
