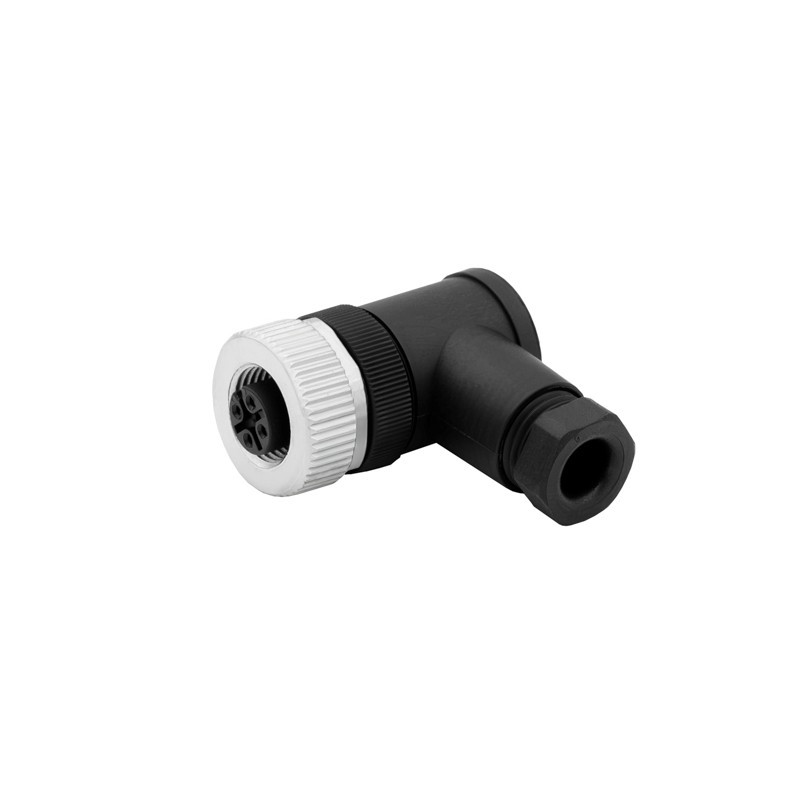

Złącze czujnikowe M12 4-pin, żeńskie, kątowe, skręcane | binder 99 0430 24 04

Czteropinowe żeńskie złącze kablowe M12 w wersji kątowej to niezawodny komponent polowy klasy premium, zaprojektowany z myślą o stabilnej dystrybucji sygnałów pomiarowych oraz zasilania w wymagających środowiskach automatyki przemysłowej. Dzięki przemyślanej konstrukcji zagiętej pod kątem 90 stopni oraz sprawdzonemu systemowi zacisków śrubowych, model Binder 99-0430-24-04 gwarantuje optymalne i bezpieczne prowadzenie przewodów w miejscach, gdzie standardowe wtyki proste uległyby uszkodzeniu lub nie zmieściłyby się z powodu braku przestrzeni. Nieekranowana obudowa wykonana z zaawansowanych polimerów izolacyjnych wykazuje doskonałą odporność na obciążenia mechaniczne oraz agresywne media chemiczne. Pozwala to na błyskawiczne konfekcjonowanie okablowania bezpośrednio na obiekcie, całkowicie bez potrzeby używania lutownicy.

Zastosowanie złącza przemysłowego M12 Binder

• Zaawansowana sensoryka industrialna: Bezproblemowa transmisja sygnałów z czujników 4-przewodowych (indukcyjnych, optoelektronicznych, pojemnościowych oraz ultradźwiękowych) pracujących w architekturze standardowej lub nowoczesnych sieciach IO-Link.
• Budowa maszyn i linii technologicznych (OEM): Doskonałe rozwiązanie do integracji w gęsto upakowanych systemach, gdzie odległość między gniazdem urządzenia a elementami konstrukcyjnymi jest krytycznie mała.
• Szybki serwis i utrzymanie ruchu: Natychmiastowa wymiana uszkodzonych wtyków polowych lub modernizacja tras kablowych bezpośrednio na hali produkcyjnej, bez konieczności kosztownego demontażu całych wiązek.
• Układy wykonawcze i rozdzielcze: Efektywne podłączanie wielopinowych wysp zaworowych, bloków rozdzielczych I/O oraz aparatury kontrolno-pomiarowej w ciasnych przestrzeniach szaf sterowniczych.
• Systemy transportu bliskiego i robotyka: Idealne dopasowanie do instalacji na ramionach chwytaków i prowadnicach kablowych, gdzie kątowe odejście przewodu minimalizuje niszczące naprężenia gnące podczas pracy dynamicznej.

Najważniejsze cechy i zalety konstrukcyjne

• Standard i orientacja: Format M12-A, gniazdo kablowe (żeńskie), wersja kątowa 90° ułatwiająca ergonomiczne zarządzanie kablami.
• Konfiguracja i kodowanie: 4-biegunowa struktura z uniwersalnym, powszechnie stosowanym kodowaniem typu A.

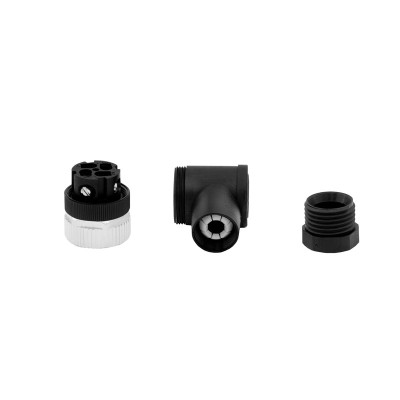

• Montaż elektryczny: Niezawodny zacisk śrubowy (skręcane) – optymalny do szybkiego montażu polowego przy użyciu podstawowych narzędzi, bez skomplikowanego lutowania.
• Złocone styki (Au): Najwyższa jakość połączenia elektrycznego, minimalna rezystancja zestyku oraz długotrwała ochrona przed utlenianiem i korozją.
• Wysoki stopień ochrony IP67: Gwarancja pełnej szczelności przed wnikaniem pyłu oraz odporność na wilgoć, zachlapania i powszechnie stosowane oleje przemysłowe.
• Zintegrowana dławnica PG7: Pewne uszczelnienie i stabilizacja mechaniczna przewodu dla średnic zewnętrznych mieszczących się w przedziale od 4,0 mm do 6,0 mm.
• Zgodność z normami: Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości określone w międzynarodowej normie IEC 61076-2-101.

Wsparcie techniczne i zamienniki

Złącze przemysłowe Binder 99-0430-24-04 zostało zaprojektowane w oparciu o globalne standardy geometryczne i elektryczne M12. Dzięki temu stanowi ono bezpośredni, pełnowartościowy odpowiednik dla rozwiązań innych wiodących marek automatyki. Element ten może z powodzeniem zastąpić w instalacjach m.in. następujące modele:

• Pepperl+Fuchs: V1-W-BK (Numer artykułu: 224884)
• Sick: DOS-1204-W (Numer artykułu: 6007303)
• Phoenix Contact: SACC-M12FR-4CON-PG7-M (Numer artykułu: 1681143)
• Balluff: BCC06ZA (BCC M445-0000-1A-000-41X475-000)
• Murrelektronik: 7000-12821-0000000
• Turck: B8241-0 (Numer artykułu: 69048)
• IFM: E11252

Dlaczego to złącze to wybór profesjonalistów?

• Maksymalna ergonomia przestrzenna: Kątowe wyprowadzenie przewodu pod kątem 90° drastycznie redukuje promień gięcia kabla blisko profili maszynowych, eliminując naprężenia mechaniczne i chroniąc żyły przed zmęczeniowym pękaniem.
• Niezależność serwisowa na obiekcie: System skręcany pozwala instalatorom na ekspresową naprawę lub zmianę konfiguracji okablowania w dowolnym punkcie linii produkcyjnej – na estakadach, podestach czy w ciasnych wnętrzach maszyn, bez konieczności używania lutownic.
• Niemiecka precyzja inżynieryjna: Marka Binder to światowy lider technologii połączeń okrągłych. Zastosowanie wysokiej jakości gwintu oraz wewnętrznego docisku śrubowego skutecznie zabezpiecza konstrukcję przed poluzowaniem na skutek silnych drgań i wibracji przemysłowych.

Dlaczego warto wybrać ten produkt?

• Ciągłość ruchu bez kosztownych przestojów: Wysoka klasa szczelności IP67 gwarantuje, że do wnętrza złącza nie przedostanie się pył technologiczny, wilgoć ani agresywne chłodziwa, co eliminuje ryzyko zwarć elektrycznych.
• Optymalizacja stanów magazynowych: Obsługa szerokiego spektrum przekrojów przewodów (aż do 0,75 mm²) sprawia, że jedno złącze z powodzeniem pasuje do większości standardowych kabli sygnałowych i zasilających na zakładzie.
• Nienaganny sygnał przez lata eksploatacji: Gruba warstwa złocenia (Au) na powierzchni stykowej całkowicie eliminuje zjawisko mikrokorozji, zapewniając czysty, pozbawiony szumów odczyt danych pomiarowych.
• Bezpieczeństwo potwierdzone certyfikatami: Wybierając oryginalne komponenty Binder, zyskujesz pewność pełnej zgodności z normami przemysłowymi, co bezpośrednio podnosi wartość techniczną i bezawaryjność całego projektu OEM.

Złącze M12 binder 4-pin żeńskie kątowe 99 0430 24 04 to synonim funkcjonalności, trwałości oraz maksymalnej odporności w trudnodostępnych miejscach. Doskonały wybór wszędzie tam, gdzie kluczowa jest stabilność sygnałowa, oszczędność przestrzeni montażowej oraz natychmiastowy czas reakcji serwisu.
