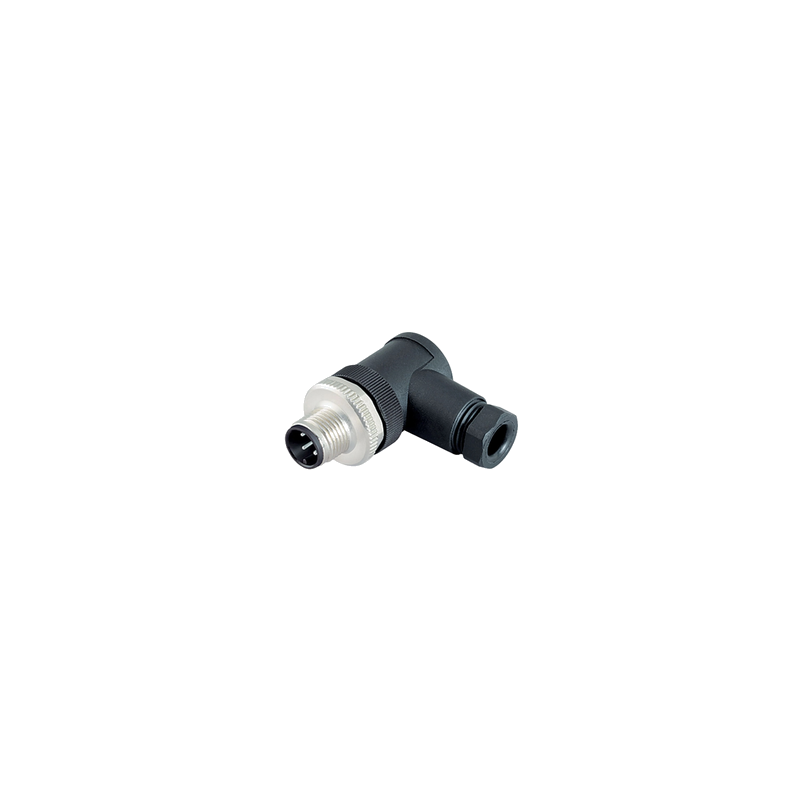

Złącze czujnikowe M12 4-pin, męskie, kątowe, skręcane | binder 99 0429 24 04

Czteropinowe męskie złącze kablowe M12 (wtyk) w wersji kątowej 90° to profesjonalny komponent połączeniowy dedykowany do pracy w miejscach o mocno ograniczonej przestrzeni montażowej. Nieekranowana konstrukcja modelu Binder 99-0429-24-04 gwarantuje stabilny i niezawodny przesył sygnałów sterujących oraz zasilania w zróżnicowanych warunkach przemysłowych. Dzięki zintegrowanemu systemowi zacisków śrubowych, złącze umożliwia szybkie i pewne konfekcjonowanie przewodów o średnicy zewnętrznej od 4,0 do 6,0 mm (standard dławika PG7) oraz przekroju żył do 0,75 mm². Kątowe wyprowadzenie kabla skutecznie eliminuje naprężenia mechaniczne i pozwala na estetyczne prowadzenie wiązek blisko obudowy maszyn.

Zastosowanie

• Transmisja sygnałów w trudnodostępnych miejscach: Podłączanie elementów wykonawczych i czujników w miejscach, gdzie bliskość ścianek lub innych podzespołów uniemożliwia zastosowanie prostego wtyku.
• Zasilanie i sterowanie w automatyce maszyn: Bezpieczny przesył sygnałów od czujników indukcyjnych, optycznych i pojemnościowych do skrzynek rozdzielczych.
• Układy mechaniczne o ograniczonej skrajni: Montaż na ruchomych ramionach robotów, transporterach oraz wózkach przemysłowych, gdzie istotne jest ergonomiczne ułożenie kabla.
• Szybki serwis instalacji elektrycznych: Natychmiastowa wymiana uszkodzonych wtyków zalewanych lub modernizacja oprzewodowania bezpośrednio na obiekcie.
• Praca w wymagających halach produkcyjnych: Dedykowany do aplikacji w przemyśle maszynowym, magazynach logistycznych oraz liniach pakujących.

Najważniejsze cechy

• Typ złącza: M12, męskie (wtyk), wersja kątowa 90°.

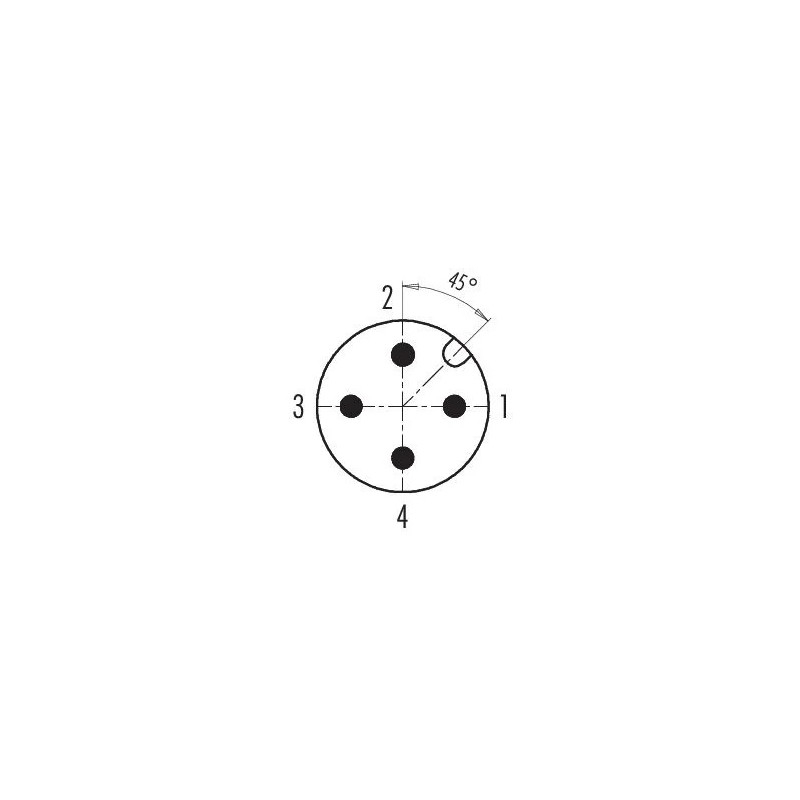

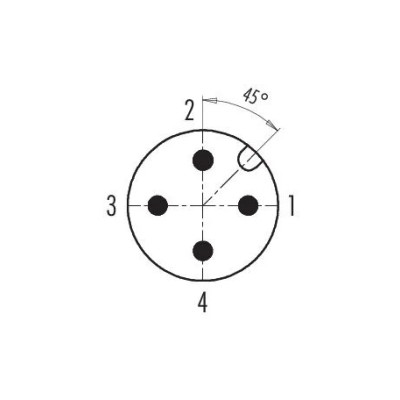

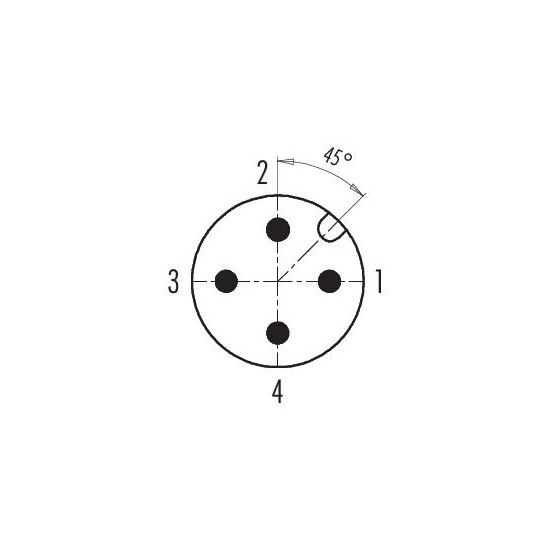

• Liczba pinów: 4-biegunowe ze standardowym kodowaniem typu A.
• Metoda montażu elektrycznego: Zacisk śrubowy (skręcane) – pewny montaż mechaniczny bez użycia lutownicy.
• Przekrój żył przewodów: Maksymalnie do 0,75 mm² (AWG 18).
• Średnica zewnętrzna przewodów: Obsługa kabli o grubości 4,0–6,0 mm.
• Klasa ochrony: IP67 – pełna szczelność przed kurzem, zapyleniem oraz strumieniami wody.
• Maksymalne parametry pracy: Napięcie znamionowe do 250 V oraz prąd roboczy do 4 A na styk.
• Konstrukcja: Nieekranowana obudowa z poliamidu o wysokiej wytrzymałości z metalowym gwintem zewnętrznym.

Dane techniczne

• Rodzaj złącza: Męskie (wtyk), kątowe 90° do konfekcjonowania
• Ilość kontaktów: 4 piny
• Maksymalne napięcie: 250 V
• Maksymalny prąd (40 °C): 4 A
• Znamionowe napięcie udarowe: 2500 V
• Klasa szczelności: IP67 (po pełnym skręceniu)

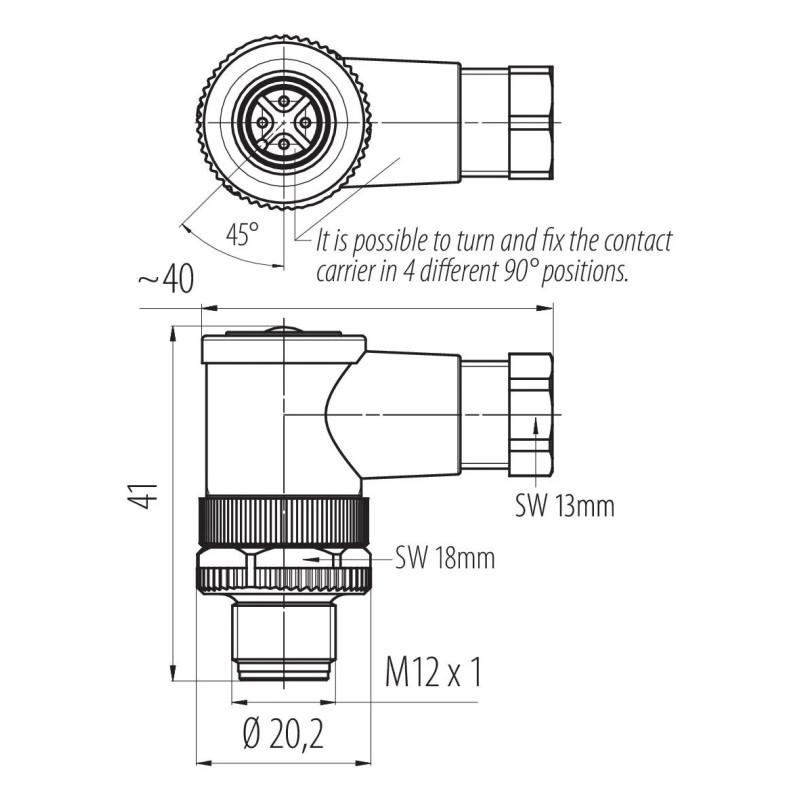

• Montaż mechaniczny: Na przewód, blokada gwintowana M12 x 1 (metalowa nakrętka)
• Średnica zewnętrzna przewodu: 4,0–6,0 mm (dławnica PG7)
• Materiał styków: Mosiądz (CuZn), pokryty szlachetnym złotem (Au)
• Zakres temperatur pracy: -40°C ... +85°C

Wsparcie techniczne i zamienniki

Wtyk kablowy Binder 99-0429-24-04 został zaprojektowany zgodnie z międzynarodowymi normami przemysłowymi dla złączy okrągłych. Dzięki temu stanowi doskonały, wysokiej jakości odpowiednik dla produktów innych cenionych marek. Wykorzystując uniwersalny dławik PG7 oraz zaciski śrubowe, z powodzeniem zastępuje poniższe wtyki męskie kątowe M12:

• Pepperl+Fuchs: V1S-W-BK (Numer artykułu: 224886)
• Sick: STE-1204-W (Numer artykułu: 6022084)
• Phoenix Contact: SACC-M12MR-4CON-PG7-M (Numer artykułu: 1681101)
• Turck: BS8241-0 (Numer artykułu: 69011)
• Balluff: BCC06ZC (BCC M444-0000-2A-000-41X475-000)
• Murrelektronik: 7000-12821-0000000

Dlaczego to złącze to wybór profesjonalistów?

• Oszczędność miejsca dzięki 90°: Kątowa konstrukcja pozwala na zredukowanie przestrzeni potrzebnej na wyprowadzenie kabla, co chroni przewód przed załamaniem i przetarciem o elementy konstrukcyjne maszyny.
• Błyskawiczne zarabianie kabla: System zacisków śrubowych sprawia, że przygotowanie wtyku zajmuje mniej niż 2 minuty. Całą procedurę wykonasz bezpośrednio przy maszynie przy użyciu podstawowego wkrętaka.
• Niezrównana jakość Binder: Wytrzymały korpus połączony z precyzyjnym gwintem gwarantuje odporność na silne wibracje. Masz pewność, że złącze nie poluzuje się samoczynnie podczas intensywnej pracy urządzeń.

Dlaczego warto wybrać ten produkt?

• Pewność połączenia w trudnym środowisku: Klasa szczelności IP67 zapewnia bezawaryjne działanie instalacji nawet przy wysokiej wilgotności, zapyleniu czy obecności mgły olejowej.
• Uniwersalne dopasowanie rynkowe: Pełna kompatybilność ze standardowymi gniazdami żeńskimi M12 wszystkich wiodących producentów automatyki.
• Złocone piny chroniące sygnał: Powłoka z prawdziwego złota (Au) zabezpiecza styki przed utlenianiem i mikrokorozją, gwarantując idealną przewodność elektryczną.
• Elastyczność montażu: Możliwość podłączenia przewodów o przekroju do 0,75 mm² pozwala na stosowanie kabli o grubszych żyłach niż ma to miejsce w standardowych konektorach zintegrowanych.
• Renoma i bezpieczeństwo: Produkt stworzony przez niemieckiego lidera technologii złączy – markę Binder – to gwarancja długiej żywotności komponentu.

Złącze M12 binder 4-pin męskie kątowe 99 0429 24 04 to synonim ergonomii, trwałości i najwyższej funkcjonalności montażowej. Stanowi idealny wybór do aplikacji serwisowych oraz wymagających projektów budowy maszyn w miejscach o ograniczonej przestrzeni.
