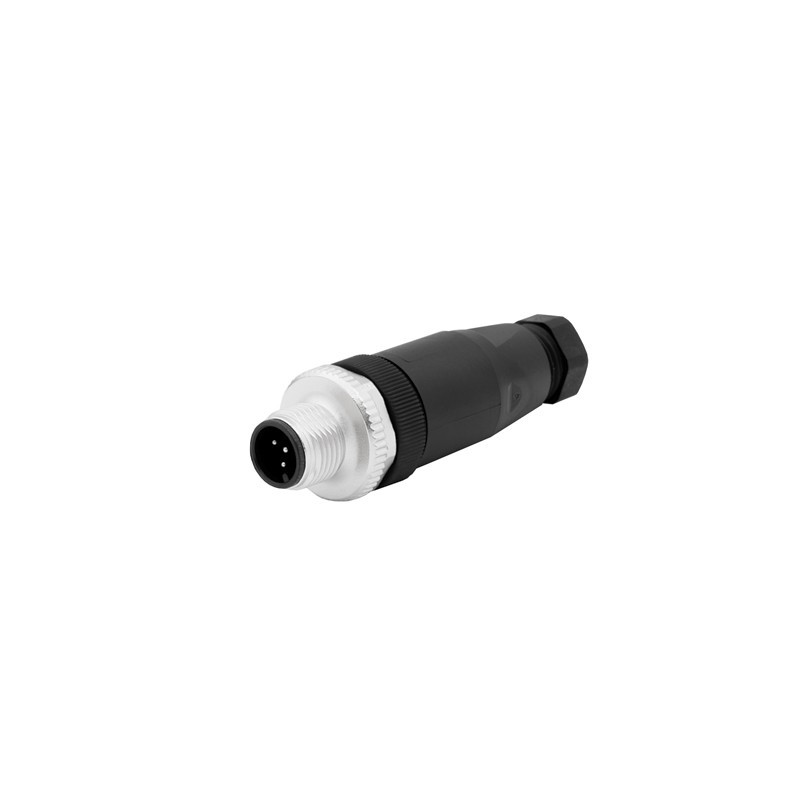

Złącze czujnikowe M12 5-pin, męskie, proste, skręcane | binder 99 0437 14 05

Pięciopinowe męskie złącze kablowe M12 (wtyk) w wersji prostej to zaawansowany komponent połączeniowy, zaprojektowany z myślą o wymagających aplikacjach przemysłowych i automatyzacji procesów. Nieekranowana konstrukcja modelu Binder 99-0437-14-05 zapewnia wyjątkowo stabilny i trwały przesył sygnałów oraz zasilania w zróżnicowanych warunkach roboczych. Dzięki zastosowaniu niezawodnego systemu zacisków śrubowych, złącze umożliwia szybkie i pewne konfekcjonowanie przewodów o średnicy zewnętrznej od 4,0 do 6,0 mm (standard dławika PG7) oraz przekroju żył do 0,75 mm², co eliminuje konieczność kłopotliwego lutowania pinów w warunkach polowych.

Zastosowanie

• Zaawansowane systemy sensoryczne: Idealne do podłączania 5-przewodowych czujników indukcyjnych, optycznych i pojemnościowych posiadających dodatkowe funkcje diagnostyczne lub linie wyjściowe.
• Przemysłowe sieci magistralne: Transmisja danych i zasilania w standardach DeviceNet, CANopen oraz w zaawansowanych architekturach IO-Link (z wykorzystaniem portów typu B).
• Budowa maszyn i urządzeń (OEM): Uniwersalny komponent do integracji w szafach sterowniczych, rozdzielnicach oraz nadrzędnych modułach maszynowych.
• Szybki serwis i utrzymanie ruchu: Niezastąpione narzędzie do błyskawicznej wymiany uszkodzonych wtyków lub modyfikacji tras kablowych bezpośrednio na instalacji.
• Środowiska o trudnych warunkach pracy: Praca na liniach produkcyjnych, w zakładach przetwórczych, magazynach oraz robotach przemysłowych narażonych na zapylenie i wilgoć.

Najważniejsze cechy

• Typ złącza: M12, męskie (wtyk), wersja prosta.
• Liczba pinów: 5-biegunowe z uniwersalnym kodowaniem typu A.
• Metoda montażu elektrycznego: Zacisk śrubowy (skręcane) – wygoda instalacji bez użycia lutownicy.
• Przekrój żył przewodów: Maksymalnie do 0,75 mm² (AWG 18).
• Średnica zewnętrzna przewodów: Obsługa standardowych kabli w zakresie 4,0–6,0 mm.
• Klasa ochrony: IP67 – pełna odporność na wnikanie pyłu przemysłowego oraz skutki krótkotrwałego zanurzenia w wodzie.
• Maksymalne parametry pracy: Napięcie znamionowe do 60 V oraz prąd do 4 A na pojedynczy styk.
• Konstrukcja: Wytrzymała, nieekranowana obudowa z tworzywa PA z metalowym pierścieniem blokującym.

Dane techniczne

• Rodzaj złącza: Męskie (wtyk), proste do konfekcjonowania
• Ilość kontaktów: 5 pinów
• Maksymalne napięcie: 60 V
• Maksymalny prąd (40 °C): 4 A
• Znamionowe napięcie udarowe: 1500 V
• Klasa szczelności: IP67 (po pełnym skręceniu z gniazdem)
• Montaż mechaniczny: Na przewód, blokada przez gwint zewnętrzny M12 x 1 (mosiądz niklowany)
• Średnica zewnętrzna przewodu: 4,0–6,0 mm (dławnica PG7)
• Materiał styków: Mosiądz (CuZn), pokryty warstwą szlachetnego złota (Au)
• Zakres temperatur pracy: -40°C ... +85°C

Wsparcie techniczne i zamienniki

Złącze kablowe Binder 99-0437-14-05 spełnia rygorystyczne międzynarodowe standardy geometryczne i elektryczne, co pozwala na stosowanie go jako bezpośredniego, wysokiej jakości zamiennika dla produktów innych czołowych producentów automatyki. Dzięki znormalizowanemu dławikowi PG7 i uniwersalnym zaciskom śrubowym, idealnie zastępuje popularne wtyki męskie M12 5-pin:

• Pepperl+Fuchs: V15S-G (Numer artykułu: 229220)
• Sick: STE-1205-G (Numer artykułu: 6022083)
• Phoenix Contact: SACC-M12MS-5CON-PG 7-M (Numer artykułu: 1663116)
• Turck: BS8151-0 (Numer artykułu: 6904611)
• ifm electronic: E11770
• Balluff: BCC06YA (BCC M435-0000-2A-000-41X575-000)
• Murrelektronik: 7000-12721-0000000

Dlaczego to złącze to wybór profesjonalistów?

• Błyskawiczny montaż polowy: Dzięki sprawdzonym zaciskom śrubowym przygotujesz i zarobisz przewód czujnikowy w niespełna 2 minuty – bez rozgrzewania lutownicy i bezpośrednio na obiekcie.
• Niemiecka precyzja Binder: Połączenie solidnego korpusu z mosiężną, niklowaną nakrętką gwarantuje wysoką odporność na drgania i wibracje. Raz dokręcone złącze nie poluzuje się podczas pracy maszyn ciężkich.
• Maksymalna uniwersalność serwisowa: Pięciopinowa konfiguracja pozwala obsłużyć standardowe przewody 3, 4 oraz 5-żyłowe, czyniąc ten wtyk najbardziej uniwersalnym elementem awaryjnym w torbie każdego automatyka.

Dlaczego warto wybrać ten produkt?

• Ciągłość procesów produkcyjnych: Wysoka klasa ochrony IP67 skutecznie odcina wnętrze wtyku od wilgoci, olejów i chłodziw maszynowych, eliminując ryzyko zwarć i nieplanowanych przestojów.
• Prosta integracja: Kompatybilność z szeroką gamą standardowych gniazd żeńskich M12 wszystkich wiodących marek na rynku automatyki przemysłowej.
• Doskonała przewodność sygnału: Złocone piny trwale zapobiegają procesom utleniania i mikrokorozji, zapewniając czysty, pozbawiony szumów transfer danych przez wiele lat.
• Elastyczność kablowa: Obsługa przewodów o przekroju do 0,75 mm² pozwala na podłączanie kabli o grubszych żyłach zasilających, niż ma to miejsce w standardowych wtykach zalewanych fabrycznie.
• Inwestycja w pewność: Wybierając oryginalne komponenty marki Binder, otrzymujesz certyfikowany produkt o najwyższej trwałości przemysłowej, potwierdzonej zaufaniem inżynierów na całym świecie.

Złącze M12 binder 5-pin męskie proste 99 0437 14 05 to synonim solidności i technicznej niezawodności. Stanowi idealny wybór do prac konstrukcyjnych, modernizacyjnych oraz wymagających zadań serwisowych w trudnym środowisku przemysłowym.
