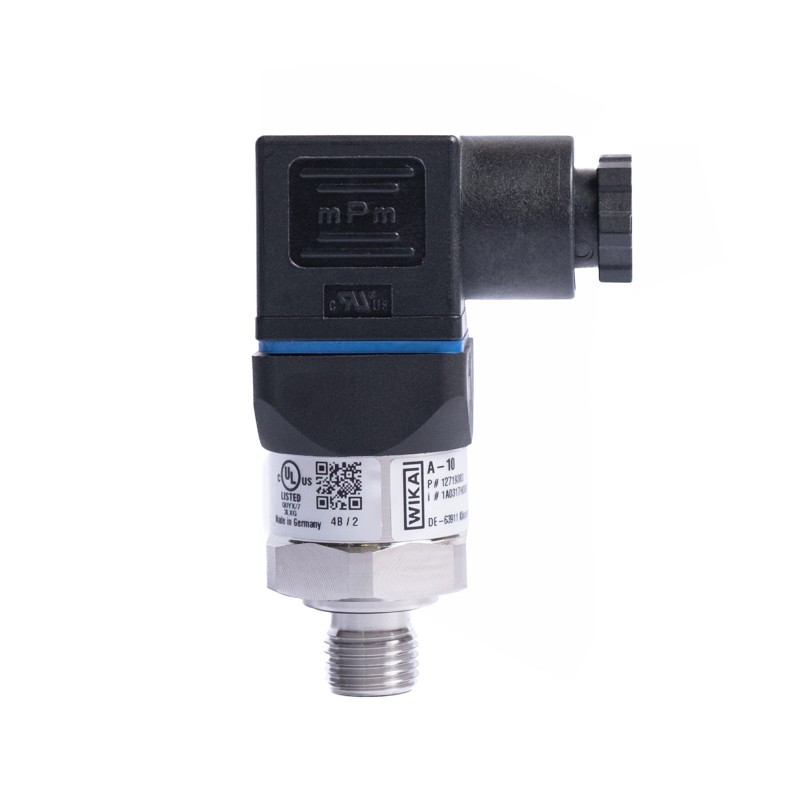

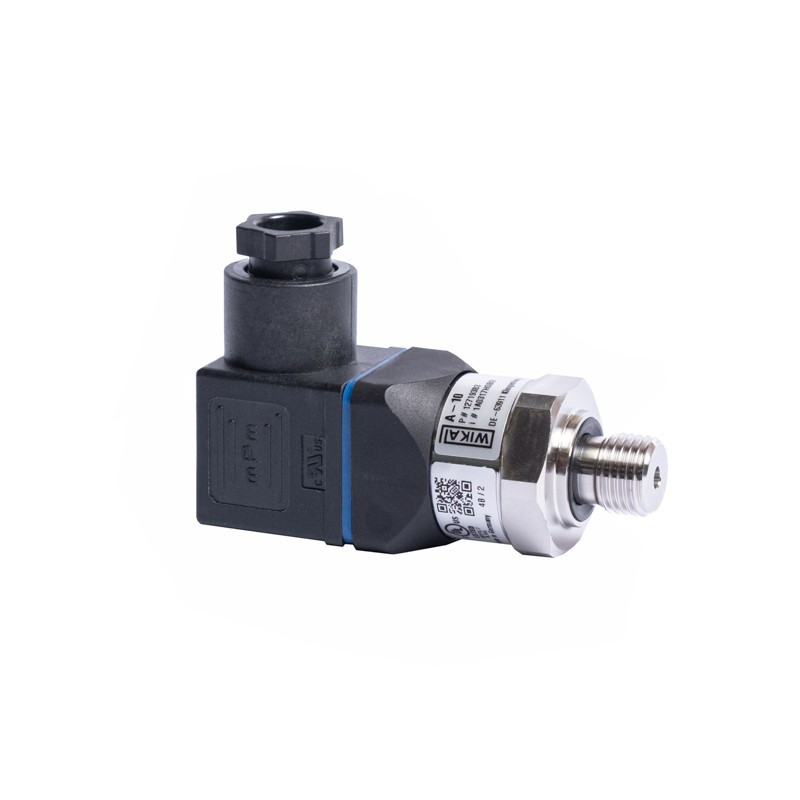

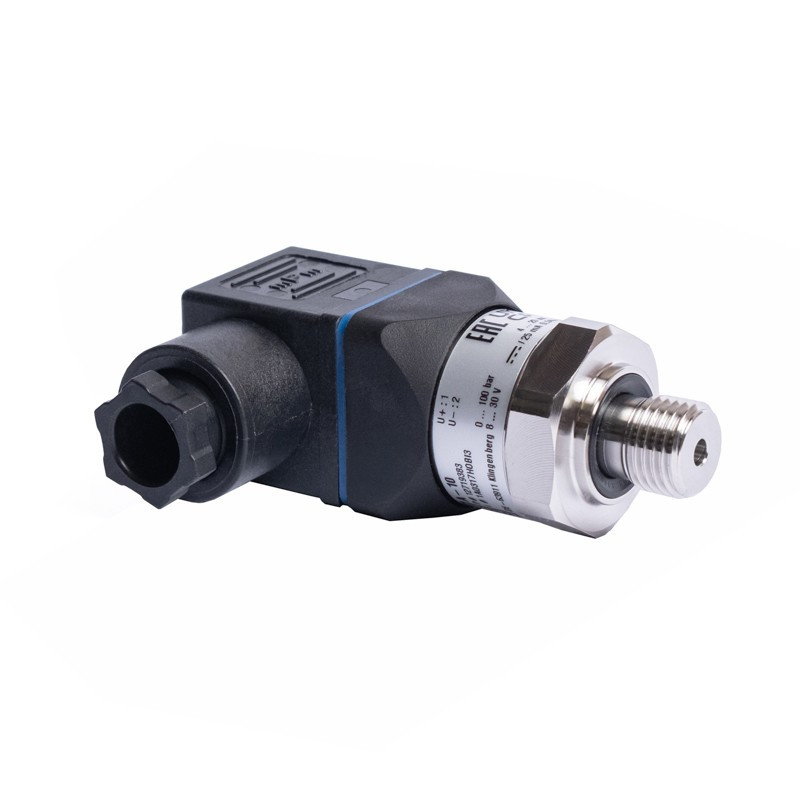

Przetwornik ciśnienia A-10 WIKA 100 bar G1/4A 4-20mA

Niezawodny przetwornik do precyzyjnego pomiaru względnego ciśnienia do 100 bar. Dzięki wyjściu prądowemu 4-20 mA i solidnej konstrukcji sprawdza się w wymagających aplikacjach automatyki przemysłowej, hydrauliki i pneumatyki.

Zastosowanie

• Monitorowanie ciśnienia w instalacjach hydraulicznych oraz pneumatycznych wysokiego ciśnienia
• Sterowanie procesami przemysłowymi z wymaganiami precyzyjnego pomiaru ciśnienia
• Zastosowanie w maszynach budowlanych i pojazdach specjalistycznych
• Kontrola i automatyzacja linii produkcyjnych
• Pomiar ciśnienia w systemach chłodniczych i sprężarkach
• Integracja z systemami automatyki i nadzoru SCADA

Najważniejsze cechy

• Pomiar ciśnienia zakres 0-100 bar, szerokie możliwości zastosowania
• Wyjście sygnału 4-20 mA zapewniające kompatybilność z systemami przemysłowymi
• Wysoki stopień ochrony IP65 chroniący przed kurzem i wilgocią
• Standaryzowane przyłącze procesowe G 1/4 A DIN 3852-E dla łatwego montażu
• Obudowa ze stali nierdzewnej 316L gwarantująca odporność na korozję
• Solidne wykonanie zapewniające odporność na długotrwałe użytkowanie

Dane techniczne

• Zakres ciśnienia: 0 do 100 bar względne
• Sygnał wyjściowy: 4–20 mA (2-przewody)
• Stopień ochrony: IP65

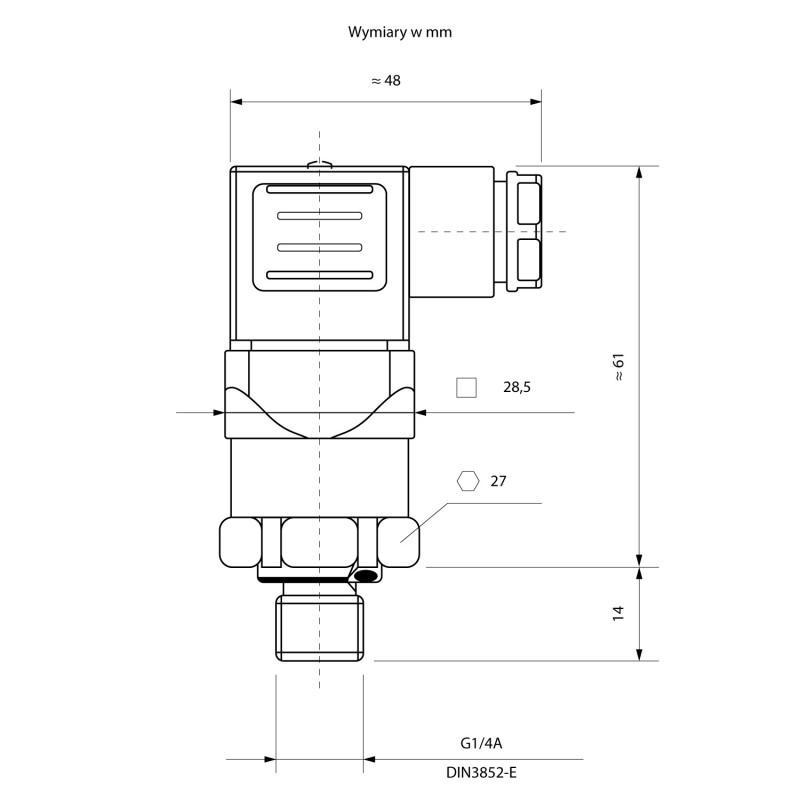

• Przyłącze: Gwint G 1/4 A DIN 3852-E
• Materiał obudowy: stal nierdzewna (V4A 1.4404)
• Temperatura pracy: 0°C do +80°C
• Dokładność: do 0,5% nieliniowości
• Zasilanie: 14–30 V DC
• Cykl życia: do 100 mln cykli pracy

Wsparcie techniczne i zamienniki

Wybór odpowiedniego przetwornika ciśnienia jest kluczowy dla stabilności całego układu automatyki. Model WIKA A-10 o kodzie 12719383 to standard rynkowy, co sprawia, że posiada on szereg zamienników oraz specyficzne wymagania montażowe, o których warto pamiętać.

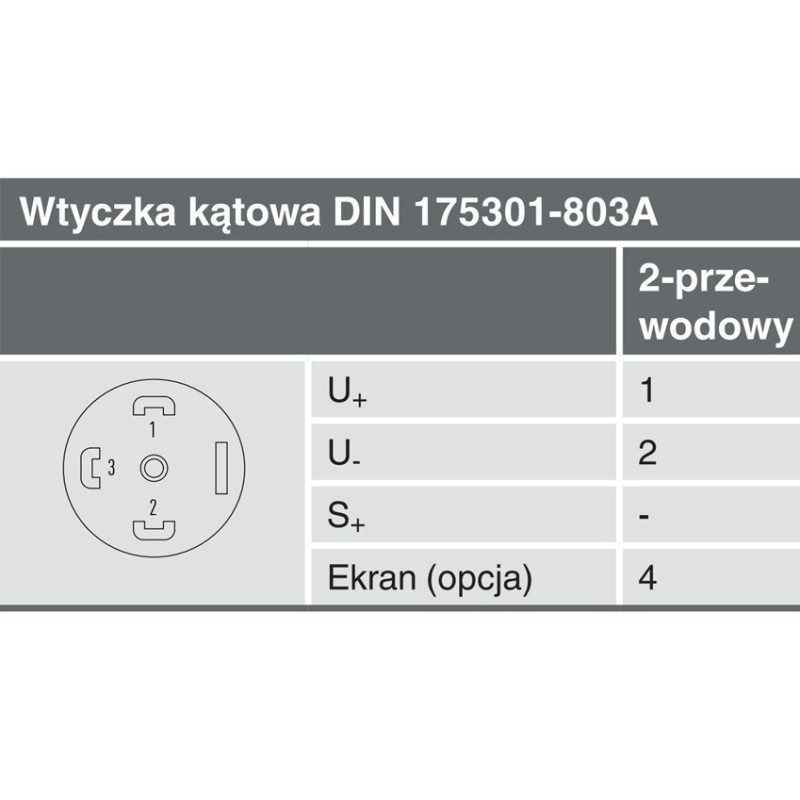

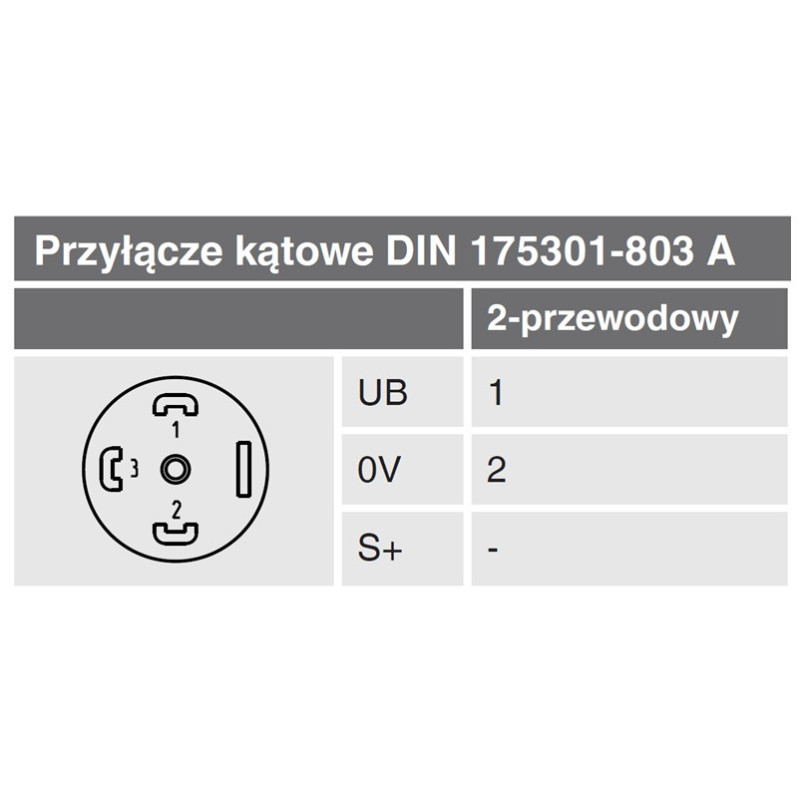

Jak poprawnie podłączyć przetwornik A-10?

Model ten wykorzystuje technikę 2-przewodową (pętla prądowa 4-20 mA).

• Pin 1: Zasilanie dodatnie (L+ / UB+)
• Pin 2: Sygnał wyjściowy / Zasilanie ujemne (0V / S+)
• Wskazówka: Przetwornik nie wymaga osobnego przewodu masowego dla sygnału – prąd płynie tą samą drogą, co zasilanie, co upraszcza okablowanie i redukuje wpływ zakłóceń.

Popularne zamienniki

Jeśli w Twojej dokumentacji widnieje inny model, WIKA A-10 (12719383) może z powodzeniem zastąpić urządzenia innych producentów o parametrach 100 bar / 4-20 mA / G 1/4:

• Danfoss: seria MBS 3000 (np. model 060G1107)
• Trafag: seria NAT 8252
• Keller: seria PA-21Y
• Aplisens: seria AS (wersja ekonomiczna)
• Jumo: seria MIDAS

Porady eksploatacyjne Sensor Standard:

• Ochrona przed uderzeniami hydraulicznymi: Jeśli przetwornik pracuje w układzie z szybkodziałającymi zaworami, zalecamy montaż dodatkowego tłumika pulsacji (dławika). Nagłe skoki ciśnienia mogą uszkodzić delikatną membranę krzemową, nawet jeśli ich wartość mieści się w zakresie statycznym.
• Kompatybilność z mediami: Stal nierdzewna 316L jest odporna na większość olejów, wodę oraz gazy techniczne. W przypadku kontaktu z silnie stężonymi kwasami lub mediami krystalizującymi, rozważ zastosowanie separatora membranowego.
• Szczelność połączenia: Przyłącze G 1/4 A posiada fabryczną uszczelkę profilowaną. Przy dokręcaniu nie ma potrzeby stosowania nadmiernej ilości taśmy teflonowej – wystarczy dokręcenie kluczem płaskim z momentem ok. 15 ... 20 Nm.

Dlaczego warto wybrać ten produkt?

• Zapewnia precyzyjne i stabilne pomiary ciśnienia w wymagających warunkach przemysłowych
• Konstrukcja z wysokiej jakości stali nierdzewnej zwiększa odporność na korozję i uszkodzenia
• Uniwersalny zakres pomiarowy i standardowe sygnały wyjściowe umożliwiają wszechstronne zastosowanie
• Stopień ochrony IP65 gwarantuje niezawodność w trudnych warunkach środowiskowych
• Kompatybilność z szeroką gamą systemów automatyki i łatwy montaż dzięki standardowym przyłączom
• Wysoka jakość w przystępnej cenie, doskonała relacja wartości do kosztów
• Szybka dostępność i pomoc techniczna od lokalnego dystrybutora WIKA

Przetwornik ciśnienia A-10 WIKA 100 bar to idealne rozwiązanie dla zaawansowanych aplikacji przemysłowych, gdzie liczy się niezawodność i dokładność pomiaru. Wybierz produkt, który sprosta Twoim wyzwaniom – dostępny od ręki w naszym sklepie. Zainwestuj w technologię, która gwarantuje efektywność i bezpieczeństwo procesów pomiarowych.
