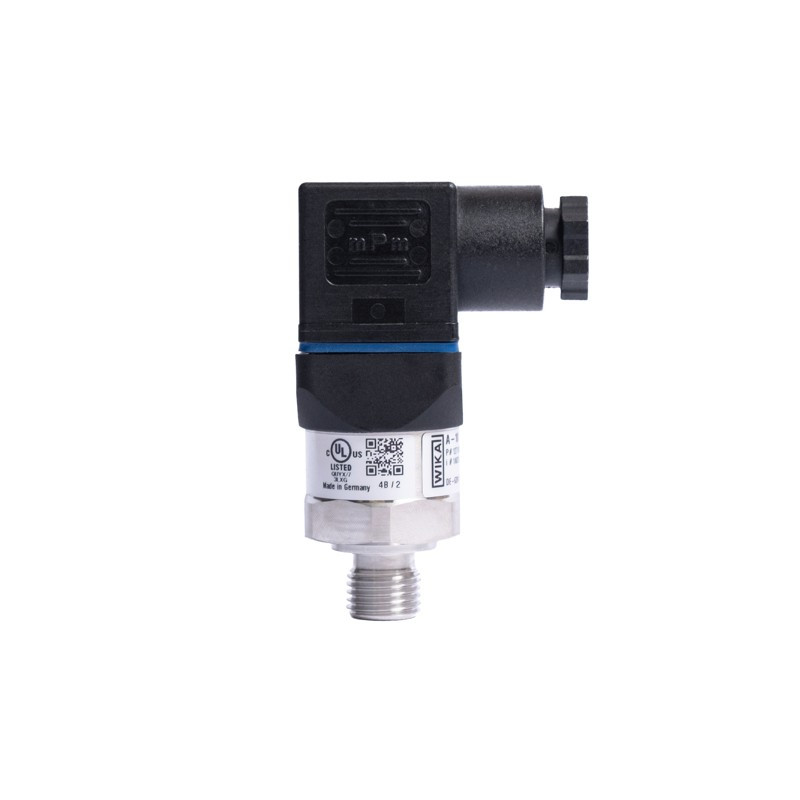

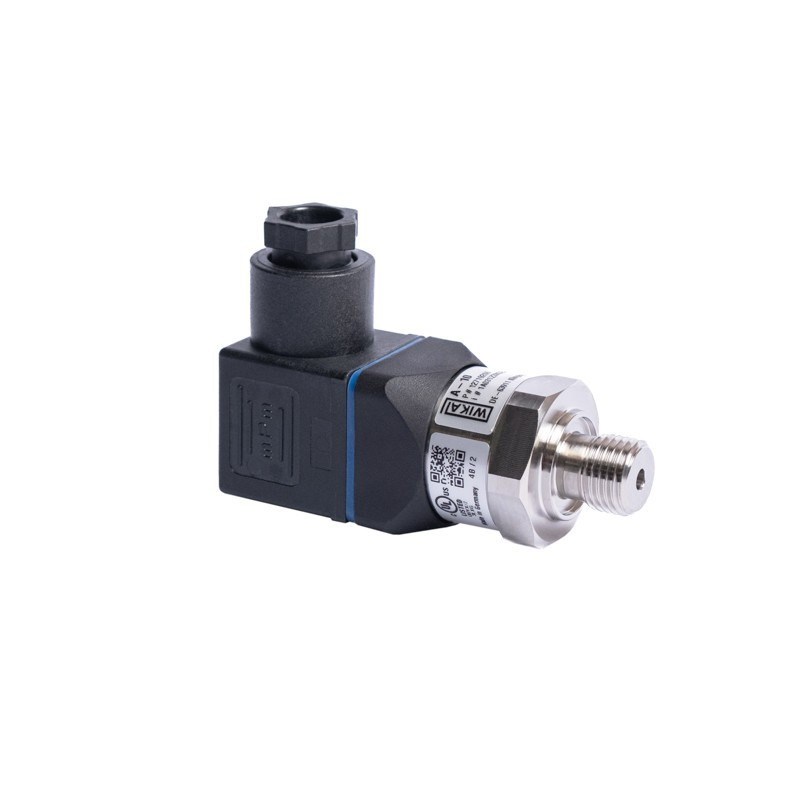

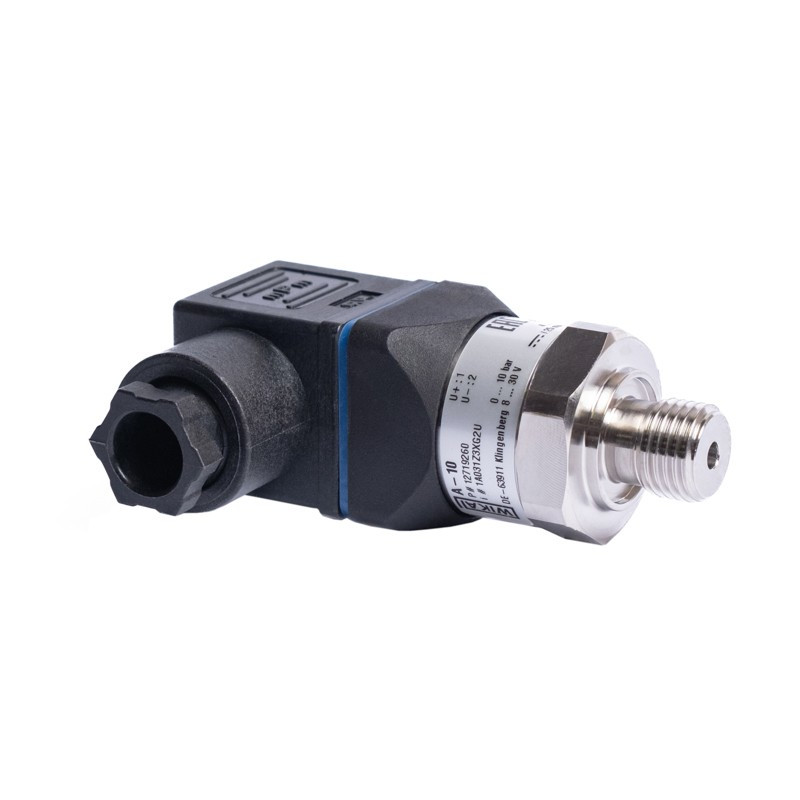

Przetwornik ciśnienia A-10 WIKA 10 bar G1/4A 0-10 V

Wytrzymały i precyzyjny przetwornik ciśnienia dedykowany do zastosowań przemysłowych wymagających niezawodności i dokładności pomiaru. Model A-10 oferuje sygnał wyjściowy 0-10 V oraz pomiar ciśnienia do 10 bar, co pozwala na kontrolę ciśnienia w szerokim zakresie instalacji przemysłowych i systemów automatyki.

Zastosowanie

• Pomiar ciśnienia w systemach hydraulicznych i pneumatycznych
• Sterowanie i monitorowanie procesów w przemyśle maszynowym
• Kontrola ciśnienia w instalacjach pomp i sprężarek
• Zastosowanie w inżynierii pojazdów specjalistycznych i maszyn budowlanych
• Integracja z systemami SCADA oraz automatyki przemysłowej
• Pomiar ciśnienia w systemach chłodniczych i klimatyzacyjnych

Najważniejsze cechy

• Zakres pomiaru od 0 do 10 bar umożliwiający uniwersalne zastosowania
• Wyjście analogowe 0-10 V dla kompatybilności ze standardowymi systemami przemysłowymi
• Stopień ochrony IP65 gwarantujący odporność na kurz i wilgoć
• Przyłącze procesowe gwint G 1/4 A wg DIN 3852-E dla prostego montażu
• Obudowa z materiałów odpornych na korozję, zapewniająca długą żywotność
• Wtyczka typu L umożliwiająca szybkie podłączenie i ochronę elektryczną

Dane techniczne

• Zakres pomiaru: 0...10 bar
• Sygnał wyjściowy: 0-10 V
• Stopień ochrony: IP65

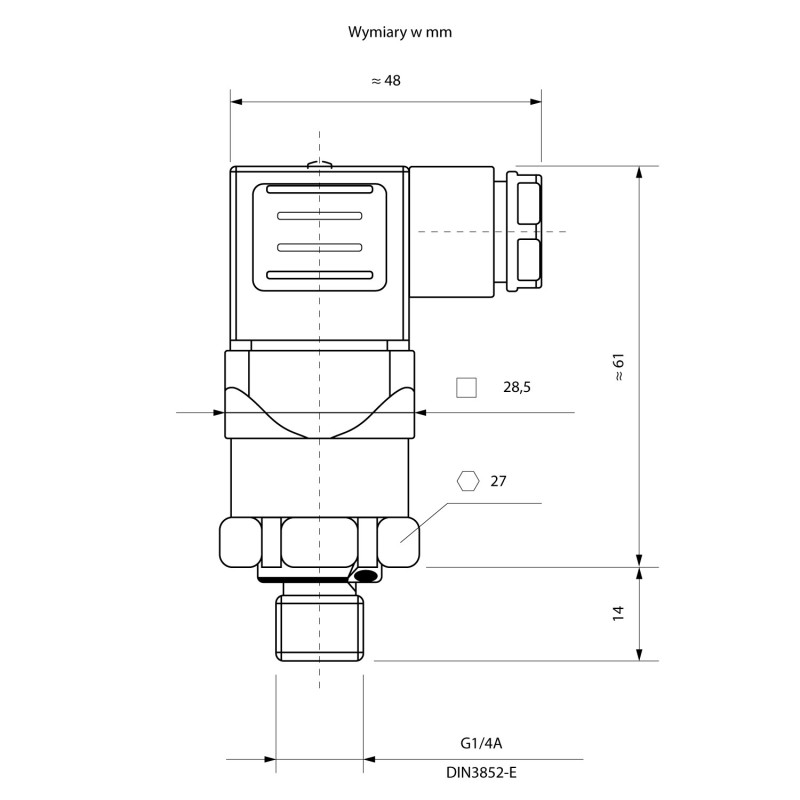

• Przyłącze: Gwint G 1/4 A DIN 3852-E
• Temperatura pracy: 0°C do +80°C
• Materiał obudowy: stal nierdzewna (V4A 1.4404)
• Dokładność pomiaru: 0,5% nieliniowości
• Zasilanie: 14–30 V DC
• Liczba cykli pracy: do 100 milionów

Wsparcie techniczne i zamienniki

Wybór odpowiedniego przetwornika ciśnienia jest kluczowy dla stabilności całego układu automatyki. Model WIKA A-10 o kodzie 12719260 to standard rynkowy, co sprawia, że posiada on szereg zamienników oraz specyficzne wymagania montażowe, o których warto pamiętać.

Jak poprawnie podłączyć przetwornik A-10?

Wybór odpowiedniego przetwornika ciśnienia jest kluczowy dla stabilności całego układu automatyki. Model WIKA A-10 to standard rynkowy, co sprawia, że posiada on szereg zamienników oraz specyficzne wymagania montażowe, o których warto pamiętać.

Jak poprawnie podłączyć przetwornik A-10 (0-10V)? Model ten wykorzystuje technikę 3-przewodową (analogowy sygnał napięciowy 0-10 V).

• Pin 1: Zasilanie dodatnie (UB+)
• Pin 2: Masa / Zasilanie ujemne (0V / UB-)
• Pin 3: Sygnał wyjściowy (S+)
• Wskazówka: W przeciwieństwie do wersji prądowej, wersja napięciowa 0-10 V wymaga doprowadzenia trzeciej żyły sygnałowej. Pin 2 (0V) pełni tutaj podwójną rolę – jest masą zasilania oraz punktem odniesienia dla mierzonego napięcia wyjściowego.

Popularne zamienniki Jeśli w Twojej dokumentacji widnieje inny model, WIKA A-10 może z powodzeniem zastąpić urządzenia innych producentów o parametrach 25 bar / 0-10 V / G 1/4:

• Danfoss: seria MBS 3000 (wersja z wyjściem napięciowym)
• Trafag: seria NAT 8252
• Keller: seria PA-21Y (wersja 0-10 V)
• Aplisens: seria AS (wersja ekonomiczna 0-10 V)
• Jumo: seria MIDAS

Porady eksploatacyjne Sensor Standard:

• Ochrona przed uderzeniami hydraulicznymi: Jeśli przetwornik pracuje w układzie z szybkodziałającymi zaworami, zalecamy montaż dodatkowego tłumika pulsacji (dławika). Nagłe skoki ciśnienia mogą uszkodzić delikatną membranę krzemową, nawet jeśli ich wartość mieści się w zakresie statycznym.
• Kompatybilność z mediami: Stal nierdzewna 316L jest odporna na większość olejów, wodę oraz gazy techniczne. W przypadku kontaktu z silnie stężonymi kwasami lub mediami krystalizującymi, rozważ zastosowanie separatora membranowego.
• Szczelność połączenia: Przyłącze G 1/4 A posiada fabryczną uszczelkę profilowaną. Przy dokręcaniu nie ma potrzeby stosowania nadmiernej ilości taśmy teflonowej – wystarczy dokręcenie kluczem płaskim z momentem ok. 15 ... 20 Nm.

Dlaczego warto wybrać ten produkt?

• Zapewnia niezawodność i precyzyjność pomiarów w wymagających warunkach przemysłowych.
• Solidna konstrukcja z wysokiej klasy stali nierdzewnej gwarantuje długą żywotność urządzenia.
• Standardowy sygnał napięciowy 0-10 V pozwala na bezpośrednie podłączenie do kart analogowych PLC lub sterowników HVAC (BMS) bez konieczności stosowania rezystorów bocznikujących.
• Ochrona IP65 (uzyskiwana przy poprawnie skręconym wtyku kątowym) zabezpiecza przed pyłem i wilgocią, co zwiększa trwałość i odporność na warunki otoczenia.
• Kompatybilny ze standardowymi systemami automatyki, łatwy w montażu i obsłudze.
• Doskonały stosunek jakości do ceny dla przemysłowych rozwiązań pomiarowych.
• Wsparcie techniczne i serwis dostępne od lokalnego dystrybutora WIKA.

Przetwornik ciśnienia A-10 WIKA 10 bar to doskonałe rozwiązanie, które łączy precyzję, trwałość i łatwość integracji w systemach przemysłowych. Wybierz niezawodny produkt, który sprosta wymaganiom zaawansowanych aplikacji pomiarowych. Dostępny u nas w atrakcyjnej ofercie – zwiększ efektywność swojego procesu już dziś.
