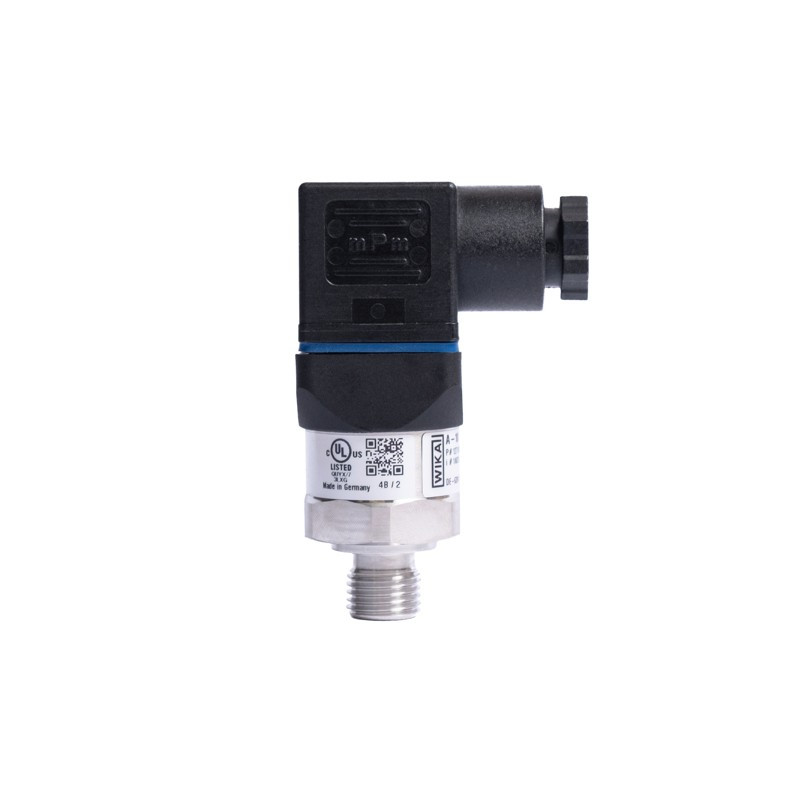

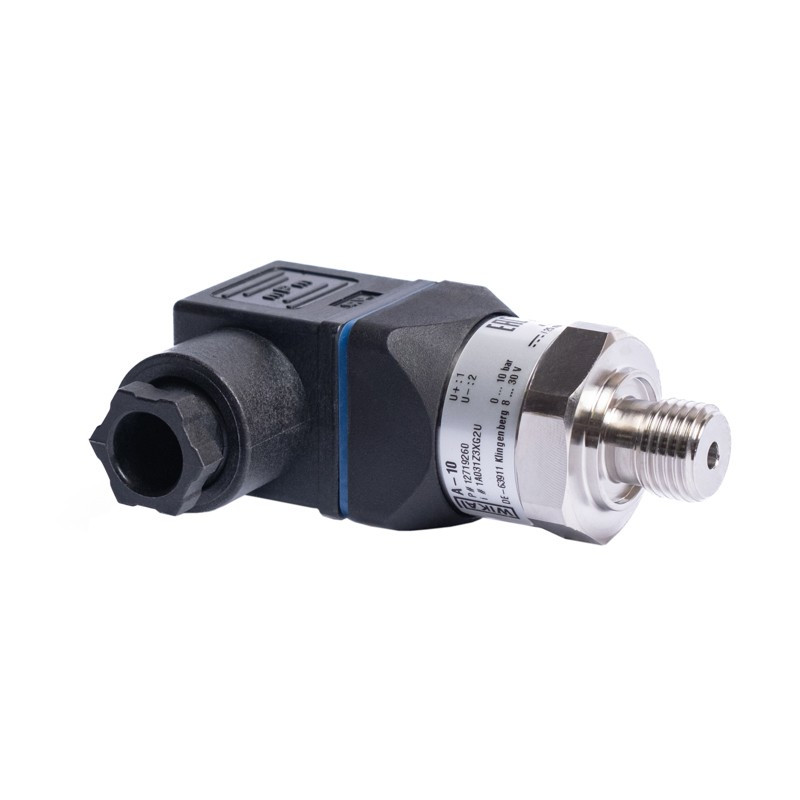

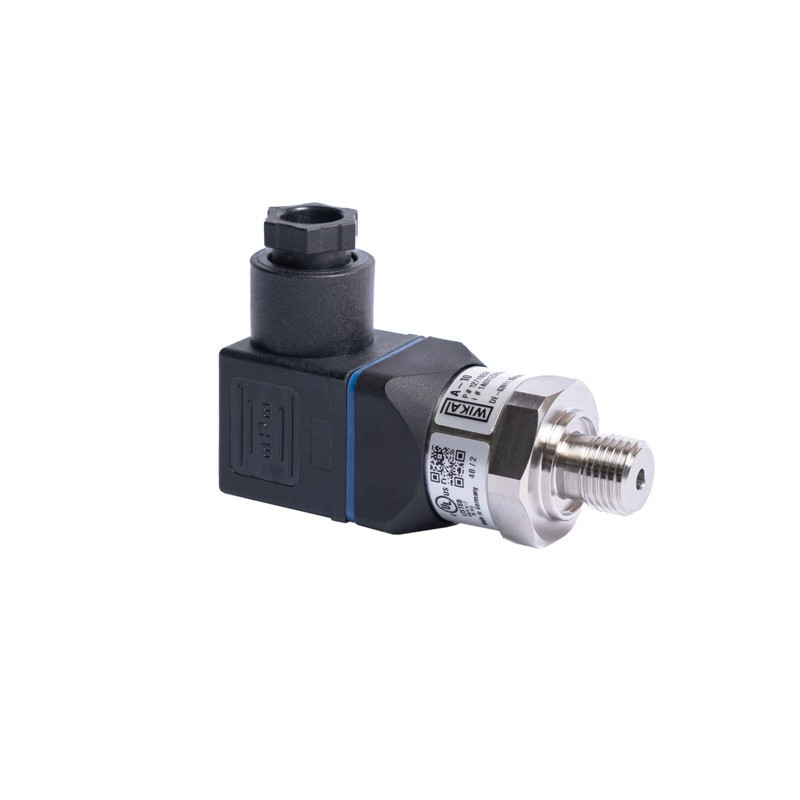

Przetwornik ciśnienia A-10 WIKA 10 bar G1/4A 4-20mA

Wytrzymały i precyzyjny przetwornik ciśnienia dedykowany do zastosowań przemysłowych wymagających niezawodności i dokładności pomiaru. Model A-10 oferuje sygnał wyjściowy 4-20 mA oraz pomiar ciśnienia do 10 bar, co pozwala na kontrolę ciśnienia w szerokim zakresie instalacji przemysłowych i systemów automatyki.

Zastosowanie

• Pomiar ciśnienia w systemach hydraulicznych i pneumatycznych
• Sterowanie i monitorowanie procesów w przemyśle maszynowym
• Kontrola ciśnienia w instalacjach pomp i sprężarek
• Zastosowanie w inżynierii pojazdów specjalistycznych i maszyn budowlanych
• Integracja z systemami SCADA oraz automatyki przemysłowej
• Pomiar ciśnienia w systemach chłodniczych i klimatyzacyjnych

Najważniejsze cechy

• Zakres pomiaru od 0 do 10 bar umożliwiający uniwersalne zastosowania
• Wyjście analogowe 4-20 mA dla kompatybilności ze standardowymi systemami przemysłowymi
• Stopień ochrony IP65 gwarantujący odporność na kurz i wilgoć
• Przyłącze procesowe gwint G 1/4 A wg DIN 3852-E dla prostego montażu
• Obudowa z materiałów odpornych na korozję, zapewniająca długą żywotność
• Wtyczka typu L umożliwiająca szybkie podłączenie i ochronę elektryczną

Dane techniczne

• Zakres pomiaru: 0...10 bar
• Sygnał wyjściowy: 4–20 mA
• Stopień ochrony: IP65

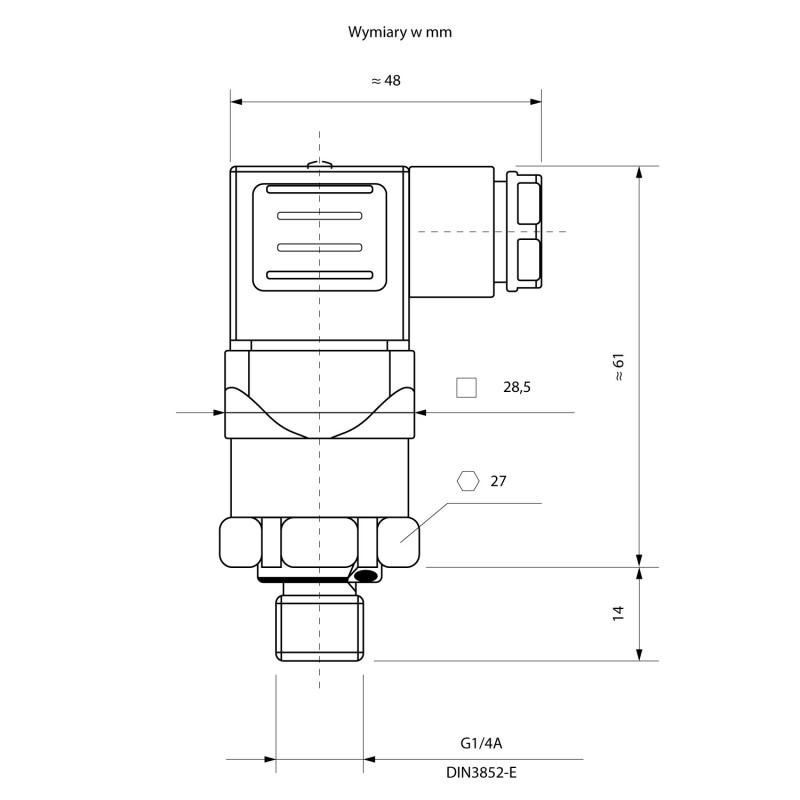

• Przyłącze: Gwint G 1/4 A DIN 3852-E
• Temperatura pracy: 0°C do +80°C
• Materiał obudowy: stal nierdzewna (V4A 1.4404)
• Dokładność pomiaru: 0,5% nieliniowości
• Zasilanie: 14–30 V DC
• Liczba cykli pracy: do 100 milionów

Wsparcie techniczne i zamienniki

Wybór odpowiedniego przetwornika ciśnienia jest kluczowy dla stabilności całego układu automatyki. Model WIKA A-10 o kodzie 12719260 to standard rynkowy, co sprawia, że posiada on szereg zamienników oraz specyficzne wymagania montażowe, o których warto pamiętać.

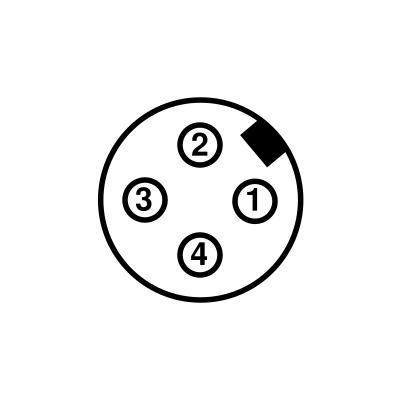

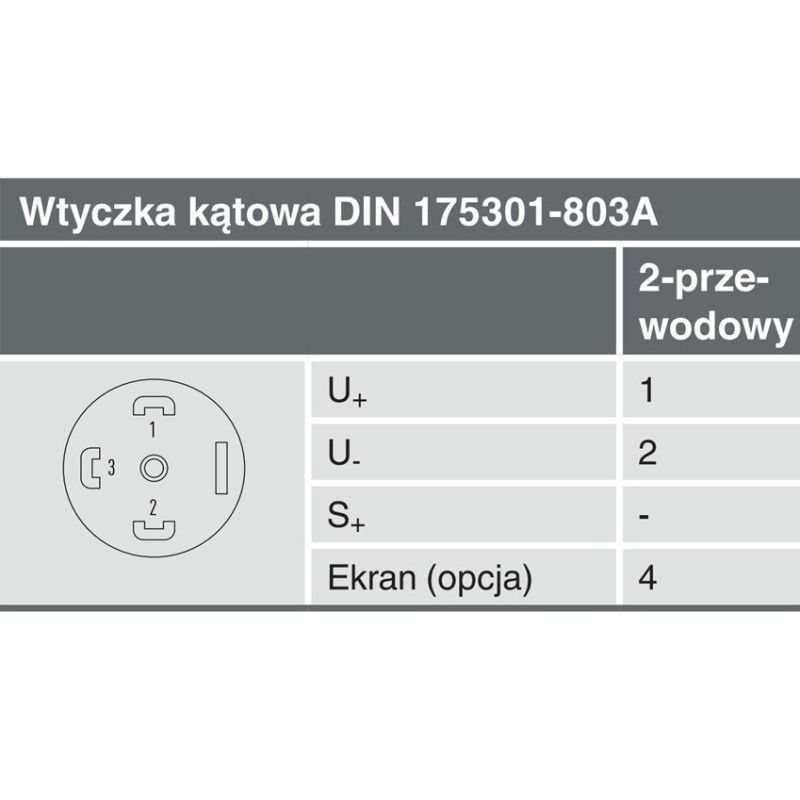

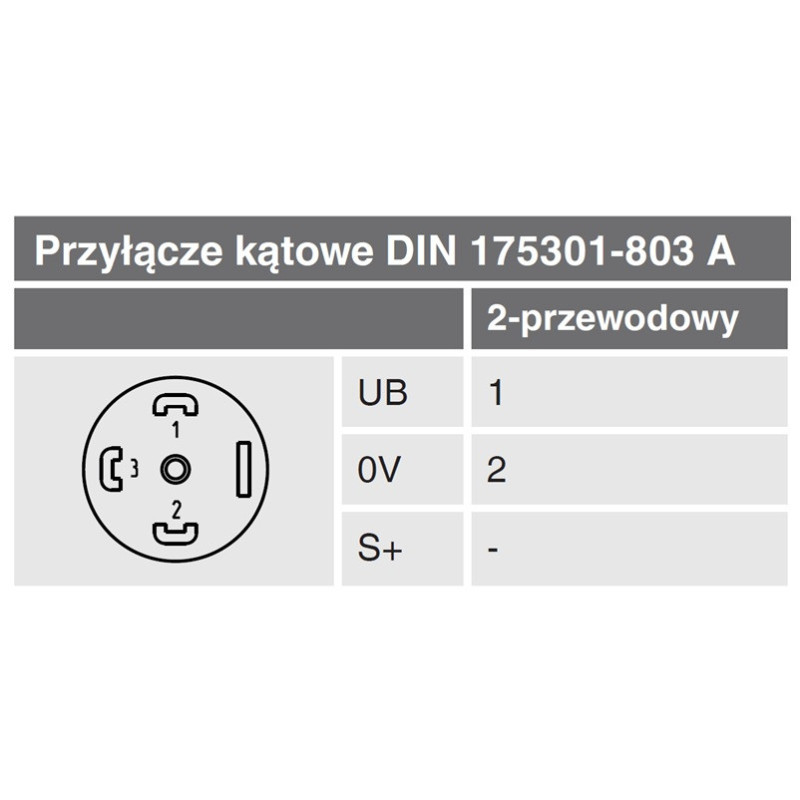

Jak poprawnie podłączyć przetwornik A-10?

Model ten wykorzystuje technikę 2-przewodową (pętla prądowa 4-20 mA).

• Pin 1: Zasilanie dodatnie (L+ / UB+)
• Pin 2: Sygnał wyjściowy / Zasilanie ujemne (0V / S+)
• Wskazówka: Przetwornik nie wymaga osobnego przewodu masowego dla sygnału – prąd płynie tą samą drogą, co zasilanie, co upraszcza okablowanie i redukuje wpływ zakłóceń.

Popularne zamienniki

Jeśli w Twojej dokumentacji widnieje inny model, WIKA A-10 (12719260) może z powodzeniem zastąpić urządzenia innych producentów o parametrach 10 bar / 4-20 mA / G 1/4:

• Danfoss: seria MBS 3000 (np. model 060G1125)
• Trafag: seria NAT 8252
• Keller: seria PA-21Y
• Aplisens: seria AS (wersja ekonomiczna)
• Jumo: seria MIDAS

Porady eksploatacyjne Sensor Standard:

• Ochrona przed uderzeniami hydraulicznymi: Jeśli przetwornik pracuje w układzie z szybkodziałającymi zaworami, zalecamy montaż dodatkowego tłumika pulsacji (dławika). Nagłe skoki ciśnienia mogą uszkodzić delikatną membranę krzemową, nawet jeśli ich wartość mieści się w zakresie statycznym.
• Kompatybilność z mediami: Stal nierdzewna 316L jest odporna na większość olejów, wodę oraz gazy techniczne. W przypadku kontaktu z silnie stężonymi kwasami lub mediami krystalizującymi, rozważ zastosowanie separatora membranowego.
• Szczelność połączenia: Przyłącze G 1/4 A posiada fabryczną uszczelkę profilowaną. Przy dokręcaniu nie ma potrzeby stosowania nadmiernej ilości taśmy teflonowej – wystarczy dokręcenie kluczem płaskim z momentem ok. 15 ... 20 Nm.

Dlaczego warto wybrać ten produkt?

• Wytrzymała konstrukcja zapewnia długotrwałą niezawodność nawet w trudnych warunkach przemysłowych
• Wysoka precyzja pomiaru przekłada się na lepszą kontrolę i optymalizację procesów produkcyjnych
• Uniwersalny zakres i bogate opcje konfiguracji pozwalają na szerokie zastosowanie w różnych branżach
• Łatwy montaż i wymiana dzięki standaryzowanym przyłączom i wtyczkom
• Ochrona IP65 zabezpiecza urządzenie przed wpływem środowiska zewnętrznego
• Wysoka odporność na czynniki chemiczne i korozję dzięki zastosowaniu wysokiej jakości stali nierdzewnej
• Dostępność wsparcia technicznego i serwisu firmy WIKA w Polsce

Przetwornik ciśnienia A-10 WIKA 10 bar to doskonałe rozwiązanie, które łączy precyzję, trwałość i łatwość integracji w systemach przemysłowych. Wybierz niezawodny produkt, który sprosta wymaganiom zaawansowanych aplikacji pomiarowych. Dostępny u nas w atrakcyjnej ofercie – zwiększ efektywność swojego procesu już dziś.
