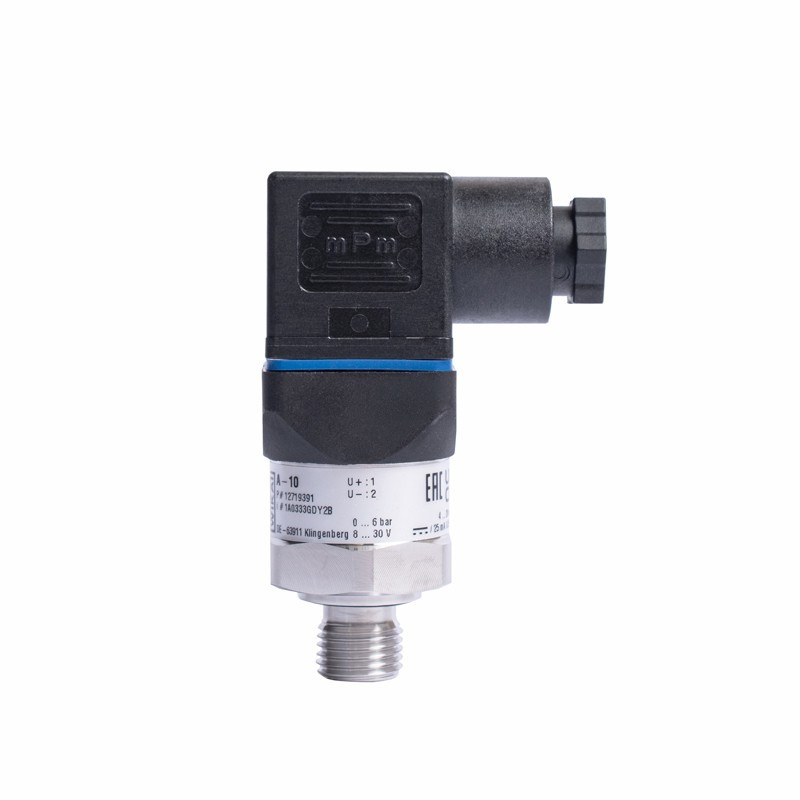

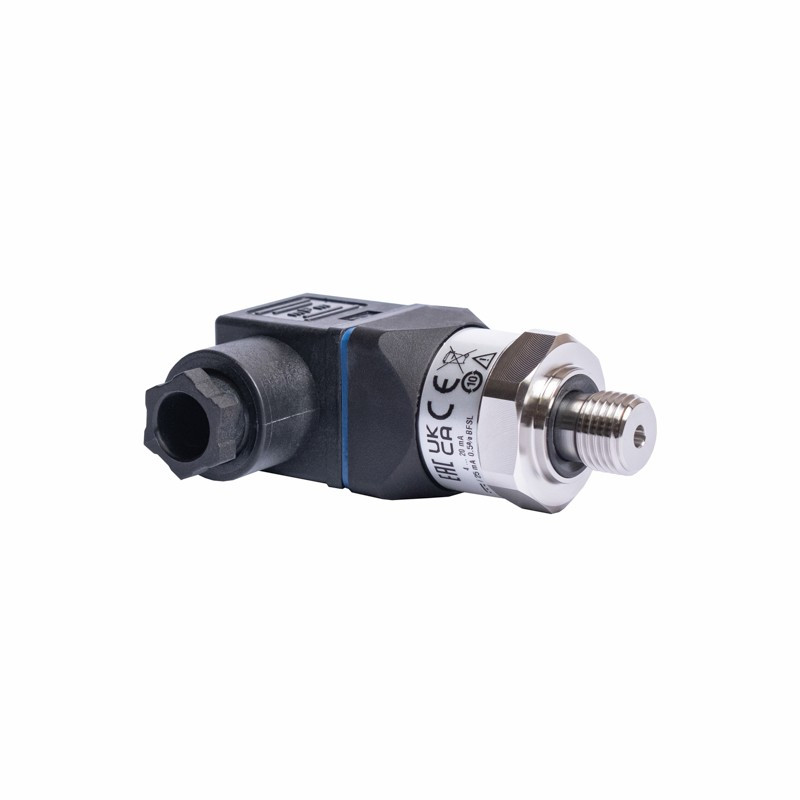

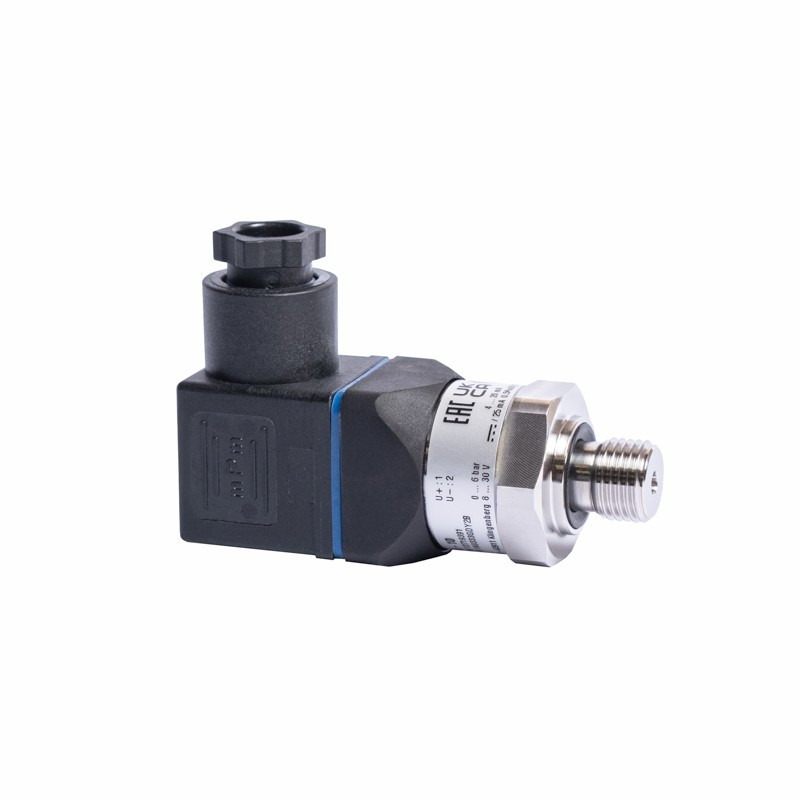

Przetwornik ciśnienia 6 bar, 4-20 mA, G1/4A | WIKA A-10 12719391

Niezawodny przetwornik ciśnienia klasy przemysłowej marki WIKA z serii A-10. Model o zakresie pomiarowym 0 ... 6 bar i standardowym sygnale wyjściowym 4-20 mA. Zaprojektowany do pracy w trudnych warunkach eksploatacyjnych, charakteryzuje się wysoką odpornością na drgania oraz wykonaniem ze stali nierdzewnej, co czyni go uniwersalnym rozwiązaniem w automatyce budowy maszyn i hydraulice.

Zastosowania

• Budowa maszyn i urządzeń: Precyzyjne monitorowanie ciśnienia w układach chłodzenia, smarowania i dozowania.
• Hydraulika i pneumatyka: Kontrola ciśnienia roboczego w agregatach, pompach oraz liniach przesyłowych.
• Technika grzewcza i klimatyzacyjna (HVAC): Monitoring ciśnienia w obiegach zamkniętych i wymiennikach ciepła.
• Kompresory i sprężarki: Sterowanie pracą sprężarek oraz zabezpieczenie przed nadmiernym wzrostem ciśnienia.
• Gospodarka wodna: Automatyzacja zestawów hydroforowych i systemów uzdatniania wody.

Najważniejsze cechy

• Kompaktowa budowa: Niewielkie wymiary pozwalają na bezproblemowy montaż w miejscach o ograniczonej przestrzeni.
• Wysoka odporność materiałowa: Części mające kontakt z medium wykonano ze stali nierdzewnej, co zapewnia trwałość w kontakcie z wodą i olejami.
• Stabilność pomiaru: Wysoka jakość elektroniki gwarantuje niskie „płynięcie” sygnału w długim okresie czasu.
• Standardowy sygnał 4-20 mA: Wysoka odporność na zakłócenia elektromagnetyczne (EMC) oraz łatwa diagnostyka (wykrywanie przerwania przewodu).
• Szybki montaż elektryczny: Wyposażony w popularny wtyk kątowy typu konektor zaworowy, co ułatwia serwis i wymianę.

Dane techniczne

• Producent: WIKA
• Symbol: A-10
• Kod produktu: 12719391
• Zakres pomiarowy: 0 ... 6 bar (ciśnienie względne)
• Sygnał wyjściowy: 4-20 mA (technika 2-przewodowa)
• Zasilanie: 8 ... 30 V DC

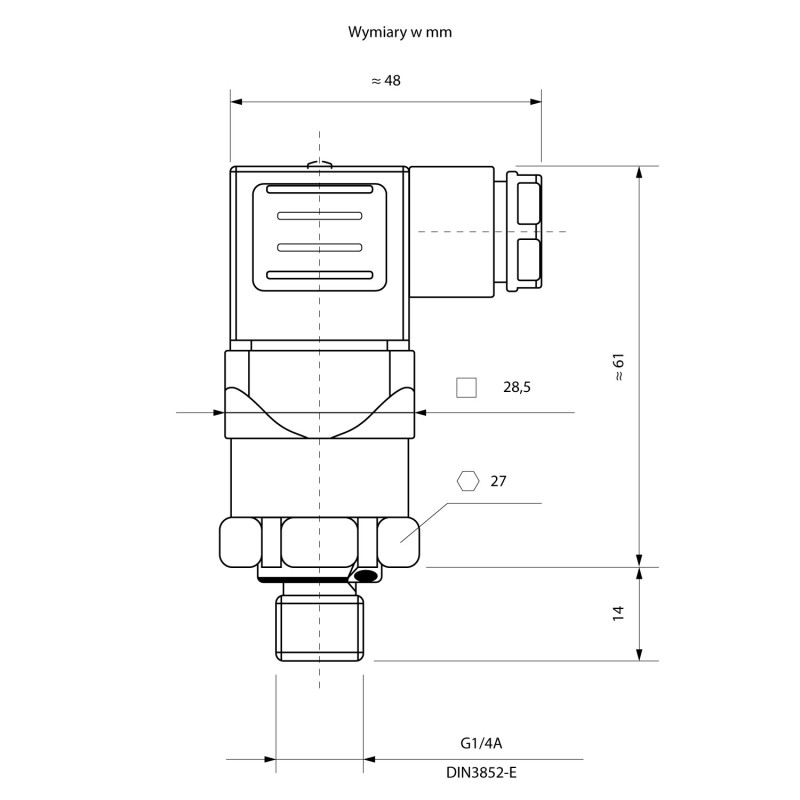

• Przyłącze procesowe: G 1/4 A DIN 3852-E
• Przyłącze elektryczne: Wtyk kątowy DIN 175301-803 A
• Materiał części zwilżanych: Stal nierdzewna 316L oraz 13-8 PH
• Klasa dokładności: 0,5% lub 1,0% zakresu (zależnie od nieliniowości)
• Stopień ochrony: IP65

Wsparcie techniczne i zamienniki

Wybór odpowiedniego przetwornika ciśnienia jest kluczowy dla stabilności całego układu automatyki. Model WIKA A-10 o kodzie 12719391 to standard rynkowy, co sprawia, że posiada on szereg zamienników oraz specyficzne wymagania montażowe, o których warto pamiętać.

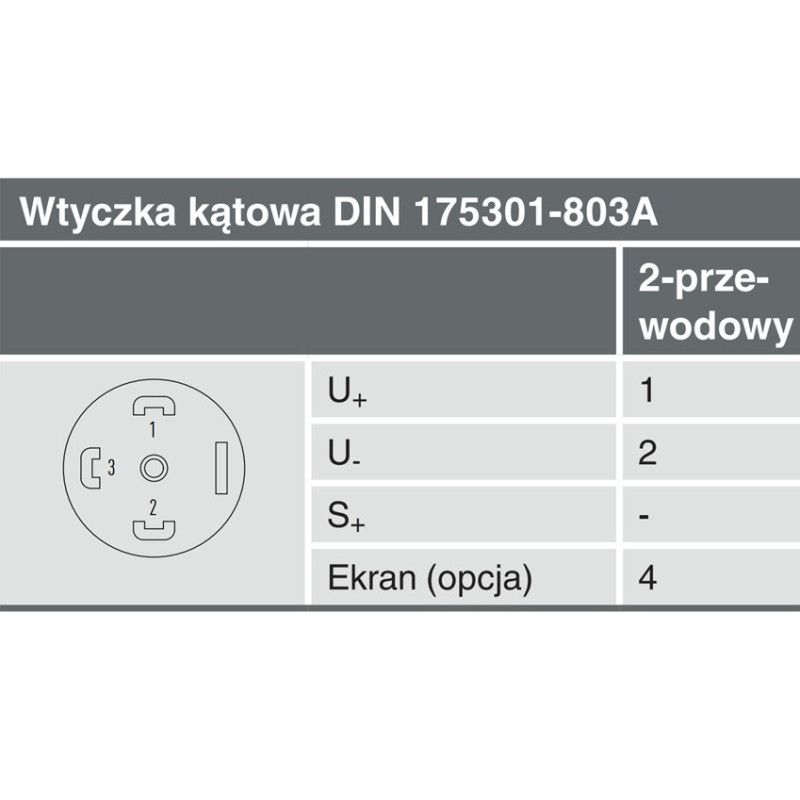

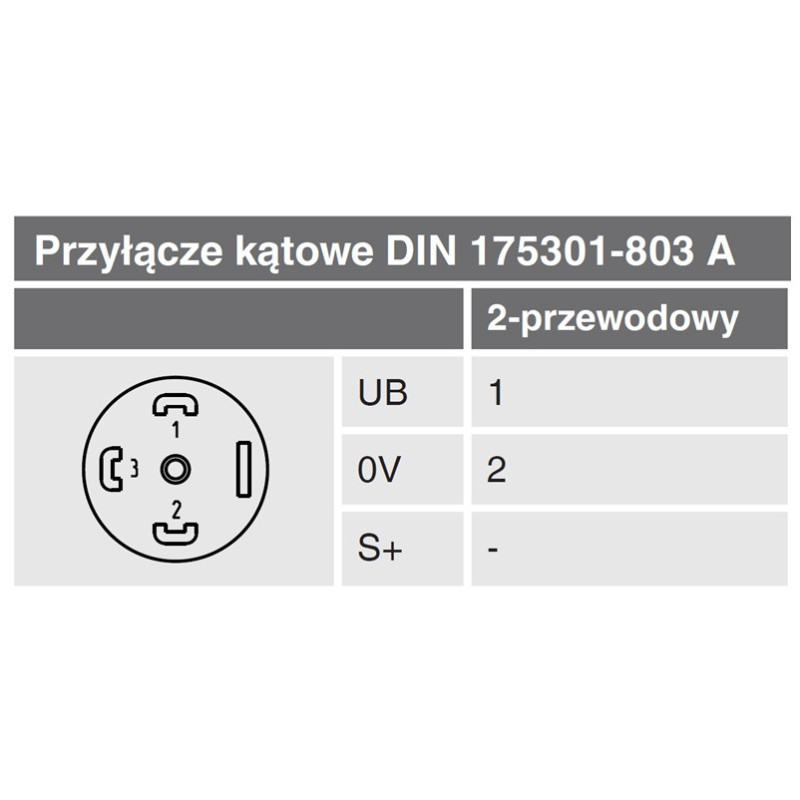

Jak poprawnie podłączyć przetwornik A-10?

Model ten wykorzystuje technikę 2-przewodową (pętla prądowa 4-20 mA).

• Pin 1: Zasilanie dodatnie (L+ / UB+)
• Pin 2: Sygnał wyjściowy / Zasilanie ujemne (0V / S+)
• Wskazówka: Przetwornik nie wymaga osobnego przewodu masowego dla sygnału – prąd płynie tą samą drogą, co zasilanie, co upraszcza okablowanie i redukuje wpływ zakłóceń.

Popularne zamienniki

Jeśli w Twojej dokumentacji widnieje inny model, WIKA A-10 (12719391) może z powodzeniem zastąpić urządzenia innych producentów o parametrach 6 bar / 4-20 mA / G 1/4:

• Danfoss: seria MBS 3000 (np. model 060G1124)
• Trafag: seria NAT 8252
• Keller: seria PA-21Y
• Aplisens: seria AS (wersja ekonomiczna)
• Jumo: seria MIDAS

Porady eksploatacyjne Sensor Standard:

• Ochrona przed uderzeniami hydraulicznymi: Jeśli przetwornik pracuje w układzie z szybkodziałającymi zaworami, zalecamy montaż dodatkowego tłumika pulsacji (dławika). Nagłe skoki ciśnienia mogą uszkodzić delikatną membranę krzemową, nawet jeśli ich wartość mieści się w zakresie statycznym.
• Kompatybilność z mediami: Stal nierdzewna 316L jest odporna na większość olejów, wodę oraz gazy techniczne. W przypadku kontaktu z silnie stężonymi kwasami lub mediami krystalizującymi, rozważ zastosowanie separatora membranowego.
• Szczelność połączenia: Przyłącze G 1/4 A posiada fabryczną uszczelkę profilowaną. Przy dokręcaniu nie ma potrzeby stosowania nadmiernej ilości taśmy teflonowej – wystarczy dokręcenie kluczem płaskim z momentem ok. 15 ... 20 Nm.

Dlaczego warto wybrać ten model?

Przetwornik WIKA A-10 o numerze katalogowym 12719391 to światowy standard w dziedzinie pomiarów ciśnienia. W przeciwieństwie do tanich zamienników, produkty WIKA przechodzą rygorystyczne testy jakościowe, co przekłada się na bezpieczeństwo całej instalacji.

• Jakość "Made in Germany": Gwarancja powtarzalności parametrów w każdej partii produkcyjnej.
• Optymalny koszt: Seria A-10 oferuje najlepszy stosunek ceny do oferowanych możliwości technicznych.
• Łatwa adaptacja: Standardowe gwinty i sygnały sprawiają, że model ten pasuje do większości sterowników PLC i wskaźników cyfrowych dostępnych na rynku.
