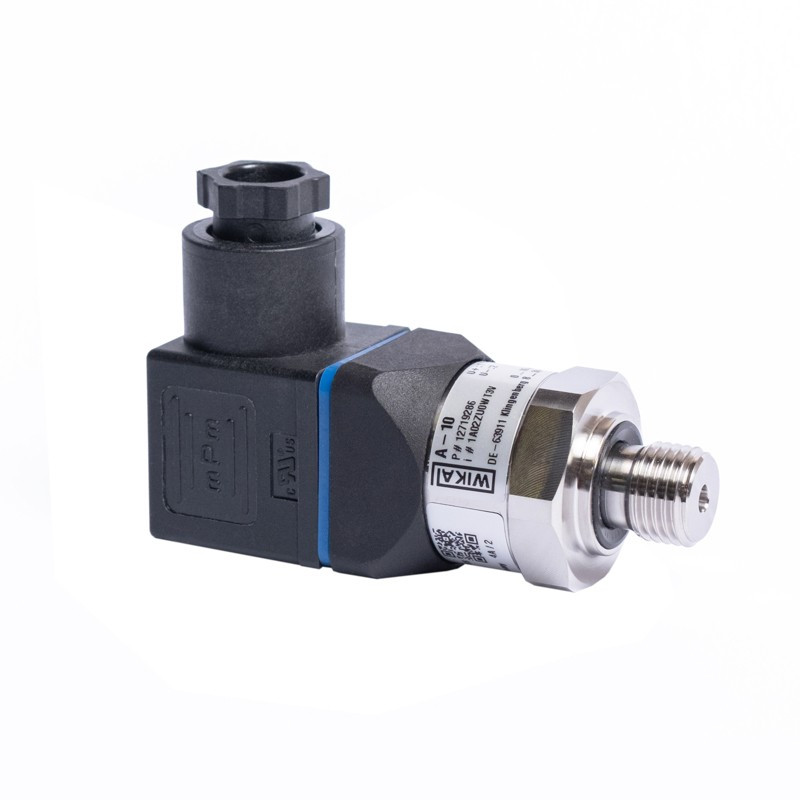

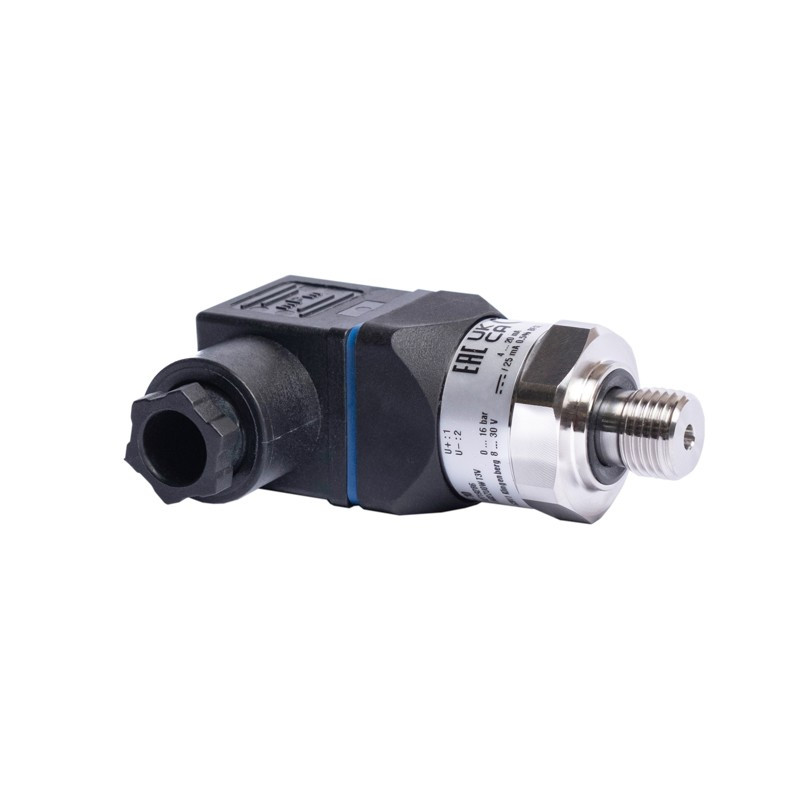

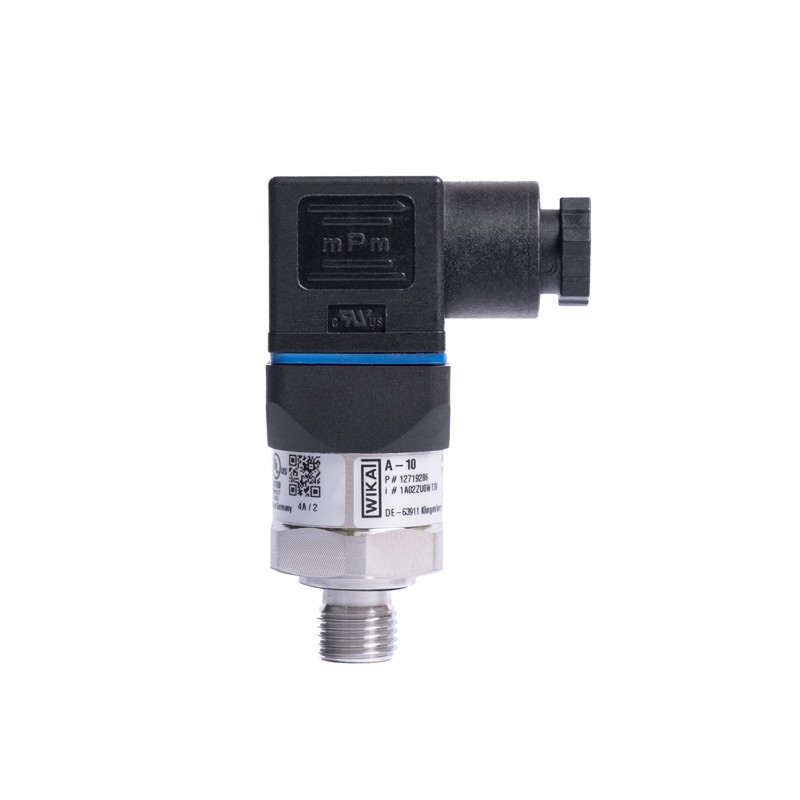

Przetwornik ciśnienia 25 bar, 0-10 V, G1/4A | WIKA A-10 12873315

keyboard_arrow_left

keyboard_arrow_right

keyboard_arrow_left

keyboard_arrow_right

Nowy
Brak na magazynie

12873315Przetwornik ciśnienia 25 bar, 0-10 V, G1/4A | WIKA A-10

Przetwornik ciśnienia 0-25 bar
Uszczelka NBR w zestawie
Przyłącze G 1/4 A
Wtyczka kątowa typu L
Wyjście 0 … 10 V
Stopień ochrony IP 65
Idealny do budowy maszyn, OEM
Branże: hydraulika, pneumatyka, pompy

,00 PLN szt./netto

Ilość:

Złącze gniazdo M12 4pin, żeńskie, proste, skręcane | binder 99 0430 14 04

77 3434 0000 50004-0500

Przewód czujnikowy M12 4-pin, kątowy, 5m PUR | binder

,12 PLN szt./netto

Szczegóły produktu

Model A-10

Typ czujnika przetwornik ciśnienia

Ciśnienie względne

Zakres ciśnienia 0 … 25 bar

Przyłącze procesowe G 1/4 A wg DIN 3852-E

Uszczelka NBR

Materiał części zwilżanych stal nierdzewna 316L

Materiał oprawy stal nierdzewna 316L

Temperatura medium 0°C … +80°C

Temperatura pracy 0°C … +80°C

Nieliniowość 0,5% BFSL

Sygnał wyjściowy 0 ... 10 V DC, 3-przewodowy

Oznaczenie pinów UB = 1, 0 V = 2, S+ = 3

Przyłącze elektryczne wtyczka typu L wg DIN EN 175301-803 A

Stopień ochrony IP 65

Napięcie zasilania 8 - 30 VDC

Waga 0,08 kg

Dane teleadresowe producenta produktu GPSR:

WIKA Polska spółka z o. o. sp. k. , ul. Łęgska 29/35 , 87-800 Włocławek , Polska

tel: +48 54 23-01-100

email: info@wikapolska.pl

Opis

Przetwornik ciśnienia A-10 WIKA 25 bar G1/4A 0-10 V

Solidny i precyzyjny przetwornik do pomiaru względnego ciśnienia w szerokim zakresie do 25 bar. Dzięki wyjściu 0-10 V oraz odpornej konstrukcji, jest idealny do monitorowania i sterowania w przemyśle, maszynach i instalacjach automatyki.

Zastosowanie

Pomiar ciśnienia w systemach hydraulicznych i pneumatycznych o większych zakresach ciśnień
Kontrola i automatyzacja procesów produkcyjnych w przemyśle maszynowym
Monitorowanie ciśnienia w instalacjach chłodniczych i sprężarkach
Zastosowanie w pojazdach specjalistycznych i maszynach budowlanych
Integracja z systemami automatyki i kontroli procesów (SCADA)
Pomiar i regulacja ciśnienia w systemach procesowych i energetyce

Najważniejsze cechy

Zakres pomiaru 0-25 bar idealny do średnich i dużych ciśnień
Standardowe wyjście prądowe 0-10 V zgodne z normami przemysłowymi
Stopień ochrony IP65 zapewniający odporność na pył i wilgoć
Przyłącze procesowe gwint G 1/4 A DIN 3852-E zgodne ze standardami montażu
Obudowa ze stali nierdzewnej wysokiej jakości (316L) odporna na korozję
Wtyczka typu L dla wygodnego i solidnego podłączenia

Dane techniczne

Zakres ciśnienia: 0 do 25 bar względne
Wyjście sygnału: 0–10 V (3-przewody)
Stopień ochrony: IP65
Przyłącze: Gwint G 1/4 A DIN 3852-E
Materiał obudowy i części zwilżanych: stal nierdzewna 316L
Temperatura medium: od 0 do +80°C
Dokładność pomiaru: do 0,5% nieliniowości
Zasilanie: 8–30 V DC
Liczba cykli pracy: do 100 mln

Wsparcie techniczne i zamienniki

Wybór odpowiedniego przetwornika ciśnienia jest kluczowy dla stabilności całego układu automatyki. Model WIKA A-10 to standard rynkowy, co sprawia, że posiada on szereg zamienników oraz specyficzne wymagania montażowe, o których warto pamiętać.

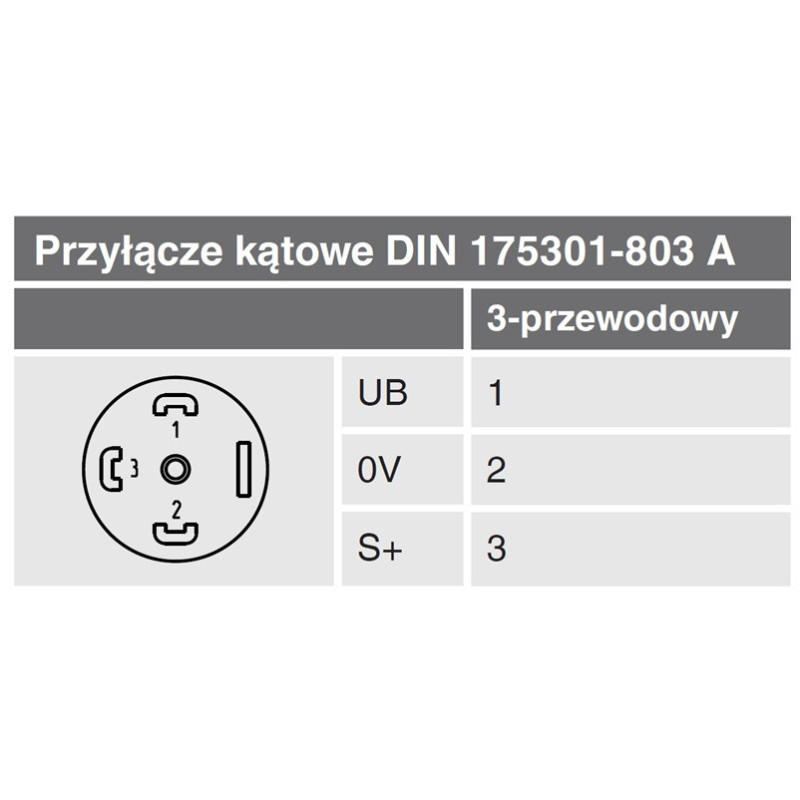

Jak poprawnie podłączyć przetwornik A-10 (0-10V)? Model ten wykorzystuje technikę 3-przewodową (analogowy sygnał napięciowy 0-10 V).

Pin 1: Zasilanie dodatnie (UB+)
Pin 2: Masa / Zasilanie ujemne (0V / UB-)
Pin 3: Sygnał wyjściowy (S+)
Wskazówka: W przeciwieństwie do wersji prądowej, wersja napięciowa 0-10 V wymaga doprowadzenia trzeciej żyły sygnałowej. Pin 2 (0V) pełni tutaj podwójną rolę – jest masą zasilania oraz punktem odniesienia dla mierzonego napięcia wyjściowego.

Popularne zamienniki Jeśli w Twojej dokumentacji widnieje inny model, WIKA A-10 może z powodzeniem zastąpić urządzenia innych producentów o parametrach 25 bar / 0-10 V / G 1/4:

Danfoss: seria MBS 3000 (wersja z wyjściem napięciowym)
Trafag: seria NAT 8252
Keller: seria PA-21Y (wersja 0-10 V)
Aplisens: seria AS (wersja ekonomiczna 0-10 V)
Jumo: seria MIDAS

Porady eksploatacyjne Sensor Standard:

Ochrona przed uderzeniami hydraulicznymi: Jeśli przetwornik pracuje w układzie z szybkodziałającymi zaworami, zalecamy montaż dodatkowego tłumika pulsacji (dławika). Nagłe skoki ciśnienia mogą uszkodzić delikatną wewnętrzną membranę, nawet jeśli ich wartość mieści się w zakresie statycznym.
Kompatybilność z mediami: Stal nierdzewna 316L jest odporna na większość olejów, wodę oraz gazy techniczne. W przypadku kontaktu z silnie stężonymi kwasami lub mediami krystalizującymi, rozważ zastosowanie separatora membranowego.
Szczelność połączenia: Przyłącze G 1/4 A posiada fabryczną uszczelkę profilowaną. Przy dokręcaniu nie ma potrzeby stosowania nadmiernej ilości taśmy teflonowej – wystarczy dokręcenie kluczem płaskim z momentem ok. 15 ... 20 Nm.

Dlaczego warto wybrać ten produkt?

Zapewnia niezawodność i precyzyjność pomiarów w wymagających warunkach przemysłowych.
Solidna konstrukcja z wysokiej klasy stali nierdzewnej gwarantuje długą żywotność urządzenia.
Standardowy sygnał napięciowy 0-10 V pozwala na bezpośrednie podłączenie do kart analogowych PLC lub sterowników HVAC (BMS) bez konieczności stosowania rezystorów bocznikujących.
Ochrona IP65 (uzyskiwana przy poprawnie skręconym wtyku kątowym) zabezpiecza przed pyłem i wilgocią, co zwiększa trwałość i odporność na warunki otoczenia.
Kompatybilny ze standardowymi systemami automatyki, łatwy w montażu i obsłudze.
Doskonały stosunek jakości do ceny dla przemysłowych rozwiązań pomiarowych.
Wsparcie techniczne i serwis dostępne od lokalnego dystrybutora WIKA.

Przetwornik ciśnienia A-10 WIKA 25 bar z wyjściem 0-10 V to solidny wybór dla szerokiego spektrum zastosowań przemysłowych oraz systemów wentylacji i klimatyzacji, gdzie liczy się dokładność i trwałość. Wybierz sprawdzony model, który usprawni monitoring ciśnienia w Twoim procesie produkcyjnym lub instalacji budynkowej. Produkt dostępny od ręki w naszym sklepie – inwestuj w jakość i niezawodność.
