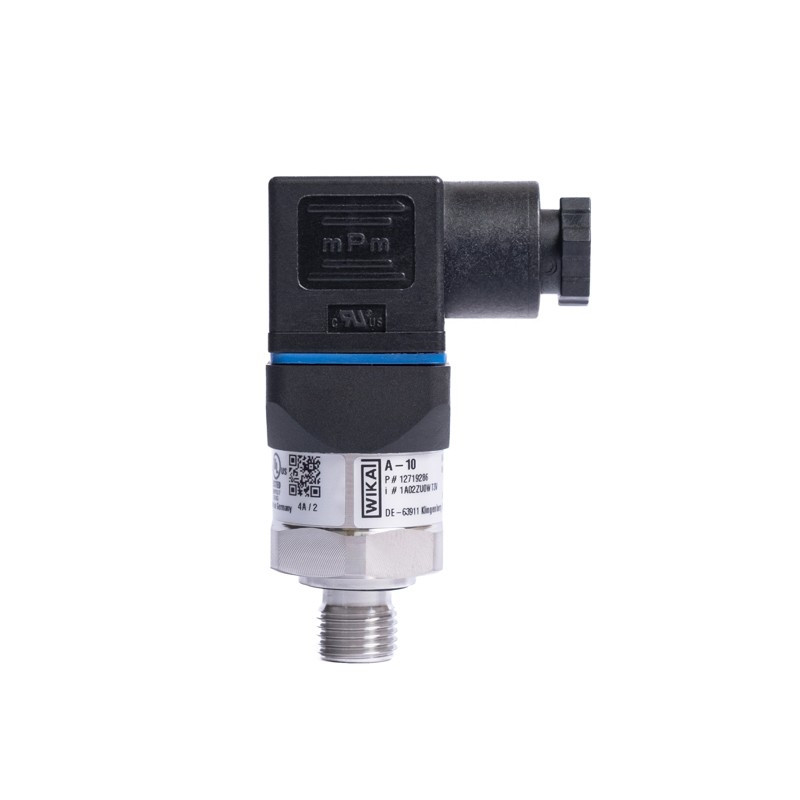

Przetwornik ciśnienia A-10 WIKA 16 bar G1/4A 4-20mA

Solidny i precyzyjny przetwornik do pomiaru względnego ciśnienia w szerokim zakresie do 16 bar. Dzięki wyjściu 4-20 mA oraz odpornej konstrukcji, jest idealny do monitorowania i sterowania w przemyśle, maszynach i instalacjach automatyki.

Zastosowanie

• Pomiar ciśnienia w systemach hydraulicznych i pneumatycznych o większych zakresach ciśnień
• Kontrola i automatyzacja procesów produkcyjnych w przemyśle maszynowym
• Monitorowanie ciśnienia w instalacjach chłodniczych i sprężarkach
• Zastosowanie w pojazdach specjalistycznych i maszynach budowlanych
• Integracja z systemami automatyki i kontroli procesów (SCADA)
• Pomiar i regulacja ciśnienia w systemach procesowych i energetyce

Najważniejsze cechy

• Zakres pomiaru 0-16 bar idealny do średnich i dużych ciśnień
• Standardowe wyjście prądowe 4-20 mA zgodne z normami przemysłowymi
• Stopień ochrony IP65 zapewniający odporność na pył i wilgoć
• Przyłącze procesowe gwint G 1/4 A DIN 3852-E zgodne ze standardami montażu
• Obudowa ze stali nierdzewnej wysokiej jakości (316L) odporna na korozję
• Wtyczka typu L dla wygodnego i solidnego podłączenia

Dane techniczne

• Zakres ciśnienia: 0 do 16 bar względne
• Wyjście sygnału: 4–20 mA (2-przewody)
• Stopień ochrony: IP65
• Przyłącze: Gwint G 1/4 A DIN 3852-E
• Materiał obudowy i części zwilżanych: stal nierdzewna 316L
• Temperatura medium: od 0 do +80°C
• Dokładność pomiaru: do 0,5% nieliniowości
• Zasilanie: 8–30 V DC
• Liczba cykli pracy: do 100 mln

Wsparcie techniczne i zamienniki

Wybór odpowiedniego przetwornika ciśnienia jest kluczowy dla stabilności całego układu automatyki. Model WIKA A-10 o kodzie 12719286 to standard rynkowy, co sprawia, że posiada on szereg zamienników oraz specyficzne wymagania montażowe, o których warto pamiętać.

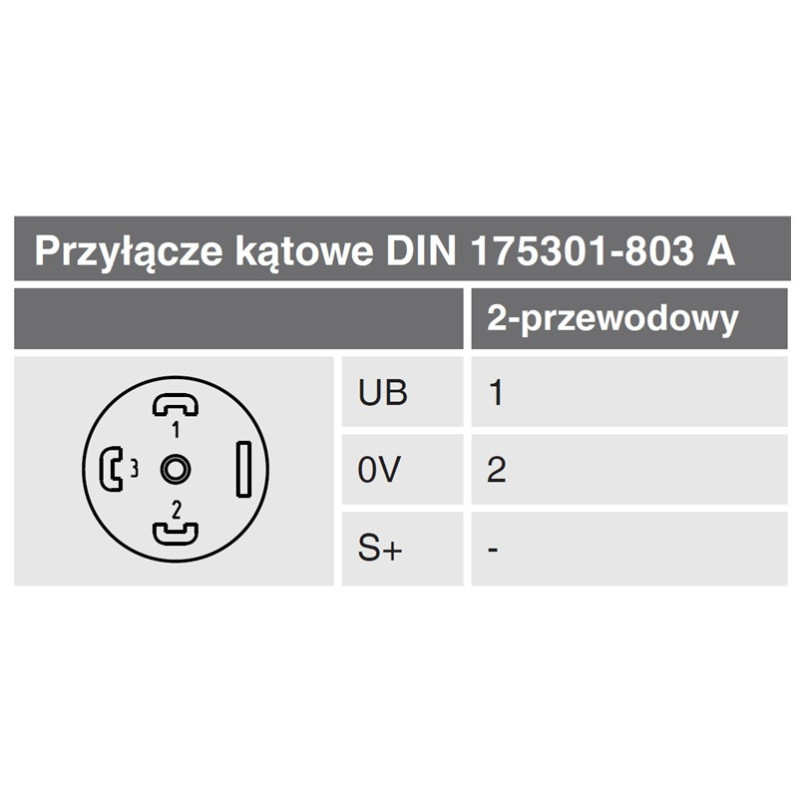

Jak poprawnie podłączyć przetwornik A-10?

Model ten wykorzystuje technikę 2-przewodową (pętla prądowa 4-20 mA).

• Pin 1: Zasilanie dodatnie (L+ / UB+)
• Pin 2: Sygnał wyjściowy / Zasilanie ujemne (0V / S+)
• Wskazówka: Przetwornik nie wymaga osobnego przewodu masowego dla sygnału – prąd płynie tą samą drogą, co zasilanie, co upraszcza okablowanie i redukuje wpływ zakłóceń.

Popularne zamienniki

Jeśli w Twojej dokumentacji widnieje inny model, WIKA A-10 (12719286) może z powodzeniem zastąpić urządzenia innych producentów o parametrach 16 bar / 4-20 mA / G 1/4:

• Danfoss: seria MBS 3000 (np. model 060G1133)
• Trafag: seria NAT 8252
• Keller: seria PA-21Y
• Aplisens: seria AS (wersja ekonomiczna)
• Jumo: seria MIDAS

Porady eksploatacyjne Sensor Standard:

• Ochrona przed uderzeniami hydraulicznymi: Jeśli przetwornik pracuje w układzie z szybkodziałającymi zaworami, zalecamy montaż dodatkowego tłumika pulsacji (dławika). Nagłe skoki ciśnienia mogą uszkodzić delikatną membranę krzemową, nawet jeśli ich wartość mieści się w zakresie statycznym.
• Kompatybilność z mediami: Stal nierdzewna 316L jest odporna na większość olejów, wodę oraz gazy techniczne. W przypadku kontaktu z silnie stężonymi kwasami lub mediami krystalizującymi, rozważ zastosowanie separatora membranowego.
• Szczelność połączenia: Przyłącze G 1/4 A posiada fabryczną uszczelkę profilowaną. Przy dokręcaniu nie ma potrzeby stosowania nadmiernej ilości taśmy teflonowej – wystarczy dokręcenie kluczem płaskim z momentem ok. 15 ... 20 Nm.

Dlaczego warto wybrać ten produkt?

• Zapewnia niezawodność i precyzyjność pomiarów w wymagających warunkach przemysłowych
• Solidna konstrukcja z wysokiej klasy stali nierdzewnej gwarantuje długą żywotność urządzenia
• Uniwersalny zakres ciśnienia i standardowe sygnały wyjściowe pozwalają na szerokie zastosowania
• Ochrona IP65 zabezpiecza przed pyłem i wilgocią, co zwiększa trwałość i odporność na warunki otoczenia
• Kompatybilny ze standardowymi systemami automatyki, łatwy w montażu i obsłudze
• Doskonały stosunek jakości do ceny dla przemysłowych rozwiązań pomiarowych
• Wsparcie techniczne i serwis dostępne od lokalnego dystrybutora WIKA

Przetwornik ciśnienia A-10 WIKA 16 bar to solidny wybór dla szerokiego spektrum zastosowań przemysłowych, gdzie liczy się dokładność i trwałość. Wybierz sprawdzony model, który usprawni monitoring ciśnienia w Twoim procesie produkcyjnym. Produkt dostępny od ręki w naszym sklepie – inwestuj w jakość i niezawodność.
