77 3434 0000 50004-0500Przewód czujnikowy M12 4-pin, żeński, kątowy, 5 m, PUR | binder 77 3434 0000 50004-0500

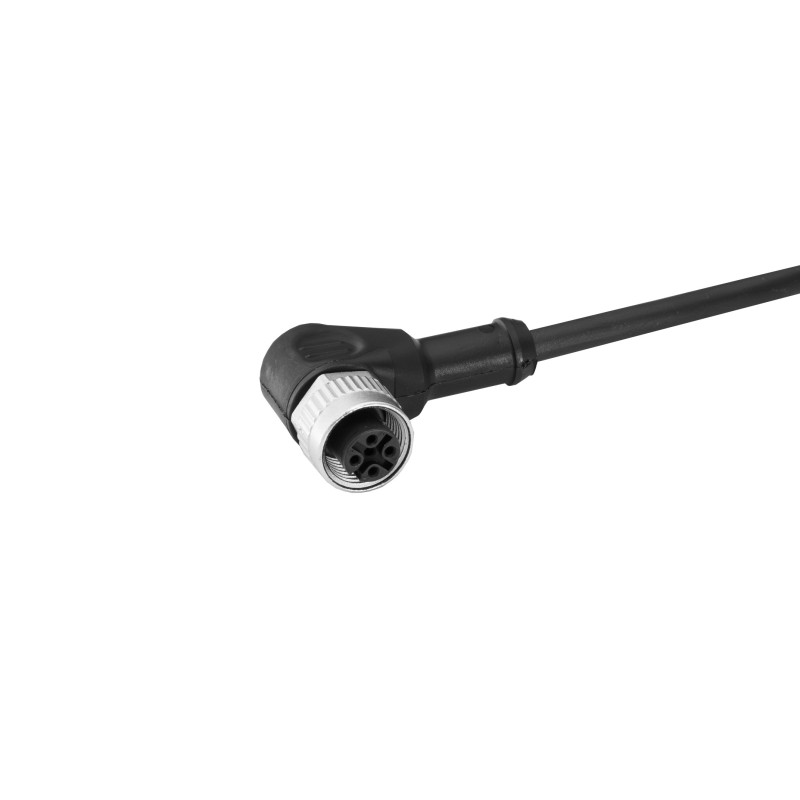

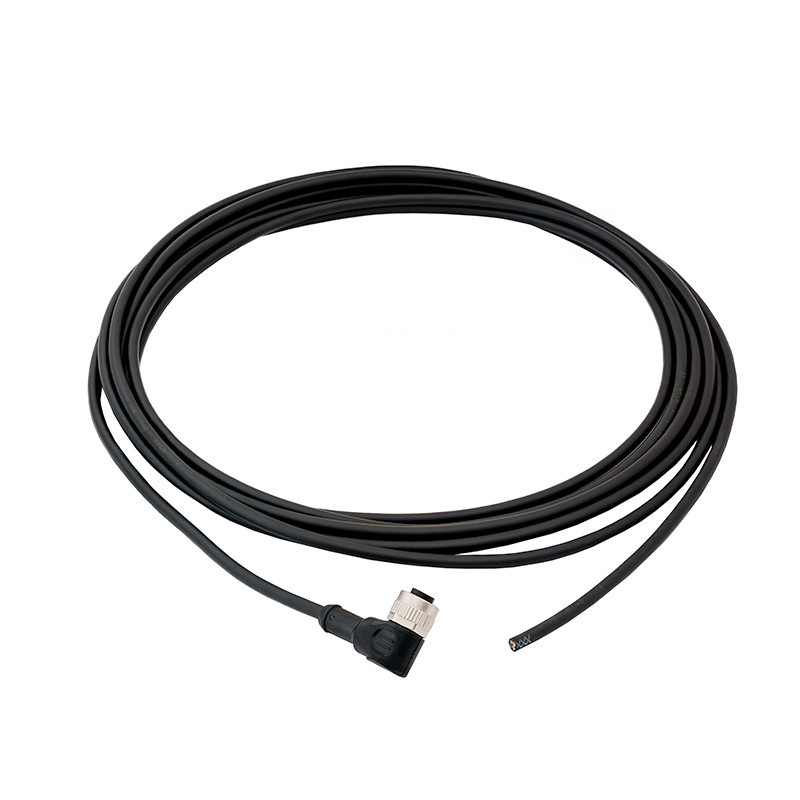

Przewód binder 77 3434 0000 50004-0500 służy do podłączania czujników, urządzeń wykonawczych oraz innych elementów automatyki wyposażonych w męskie złącze M12. Ma żeńskie, kątowe złącze M12 z kodowaniem A, cztery styki oraz czarny przewód PUR o długości 5 m. Drugi koniec przewodu stanowią wolne żyły przeznaczone do podłączenia w szafie sterowniczej, puszce przyłączeniowej albo module wejść i wyjść.

Kątowe wyprowadzenie pozwala prowadzić przewód blisko obudowy czujnika lub powierzchni montażowej. Bezhalogenowa powłoka PUR zapewnia wysoką odporność na ścieranie i sprawdza się lepiej od standardowego PVC w instalacjach ruchomych oraz środowiskach narażonych na oleje i chłodziwa. Odporność materiału na konkretne medium należy jednak zawsze potwierdzić dla warunków danej aplikacji.

Zastosowanie

• podłączanie czujników indukcyjnych, pojemnościowych, optycznych i ultradźwiękowych,
• obrabiarki CNC, centra obróbcze i maszyny produkcyjne,
• instalacje narażone na oleje, smary i chłodziwa,
• robotyka i pomocnicze osie wykonujące kontrolowane ruchy,
• prowadniki kablowe i ruchome elementy maszyn,
• przenośniki, sortowniki i linie montażowe,
• maszyny pakujące i kontrolne,
• moduły wejść i wyjść oraz rozproszone systemy sterowania,
• instalacje wymagające kątowego wyprowadzenia przewodu.

Najważniejsze właściwości

• żeńskie złącze M12 o konstrukcji kątowej 90°,
• cztery styki w kodowaniu A,
• czarny przewód PUR o długości 5 m,
• cztery żyły o przekroju 0,34 mm²,
• bezhalogenowa izolacja żył PP9Y,
• nieekranowana konstrukcja,
• pozłacane styki wykonane z CuSn,
• ponad 5 milionów cykli zginania,
• możliwość stosowania w prowadnikach kablowych,
• stopień ochrony IP68/IP69K po prawidłowym połączeniu,
• dopuszczenie UL 2238 oraz zgodność CE i UKCA.

Dane techniczne

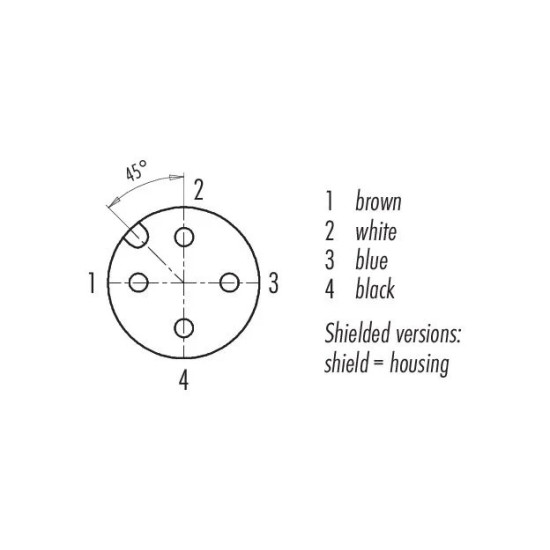

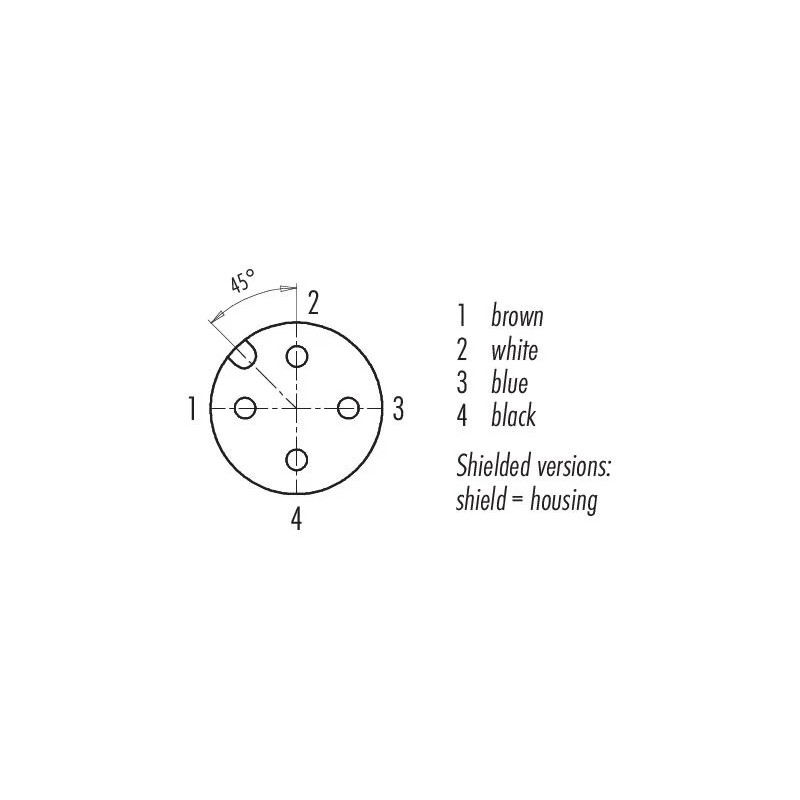

Układ pinów i kolory żył

Funkcje pinów należy zawsze sprawdzić w dokumentacji podłączanego czujnika lub urządzenia. Standardowe kolory żył nie zastępują schematu elektrycznego producenta.

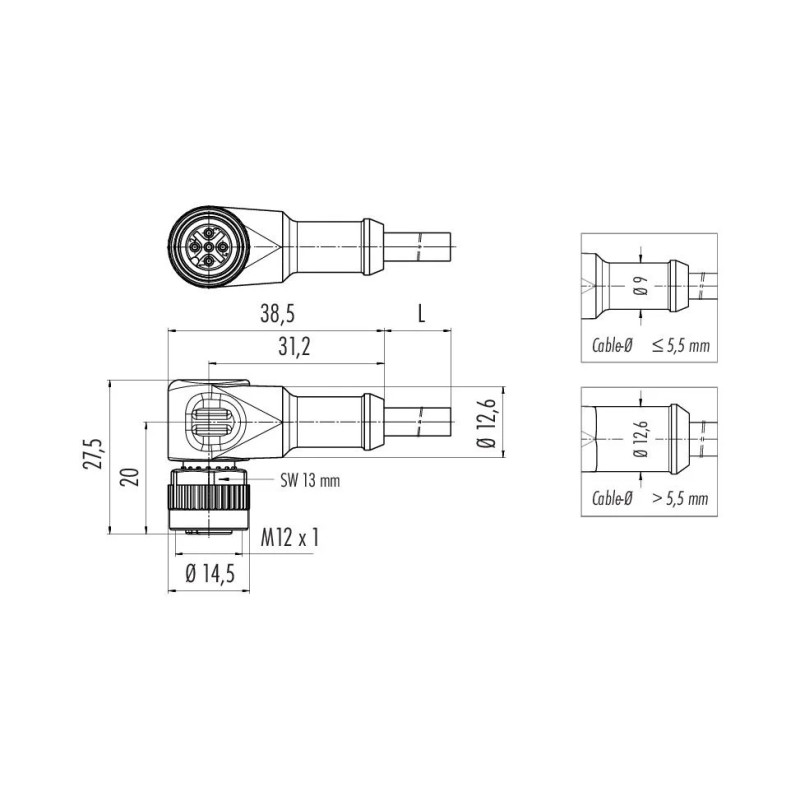

Kątowe wyprowadzenie przewodu

Kątowa konstrukcja ogranicza przestrzeń potrzebną za czujnikiem i umożliwia prowadzenie przewodu równolegle do powierzchni montażowej. Jest to szczególnie przydatne przy czujnikach zamontowanych blisko profili konstrukcyjnych, osłon albo ścian maszyny.

Kierunek wyprowadzenia należy uwzględnić przed dokręceniem nakrętki. Po zamontowaniu nie powinno się obracać formowanego korpusu przewodu względem czujnika.

Robotyka i prowadniki kablowe

Przewód może być stosowany w prowadnikach kablowych oraz aplikacjach wykonujących powtarzalne ruchy. Producent deklaruje trwałość przekraczającą 5 milionów cykli zginania przy zachowaniu wymaganych warunków prowadzenia.

W części ruchomej należy zachować promień gięcia wynoszący co najmniej dziesięciokrotność średnicy przewodu. Nie należy przekraczać parametrów prędkości, przyspieszenia i długości przesuwu określonych w dokumentacji.

Przewód nadaje się do kontrolowanych zastosowań robotycznych, ale brak podanej odporności na ciągłe skręcanie oznacza, że nie należy automatycznie traktować go jako specjalistycznego przewodu torsyjnego do wszystkich osi robota.

PUR, oleje i chłodziwa

Powłoka PUR zapewnia wysoką odporność na ścieranie i jest korzystniejszym wyborem od PVC w wielu instalacjach narażonych na oleje, smary i chłodziwa. Nie oznacza to jednak odporności na każdą substancję chemiczną ani każde stężenie.

Przed zastosowaniem przewodu w stałym kontakcie z konkretnym medium należy sprawdzić jego skład, temperaturę, stężenie oraz zalecenia producenta maszyny i przewodu.

Montaż i bezpieczeństwo

Powierzchnie uszczelniające powinny być czyste i nieuszkodzone. Pierścień gwintowany należy dokręcić momentem około 0,6 Nm, bez obracania formowanego korpusu.

Stopień ochrony IP68/IP69K obowiązuje po prawidłowym połączeniu z kompatybilnym złączem M12 o odpowiedniej szczelności. Złącze nie jest przeznaczone do stałej pracy pod wodą. Przy zastosowaniu zewnętrznym metalowe elementy należy dodatkowo zabezpieczyć przed korozją.

Przewodu nie wolno podłączać ani odłączać pod obciążeniem. Przed uruchomieniem instalacji należy sprawdzić napięcie, funkcję pinów i dopuszczalne obciążenie podłączonego urządzenia.

Możliwe zamienniki

Poniższe przewody mają zbliżoną konfigurację: żeńskie, kątowe złącze M12 A-coded, cztery żyły oraz przewód PUR o długości 5 m:

• SICK YG2A14-050UW1XLEAX, numer 2104887,
• Phoenix Contact SAC-4P-5,0-PUR/M12FR, numer 1668247,
• Pepperl+Fuchs V1-W-BK5M-PUR-U, numer 217482,
• Murrelektronik 7000-12341-6340500,
• Turck WKC4.4T-5/TXL, numer 6625516,
• ifm EVC005,
• Balluff BCC032Z / BCC M425-0000-1A-003-PX0434-050.

Przed zastosowaniem zamiennika należy porównać układ pinów, budowę wkładki, zakres temperatur, stopień ochrony, parametry pracy ruchomej oraz wymagane dopuszczenia.

Inne warianty dostępne w Sensor Standard

• Wariant kątowy, PVC, 2 m — binder 77 3434 0000 20004-0200
• Wariant kątowy, PVC, 5 m — binder 77 3434 0000 20004-0500
• Wariant prosty, PVC, 5 m — binder 77 3430 0000 20004-0500
• Wariant prosty, PUR, 5 m — binder 77 3430 0000 50004-0500
• Wariant prosty, PVC, 10 m — binder 77 3430 0000 20004-1000
• Wariant prosty, PUR, 10 m — binder 77 3430 0000 50004-1000
• Wariant kątowy, PUR, 10 m — binder 77 3434 0000 50004-1000
• Wariant kątowy, PVC, 10 m — binder 77 3434 0000 20004-1000

Korzyści z zastosowania przewodu

• oszczędność miejsca dzięki kątowemu wyprowadzeniu,
• ponad 5 milionów deklarowanych cykli zginania,
• czarny, bezhalogenowy przewód PUR,
• standardowe złącze M12 A-coded,
• napięcie znamionowe 250 V i obciążalność do 4 A,
• możliwość stosowania w prowadnikach kablowych,
• wysoki stopień ochrony po prawidłowym montażu,
• dostępność wariantów prostych, kątowych, PVC i PUR.

Najczęściej zadawane pytania

Czy przewód nadaje się do prowadnika kablowego?

Tak, przy zachowaniu minimalnego promienia gięcia oraz parametrów ruchu określonych przez producenta.

Czy można stosować go w robotyce?

Tak, w kontrolowanych aplikacjach wykonujących powtarzalne zginanie. Nie należy jednak traktować go jako uniwersalnego przewodu odpornego na nieograniczone skręcanie wokół osi robota.

Czy przewód jest bezhalogenowy?

Tak. Powłoka jest wykonana z PUR, a izolacja żył z bezhalogenowego materiału PP9Y.

Czy przewód jest ekranowany?

Nie. Produkt ma konstrukcję nieekranowaną.

Czy PUR jest odporny na każdy olej i chłodziwo?

Nie można przyjąć takiego założenia. Odporność należy sprawdzić dla konkretnego medium, temperatury, stężenia i czasu kontaktu.

Czy IP68 oznacza możliwość stałej pracy pod wodą?

Nie. Producent zaznacza, że złącza IP67/IP68 nie są przeznaczone do stałego stosowania pod wodą. Stopień ochrony obowiązuje po prawidłowym połączeniu.

Czy jest to ten sam produkt co binder 79 3434 37 04?

Numer 79 3434 37 04 jest wcześniejszym oznaczeniem katalogowym. Przed zastąpieniem starego produktu należy porównać jego kartę z aktualną specyfikacją.
