77 3434 0000 20004-1000Przewód czujnikowy M12 4-pin, żeński, kątowy, 10 m, PVC | binder 77 3434 0000 20004-1000

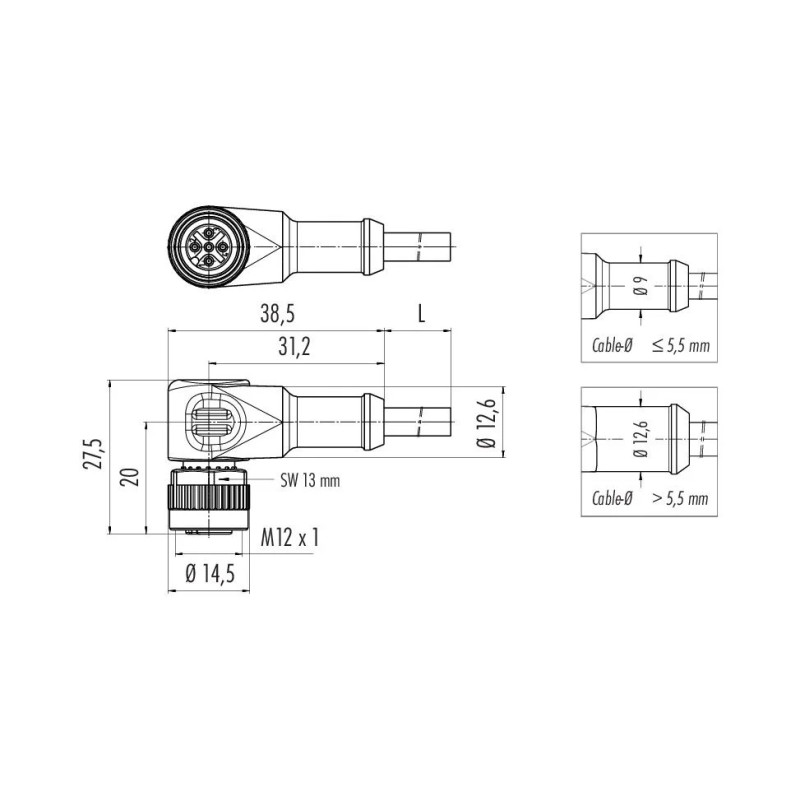

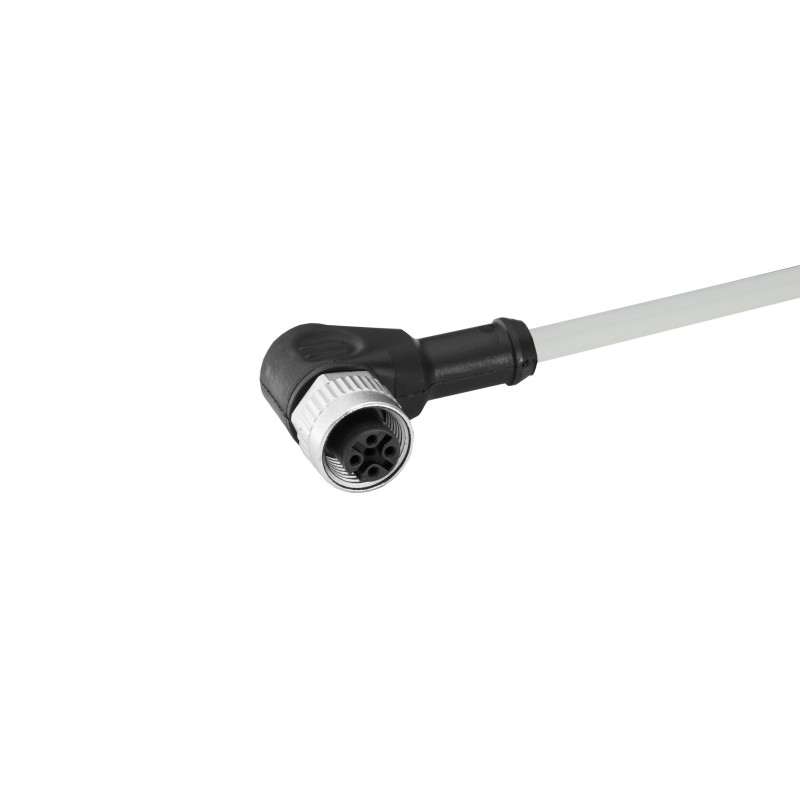

Czterożyłowy przewód czujnikowy binder 77 3434 0000 20004-1000 jest zakończony żeńskim złączem M12-A z kątowym wyprowadzeniem kabla 90°. Fabrycznie formowana konstrukcja oraz śrubowe mocowanie złącza zapewniają stabilne połączenie czujników, elementów wykonawczych i innych urządzeń automatyki przemysłowej.

Przewód ma długość 10 m, szary płaszcz PVC oraz cztery żyły o przekroju 0,34 mm². Wolny koniec umożliwia bezpośrednie podłączenie przewodów do zacisków sterownika, modułu wejść i wyjść, puszki przyłączeniowej albo szafy sterowniczej. Kątowa obudowa ułatwia montaż w miejscach, w których przestrzeń przed gniazdem jest ograniczona.

Model jest nieekranowany i nie ma diod LED. Konstrukcja przewodu pozwala również na pracę ruchomą w prowadnikach kablowych, pod warunkiem zachowania parametrów gięcia określonych przez producenta. Wcześniejszym symbolem tego wykonania był binder 79 3434 30 04.

Zastosowanie

• Podłączanie czujników indukcyjnych, pojemnościowych i fotoelektrycznych
• Instalacje automatyki przemysłowej i maszynowej
• Systemy transportowe, przenośniki i magazyny automatyczne
• Podłączenia modułów wejść i wyjść oraz rozdzielaczy sygnałowych
• Montaż w miejscach o ograniczonej przestrzeni przed gniazdem
• Prowadniki kablowe i aplikacje z kontrolowanym ruchem liniowym
• Robotyka przemysłowa w zastosowaniach niewymagających odporności na skręcanie przewodu
• Instalacje narażone na pył, wilgoć i okresowe mycie

Najważniejsze właściwości

• Kątowe złącze oszczędza miejsce i ogranicza naprężenie przewodu przy urządzeniu.
• Kodowanie A jest standardowym rozwiązaniem do przesyłania zasilania i sygnałów czujnikowych.
• Cztery żyły pozwalają obsługiwać między innymi czujniki z dodatkowym wyjściem lub funkcją komplementarną.
• Fabryczne formowanie złącza zapewnia większą szczelność niż rozwiązania skręcane podczas montażu.
• Płaszcz PVC sprawdza się w typowych instalacjach maszynowych i przemysłowych.
• Stopień ochrony IP68/IP69K umożliwia stosowanie przewodu w wymagających warunkach po prawidłowym połączeniu z odpowiednim gniazdem.
• Przewód może pracować w ruchu przy zachowaniu minimalnego promienia gięcia wynoszącego 10 średnic kabla.
• Deklarowana trwałość przekracza 2 miliony cykli zginania.

Dane techniczne

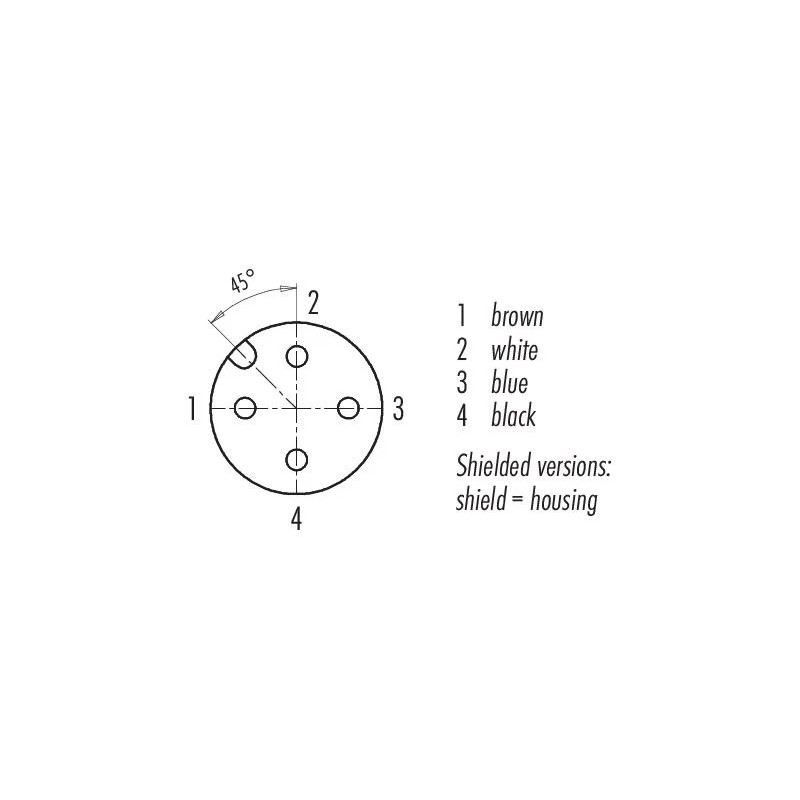

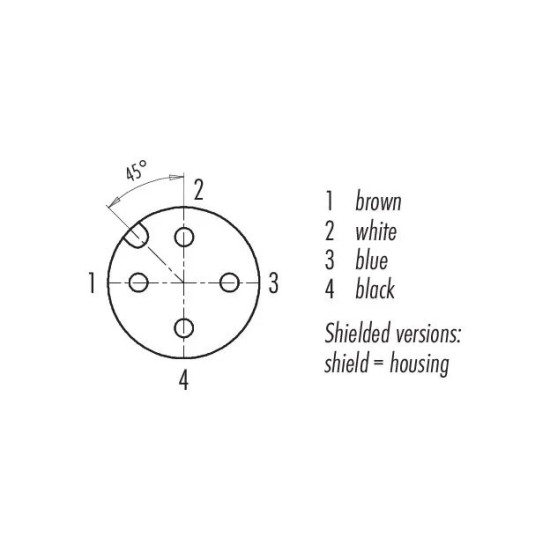

Układ styków i kolory żył

Funkcja poszczególnych żył zależy od podłączonego urządzenia. Przed wykonaniem połączenia należy sprawdzić schemat czujnika lub elementu wykonawczego.

Praca w prowadnikach kablowych i robotyce

Przewód może być wykorzystywany w aplikacjach z powtarzalnym ruchem liniowym. Producent deklaruje ponad 2 miliony cykli zginania przy zachowaniu minimalnego promienia gięcia wynoszącego 10 średnic przewodu.

W zastosowaniach robotycznych należy odróżnić ruch liniowy od ciągłego skręcania wokół osi. Karta tego modelu nie określa odporności torsyjnej, dlatego nie należy traktować go jako przewodu przeznaczonego do nieograniczonego skręcania na ramieniu robota.

Montaż i bezpieczeństwo

Złącze należy podłączać i rozłączać przy wyłączonym napięciu. Stopień ochrony obowiązuje po prawidłowym połączeniu z kompatybilnym gniazdem M12. Pierścień gwintowany należy dokręcić ręcznie z momentem około 0,6 Nm.

Podczas układania przewodu trzeba zachować promień gięcia co najmniej 5 × średnica przy instalacji nieruchomej oraz 10 × średnica podczas pracy ruchomej. Oznaczenie IP68 nie oznacza przeznaczenia przewodu do stałej pracy pod wodą.

Inne warianty dostępne w Sensor Standard

• Wersja kątowa, 4-pin, 2 m, PVC — binder 77 3434 0000 20004-0200
• Wersja kątowa, 4-pin, 5 m, PVC — binder 77 3434 0000 20004-0500
• Wersja kątowa, 4-pin, 10 m, PUR — binder 77 3434 0000 50004-1000
• Wersja prosta, 4-pin, 10 m, PVC — binder 77 3430 0000 20004-1000
• Wersja prosta, 4-pin, 10 m, PUR — binder 77 3430 0000 50004-1000

Symbole porównawcze innych producentów

Poniższe przewody mają zbliżoną konfigurację. Przed zastosowaniem należy porównać układ styków, parametry elektryczne, materiały, warunki środowiskowe oraz wymagania konkretnego urządzenia.

• Balluff BCC036R / BCC M425-0000-1A-003-VX8434-100
• SICK YG2A14-100VB3XLEAX, numer 2095898
• Turck WKC4.4T-10/TEL, numer 6625027
• Phoenix Contact SAC-4P-10,0-PVC/M12FR, numer 1415608
• Pepperl+Fuchs V1-W-10M-PVC, numer 033486
• ifm EVS025
• Murrelektronik 7000-12341-2141000

FAQ

Jakie złącze znajduje się na przewodzie?

Przewód ma żeńskie, kątowe złącze M12 × 1 z czterema stykami i kodowaniem A. Drugi koniec kabla jest pozostawiony jako wolne żyły.

Czy przewód jest ekranowany?

Nie. Binder 77 3434 0000 20004-1000 jest przewodem nieekranowanym.

Czy przewód ma diody LED?

Nie. Jest to wykonanie pasywne, bez sygnalizacji zasilania i stanu wyjścia.

Czy przewód nadaje się do prowadników kablowych?

Tak, może pracować w kontrolowanym ruchu liniowym. Należy zachować promień gięcia minimum 10 × średnica przewodu i pozostałe warunki określone przez producenta.

Czy przewód nadaje się do robotyki?

Może być stosowany w ruchomych instalacjach robotycznych niewymagających ciągłego skręcania kabla. Dla osi wykonujących ruch torsyjny należy wybrać przewód z potwierdzoną odpornością na skręcanie.

Czym różni się PVC od wariantu PUR?

PVC jest ekonomicznym rozwiązaniem do standardowych instalacji przemysłowych. PUR jest zwykle wybierany przy większym obciążeniu mechanicznym, kontakcie z olejami oraz bardziej intensywnej pracy ruchomej.

Czy IP68/IP69K obowiązuje na niepodłączonym złączu?

Nie. Deklarowany stopień ochrony jest osiągany po prawidłowym skręceniu złącza z kompatybilnym elementem M12.
