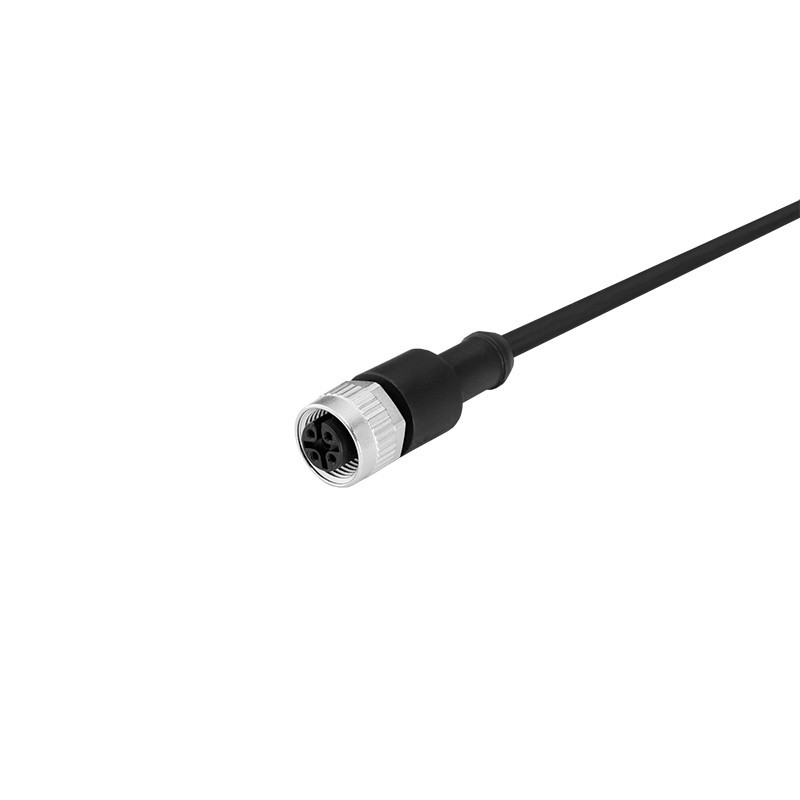

77 3430 0000 50004-0500Przewód czujnikowy M12 4-pin, żeński, prosty, 5 m, PUR | binder 77 3430 0000 50004-0500

Czterobiegunowy przewód czujnikowy M12 z prostym żeńskim złączem i wolnymi końcami żył jest przeznaczony do podłączania czujników, urządzeń wykonawczych oraz elementów automatyki przemysłowej. Złącze M12 z kodowaniem A jest zgodne z normą DIN EN 61076-2-101.

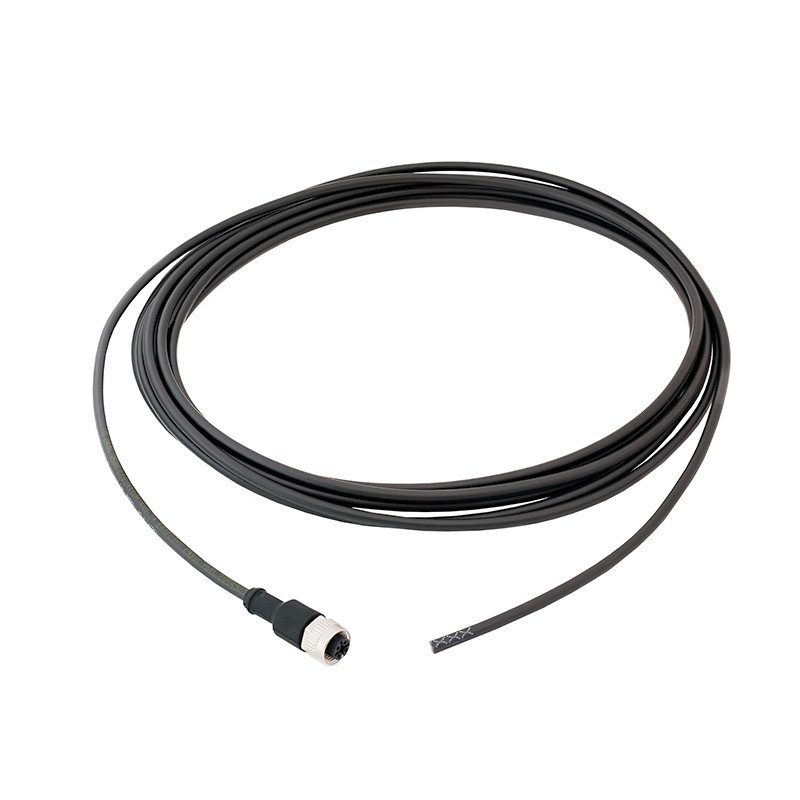

Model binder 77 3430 0000 50004-0500 ma czarny, bezhalogenowy przewód PUR o długości 5 m i przekroju żył 4 × 0,34 mm². Konstrukcja przewodu umożliwia stosowanie go w instalacjach ruchomych i prowadnikach kablowych. Producent określa trwałość na ponad 5 milionów cykli zginania.

Zastosowanie

• podłączanie czujników indukcyjnych, pojemnościowych i optycznych,
• podłączanie urządzeń wykonawczych i modułów automatyki,
• linie produkcyjne i stanowiska montażowe,
• maszyny pakujące, transportery i systemy magazynowe,
• prowadniki kablowe oraz instalacje wykonujące kontrolowany ruch,
• aplikacje robotyczne, w których przewód pracuje przez zginanie bez stałego skręcania wokół własnej osi,
• instalacje wymagające prostej osiowej konstrukcji złącza M12.

Najważniejsze właściwości

• żeńskie złącze M12, proste,
• cztery styki, kodowanie A,
• przewód PUR o długości 5 m,
• cztery żyły o przekroju 0,34 mm²,
• izolacja żył PP9Y bez halogenów,
• wykonanie nieekranowane,
• styki CuSn z powierzchnią pokrytą złotem,
• formowana konstrukcja złącza,
• niklowana nakrętka z odlewu cynkowego,
• ochrona IP68/IP69K po prawidłowym połączeniu,
• dopuszczenie UL 2238,
• ponad 5 milionów cykli zginania.

Dane techniczne

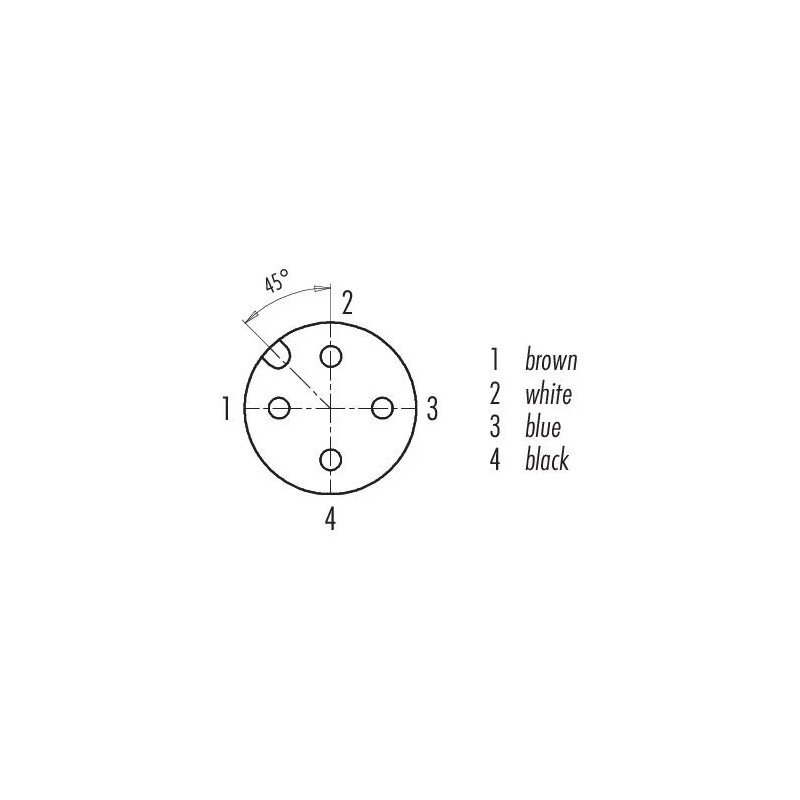

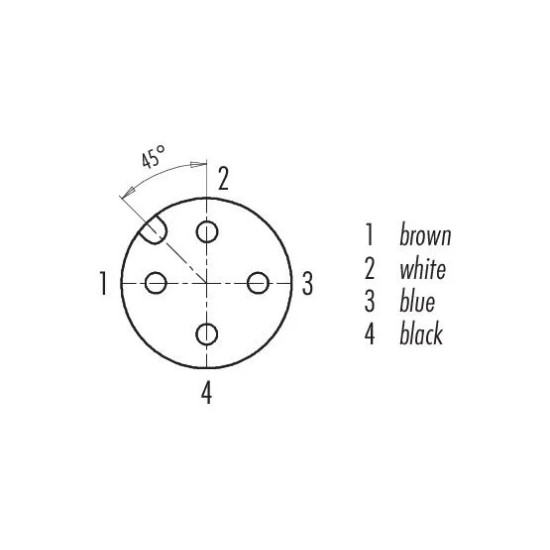

Rozkład styków i kolory żył

Funkcja pinów 2 i 4 zależy od podłączanego urządzenia. Przed uruchomieniem należy porównać rozkład wyprowadzeń z dokumentacją czujnika lub urządzenia wykonawczego.

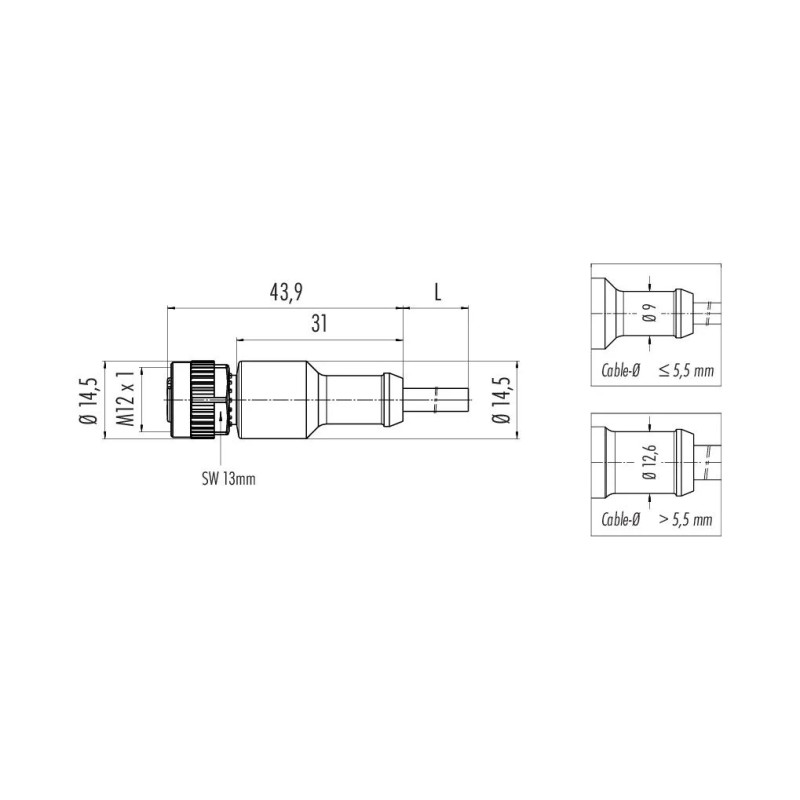

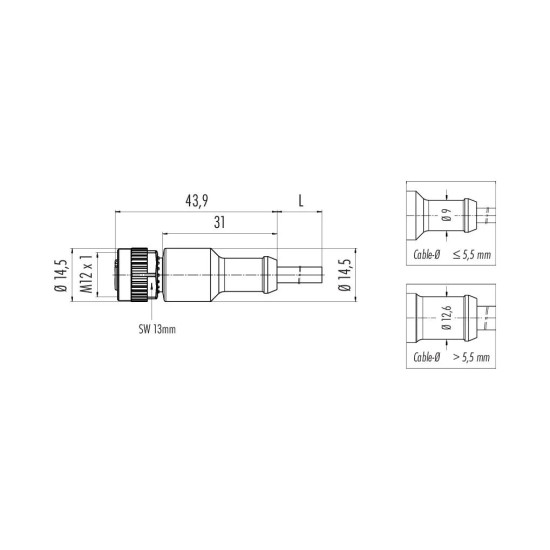

Proste wyprowadzenie przewodu

Prosta konstrukcja prowadzi przewód osiowo za złączem. Jest odpowiednia tam, gdzie za czujnikiem pozostaje wystarczająca przestrzeń i przewód może być poprowadzony bez gwałtownego załamania.

Należy zachować minimalny promień gięcia wynoszący pięciokrotność średnicy przewodu przy ułożeniu stałym oraz dziesięciokrotność średnicy podczas pracy ruchomej. Jeżeli za czujnikiem brakuje miejsca, lepszym rozwiązaniem może być wersja kątowa.

Przewód PUR w prowadnikach i robotyce

Bezhalogenowy przewód PUR jest przeznaczony do instalacji, w których występuje powtarzalne zginanie. Konstrukcja przewodu binder została określona na ponad 5 milionów cykli zginania, przy prędkości ruchu do 200 m/min.

W zastosowaniach robotycznych należy rozróżnić kontrolowane zginanie od pracy skrętnej. Karta tego modelu potwierdza parametry dla pracy przez zginanie, ale nie określa osobnej trwałości torsyjnej. Przewodu nie należy więc traktować jako uniwersalnego przewodu do wieloosiowego skręcania bez wcześniejszego sprawdzenia warunków konkretnej aplikacji.

Montaż i bezpieczeństwo

Złącze należy dokręcać równomiernie, bez używania nadmiernej siły. Orientacyjny moment dokręcania złączy M12 tego typu wynosi około 0,6 Nm, o ile dokumentacja podłączanego urządzenia nie wskazuje inaczej.

Deklarowany stopień ochrony obowiązuje po prawidłowym połączeniu kompatybilnych elementów. Nie należy łączyć ani rozłączać złącza pod obciążeniem. IP68 nie oznacza automatycznie możliwości stałej pracy pod wodą, a warunki zanurzenia trzeba uzgodnić z wymaganiami całej instalacji.

Możliwe zamienniki

Poniższe przewody mają zbliżoną konfigurację: żeńskie proste złącze M12 z kodowaniem A, cztery przewody, płaszcz PUR i długość 5 m:

• SICK YF2A14-050UW1XLEAX, numer 2104884,
• Phoenix Contact SAC-4P-5,0-PUR/M12FS, numer 1668124,
• Pepperl+Fuchs V1-G-BK5M-PUR-U, numer 218028,
• Murrelektronik 7000-12221-6340500,
• Turck RKC4.4T-5/TXL, numer 6625504,
• ifm EVC002,
• Balluff BCC032H / BCC M415-0000-1A-003-PX0434-050.

Zamienniki mogą różnić się średnicą przewodu, odpornością środowiskową, materiałem nakrętki, promieniem gięcia i dopuszczeniami. Przed wymianą należy porównać schemat pinów oraz wymagania mechaniczne i elektryczne instalacji.

Pozostałe warianty w Sensor Standard

• Wersja M12 kątowa, PUR, 5 m – binder 77 3434 0000 50004-0500
• Wersja M12 prosta, PUR, 10 m – binder 77 3430 0000 50004-1000
• Wersja M12 kątowa, PUR, 10 m – binder 77 3434 0000 50004-1000
• Wersja M12 prosta, PVC, 5 m – binder 77 3430 0000 20004-0500
• Wersja M12 kątowa, PVC, 5 m – binder 77 3434 0000 20004-0500

Korzyści

• fabrycznie formowane i gotowe do montażu złącze,
• wysoka szczelność po prawidłowym połączeniu,
• możliwość pracy w prowadnikach kablowych,
• ponad 5 milionów cykli zginania,
• bezhalogenowa izolacja żył,
• pozłacane styki zapewniające stabilne połączenie,
• wolne końce żył ułatwiające podłączenie do zacisków lub modułu sterującego.

Najczęściej zadawane pytania

Czy przewód nadaje się do prowadników kablowych?

Tak. Producent określa trwałość przewodu na ponad 5 milionów cykli zginania. Podczas pracy ruchomej należy zachować promień gięcia wynoszący co najmniej dziesięciokrotność średnicy przewodu.

Czy przewód można stosować w robotyce?

Tak, w aplikacjach wykorzystujących kontrolowane zginanie przewodu. Karta produktu nie podaje osobnej trwałości dla ciągłego skręcania, dlatego zastosowania torsyjne wymagają indywidualnej weryfikacji.

Czy IP68/IP69K obowiązuje dla niepodłączonego złącza?

Nie. Stopień ochrony dotyczy prawidłowo połączonego i dokręconego złącza z kompatybilnym elementem.

Czy produkt zastępuje numer 79 3430 37 04?

Numer 79 3430 37 04 jest wcześniejszym numerem katalogowym wskazanym przez binder dla produktu 77 3430 0000 50004-0500. Przy wymianie starszej wersji warto mimo to porównać parametry posiadanej karty produktu.

Czym przewód PUR różni się od wersji PVC?

PUR jest lepszym wyborem do powtarzalnego ruchu i prowadników kablowych. PVC jest rozwiązaniem ekonomicznym stosowanym przede wszystkim w instalacjach nieruchomych.
