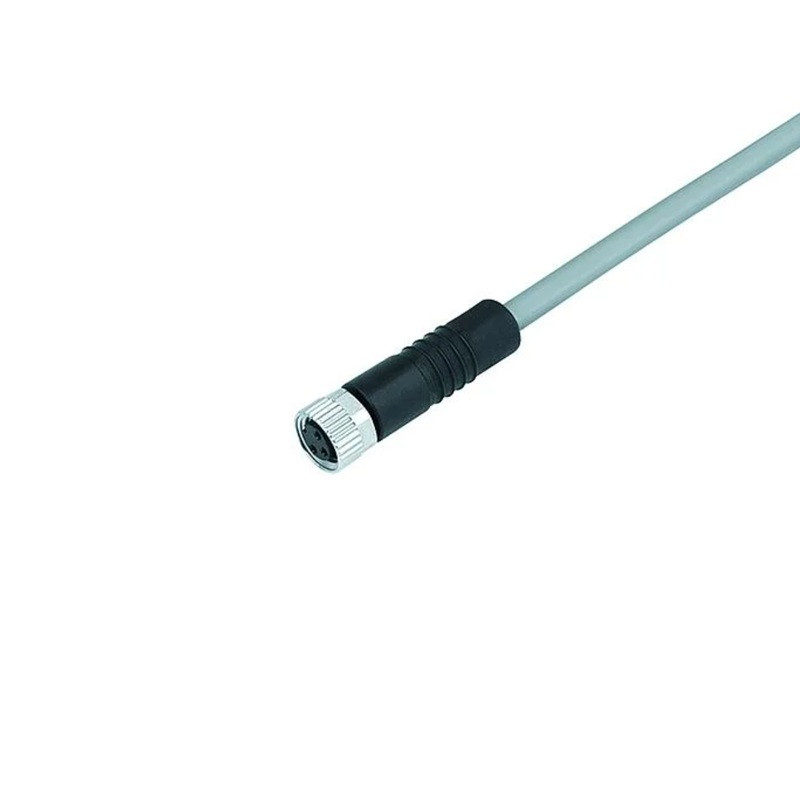

Przewód czujnikowy M8 4-pin, żeński, prosty, 5m, PVC | binder 77-3406-0000-20004-0500

Czteropinowy żeński przewód czujnikowy M8 (gniazdo proste 180°) o długości 5 metrów z PVC to profesjonalny, fabrycznie zalewany element połączeniowy, opracowany z myślą o stabilnej pracy w zaawansowanych układach automatyki przemysłowej. Model Binder 77-3406-0000-20004-0500 oferuje pełne wsparcie dla urządzeń wymagających czterech linii sygnałowych, zachowując doskonały balans pomiędzy mechaniczną trwałością a efektywnością kosztową. Monolityczna, wtryskiwana konstrukcja gwarantuje najwyższy stopień szczelności, a zagięcie złącza pod kątem 90° pozwala na bezproblemowy montaż w miejscach o mocno ograniczonej przestrzeni. Dzięki powłoce z wysokiej jakości PVC, kabel idealnie sprawdza się w standardowych aplikacjach przemysłowych, gwarantując optymalną elastyczność i długą żywotność.

Zastosowanie

• Robotyka i długie koryta kablowe: Okablowanie ruchomych ramion robotów przemysłowych, manipulatorów oraz bezpieczne prowadzenie sygnałów w rozbudowanych wiązkach i korytach kablowych.
• Obsługa zaawansowanej sensoryki (4-pin): Podłączanie czujników indukcyjnych, optycznych i pojemnościowych M8 wyposażonych w wyjścia komplementarne (NO+NC), czujników diagnostycznych oraz urządzeń pracujących w standardzie IO-Link.
• Średnie i duże stanowiska maszynowe: Łączenie komponentów automatyki na dystansie do 5 metrów, co pozwala na bezpośrednie doprowadzenie sygnału z obiektu do szafy sterowniczej lub wyspy I/O bez konieczności stosowania przedłużaczy.
• Montaż w niszach i ograniczonej przestrzeni: Ergonomiczne wyprowadzenie kabla z czujników umieszczonych blisko barier mechanicznych, gdzie przewód musi natychmiast odejść prostopadle do osi sensora.
• Seryjna budowa maszyn (OEM): Gotowy element instalacyjny pozwalający na powtarzalny, szybki montaż i optymalizację kosztów struktur kablowych w budowanych maszynach.

Najważniejsze cechy

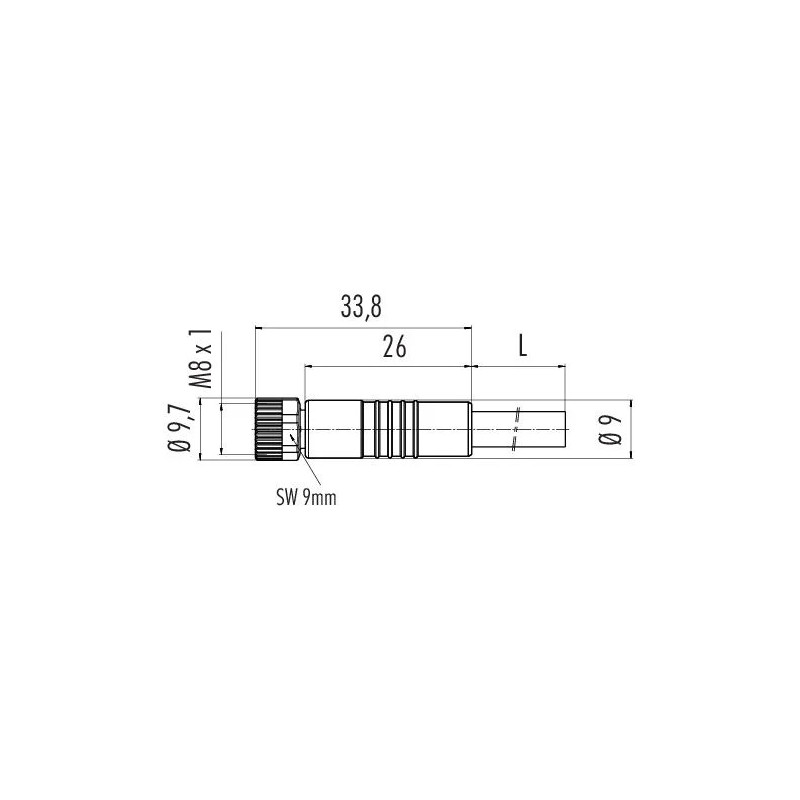

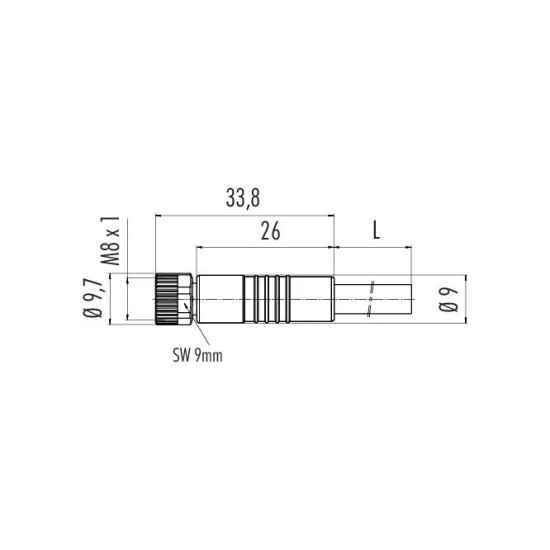

• Typ złącza: M8, gniazdo kablowe (żeńskie), wersja prosta 180°.

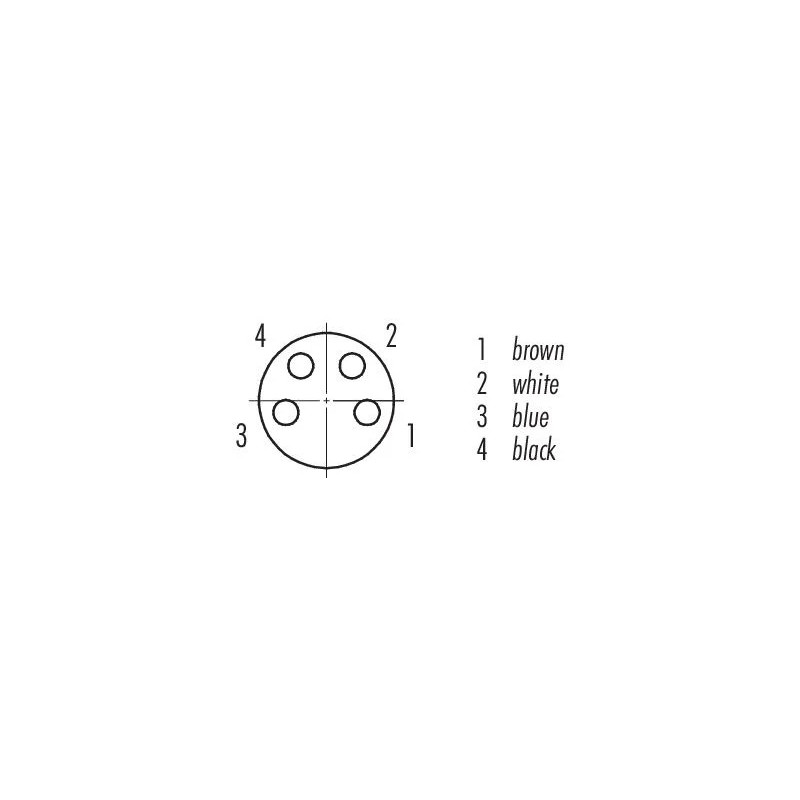

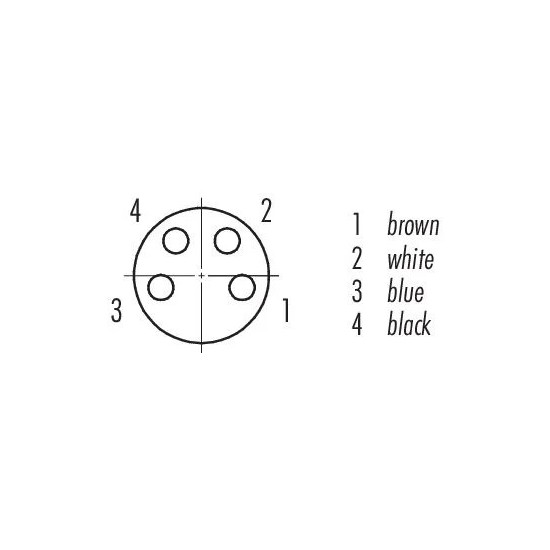

• Liczba pinów: 4-biegunowe ze standaryzowanym kodowaniem typu A.
• Materiał: PVC – wysoka odporność dielektryczna, optymalna elastyczność i znakomity stosunek jakości do ceny.
• Długość przewodu: 5 metrów – rozszerzony zasięg umożliwiający swobodne projektowanie tras kablowych na maszynie.
• Konstrukcja: Fabrycznie zalewana (overmolded), nieekranowana – monolityczne i szczelne scalenie wtyku z kablem.
• Klasa ochrony: IP67 – całkowite zabezpieczenie przed wnikaniem pyłu oraz pełna odporność na zachlapania i wilgoć.
• Blokada mechaniczna: Gwintowana nakrętka M8 x 1 z mosiądzu niklowanego, skutecznie chroniąca przed drganiami i wibracjami.

Dane techniczne

• Rodzaj konektora: Żeński (gniazdo), prosty 180°, zintegrowany z przewodem
• Ilość kontaktów: 4 piny
• Materiał: PVC
• Długość przewodu: 5,0 m
• Maksymalne napięcie: 30 V AC / DC
• Maksymalny prąd (40 °C): 4 A
• Klasa szczelności: IP67 (po pełnym skręceniu z przeciwwtykiem)
• Montaż mechaniczny: Blokada gwintowana M8 x 1 (metalowa nakrętka)
• Przekrój żył przewodu: 4 x 0,25 mm²
• Materiał styków: Brąz (CuSn), pokryty szlachetnym złotem (Au)
• Zakres temperatur pracy (układ statyczny): -25°C ... +85°C

Wsparcie techniczne i zamienniki

Przewód przyłączeniowy Binder 77-3406-0000-20004-0500 w pełni odpowiada międzynarodowym normom przemysłowym dla okrągłych złączy sygnałowych M8. Sprawia to, że stanowi on bezpośredni i w pełni kompatybilny odpowiednik dla gotowych przewodów 4-pinowych z PVC innych czołowych producentów automatyki. W instalacjach z powodzeniem zastępuje m.in.:

• Pepperl+Fuchs: V31-GM-5M-PVC (Numer artykułu: 109030)
• Sick: YF8U14-050VA3XLEAX (Numer artykułu: 2095889)
• Phoenix Contact: SAC-4P- 5,0-PVC/M 8FS (Numer artykułu: 1403252)
• Balluff: BCC0543 (BCC M314-0000-10-003-VX44T2-050)
• Murrelektronik: 7000-08061-6110500
• ifm: EVT135
• Turck: PKG4M-5/TEL (Numer artykułu: 6625062)

Dlaczego ten przewód to wybór profesjonalistów?

• Idealne dopasowanie do koryt i ramion robotów: Prosta konstrukcja 180° sprawia, że przewód ściśle przylega do elementów konstrukcyjnych i nie wystaje poza skrajnię roboczą manipulatorów oraz koryt kablowych. Zapobiega to przypadkowym mechanicznym zahaczeniom i uszkodzeniom wiązki w trakcie ruchu maszyn.
• Pełny zasięg 5 metrów bez sztukowania: Długość 5m pozwala na swobodne ułożenie kabla wewnątrz długich prowadnic i koryt kablowych. Eliminuje to konieczność stosowania pośrednich kostek połączeniowych, co bezpośrednio redukuje ryzyko awarii i spadków napięć.
• Fabryczny montaż Plug & Play: Produkt dostarczany jest jako gotowy i przetestowany laboratoryjnie komponent. Brak potrzeby ręcznego ściągania izolacji, lutowania czy skręcania dławików skraca czas przezbrojenia lub instalacji na obiekcie do kilkunastu sekund.

Dlaczego warto wybrać ten produkt?

• Ekonomia i sprawdzona jakość: Zastosowanie PVC gwarantuje doskonałe parametry pracy w standardowym środowisku przemysłowym, oferując bardzo atrakcyjny koszt zakupu przy zachowaniu legendarnej precyzji marki Binder.
• Szczelność klasy IP67: Fabryczny proces wtrysku tworzy jednolitą, spójną barierę. Uniemożliwia ona zasysanie wilgoci czy chłodziwa pod izolację (brak efektu kapilarnego), co kompleksowo chroni elektronikę przed zwarciem.
• Czysty sygnał dzięki złoconym stykom: Pokrycie pinów grubą warstwą złota (Au) trwale zabezpiecza złącze przed patynowaniem i utlenianiem, zapewniając bezbłędny przesył danych pomiarowych i sygnałów sterujących.
• Niezawodność marki Binder: Wybierając komponent niemieckiego lidera technologii połączeń okrągłych, zyskujesz pewność idealnego dopasowania wymiarowego i najwyższej trwałości mechanicznej.

Przewód czujnikowy M8 binder gniazdo proste 4-pin 5m PVC (77-3406-0000-20004-0500) to doskonała inwestycja w bezpieczne, uporządkowane i wysoce ekonomiczne okablowanie maszynowe. Idealny wybór do dynamicznych aplikacji robotycznych, systemów IO-Link oraz precyzyjnego prowadzenia sygnałów w korytach kablowych.
