77 3406 0000 50004-0500Przewód czujnikowy M8 4-pin, żeński, prosty, 5 m, PUR | binder 77 3406 0000 50004-0500

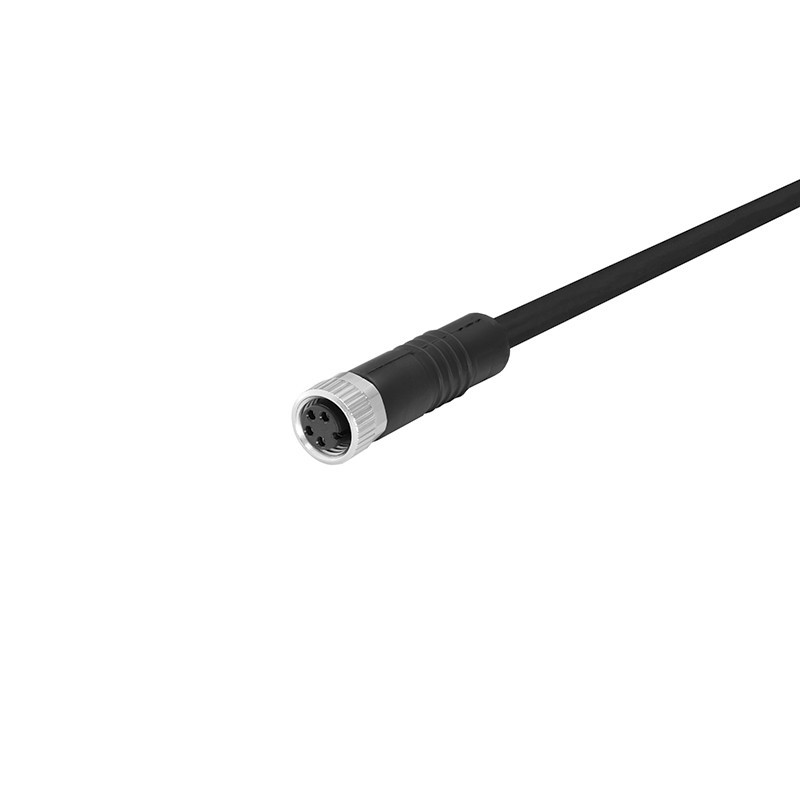

Przewód czujnikowy binder 77 3406 0000 50004-0500 jest gotowym przewodem przyłączeniowym z prostym żeńskim złączem M8 A-coded i czterema stykami. Służy do podłączania czujników, elementów wykonawczych i innych urządzeń automatyki przemysłowej do modułów wejściowych, sterowników oraz szaf sterowniczych.

Czarny przewód PUR o długości 5 metrów został przystosowany do instalacji stacjonarnych i pracy ruchomej. Może być stosowany w prowadnikach kablowych, maszynach produkcyjnych oraz robotyce. Fabrycznie formowane złącze zapewnia szczelność IP67/IP69K po prawidłowym połączeniu z kompatybilnym urządzeniem.

Zastosowanie

• Podłączanie czujników indukcyjnych, optycznych i pojemnościowych.
• Podłączanie czujników z wyjściem PNP lub NPN.
• Czujniki wykorzystujące dodatkowy sygnał na styku 2.
• Systemy IO-Link wykorzystujące złącze M8 A-coded.
• Linie produkcyjne i stanowiska montażowe.
• Maszyny pakujące, sortujące i transportujące.
• Roboty przemysłowe i urządzenia wykonujące ruchy cykliczne.
• Prowadniki kablowe oraz ruchome części maszyn.
• Magazyny automatyczne i systemy transportu wewnętrznego.

Najważniejsze cechy

• żeńskie złącze M8,
• wykonanie proste,
• cztery styki,
• kodowanie A,
• wolny koniec przewodu,
• czarny przewód PUR o długości 5 m,
• cztery żyły o przekroju 0,34 mm²,
• konstrukcja nieekranowana,
• bezhalogenowa izolacja żył PP9Y,
• ponad 5 milionów cykli zginania,
• możliwość pracy w prowadnikach kablowych,
• stopień ochrony IP67/IP69K,
• fabrycznie formowane złącze,
• zgodność z DIN EN 61076-2-104.

Dane techniczne

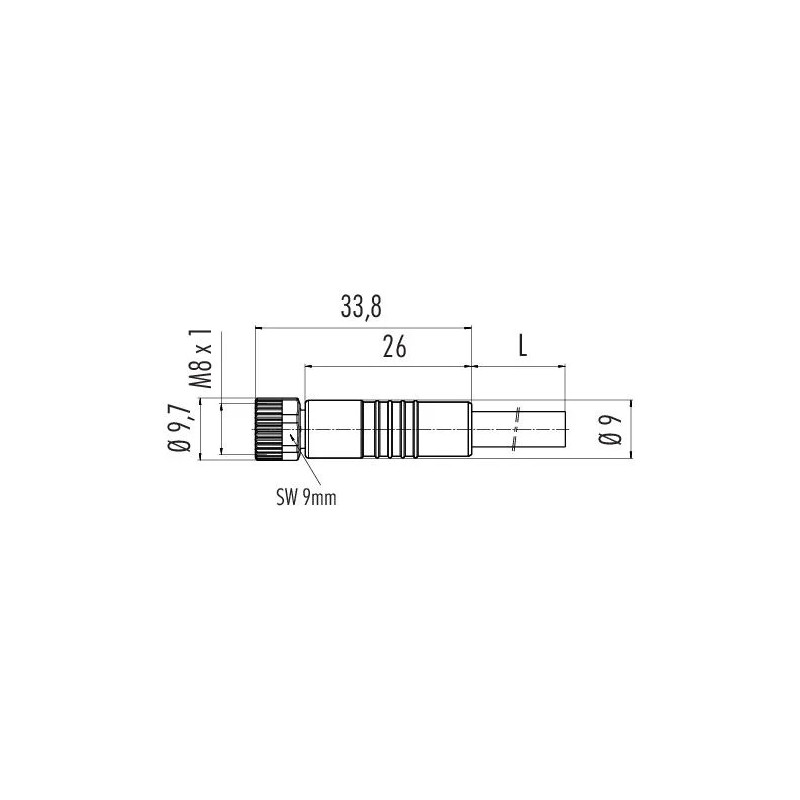

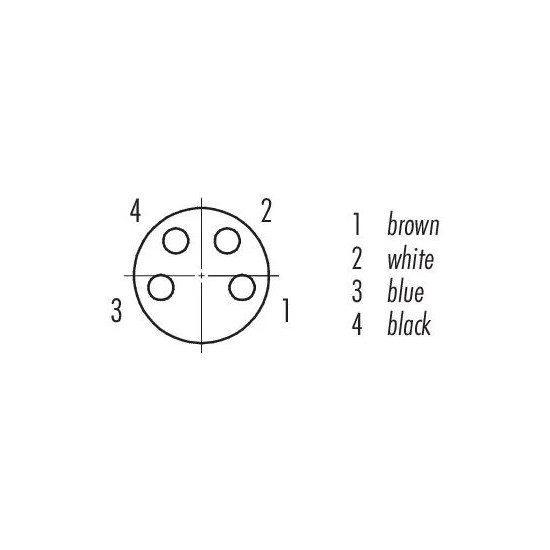

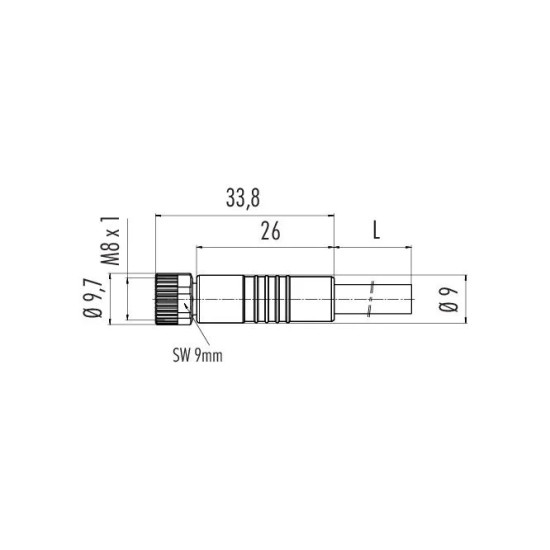

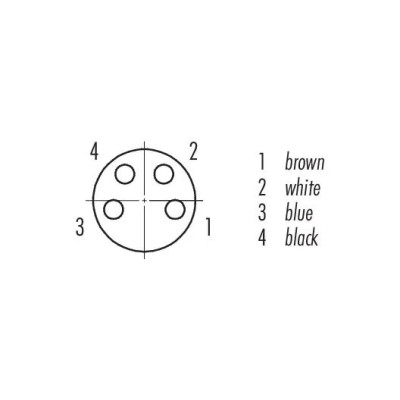

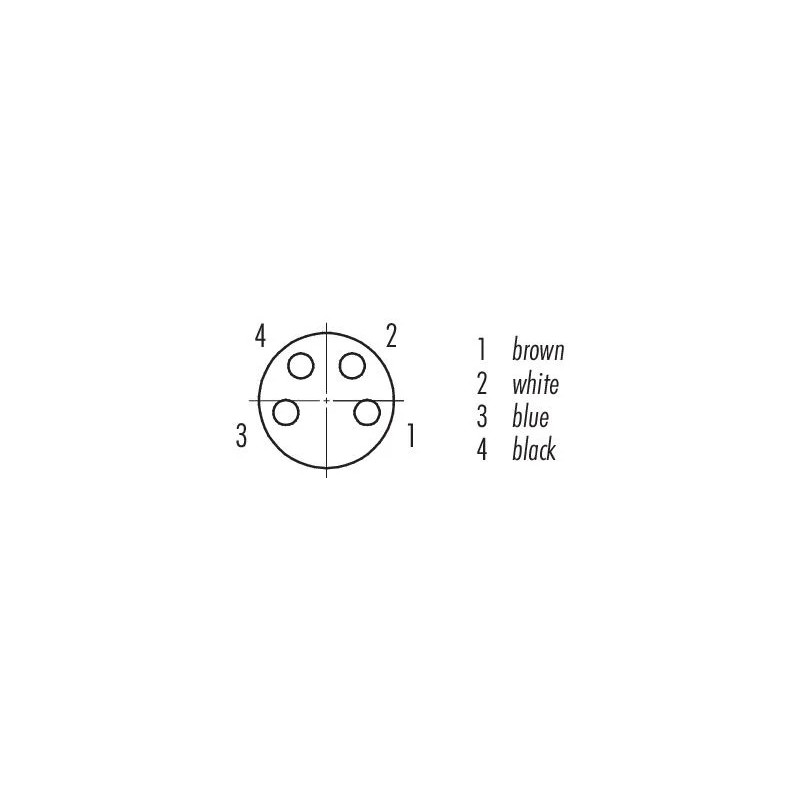

Układ styków i kolory żył

• Pin 1 – przewód brązowy.
• Pin 2 – przewód biały.
• Pin 3 – przewód niebieski.
• Pin 4 – przewód czarny.

Funkcja poszczególnych styków zależy od podłączanego czujnika lub urządzenia. Przed uruchomieniem należy porównać układ połączeń z dokumentacją urządzenia.

W typowej instalacji czujnikowej pin 1 odpowiada za zasilanie dodatnie, pin 3 za 0 V, pin 4 za podstawowy sygnał wyjściowy lub komunikację IO-Link, a pin 2 może obsługiwać dodatkowy sygnał. Nie należy jednak przyjmować tego schematu bez sprawdzenia dokumentacji czujnika.

Robotyka i prowadniki kablowe

Powłoka PUR, wielodrutowa konstrukcja żył i bezhalogenowa izolacja PP9Y pozwalają stosować przewód w aplikacjach ruchomych. Według danych producenta przewód wytrzymuje ponad 5 milionów cykli zginania i może pracować z prędkością przemieszczania do 200 m/min.

W prowadniku kablowym należy zachować promień gięcia wynoszący co najmniej dziesięciokrotność średnicy przewodu. Przewód nie powinien być skręcany, rozciągany ani zaciskany pomiędzy innymi przewodami.

Długość 5 m sprawdza się przy połączeniach pomiędzy czujnikiem zamontowanym na maszynie lub robocie a lokalnym modułem wejściowym albo szafą sterowniczą.

Montaż i bezpieczeństwo

Pierścień gwintowany należy dokręcić ręcznie momentem około 40 cNm. Nadmierna siła może uszkodzić złącze, a zbyt słabe dokręcenie może obniżyć szczelność połączenia.

Złącza nie wolno podłączać ani odłączać pod obciążeniem. Stopień ochrony IP67/IP69K obowiązuje po prawidłowym połączeniu i dokręceniu z kompatybilnym urządzeniem.

Złącze nie jest przeznaczone do stałej pracy pod wodą. W instalacjach zewnętrznych należy zapewnić dodatkową ochronę przed korozją i długotrwałym wpływem warunków atmosferycznych.

Możliwe zamienniki

Poniższe przewody mają zbliżoną konfigurację: M8 A-coded, cztery styki, żeńskie złącze proste, przewód PUR i długość 5 m:

• Balluff BCC0KZL / BCC M314-0000-10-003-PX0434-050-C028,
• SICK YF8U14-050UA3XLEAX, numer 2094792,
• Phoenix Contact SAC-4P-5,0-PUR/M8FS GY, numer 1536887,
• Pepperl+Fuchs V31-GM-5M-PUR, numer 035498,
• Murrelektronik 7000-08061-6310500,
• Turck PKG4M-5/TXL, numer 6625554,
• ifm EVC151.

Zamienniki nie muszą być identyczne pod każdym względem. Przed wymianą należy porównać przekrój żył, maksymalny prąd, napięcie, stopień ochrony, średnicę przewodu, parametry pracy ruchomej oraz odporność materiałową.

Powiązane warianty binder

• Wersja prosta, PUR, 10 m – binder 77 3406 0000 50004-1000
• Wersja kątowa, PUR, 5 m – binder 77 3408 0000 50004-0500
• Wersja kątowa, PUR, 10 m – binder 77 3408 0000 50004-1000
• Wersja prosta, PVC, 5 m – binder 77 3406 0000 20004-0500
• Wersja prosta, PVC, 10 m – binder 77 3406 0000 20004-1000

Korzyści

• Cztery żyły umożliwiają obsługę urządzeń wykorzystujących dodatkowy sygnał.
• Proste złącze ułatwia prowadzenie przewodu w osi urządzenia.
• Powłoka PUR zapewnia wysoką odporność mechaniczną.
• Przewód nadaje się do prowadników kablowych.
• Bezhalogenowa izolacja ogranicza emisję szkodliwych gazów podczas pożaru.
• Złocone styki poprawiają niezawodność połączenia.
• Fabrycznie formowane złącze ogranicza ryzyko błędów montażowych.
• Wysoki stopień ochrony umożliwia stosowanie w wymagającym środowisku przemysłowym.

Najczęściej zadawane pytania

Czy przewód ma cztery żyły?

Tak. Przewód ma cztery żyły o przekroju 0,34 mm²: brązową, białą, niebieską i czarną.

Czy przewód ma diody LED?

Nie. Jest to przewód pasywny, bez sygnalizacji LED.

Czy przewód nadaje się do prowadników kablowych?

Tak. Konstrukcja PUR jest przeznaczona do pracy ruchomej i wytrzymuje ponad 5 milionów cykli zginania.

Czy przewód można stosować w robotyce?

Tak, pod warunkiem zachowania dopuszczalnej temperatury, promienia gięcia, przyspieszenia i prędkości przemieszczania.

Czy przewód jest ekranowany?

Nie. Jest to przewód nieekranowany.

Czy IP69K obowiązuje dla niepodłączonego złącza?

Nie. Deklarowany stopień ochrony uzyskuje się dopiero po prawidłowym połączeniu i dokręceniu z kompatybilnym urządzeniem.

Czym wersja PUR różni się od wersji PVC?

PUR lepiej nadaje się do pracy ruchomej, prowadników kablowych i środowisk narażonych na ścieranie oraz działanie olejów. PVC jest rozwiązaniem ekonomicznym do mniej wymagających instalacji.

Czy symbol 79 3382 55 04 oznacza ten sam produkt?

Jest to wcześniejszy symbol przypisany do tego wariantu. binder zaznacza jednak, że przy zmianie numeracji mogły występować różnice techniczne, dlatego przy modernizacji starszej instalacji należy porównać dokumentację.

Czy dostępna jest wersja 10 m?

Tak. Odpowiednim wariantem prostym z przewodem PUR 10 m jest binder 77 3406 0000 50004-1000.
