77 3608 0000 50003-0500Przewód czujnikowy M8 LED PNP, 3-pin, żeński, kątowy, 5 m, PUR | binder 77 3608 0000 50003-0500

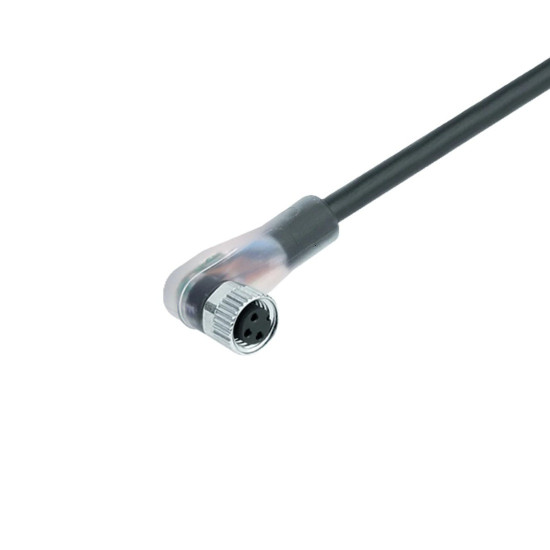

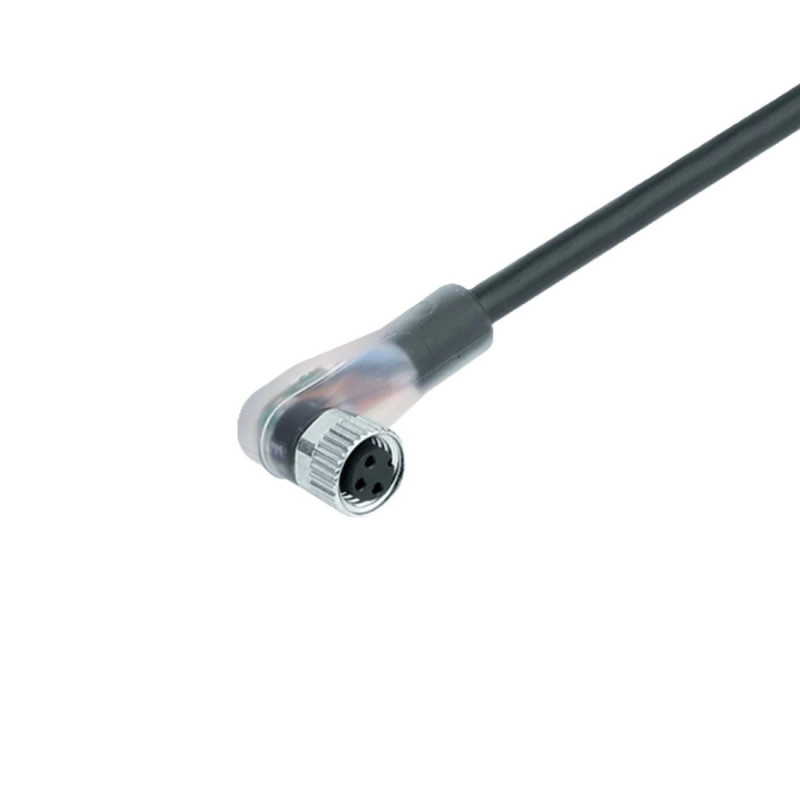

Przewód czujnikowy binder 77 3608 0000 50003-0500 jest pięciometrowym przewodem PUR zakończonym kątowym, żeńskim złączem M8 z trzema stykami i kodowaniem A. Wbudowane diody LED umożliwiają szybką kontrolę zasilania oraz stanu sygnału PNP bez używania dodatkowych przyrządów pomiarowych. Formowana wtryskowo konstrukcja i stopień ochrony IP67 pozwalają stosować przewód w automatyce przemysłowej, robotyce i instalacjach wykorzystujących prowadniki kablowe.

Zastosowanie

• Podłączanie czujników indukcyjnych, pojemnościowych, optycznych i magnetycznych.
• Instalacje automatyki wykorzystujące wyjścia PNP.
• Roboty przemysłowe i ruchome elementy maszyn.
• Prowadniki kablowe i aplikacje wymagające wielokrotnego zginania przewodu.
• Linie produkcyjne, systemy transportowe i magazyny automatyczne.
• Stanowiska montażowe oraz maszyny o ograniczonej przestrzeni instalacyjnej.
• Instalacje, w których potrzebna jest miejscowa kontrola zasilania i stanu wyjścia czujnika.

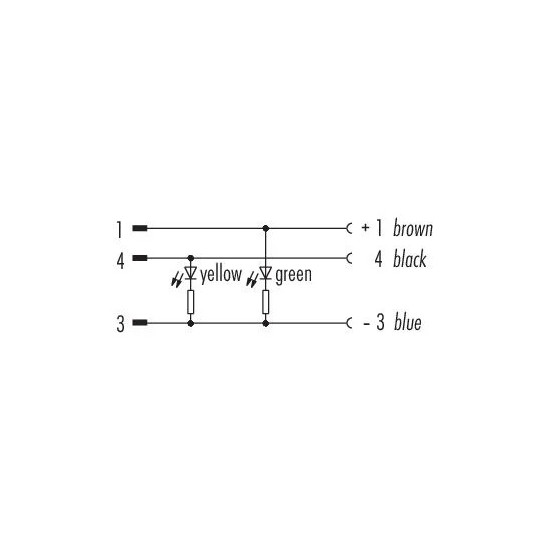

Sygnalizacja LED

Przewód wyposażono w dwie diody sygnalizacyjne:

• Zielona dioda LED informuje o obecności napięcia zasilającego.
• Żółta dioda LED sygnalizuje aktywację wyjścia PNP na pinie 4.

Sygnalizacja ułatwia uruchamianie instalacji, diagnostykę czujnika i szybkie lokalizowanie błędów okablowania. Ten symbol dotyczy wersji PNP. Wersja NPN jest rozwiązaniem wykonywanym na zamówienie i nie powinna być traktowana jako ten sam wariant produktu.

Najważniejsze cechy

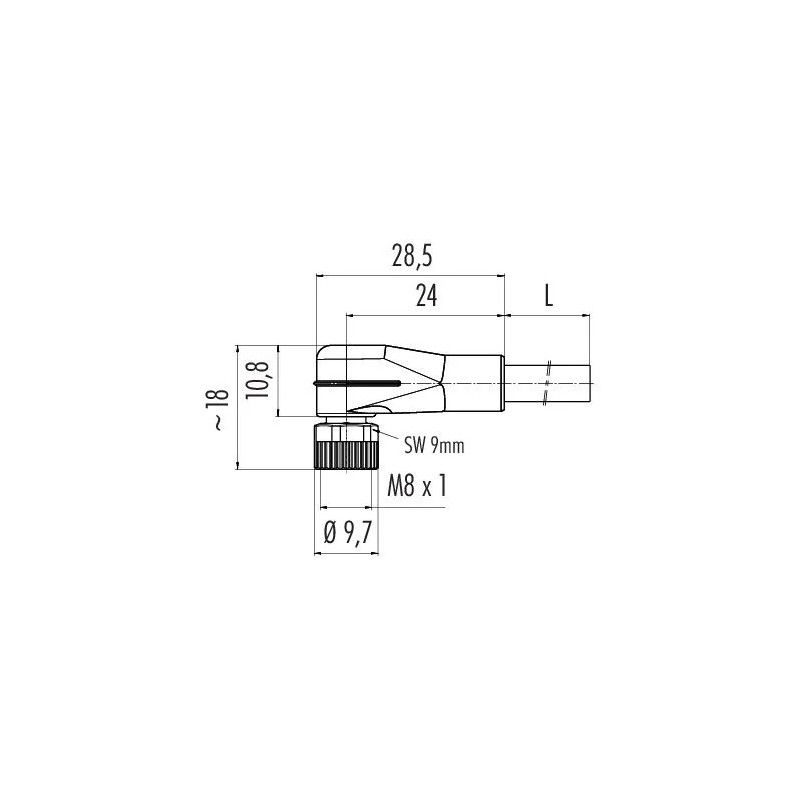

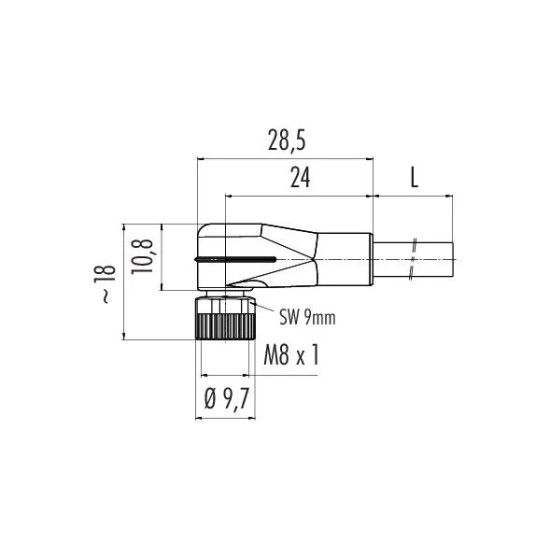

• Żeńskie złącze M8, kątowe 90°.
• Trzy styki i kodowanie A.
• Wersja z sygnalizacją LED PNP.
• Pięciometrowy przewód PUR.
• Konstrukcja nieekranowana.
• Formowane wtryskowo zakończenie przewodu.
• Przystosowanie do pracy w prowadnikach kablowych.
• Ponad 5 milionów cykli zginania według danych producenta.
• Stopień ochrony IP67 po prawidłowym połączeniu.
• Zgodność ze standardem DIN EN 61076-2-104.

Dane techniczne

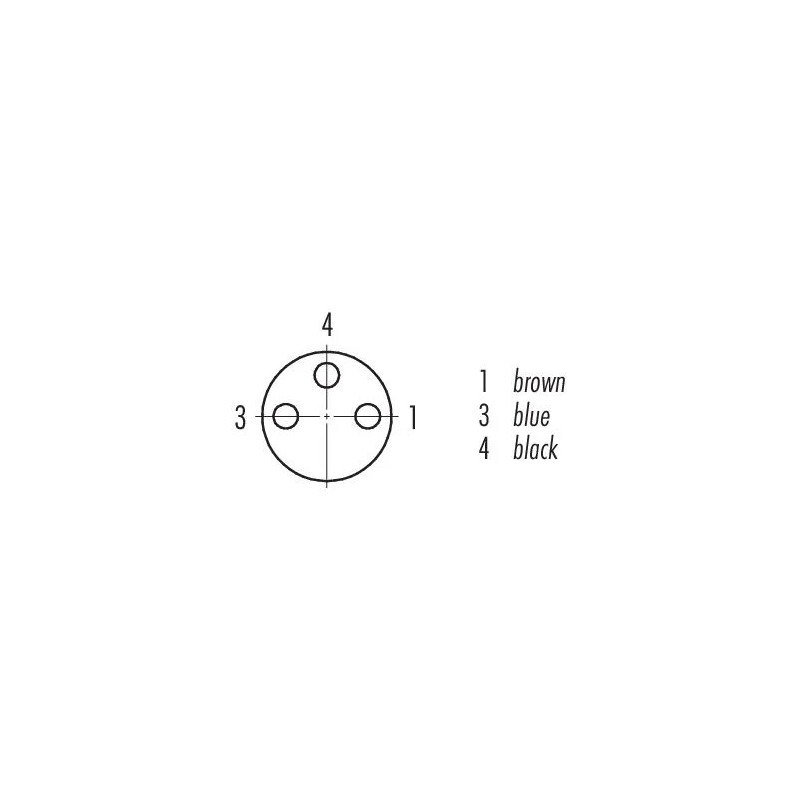

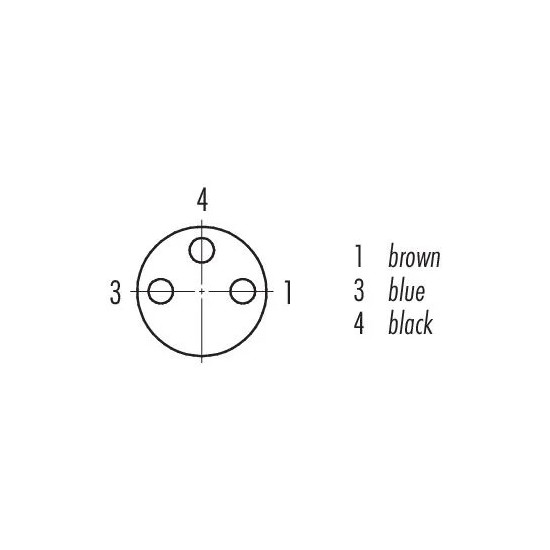

Układ połączeń

Przed uruchomieniem należy sprawdzić układ styków podłączanego czujnika. Kolorystyka żył jest zgodna z typowym oznaczeniem przemysłowych przewodów czujnikowych M8, ale ostateczne połączenie powinno odpowiadać dokumentacji czujnika.

Robotyka i prowadniki kablowe

Przewód PUR został zaprojektowany z myślą o instalacjach wymagających dużej odporności mechanicznej i częstego zginania. Może być stosowany w prowadnikach kablowych, ruchomych osiach maszyn i wybranych aplikacjach robotycznych. Producent deklaruje ponad 5 milionów cykli zginania przy zachowaniu właściwego promienia gięcia i warunków pracy.

Przewód nie jest jednak specjalistycznym przewodem skrętnym przeznaczonym do nieograniczonego ruchu torsyjnego. W aplikacjach obejmujących obrót ramienia robota wokół osi należy osobno sprawdzić dopuszczalny kąt skręcania.

Montaż i bezpieczeństwo

• Złącze należy dokręcić ręcznie lub odpowiednim narzędziem z momentem zalecanym dla złączy M8.
• Stopień ochrony IP67 obowiązuje po prawidłowym połączeniu z kompatybilnym gniazdem.
• Nie należy prowadzić przewodu poniżej minimalnego promienia gięcia.
• Przewód trzeba zabezpieczyć przed rozciąganiem i kontaktem z ostrymi krawędziami.
• Przed podłączeniem należy wyłączyć napięcie i sprawdzić zgodność układu PNP.
• Nie wolno zastępować nim bezpośrednio wersji NPN bez sprawdzenia układu sterowania.

Możliwe zamienniki

Poniższe przewody mają zbliżoną konfigurację: żeńskie, kątowe złącze M8, trzy styki, przewód PUR o długości 5 m oraz sygnalizację LED PNP:

• Balluff BCC02MJ / BCC M323-0000-10-004-PX0334-050
• SICK YI8U13-050UA1XLEAX, numer 2095594
• Phoenix Contact SAC-3P-5,0-PUR/M 8FR-2L, numer 1671085
• Pepperl+Fuchs V3-WM-E2-BK5M-PUR-U, numer 217493
• Murrelektronik 7000-08121-6300500
• Turck PKW3M-P7X2-5/TXL, numer 6626206
• ifm EVC148

Wskazane produkty nie są gwarantowanymi zamiennikami 1:1. Przed zastosowaniem należy porównać układ połączeń, logikę PNP, funkcję diod LED, obciążalność, przekrój żył, wymiary złącza oraz wymagany stopień ochrony.

Powiązane warianty binder

• Wersja LED PNP, kątowa, PUR, 10 m – 77 3608 0000 50003-1000
• Wersja bez LED, kątowa, PUR, 5 m – 77 3408 0000 50003-0500
• Wersja bez LED, prosta, PUR, 5 m – 77 3406 0000 50003-0500
• Wersja bez LED, kątowa, PUR, 10 m – 77 3408 0000 50003-1000
• Starsza wersja kątowa, PVC, 5 m – 79 3408 45 03

Korzyści

• Natychmiastowa kontrola zasilania i sygnału czujnika dzięki diodom LED.
• Szybsza diagnostyka instalacji oraz krótsze przestoje.
• Kątowe wyprowadzenie przewodu ułatwiające montaż w ograniczonej przestrzeni.
• Przewód PUR odporny na intensywną eksploatację mechaniczną.
• Możliwość pracy w prowadnikach kablowych.
• Formowana konstrukcja ograniczająca ryzyko rozszczelnienia połączenia.

Najczęściej zadawane pytania

Co sygnalizują diody LED?

Zielona dioda sygnalizuje obecność zasilania, a żółta informuje o aktywacji wyjścia PNP na pinie 4.

Czy przewód współpracuje z czujnikami NPN?

Nie jako bezpośredni odpowiednik. Ten symbol jest przeznaczony do układów PNP. Zastosowanie z czujnikiem NPN wymaga innej wersji przewodu z odpowiednim układem LED.

Czy przewód nadaje się do prowadników kablowych?

Tak. Producent deklaruje ponad 5 milionów cykli zginania. Należy zachować minimalny dynamiczny promień gięcia wynoszący dziesięciokrotność średnicy przewodu.

Czy można stosować go w robotyce?

Tak, w aplikacjach obejmujących ruch zginający, jeśli zachowane są parametry przewodu. Przy ciągłym skręcaniu przewodu wokół jego osi trzeba zastosować wariant o potwierdzonej odporności torsyjnej.

Czy IP67 obowiązuje przy rozłączonym złączu?

Nie. Stopień ochrony IP67 jest osiągany po prawidłowym połączeniu i dokręceniu złącza z kompatybilnym elementem M8.

Czy wymienione przewody konkurencyjne są zamiennikami 1:1?

Nie należy zakładać pełnej zgodności bez sprawdzenia. Mogą różnić się przekrojem żył, układem diod, parametrami elektrycznymi, wymiarami oraz klasą odporności środowiskowej.
