77 3408 0000 20003-1000Przewód czujnikowy M8 3-pin, żeński, kątowy, 10 m, PVC | binder 77 3408 0000 20003-1000

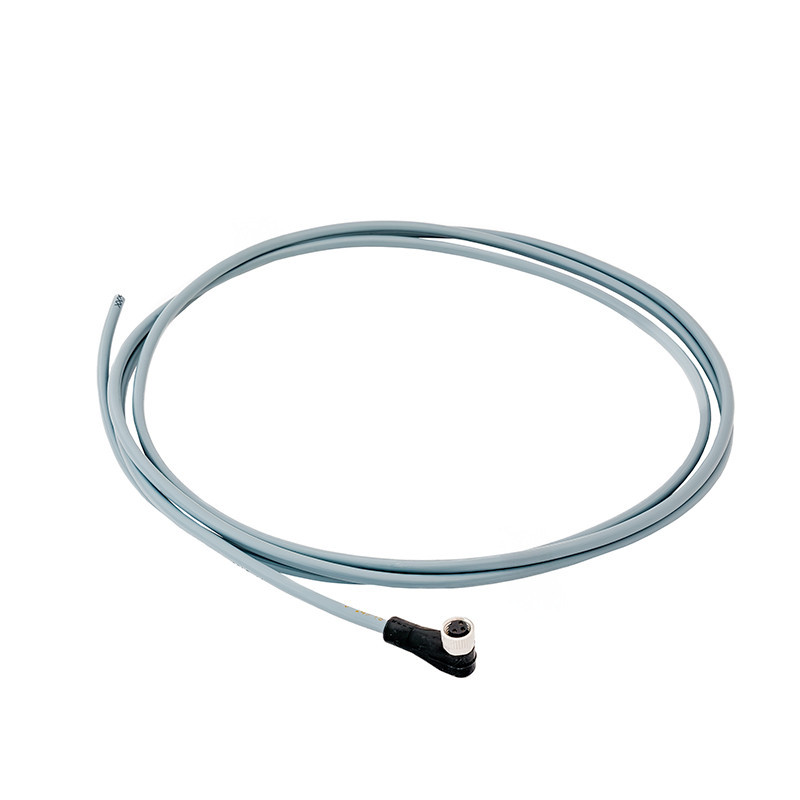

Przewód binder 77 3408 0000 20003-1000 to gotowy przewód czujnikowy ze złączem żeńskim M8, trzema stykami i kodowaniem A. Kątowe wyprowadzenie kabla pod kątem 90° ułatwia podłączenie czujnika w miejscach, w których przestrzeń za złączem jest ograniczona.

Przewód ma długość 10 m, szary płaszcz PVC oraz wolne końce żył przeznaczone do podłączenia w szafie sterowniczej, puszce przyłączeniowej albo module wejściowym. Formowane wtryskowo złącze oraz stopień ochrony IP67 / IP69K pozwalają stosować przewód w maszynach i instalacjach przemysłowych narażonych na pył, wilgoć oraz okresowe mycie.

Model należy do serii binder 718 i jest zgodny ze standardem złączy M8 DIN EN 61076-2-104.

Zastosowanie

• podłączanie indukcyjnych, fotoelektrycznych i pojemnościowych czujników zbliżeniowych,
• instalacje automatyki przemysłowej,
• linie produkcyjne i montażowe,
• systemy przenośników oraz magazyny automatyczne,
• stanowiska robotyczne i manipulatory,
• maszyny pakujące, sortujące i kontrolne,
• instalacje czujników w miejscach o ograniczonej przestrzeni,
• połączenia pomiędzy czujnikiem a szafą sterowniczą, puszką przyłączeniową lub modułem wejściowym.

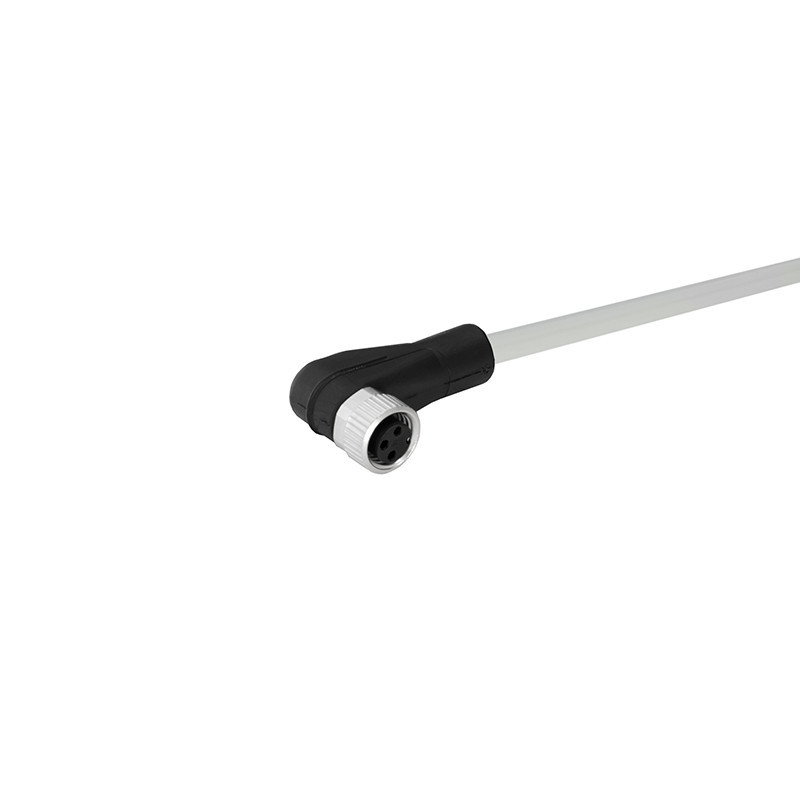

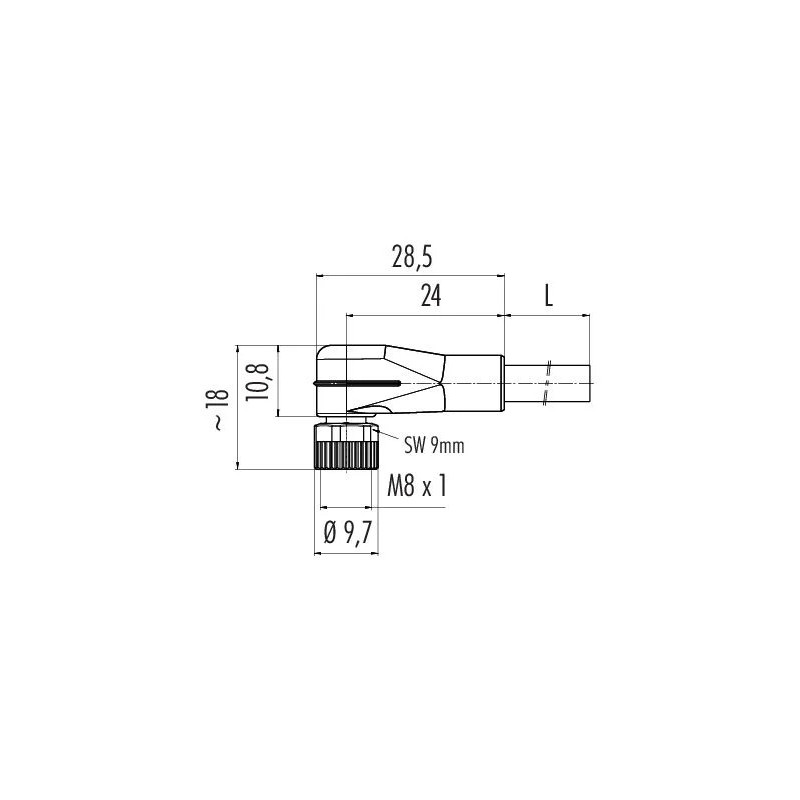

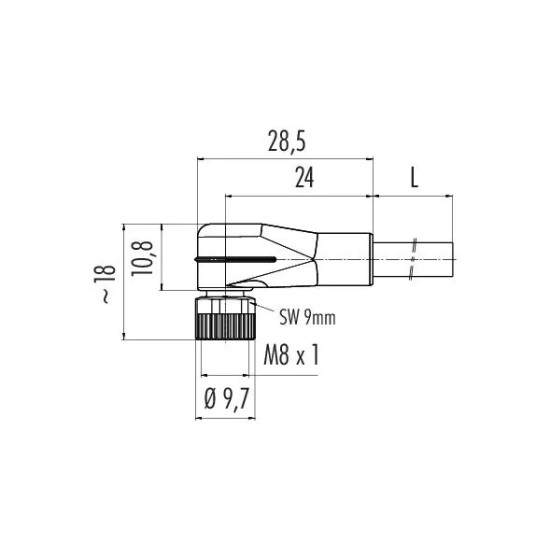

Kątowe wyprowadzenie przewodu jest szczególnie przydatne przy czujnikach zamontowanych blisko profili konstrukcyjnych, osłon albo innych elementów maszyny. Kabel odchodzi od złącza pod kątem 90°, dzięki czemu nie wymaga pozostawienia dużej przestrzeni bezpośrednio za czujnikiem.

Najważniejsze cechy

• żeńskie złącze M8,
• trzy styki,
• kodowanie A,
• kątowe wyprowadzenie przewodu 90°,
• przewód zakończony z jednej strony wolnymi żyłami,
• długość 10 m,
• płaszcz PVC w kolorze szarym,
• konstrukcja nieekranowana,
• żyły o przekroju 3 × 0,34 mm²,
• złocone styki,
• połączenie formowane wtryskowo,
• blokowanie za pomocą nakrętki M8,
• stopień ochrony IP67 / IP69K,
• dopuszczenie UL 2238.

Dane techniczne

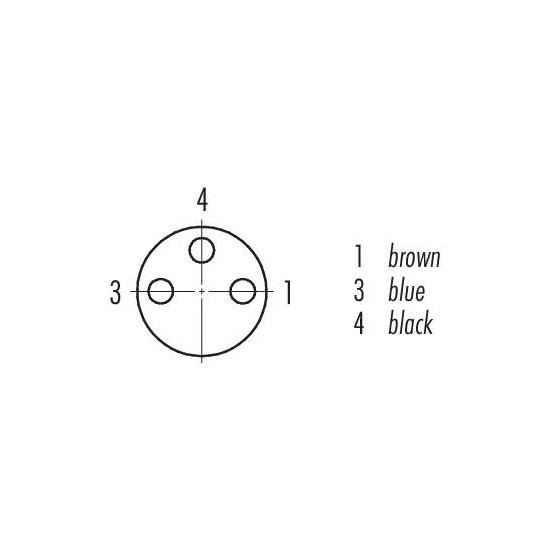

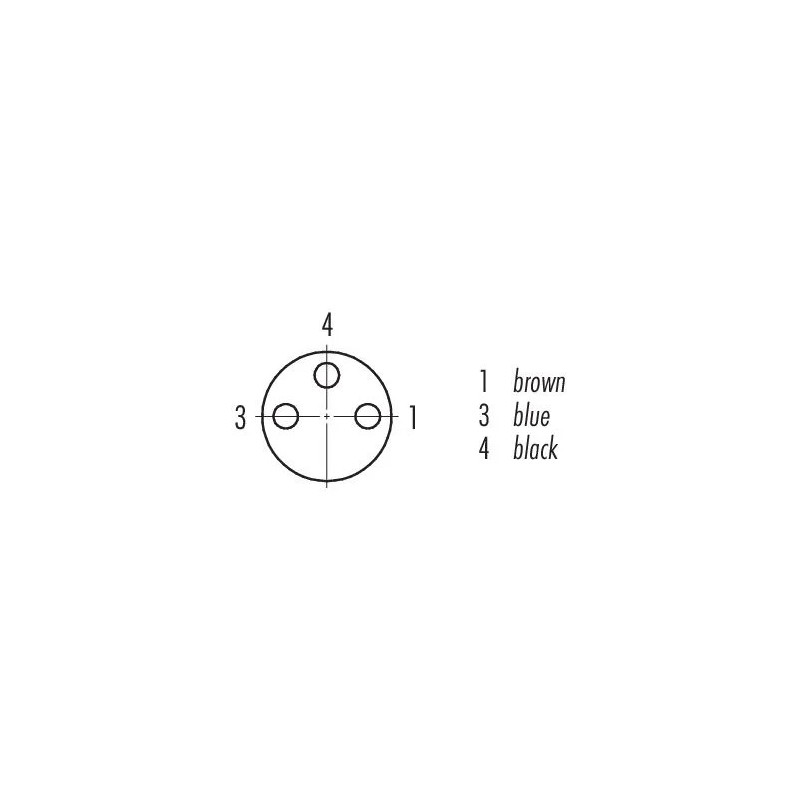

Układ styków i kolory żył

Typowe przypisanie żył w przewodzie M8 3-pin z kodowaniem A:

Przed uruchomieniem instalacji należy porównać przypisanie styków ze schematem podłączanego czujnika lub urządzenia. Funkcja poszczególnych żył może zależeć od zastosowanego urządzenia.

Robotyka i prowadniki kablowe

Przewód może obsługiwać połączenia czujnikowe w stanowiskach robotycznych oraz ruchomych częściach maszyn, jeżeli warunki pracy odpowiadają parametrom przewodu. Podczas układania kabla należy zachować odpowiedni promień gięcia, zapobiegać jego skręcaniu oraz ograniczyć naprężenia działające bezpośrednio na złącze.

W prowadniku kablowym przewód powinien być ułożony swobodnie, bez ściskania przez sąsiednie kable. Należy również pozostawić odpowiedni zapas długości przy ruchomych elementach maszyny.

Do bardzo intensywnej pracy dynamicznej, częstego zginania albo zastosowań narażonych na ścieranie i kontakt z olejami warto rozważyć odpowiedni wariant z płaszczem PUR.

Montaż i bezpieczeństwo

• Złącze należy podłączać i odłączać przy wyłączonym napięciu.
• Przed montażem trzeba sprawdzić zgodność kodowania, liczby styków, napięcia i układu połączeń.
• Nakrętkę M8 należy dokręcić równomiernie, bez używania nadmiernej siły.
• Zalecany moment dokręcenia wynosi około 0,4 Nm.
• Stopień ochrony IP67 / IP69K obowiązuje po prawidłowym połączeniu i dokręceniu współpracujących elementów.
• Przewód należy zabezpieczyć przed wyrwaniem i nadmiernym obciążeniem mechanicznym.
• Wolne końce żył powinny zostać odpowiednio zabezpieczone w szafie, puszce lub module wejściowym.
• Należy unikać prowadzenia przewodu bezpośrednio przy ostrych krawędziach.
• Złącza nie należy rozłączać pod obciążeniem.

Możliwe zamienniki

Poniższe przewody mają zbliżoną konfigurację: żeńskie, kątowe złącze M8, trzy styki, kodowanie A, przewód PVC i długość 10 m:

• Balluff BCC02P7 / BCC M323-0000-10-001-VX8334-100,
• SICK YG8U13-100VA1XLEAX, numer 2096209,
• Phoenix Contact SAC-3P-10,0-PVC/M 8FR, numer 1403773,
• Pepperl+Fuchs V3-WM-10M-PVC, numer 109027,
• Murrelektronik 7000-08081-2101000.

Nie są to automatycznie zamienniki 1:1. Przed zastosowaniem należy porównać przekrój żył, napięcie, materiał i kolor przewodu, stopień ochrony, temperaturę pracy, średnicę kabla oraz odporność na pracę ruchomą.

Najbardziej zbliżoną konfigurację ma Balluff BCC02P7 / BCC M323-0000-10-001-VX8334-100: żeńskie, kątowe złącze M8, trzy styki, kodowanie A, długość 10 m, szary przewód PVC, przekrój 3 × 0,34 mm² oraz stopień ochrony IP67 / IP69K.

Powiązane warianty

• binder 77 3408 0000 20003-0200 – złącze kątowe, PVC, długość 2 m
• binder 79 3408 45 03 – złącze kątowe, PVC, długość 5 m
• binder 77 3406 0000 20003-1000 – złącze proste, PVC, długość 10 m
• binder 77 3408 0000 50003-1000 – złącze kątowe, PUR, długość 10 m

Dlaczego warto wybrać ten przewód?

• Kątowe wyprowadzenie oszczędza miejsce przy czujniku.
• Długość 10 m pozwala prowadzić sygnał bez dodatkowych połączeń.
• Stopień ochrony IP67 / IP69K umożliwia zastosowanie w wymagającym otoczeniu przemysłowym.
• Złocone styki pomagają utrzymać stabilne połączenie elektryczne.
• Formowane wtryskowo złącze ogranicza ryzyko przedostawania się wilgoci i zanieczyszczeń.
• Standard M8 A-coded jest szeroko stosowany w czujnikach i automatyce przemysłowej.
• Wolne końce żył ułatwiają podłączenie przewodu bezpośrednio w szafie lub module sterującym.
• Szary płaszcz PVC pozwala łatwo odróżnić przewód od czarnych wariantów PUR.

FAQ

Czy przewód pasuje do każdego czujnika M8 3-pin?

Przewód pasuje do urządzeń ze zgodnym męskim złączem M8, trzema stykami i kodowaniem A. Przed podłączeniem należy sprawdzić napięcie oraz układ styków urządzenia.

Czy przewód można stosować w robotyce?

Tak, może być używany do połączeń czujnikowych w stanowiskach robotycznych. W przypadku ciągłego i intensywnego ruchu należy sprawdzić wymagania dotyczące promienia gięcia oraz trwałości mechanicznej. Do najbardziej wymagających zastosowań dynamicznych lepszym wyborem może być wariant PUR.

Czy przewód nadaje się do prowadnika kablowego?

Może pracować w odpowiednio zaprojektowanym prowadniku, jeżeli nie zostanie przekroczony dopuszczalny promień gięcia i obciążenie mechaniczne przewodu. Kabel nie powinien być naprężony, skręcony ani ściskany przez pozostałe przewody.

Co oznacza stopień ochrony IP67 / IP69K?

IP67 oznacza ochronę przed pyłem i czasowym zanurzeniem w wodzie. IP69K wskazuje odporność na mycie strumieniem wody pod wysokim ciśnieniem i w podwyższonej temperaturze. Deklarowana ochrona obowiązuje po prawidłowym połączeniu i dokręceniu złącza.

Czym różni się przewód PVC od PUR?

PVC jest ekonomicznym rozwiązaniem do standardowych instalacji przemysłowych. PUR zazwyczaj lepiej sprawdza się w warunkach intensywnego ruchu, ścierania oraz kontaktu z olejami i chłodziwami.

Czy przewód jest ekranowany?

Nie. Model binder 77 3408 0000 20003-1000 ma konstrukcję nieekranowaną.

Czy przewód ma złącza po obu stronach?

Nie. Z jednej strony znajduje się żeńskie, kątowe złącze M8, natomiast druga strona jest zakończona wolnymi żyłami.

Czy produkty innych producentów są bezpośrednimi zamiennikami?

Nie zawsze. Pomimo podobnego rodzaju złącza mogą różnić się przekrojem żył, materiałem kabla, temperaturą pracy, stopniem ochrony, dopuszczeniami i odpornością na ruch. Przed zamianą należy porównać pełne dane techniczne.
