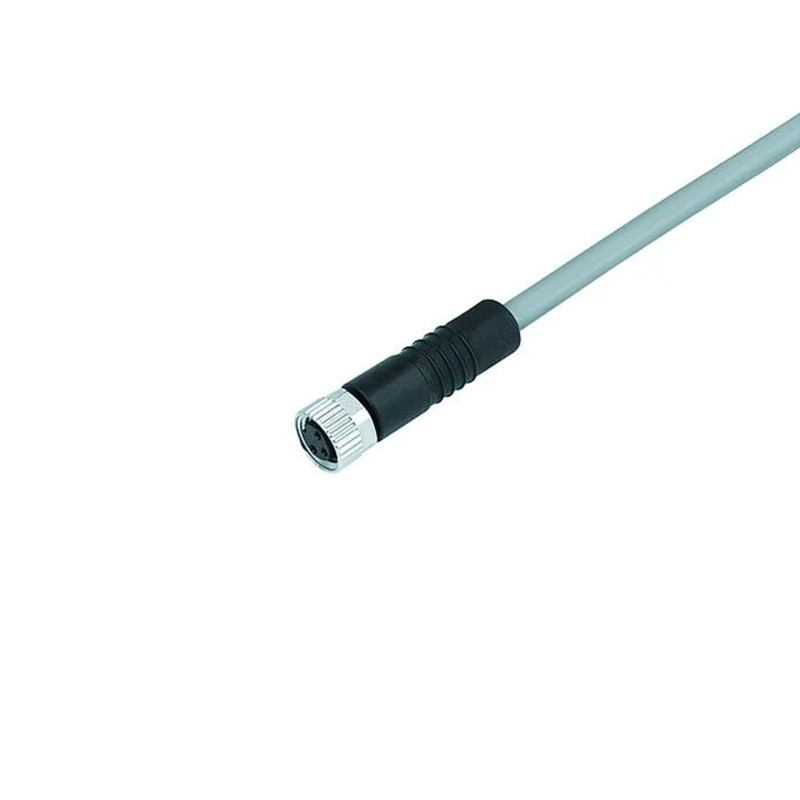

Przewód czujnikowy M8 4-pin, żeński, prosty, 10m, PVC | binder 77 3406 0000 20004-1000

Czteropinowy żeński przewód czujnikowy M8 o prostej konstrukcji złącza (180°) i rozszerzonej długości aż 10 metrów to profesjonalny element połączeniowy, opracowany z myślą o rozbudowanych i wymagających wieloliniowego przesyłu danych systemach automatyki przemysłowej. Model Binder 77-3406-0000-20004-1000 oferuje pełne wsparcie dla urządzeń potrzebujących czterech nitek sygnałowych (np. systemy IO-Link czy czujniki z dwoma wyjściami przełączającymi), eliminując konieczność stosowania pośrednich skrzynek połączeniowych. Monolityczna, fabrycznie zalewana konstrukcja gwarantuje najwyższy stopień szczelności. Dzięki zastosowaniu wysokiej jakości PVC, kabel zachowuje doskonałe parametry dielektryczne oraz optymalną elastyczność, zapewniając bezkonkurencyjny stosunek jakości do ceny na dużych dystansach instalacyjnych.

Zastosowanie

• Rozległe linie transportowe i logistyczne: Monitorowanie procesów na długich przenośnikach, rolotokach i liniach pakujących, gdzie odległość sensorów od szafy sterowniczej jest znaczna.
• Obsługa zaawansowanej sensoryki i IO-Link: Podłączanie czujników indukcyjnych, optycznych i laserowych M8 wymagających pełnego, 4-pinowego okablowania do transmisji danych procesowych i diagnostycznych.
• Bezpośrednia strukturalna instalacja obiektowa: Układanie tras kablowych bezpośrednio od peryferyjnych urządzeń detekcyjnych do głównych sterowników PLC lub szaf sterowniczych bez sztukowania kabli.
• Montaż w osiowych gniazdach przyłączy: Idealne rozwiązanie do czujników montowanych w głębokich profilach maszynowych, rurach osłonowych lub miejscach, gdzie kabel naturalnie musi odchodzić prostopadle do powierzchni montażowej (w osi sensora).
• Budowa maszyn gabarytowych i OEM: Gotowy, powtarzalny komponent instalacyjny dedykowany do integracji w maszynach o dużej powierzchni roboczej.

Najważniejsze cechy

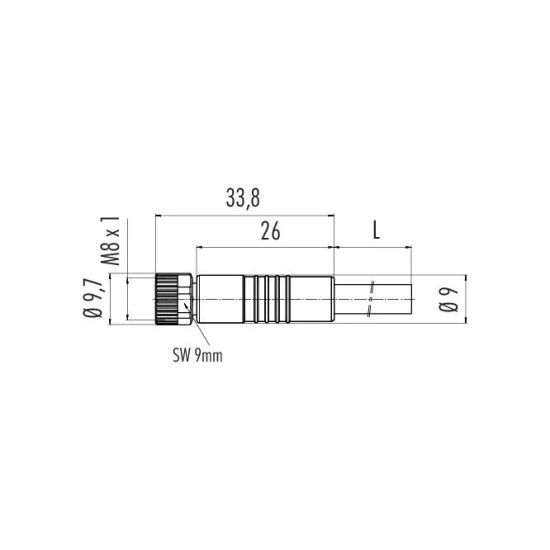

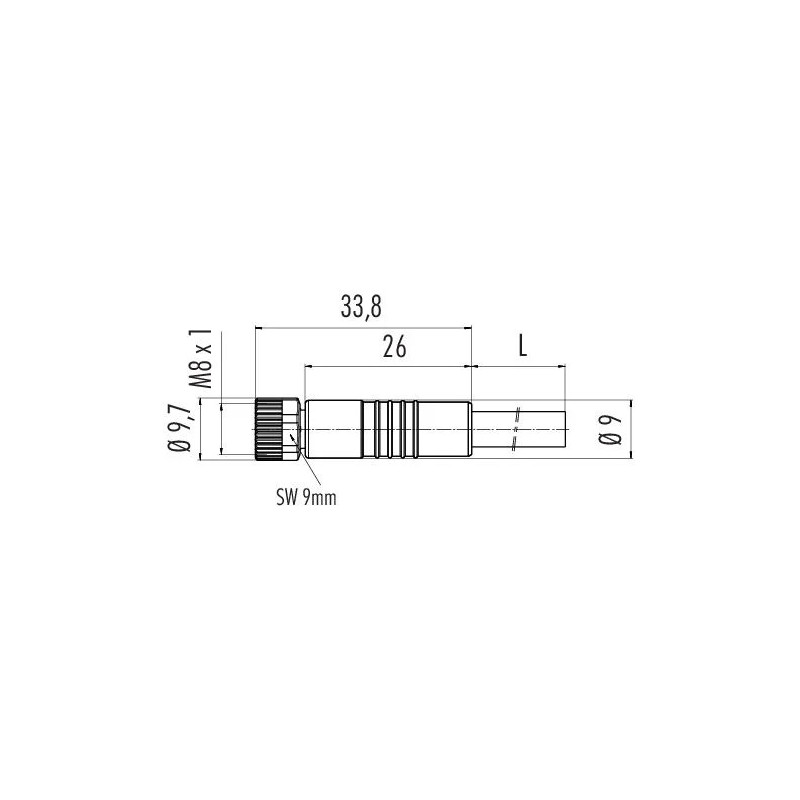

• Typ złącza: M8, gniazdo kablowe (żeńskie), wersja prosta 180°.

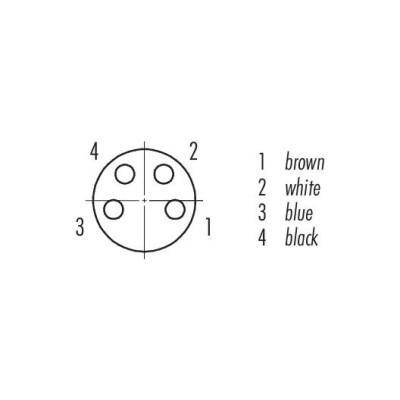

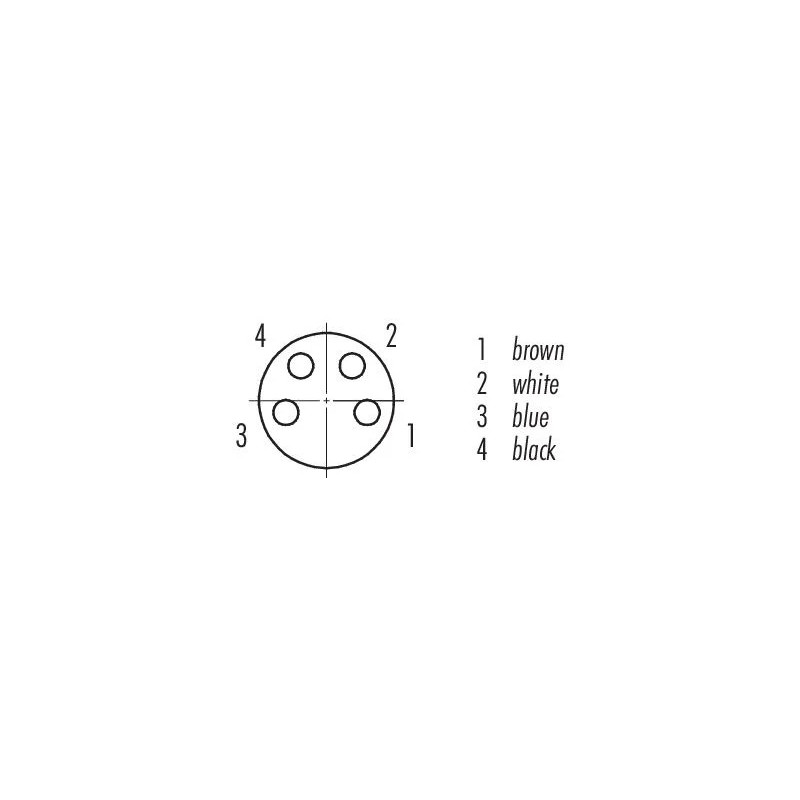

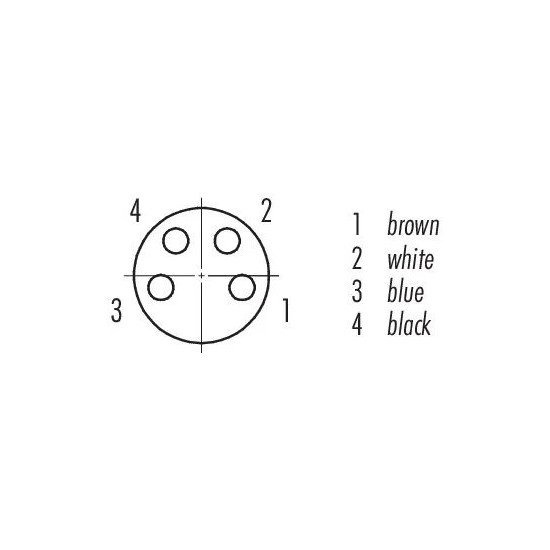

• Liczba pinów: 4-biegunowe ze standaryzowanym kodowaniem typu A (kompatybilne z IO-Link).
• Materiał: PVC – wysoka odporność dielektryczna, odporność na starzenie i wysoka ekonomia przy instalacjach o dużym zasięgu.
• Długość przewodu: 10 metrów – maksymalny zasięg eliminujący potrzebę stosowania przedłużaczy i złączek przelotowych.
• Konstrukcja: Fabrycznie zalewana (overmolded), nieekranowana – pełne, monolityczne scalenie wtyku z powłoką przewodu.
• Klasa ochrony: IP67 – całkowite zabezpieczenie przed wnikaniem pyłu oraz pełna odporność na wilgoć i zachlapania wodą.
• Blokada mechaniczna: Gwintowana nakrętka M8 x 1 z mosiądzu niklowanego, zabezpieczająca przed poluzowaniem na skutek wibracji.

Dane techniczne

• Rodzaj konektora: Żeński (gniazdo), prosty 180°, zintegrowany z przewodem
• Ilość kontaktów: 4 piny
• Materiał: PVC
• Długość przewodu: 10,0 m
• Maksymalne napięcie: 30 V AC / DC
• Maksymal prąd (40 °C): 4 A
• Klasa szczelności: IP67 (po pełnym skręceniu z przeciwwtykiem)
• Montaż mechaniczny: Blokada gwintowana M8 x 1 (metalowa nakrętka)
• Przekrój żył przewodu: 4 x 0,25 mm²
• Materiał styków: Brąz (CuSn), pokryty szlachetnym złotem (Au)
• Zakres temperatur pracy (układ statyczny): -25°C ... +85°C

Wsparcie techniczne i zamienniki

Przewód przyłączeniowy Binder 77-3406-0000-20004-1000 jest w pełni zgodny z międzynarodowym standardem złączy okrągłych IEC 61076-2-104. Pozwala to na jego bezproblemowe stosowanie jako bezpośredni i sprawdzony odpowiednik dla 10-metrowych prostych przewodów 4-pinowych z PVC innych czołowych producentów automatyki. W instalacjach z powodzeniem zastępuje m.in.:

• Pepperl+Fuchs: V31-GM-10-PVC (Numer artykułu: 109031)
• Sick: YF8U14-100VA3XLEAX (Numer artykułu: 2095890)
• Phoenix Contact: SAC-4P-10,0-PVC/M 8FS (Numer artykułu: 1401062)
• Balluff: BCC0544 (BCC M314-0000-10-003-VX44T2-100)
• Murrelektronik: 7000-08061-6111000
• ifm: EVT136
• Turck: PKG4M-10/TEL (Numer artykułu: 6625063)

Dlaczego ten przewód to wybór profesjonalistów?

• Aż 10 metrów bez strat i zakłóceń: Bezpośredni, długi odcinek kabla eliminuje konieczność stosowania złączek przelotowych, punktów lutowniczych czy dodatkowych kostek. Mniejsza liczba punktów styku to mniejsze ryzyko awarii i brak spadków napięcia na długiej linii.
• Pełna gotowość na standardy Smart Factory: Dzięki 4-pinowej konfiguracji przewód idealnie obsługuje magistrale IO-Link oraz sensory z funkcjami diagnostycznymi. Jest to przyszłościowy wybór przygotowany pod standardy Przemysłu 4.0.
• Osiowe, proste wyprowadzenie: Prosta geometria złącza 180° idealnie sprawdza się wszędzie tam, gdzie kabel nie może załamywać się przy samym czujniku (np. w głębokich otworach montażowych lub osłonach rurkowych).

Dlaczego warto wybrać ten produkt?

• Ekonomia wielkich projektów: Zastosowanie powłoki PVC przy długości 10m pozwala na znaczne oszczędności budżetowe przy realizacji rozległych instalacji kablowych w standardowym środowisku przemysłowym.
• Złocone piny – gwarancja czystego sygnału: Warstwa złota (Au) chroni brązowe styki przed korozją i utlenianiem, co jest kluczowe w przypadku przewodów o długości 10m, gdzie czystość styku decyduje o braku tłumienia sygnału.
• Pewność szczelności IP67: Fabryczny proces obtrysku tworzy jednolitą, spójną barierę, która uniemożliwia cieczom wnikanie pod izolację (brak efektu kapilarnego), chroniąc drogie urządzenia sterujące przed zwarciem.
• Odporność na drgania maszynowe: Metalowa, niklowana nakrętka ze specjalnym profilem gwintu gwarantuje, że przewód nie poluzuje się samoczynnie na skutek ciągłych mikro-wibracji pracujących maszyn.
• Niezawodność marki Binder: Wybierając komponent niemieckiego lidera technologii połączeń, zyskujesz pewność idealnego dopasowania wymiarowego i najwyższej trwałości mechanicznej.

Przewód czujnikowy M8 binder gniazdo proste 4-pin 10m PVC (77-3406-0000-20004-1000) to doskonała i opłacalna inwestycja w stabilny przesył zaawansowanych sygnałów na duże odległości. Idealny wybór do rozbudowanych koryt kablowych oraz maszyn o potężnych gabarytach.
