Przewód czujnikowy M8 3-pin, żeński, prosty, 5 m, PVC | binder 77 3406 0000 20003-0500

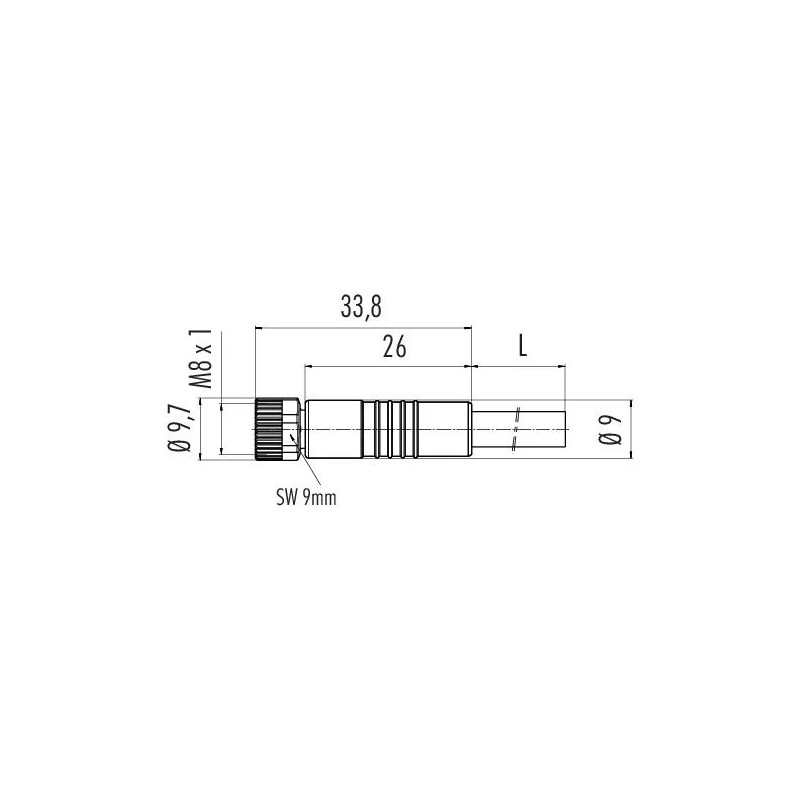

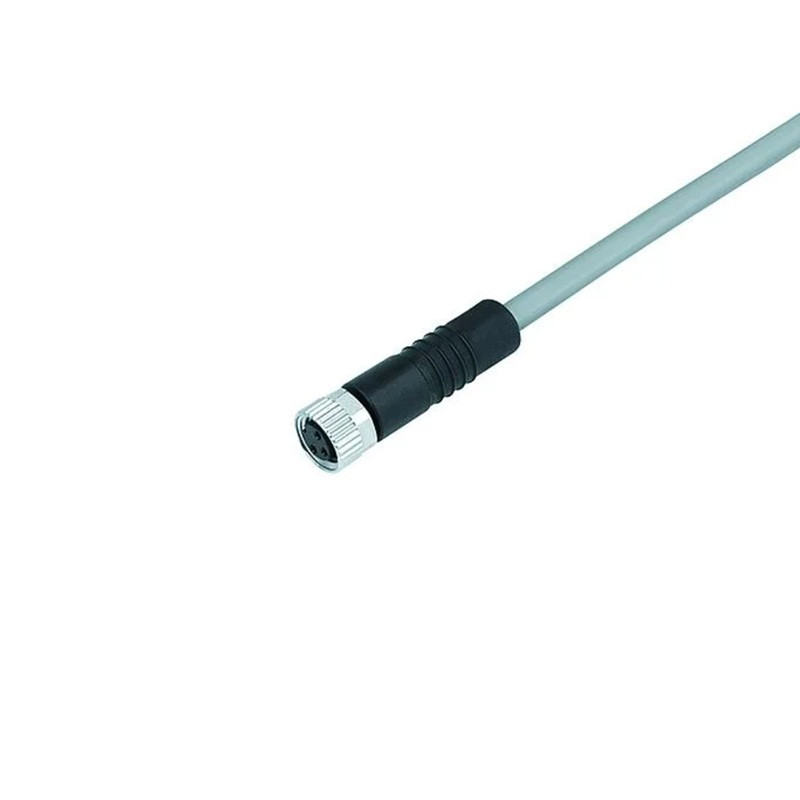

Gotowy przewód czujnikowy M8 3-pin marki binder, wyposażony w proste złącze żeńskie M8 z kodowaniem A oraz przewód PVC o długości 5 m. Model 77 3406 0000 20003-0500 jest przeznaczony do podłączania czujników i innych urządzeń automatyki wykorzystujących odpowiednie złącze M8.

• złącze M8, żeńskie, proste, 3-pin
• kodowanie A
• długość przewodu 5 m
• przewód PVC, szary, nieekranowany
• przekrój żył 3 × 0,34 mm² / AWG 22
• napięcie znamionowe 50 V AC / 60 V DC
• prąd znamionowy 4 A
• stopień ochrony IP67 / IP69K
• styki CuZn, złocone
• fabrycznie zalewane złącze

Przewód czujnikowy M8 3-pin binder 77 3406 0000 20003-0500

Przewód binder 77 3406 0000 20003-0500 to fabrycznie konfekcjonowany przewód przyłączeniowy ze złączem M8 3-pin żeńskim prostym, przeznaczony do wykonywania połączeń w systemach automatyki przemysłowej.

Przewód ma długość 5 metrów i powłokę zewnętrzną wykonaną z PVC. Fabrycznie zalewana konstrukcja złącza eliminuje konieczność samodzielnego montażu i pozwala szybko wykonać powtarzalne połączenie pomiędzy czujnikiem lub innym urządzeniem M8 a instalacją sterującą.

Stopień ochrony IP67/IP69K zapewnia wysoką odporność prawidłowo połączonego złącza na pył, wodę i wymagające warunki środowiskowe. Złocone styki pomagają zachować stabilne parametry połączenia elektrycznego i zwiększają odporność powierzchni kontaktowych na korozję.

Najważniejsze parametry techniczne

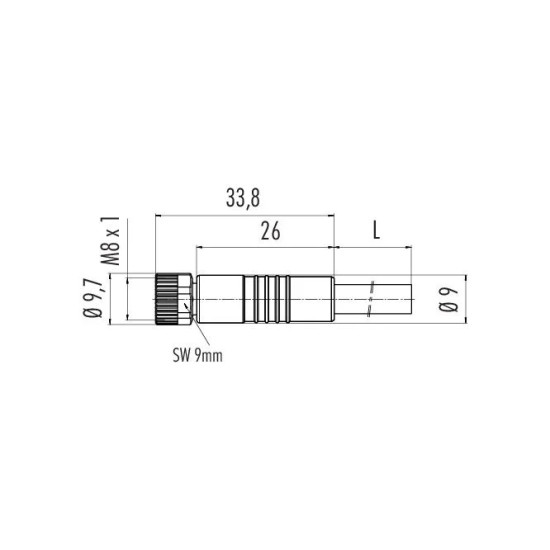

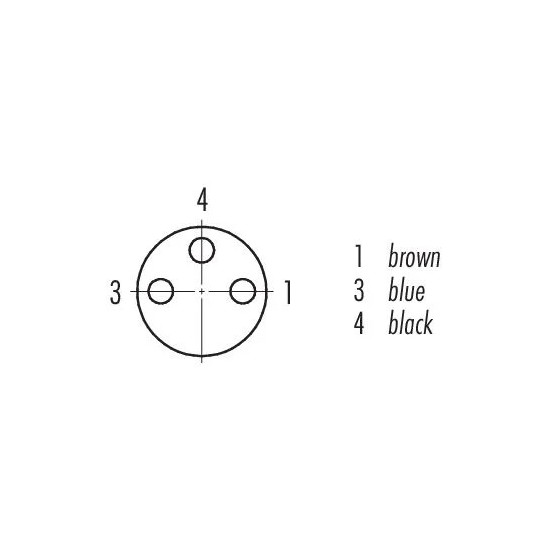

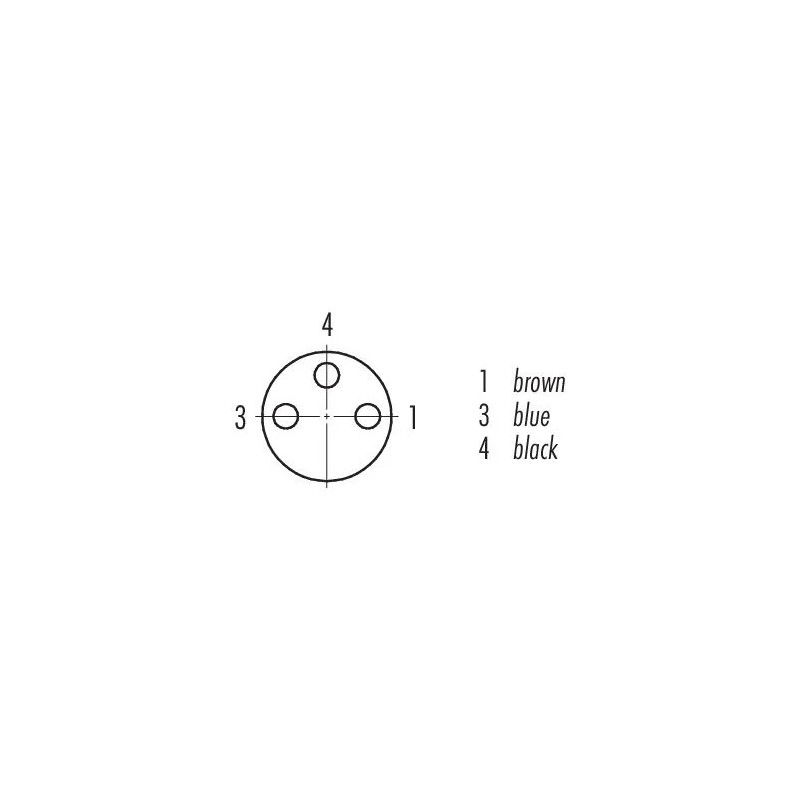

Układ pinów i kolory żył

Przewód wykorzystuje trzy styki zgodne z poniższym przypisaniem kolorów żył:

Przed podłączeniem należy zweryfikować zgodność układu styków z dokumentacją czujnika lub innego podłączanego urządzenia.

Schemat rozmieszczenia pinów znajduje się również w galerii zdjęć produktu.

Zastosowanie przewodu M8 3-pin

Przewód binder 77 3406 0000 20003-0500 przeznaczony jest do wykonywania połączeń sygnałowych i zasilających w systemach automatyki przemysłowej wykorzystujących złącza M8 3-pin.Typowe zastosowania obejmują:

• czujniki indukcyjne,
• czujniki pojemnościowe,
• czujniki fotoelektryczne,
• czujniki magnetyczne,
• czujniki położenia i krańcowe,
• urządzenia i moduły automatyki wyposażone w złącze M8,
• instalacje maszyn i linii produkcyjnych,
• systemy transportu i manipulacji,
• wybrane aplikacje w robotyce i automatyzacji stanowisk.

Przewód może być stosowany zarówno w instalacjach stałych, jak i w odpowiednio zaprojektowanych aplikacjach ruchomych. Przy zastosowaniu w ruchu należy uwzględnić wymagany promień gięcia oraz warunki pracy przewodu.

Jak sprawdzić, czy ten przewód pasuje do czujnika?

Samo oznaczenie M8 nie jest wystarczające do potwierdzenia kompatybilności przewodu z urządzeniem.

Przed zakupem sprawdź:

1. czy urządzenie posiada złącze M8,
2. czy wymagane jest złącze kablowe żeńskie,
3. czy urządzenie wykorzystuje 3 styki,
4. czy wymagane jest kodowanie A,
5. czy układ pinów jest zgodny z podłączanym urządzeniem,
6. czy wymagane napięcie i prąd mieszczą się w parametrach przewodu,
7. czy długość 5 m i powłoka PVC są odpowiednie dla danej aplikacji.

Jeżeli nie masz pewności, podaj oznaczenie czujnika lub urządzenia – na tej podstawie można zweryfikować właściwy przewód przyłączeniowy.

Zamienniki i odpowiedniki przewodu M8 3-pin 5 m

Przewód binder 77 3406 0000 20003-0500 ma standardową konfigurację M8, 3-pin, żeńską, prostą, kodowanie A, przewód 5 m PVC. Dzięki temu może stanowić funkcjonalną alternatywę dla wybranych przewodów innych producentów o odpowiadającej konfiguracji złącza.

Ważne: wskazane produkty mają zbliżoną konfigurację funkcjonalną, ale nie wszystkie parametry techniczne muszą być identyczne. Przed zastosowaniem jako zamiennika należy zweryfikować przede wszystkim układ pinów, przekrój żył, napięcie i prąd znamionowy, stopień ochrony, materiał przewodu oraz wymagania mechaniczne konkretnej aplikacji.

Czy przewód nadaje się do pracy w ruchu, robotyce i prowadnikach kablowych?

Producent podaje dla przewodu ponad 2 miliony cykli zginania, dlatego może być stosowany również w odpowiednio zaprojektowanych aplikacjach ruchomych.

Należy zachować odpowiedni minimalny promień gięcia:

• instalacja stała: ≥ 5 × średnica przewodu,
• praca w ruchu: ≥ 10 × średnica przewodu.

Zakres temperatur dla przewodu wynosi:

• instalacja nieruchoma: -40°C … +105°C,
• praca w ruchu: -5°C … +105°C.

Przy zastosowaniu w aplikacjach ruchomych należy uwzględnić także sposób prowadzenia przewodu oraz warunki konkretnej instalacji.

Poprzedni numer katalogowy binder

Dla produktu 77 3406 0000 20003-0500 producent podaje również wcześniejsze oznaczenie:

79 3406 45 03

Przy zastępowaniu produktu oznaczonego starszym numerem należy porównać jego parametry techniczne z aktualnym wykonaniem.

PVC czy PUR – który przewód M8 wybrać?

Ten wariant wykorzystuje przewód z powłoką PVC.

PVC jest często stosowane w standardowych instalacjach automatyki przemysłowej. Jeżeli aplikacja wymaga innych właściwości mechanicznych lub środowiskowych, warto porównać produkt z odpowiednim wariantem wykonanym z przewodem PUR.

Dobór PVC lub PUR powinien wynikać z warunków pracy, sposobu prowadzenia przewodu oraz wymaganej odporności mechanicznej i środowiskowej.

Najczęściej zadawane pytania

Czy binder 77 3406 0000 20003-0500 ma złącze żeńskie?

Tak. Jest to przewód wyposażony w proste złącze żeńskie M8 z trzema stykami.

Ile pinów ma ten przewód M8?

Złącze posiada 3 styki i kodowanie A.

Jaki jest układ pinów?

Przewód wykorzystuje:

• pin 1 – żyła brązowa,
• pin 3 – żyła niebieska,
• pin 4 – żyła czarna.

Jaki przekrój mają żyły przewodu?

Przewód posiada trzy żyły o przekroju 0,34 mm² każda, czyli 3 × 0,34 mm² / AWG 22.

Czy przewód jest ekranowany?

Nie. Model 77 3406 0000 20003-0500 jest przewodem nieekranowanym.

Jakie jest napięcie znamionowe?

Napięcie znamionowe wynosi 50 V AC / 60 V DC, a prąd znamionowy 4 A.

Czy przewód ma stopień ochrony IP67?

Tak. Producent określa stopień ochrony jako IP67/IP69K. Stopień ochrony dotyczy prawidłowo połączonego złącza.

Czy numer 79 3406 45 03 odpowiada temu przewodowi?

Numer 79 3406 45 03 jest wcześniejszym oznaczeniem powiązanym przez producenta z aktualnym produktem 77 3406 0000 20003-0500. Przy wymianie starszego wykonania należy jednak porównać parametry techniczne.
