77 3408 0000 50004-0500Przewód czujnikowy M8 4-pin, żeński, kątowy, 5 m, PUR | binder 77 3408 0000 50004-0500

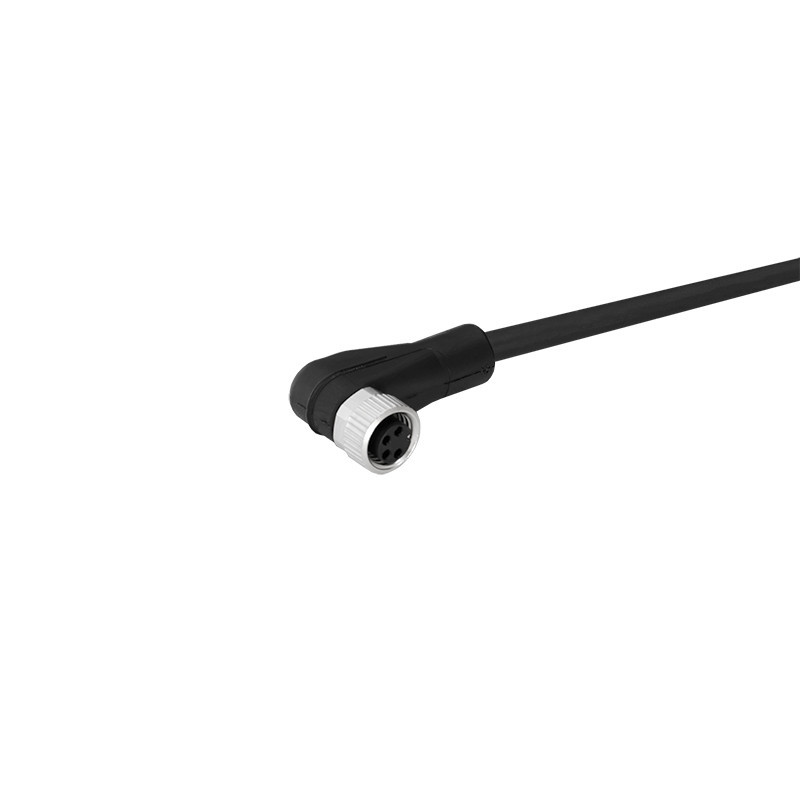

Przewód czujnikowy binder 77 3408 0000 50004-0500 służy do podłączania czujników i urządzeń automatyki wyposażonych w 4-pinowe złącze M8 z kodowaniem A. Z jednej strony znajduje się kątowe żeńskie złącze M8, a z drugiej wolne końce żył przeznaczone do podłączenia w szafie sterowniczej, puszce przyłączeniowej lub module wejść i wyjść.

Kątowe wyprowadzenie przewodu zmniejsza przestrzeń potrzebną za czujnikiem i ułatwia prowadzenie kabla równolegle do powierzchni montażowej. Rozwiązanie sprawdza się w maszynach o zwartej konstrukcji, przy profilach aluminiowych, w ograniczonych przestrzeniach oraz wszędzie tam, gdzie prosty przewód byłby narażony na ostre załamanie.

Czarna powłoka PUR zapewnia odporność na ścieranie, oleje, hydrolizę i działanie mikroorganizmów. Elastyczna konstrukcja pozwala stosować przewód w instalacjach stacjonarnych oraz ruchomych, między innymi w robotyce i prowadnikach kablowych.

Zastosowanie

• podłączanie czujników indukcyjnych, pojemnościowych i optycznych,
• montaż czujników w miejscach o ograniczonej przestrzeni,
• maszyny i linie produkcyjne o zwartej konstrukcji,
• roboty przemysłowe i osie ruchome,
• prowadniki kablowe i instalacje podlegające wielokrotnemu zginaniu,
• przenośniki oraz automatyczne systemy transportowe,
• maszyny pakujące, montażowe i kontrolne,
• połączenia czujników z modułami wejść i wyjść,
• aplikacje wymagające odporności na oleje i ścieranie.

Najważniejsze cechy

• żeńskie złącze M8, kątowe, 4-pinowe,
• standardowe kodowanie A,
• wyprowadzenie przewodu pod kątem 90°,
• czarny przewód PUR o długości 5 m,
• przekrój żył 4 × 0,34 mm²,
• wykonanie nieekranowane,
• fabrycznie zalewane połączenie złącza z przewodem,
• złocone styki wykonane z CuZn,
• stopień ochrony IP67 i IP69K,
• możliwość stosowania w aplikacjach ruchomych,
• ponad 5 milionów cykli zginania,
• bezhalogenowa izolacja żył PP9Y,
• dopuszczenie UL 2238 oraz oznaczenia CE i UKCA.

Dane techniczne

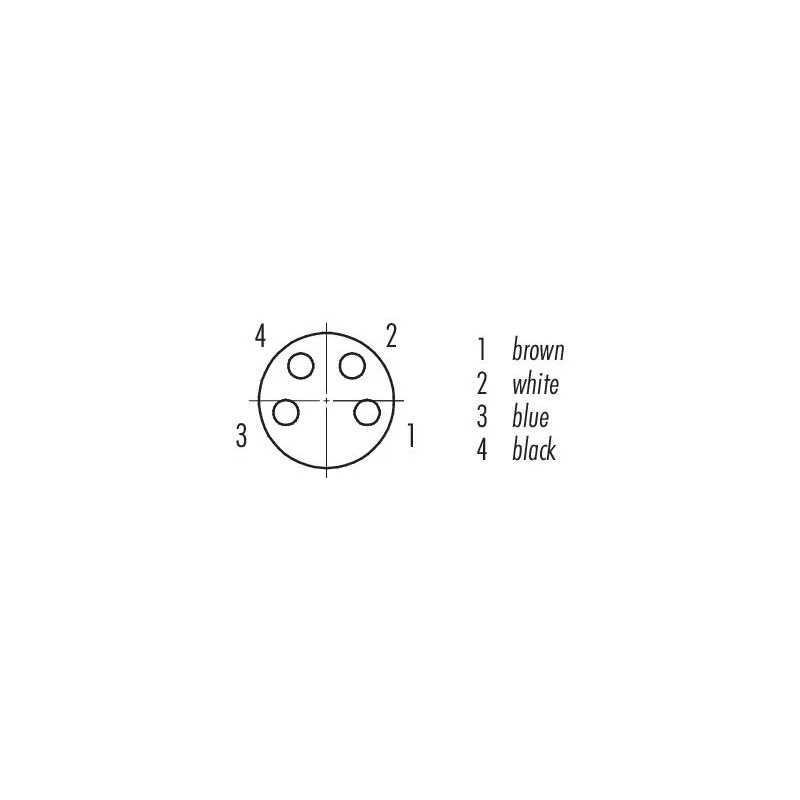

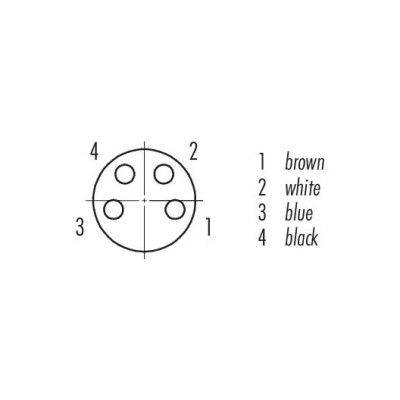

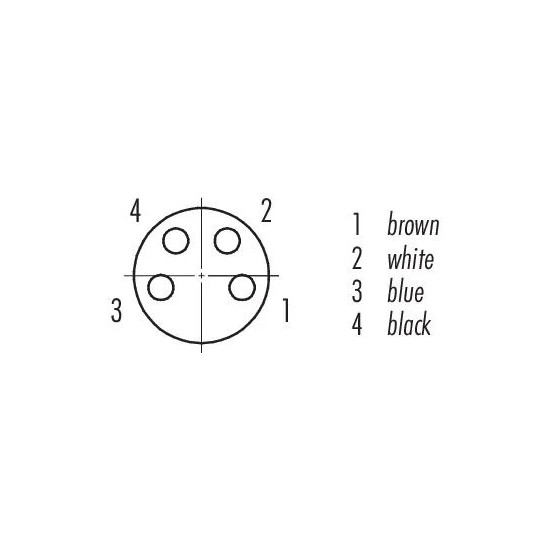

Układ styków i kolory żył

• Pin 1 – brązowy
• Pin 2 – biały
• Pin 3 – niebieski
• Pin 4 – czarny

W typowych instalacjach czujnikowych pin 1 odpowiada za dodatnie napięcie zasilania, pin 3 za 0 V, pin 4 za główne wyjście sygnałowe lub komunikację IO-Link, a pin 2 może pełnić funkcję dodatkowego wejścia albo wyjścia. Przed podłączeniem należy zawsze sprawdzić schemat konkretnego czujnika lub urządzenia.

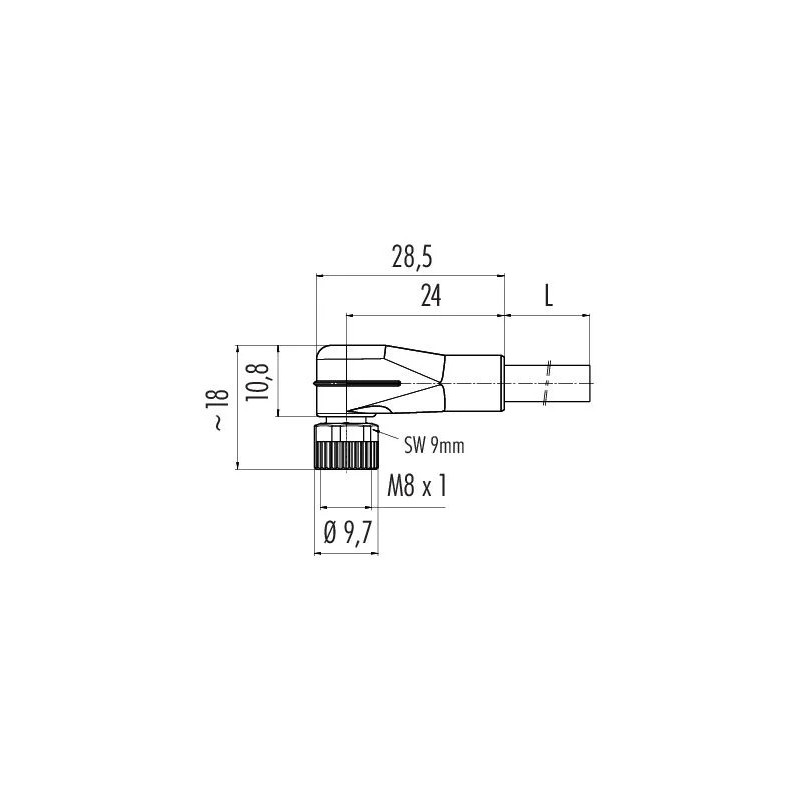

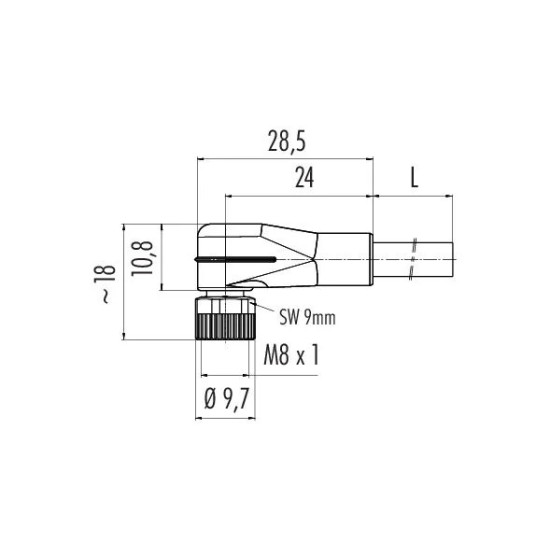

Kątowe wyprowadzenie przewodu

Konstrukcja kątowa ogranicza naprężenia występujące bezpośrednio za złączem i pozwala poprowadzić kabel równolegle do obudowy czujnika. Jest szczególnie przydatna, gdy czujnik znajduje się blisko profilu konstrukcyjnego, osłony maszyny albo innego elementu ograniczającego miejsce montażowe.

Kierunek wyprowadzenia jest stały względem korpusu złącza. Przed montażem należy upewnić się, że po dokręceniu przewód będzie skierowany w odpowiednią stronę.

Robotyka i prowadniki kablowe

Powłoka PUR, elastyczna konstrukcja żył oraz odporność na wielokrotne zginanie umożliwiają stosowanie przewodu w robotyce i instalacjach ruchomych. Przewód może pracować w prowadnikach kablowych, pod warunkiem zachowania minimalnego promienia gięcia, prawidłowego odciążenia mechanicznego i pozostawienia odpowiedniej przestrzeni między przewodami.

Nie należy prowadzić przewodu pod nadmiernym naprężeniem ani dopuszczać do niekontrolowanego skręcania go wokół własnej osi.

Montaż i bezpieczeństwo

Pierścień gwintowany M8 należy dokręcić ręcznie momentem około 0,5 Nm. Stopnie ochrony IP67 i IP69K są zachowane wyłącznie po prawidłowym połączeniu z kompatybilnym gniazdem oraz po zabezpieczeniu wolnych końców przewodu.

Złącza nie należy podłączać ani rozłączać pod obciążeniem. Przewód nie jest przeznaczony do stałej pracy pod wodą. W zastosowaniach zewnętrznych metalowe elementy połączenia należy dodatkowo zabezpieczyć przed korozją.

Możliwe zamienniki

Poniższe przewody mają zbliżoną konfigurację: M8, 4 styki, kątowe żeńskie złącze, przewód PUR oraz długość 5 m:

• Balluff BCC02NE / BCC M324-0000-10-003-PX0434-050,
• SICK YG8U14-050UA3XLEAX, numer 2095590,
• Phoenix Contact SAC-4P-5,0-PUR/M 8FR 0,34, numer 1553080,
• Pepperl+Fuchs V31-WM-5M-PUR,
• Murrelektronik 7000-08101-6310500,
• Turck PKW4M-5/TXL, numer 6625560,
• ifm EVC154.

Przed zastosowaniem zamiennika należy porównać prąd znamionowy, napięcie, przekrój żył, stopień ochrony, materiał przewodu i wymagania konkretnego czujnika. Pepperl+Fuchs V31-WM-5M-PUR i ifm EVC154 mają niższą obciążalność prądową niż przewód binder, dlatego nie są pełnymi zamiennikami w aplikacjach wykorzystujących prąd 4 A.

Powiązane warianty binder

• Wersja kątowa, PUR, 10 m – binder 77 3408 0000 50004-1000
• Wersja prosta, PUR, 5 m – binder 77 3406 0000 50004-0500
• Wersja prosta, PUR, 10 m – binder 77 3406 0000 50004-1000
• Wersja kątowa, PVC, 5 m – binder 77 3408 0000 20004-0500
• Wersja kątowa, PVC, 10 m – binder 77 3408 0000 20004-1000

Korzyści

• oszczędność miejsca za czujnikiem,
• ograniczenie ryzyka ostrego załamania przewodu,
• odporna na ścieranie powłoka PUR,
• możliwość pracy w instalacjach ruchomych,
• obsługa czujników wymagających czterech przewodów,
• wysoka szczelność po prawidłowym połączeniu,
• fabrycznie wykonane i sprawdzone połączenie złącza z przewodem,
• jednoznaczne oznaczenie żył według standardowej kolorystyki M8.

Najczęściej zadawane pytania

Czy przewód nadaje się do prowadników kablowych?

Tak. Konstrukcja PUR i trwałość przekraczająca 5 milionów cykli zginania pozwalają stosować przewód w prowadnikach. Należy zachować promień gięcia wynoszący co najmniej 10-krotność średnicy przewodu.

Czy przewód może być stosowany w robotyce?

Tak, przewód nadaje się do wielu ruchomych elementów maszyn i robotów. W aplikacjach wykonujących ruch skrętny należy dodatkowo sprawdzić wymagany zakres torsji.

Czy przewód obsługuje IO-Link?

Jest to pasywny, 4-żyłowy przewód M8 z kodowaniem A. Może współpracować z kompatybilnymi urządzeniami IO-Link, jeżeli napięcie, prąd, długość przewodu i układ styków są zgodne z wymaganiami instalacji.

Czym wersja kątowa różni się od prostej?

Wersja kątowa wyprowadza przewód pod kątem 90°, dzięki czemu potrzebuje mniej miejsca za czujnikiem. Wersja prosta jest wygodniejsza, gdy przewód ma być prowadzony bezpośrednio w osi złącza.

Czym PUR różni się od PVC?

PUR zapewnia lepszą odporność na ścieranie, oleje i wielokrotne zginanie. PVC jest ekonomicznym rozwiązaniem do standardowych instalacji stacjonarnych.

Czy IP69K obowiązuje przy niepodłączonym złączu?

Nie. Deklarowany stopień ochrony jest osiągany dopiero po prawidłowym połączeniu i dokręceniu złącza M8.

Czy 79 3384 55 04 oznacza ten sam produkt?

Jest to wcześniejsze oznaczenie przypisane do tego modelu. Ze względu na możliwość różnic między starszym i obecnym wykonaniem przed wymianą należy porównać dokumentację posiadanego przewodu.
