77 3608 0000 50003-1000Przewód czujnikowy M8 LED PNP, 3-pin, żeński, kątowy, 10 m, PUR | binder 77 3608 0000 50003-1000

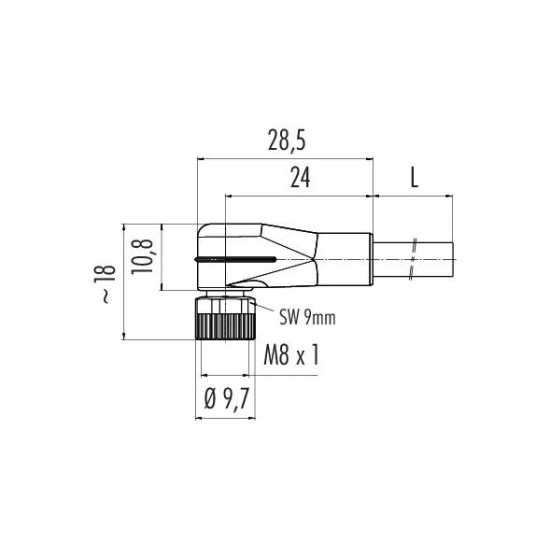

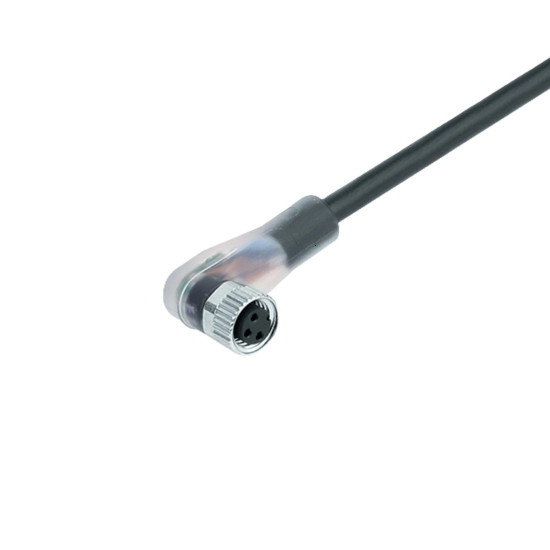

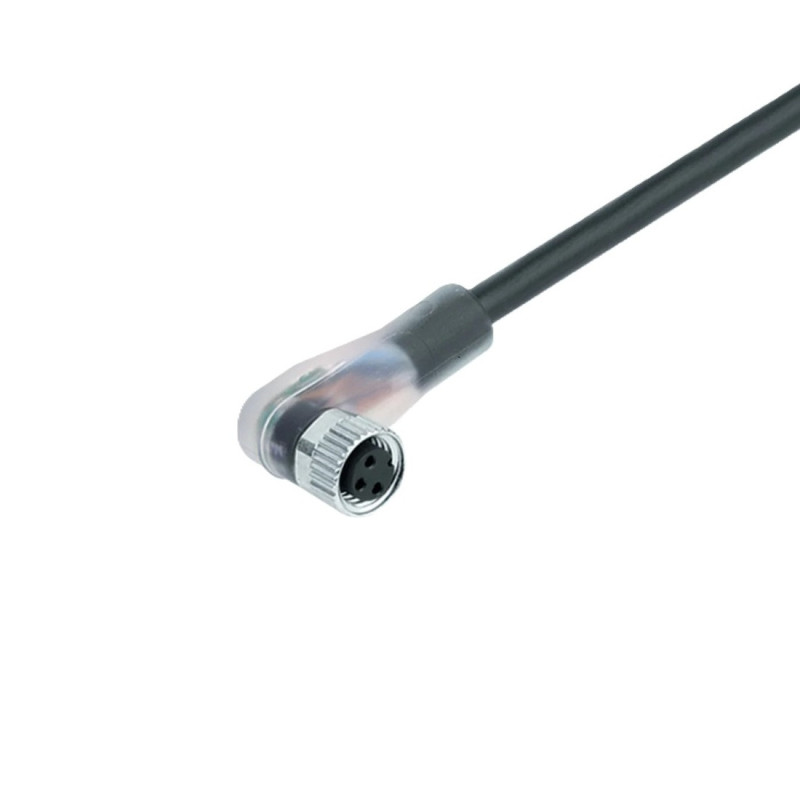

Przewód czujnikowy binder 77 3608 0000 50003-1000 służy do podłączania czujników PNP wyposażonych w złącze M8. Kątowe żeńskie złącze M8 z trzema stykami ułatwia prowadzenie przewodu w miejscach o ograniczonej przestrzeni, a wbudowane diody LED pozwalają bezpośrednio przy złączu kontrolować obecność zasilania i stan sygnału wyjściowego czujnika.

Czarny przewód PUR ma długość 10 metrów i został przystosowany do pracy ruchomej. Może być wykorzystywany w automatyce przemysłowej, robotyce oraz prowadnikach kablowych. Fabrycznie formowane złącze zapewnia szczelność IP67 po prawidłowym podłączeniu.

Zastosowanie

• Podłączanie czujników indukcyjnych, optycznych i pojemnościowych PNP.
• Linie produkcyjne i stanowiska montażowe.
• Maszyny pakujące, sortujące i transportujące.
• Roboty przemysłowe oraz ruchome zespoły maszyn.
• Prowadniki kablowe wykonujące powtarzalne ruchy.
• Przenośniki rolkowe i taśmowe.
• Magazyny automatyczne i systemy transportu wewnętrznego.
• Instalacje wymagające lokalnej kontroli zasilania oraz sygnału czujnika.
• Miejsca z ograniczoną przestrzenią na proste wyprowadzenie przewodu.

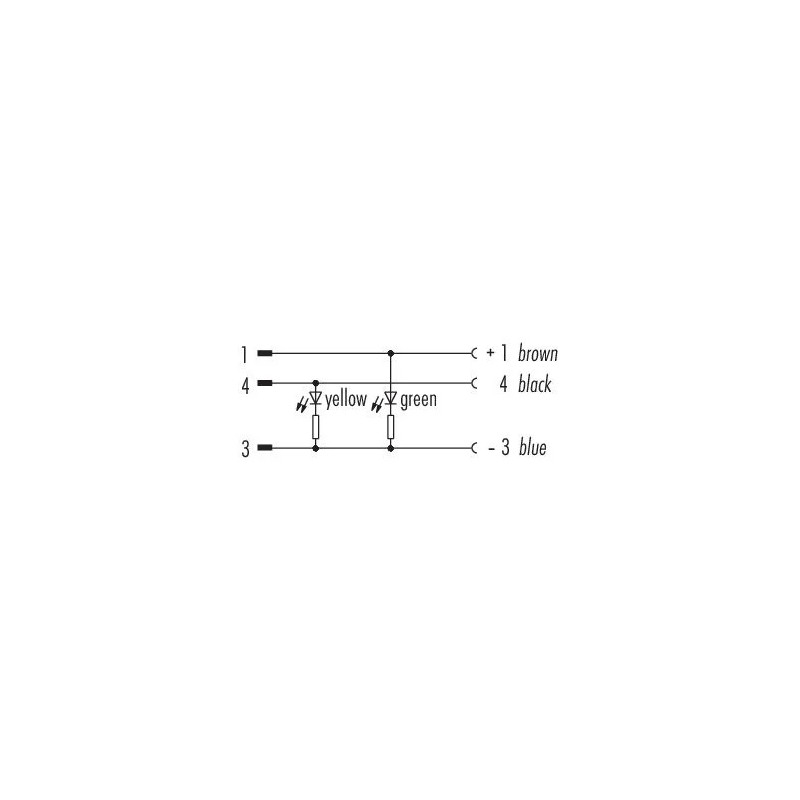

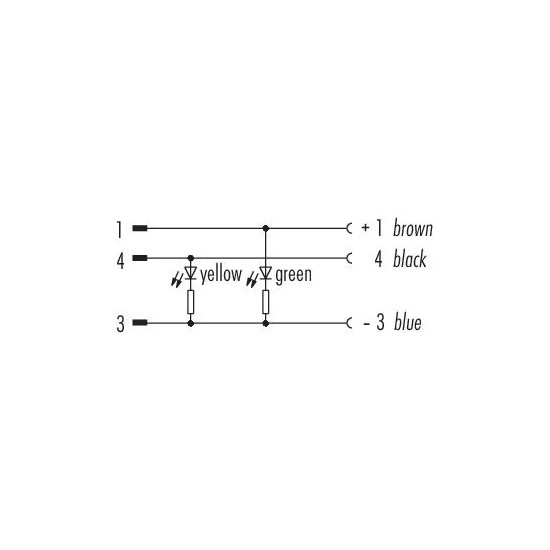

Sygnalizacja LED

Złącze ma dwie diody diagnostyczne:

• zielona dioda LED – sygnalizuje obecność napięcia zasilającego,
• żółta dioda LED – sygnalizuje aktywny sygnał PNP na styku 4.

Sygnalizacja ułatwia uruchamianie instalacji i diagnostykę czujnika. Podstawowy stan zasilania i sygnału można sprawdzić bez otwierania szafy sterowniczej i bez używania dodatkowego miernika.

Najważniejsze cechy

• żeńskie złącze M8,
• wykonanie kątowe 90°,
• trzy styki,
• kodowanie A,
• sygnalizacja LED dla układów PNP,
• zielona i żółta dioda LED,
• przewód PUR o długości 10 m,
• konstrukcja odpowiednia do prowadników kablowych,
• ponad 5 milionów cykli zginania,
• bezhalogenowa izolacja żył PP9Y,
• fabrycznie formowane złącze,
• stopień ochrony IP67,
• zgodność z DIN EN 61076-2-104.

Dane techniczne

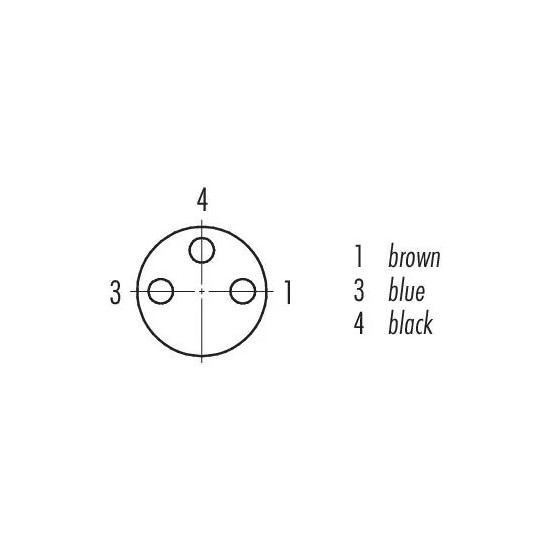

Układ styków

• Pin 1, przewód brązowy – zasilanie +10–30 V DC.
• Pin 3, przewód niebieski – 0 V.
• Pin 4, przewód czarny – sygnał wyjściowy PNP.
• Zielona dioda LED – obecność napięcia zasilającego.
• Żółta dioda LED – aktywny sygnał na pinie 4.

Przed uruchomieniem należy porównać układ styków z dokumentacją podłączanego czujnika.

Robotyka i prowadniki kablowe

Powłoka PUR, wielodrutowa konstrukcja żył i bezhalogenowa izolacja PP9Y umożliwiają stosowanie przewodu w aplikacjach ruchomych. Przewód wytrzymuje ponad 5 milionów cykli zginania i może pracować z prędkością przemieszczania do 200 m/min.

W prowadniku kablowym należy zachować promień gięcia wynoszący co najmniej dziesięciokrotność średnicy przewodu. Przewód nie powinien być skręcany, rozciągany ani dociskany do sąsiednich kabli.

Długość 10 m umożliwia połączenie czujnika zamontowanego na ruchomym elemencie maszyny z oddaloną szafą sterowniczą lub modułem wejściowym.

Montaż i bezpieczeństwo

Pierścień gwintowany złącza należy dokręcić ręcznie momentem około 40 cNm. Zbyt słabe dokręcenie może obniżyć szczelność połączenia, natomiast nadmierna siła może uszkodzić złącze.

Złącza nie wolno podłączać ani odłączać pod obciążeniem. Stopień ochrony IP67 obowiązuje po prawidłowym połączeniu z kompatybilnym gniazdem lub urządzeniem.

Złącze IP67 nie jest przeznaczone do stałej pracy pod wodą. W instalacjach zewnętrznych należy zastosować dodatkową ochronę przed korozją i długotrwałym wpływem czynników atmosferycznych.

Możliwe zamienniki

Poniższe przewody mają zbliżoną konfigurację: M8, trzy styki, żeńskie złącze kątowe, sygnalizację LED PNP, przewód PUR i długość 10 m:

• Balluff BCC02MK / BCC M323-0000-10-004-PX0334-100,
• SICK YI8U13-100UA1XLEAX, numer 2095595,
• Phoenix Contact SAC-3P-10,0-PUR/M 8FR-2L, numer 1683594,
• Pepperl+Fuchs V3-WM-E2-10M-PUR,
• Murrelektronik 7000-08121-6301000,
• Turck PKW3M-P7X2-10/TXL, numer 6626210,
• ifm EVC149.

Przed zastosowaniem zamiennika należy porównać zakres napięcia, maksymalny prąd, przekrój żył, kolory przewodów, logikę diod LED, stopień ochrony oraz parametry pracy ruchomej.

Powiązane warianty binder

• Wersja LED PNP, PUR, 5 m – binder 77 3608 0000 50003-0500
• Wersja kątowa bez LED, PUR, 10 m – binder 77 3408 0000 50003-1000
• Wersja prosta bez LED, PUR, 10 m – binder 77 3406 0000 50003-1000
• Wersja kątowa bez LED, PUR, 5 m – binder 77 3408 0000 50003-0500

Korzyści

• Szybka kontrola zasilania i sygnału czujnika.
• Łatwa diagnostyka bez otwierania szafy sterowniczej.
• Kątowe wyprowadzenie przewodu ułatwiające montaż.
• Możliwość pracy w prowadnikach kablowych.
• Odporna mechanicznie powłoka PUR.
• Bezhalogenowa izolacja żył.
• Długość 10 m ograniczająca potrzebę wykonywania dodatkowych połączeń.
• Fabrycznie wykonane i szczelne połączenie przewodu ze złączem.

Najczęściej zadawane pytania

Czy przewód jest przeznaczony do czujników PNP?

Tak. Układ diod LED został przygotowany do współpracy z wyjściem PNP. Przed podłączeniem należy sprawdzić schemat elektryczny używanego czujnika.

Co sygnalizują diody LED?

Zielona dioda informuje o obecności zasilania, a żółta o aktywnym sygnale PNP na styku 4.

Czy przewód nadaje się do prowadników kablowych?

Tak. Przewód PUR jest przystosowany do pracy ruchomej i wytrzymuje ponad 5 milionów cykli zginania.

Czy przewód można stosować w robotyce?

Tak, jeżeli temperatura, prędkość ruchu, przyspieszenie i promień gięcia mieszczą się w wartościach określonych w danych technicznych.

Czy przewód jest ekranowany?

Nie. Jest to przewód nieekranowany.

Czy złącze można instalować na zewnątrz?

Można je stosować na zewnątrz po zapewnieniu dodatkowej ochrony przed korozją i długotrwałym wpływem czynników atmosferycznych.

Czy dostępna jest krótsza wersja?

Tak. Wersja binder 77 3608 0000 50003-0500 ma taką samą podstawową konfigurację M8 LED PNP i przewód o długości 5 m.
