79 3408 45 03Przewód czujnikowy M8 3-pin, żeński, kątowy, 5 m, PVC | binder 79 3408 45 03

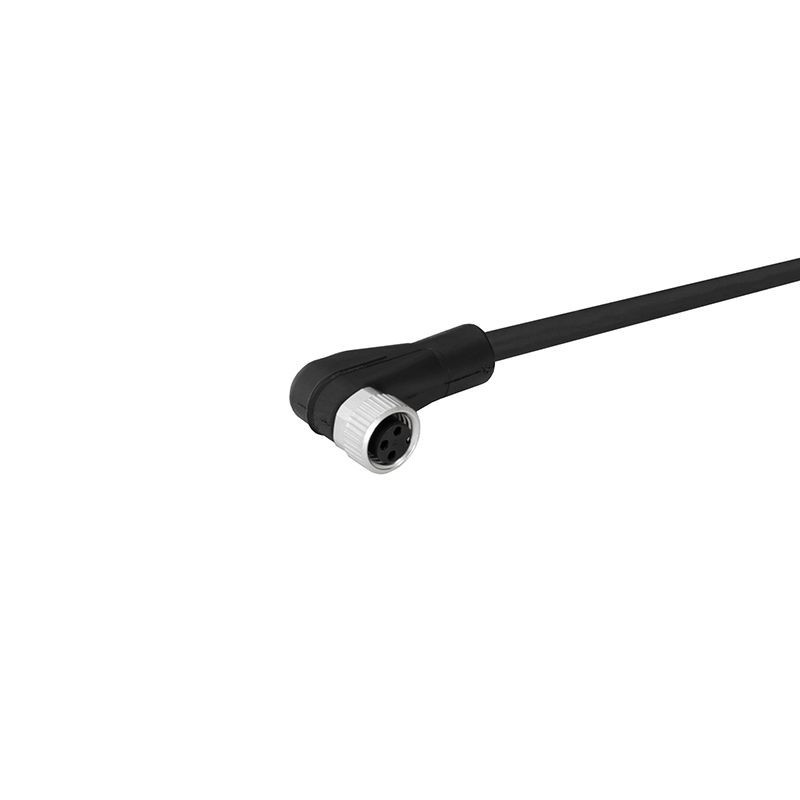

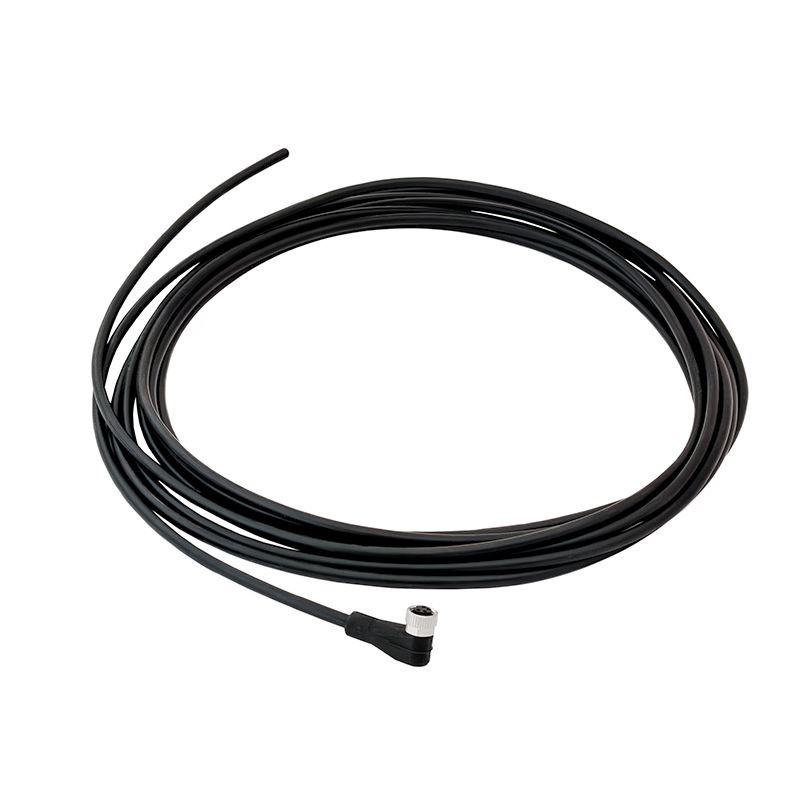

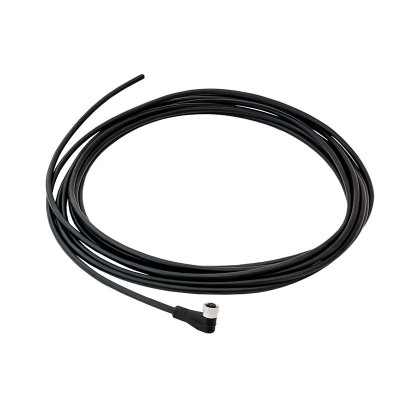

Przewód czujnikowy binder 79 3408 45 03 jest wyposażony w kątowe żeńskie złącze M8 z trzema stykami oraz przewód PVC o długości 5 metrów zakończony wolnymi żyłami. Kątowe wyprowadzenie przewodu ułatwia montaż w miejscach o ograniczonej przestrzeni. Produkt przeznaczony jest do łączenia czujników, elementów automatyki i urządzeń wykorzystywanych w maszynach oraz robotyce.

Zastosowanie przewodu M8

Przewód może być stosowany między innymi do:

• podłączania czujników indukcyjnych, pojemnościowych i fotoelektrycznych,
• instalacji automatyki przemysłowej,
• maszyn produkcyjnych i montażowych,
• robotów, manipulatorów oraz urządzeń typu pick-and-place,
• instalacji prowadzonych w prowadnikach kablowych,
• urządzeń transportowych i systemów przenośnikowych,
• instalacji wymagających kątowego wyprowadzenia przewodu ze złącza.

Najważniejsze cechy

• żeńskie złącze M8 z trzema stykami,
• kątowa konstrukcja złącza,
• kodowanie A,
• przewód PVC o długości 5 m,
• trzy żyły o przekroju 0,34 mm²,
• czarny kolor przewodu,
• złocone styki zapewniające stabilne połączenie,
• stopień ochrony IP67 po prawidłowym połączeniu,
• napięcie znamionowe 60 V,
• prąd znamionowy 4 A,
• wolny koniec przewodu umożliwiający podłączenie bezpośrednio w szafie sterowniczej lub urządzeniu.

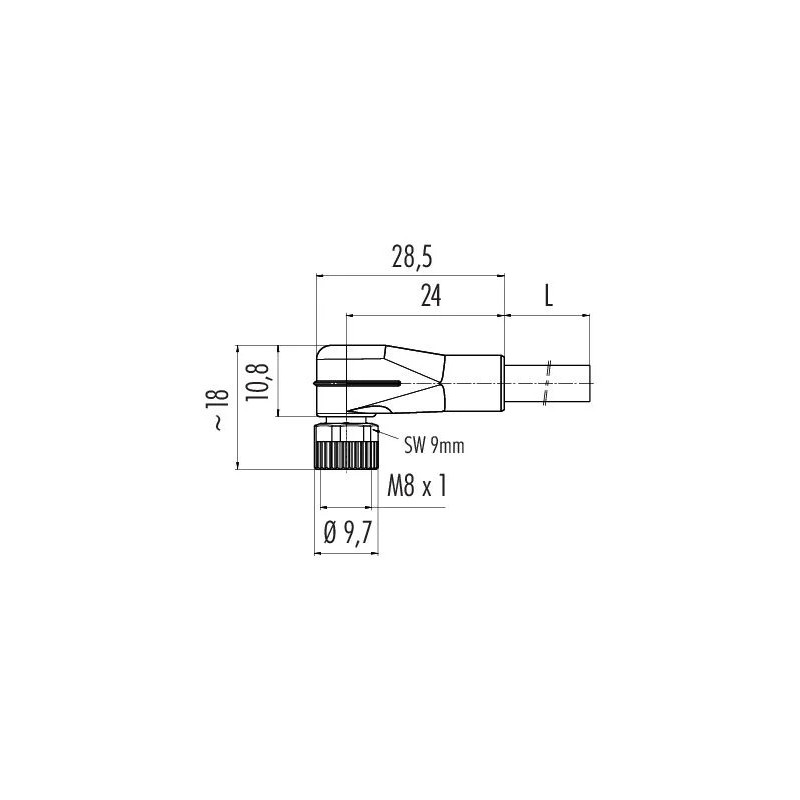

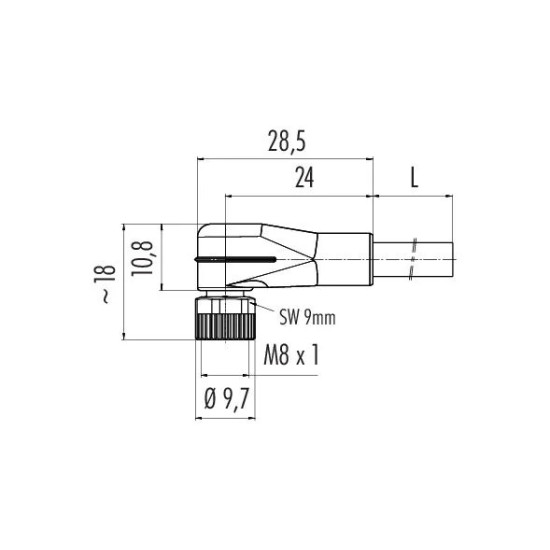

Dane techniczne

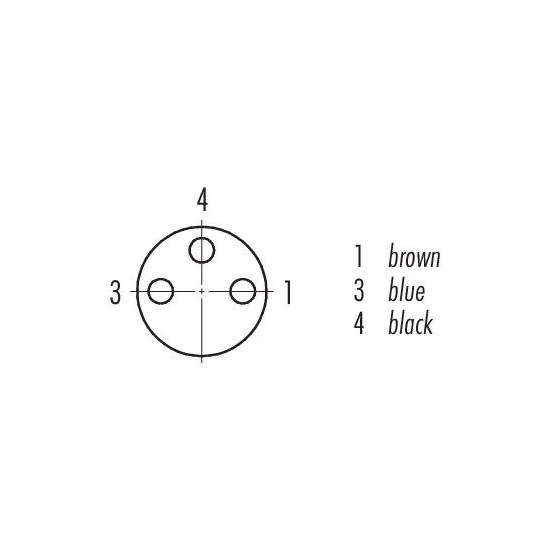

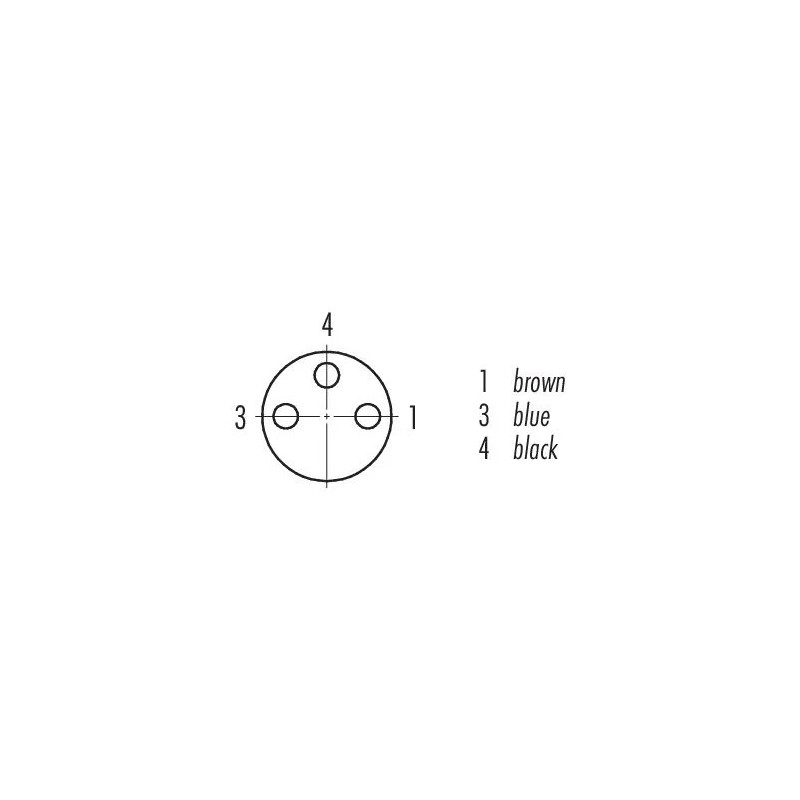

Schemat połączeń

Przed podłączeniem należy sprawdzić schemat elektryczny czujnika lub urządzenia. Funkcja poszczególnych styków może zależeć od zastosowanego sprzętu.

Robotyka i prowadniki kablowe

Technologia wykonania przewodu pozwala na wykorzystanie go w instalacjach maszynowych, robotyce oraz trasach prowadzonych w prowadnikach kablowych. Sprawdza się przy podłączaniu czujników zamontowanych na ruchomych elementach maszyn, manipulatorach i systemach transportowych.

Podczas projektowania instalacji należy zachować odpowiedni promień gięcia, nie skręcać przewodu wokół jego osi oraz dopasować sposób prowadzenia do zakresu i częstotliwości ruchu maszyny.

Montaż przewodu

Złącze należy podłączać przy wyłączonym zasilaniu. Przed montażem warto sprawdzić czystość powierzchni stykowych oraz zgodność kodowania i liczby pinów. Nakrętkę złącza należy prawidłowo dokręcić, ponieważ deklarowany stopień ochrony IP67 obowiązuje po kompletnym i szczelnym połączeniu z odpowiednim gniazdem.

Możliwe zamienniki

Poniższe przewody mają zbliżoną konfigurację M8, trzy styki, kątowe żeńskie złącze oraz długość 5 m:

• Balluff BCC02P6 / BCC M323-0000-10-001-VX8334-050,
• SICK YG8U13-050VA1XLEAX, numer 2096166,
• Phoenix Contact SAC-3P-5,0-PVC/M 8FR, numer 1403253,
• Pepperl+Fuchs V3-WM-5M-PVC, numer 109026,
• Murrelektronik 7000-08081-6100500,
• Turck PKW3M-5/TEL, numer 6625065.

Przed zastosowaniem zamiennika należy porównać pinout, napięcie, przekrój żył, materiał przewodu, odporność środowiskową oraz wymagania konkretnej aplikacji. Podobne wykonanie mechaniczne nie zawsze oznacza pełną zgodność techniczną.

Dlaczego warto wybrać ten przewód?

binder 79 3408 45 03 łączy kompaktowe złącze M8 z kątowym wyprowadzeniem oraz pięciometrowym przewodem PVC. Umożliwia szybkie podłączenie czujnika w maszynie, instalacji automatyki lub systemie robotycznym bez konieczności samodzielnego montowania złącza.

Najczęściej zadawane pytania

Czy przewód ma złącze męskie czy żeńskie?

Przewód ma kątowe żeńskie złącze M8 z trzema stykami.

Jaka jest długość przewodu?

Długość przewodu wynosi 5 metrów.

Jaki kolor ma przewód?

Przewód ma czarną izolację PVC.

Czy przewód nadaje się do robotyki?

Tak. Może być stosowany w instalacjach maszynowych, robotyce oraz systemach prowadzonych w prowadnikach kablowych, z zachowaniem prawidłowych warunków montażu i prowadzenia.

Czy przewód jest odporny na wodę i pył?

Po prawidłowym połączeniu z odpowiednim gniazdem złącze zapewnia stopień ochrony IP67.

Czy ten produkt ma następca?

Dla starego oznaczenia binder 79 3408 45 03 może być wskazywany nowszy przewód z rodziny binder, jednak parametry następcy mogą się różnić, między innymi kolorem, przekrojem żył i zakresem ochrony. Zamiany należy dokonać dopiero po porównaniu dokumentacji technicznej.
