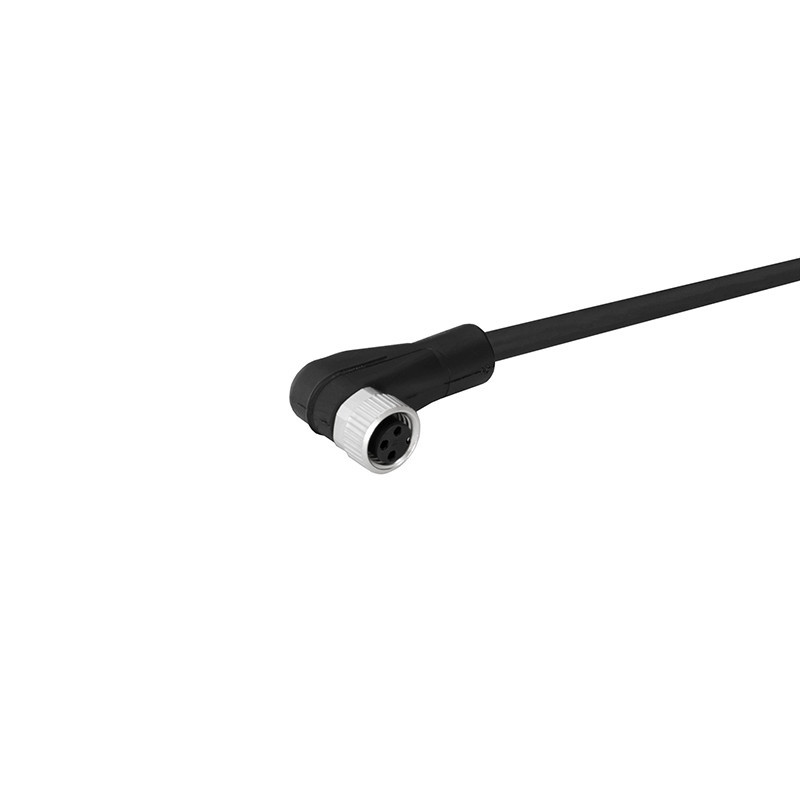

77 3408 0000 50003-1000Przewód czujnikowy M8 3-pin, żeński, kątowy, 10 m, PUR | binder 77 3408 0000 50003-1000

Trzypinowy żeński przewód czujnikowy M8 z kątowym złączem 90° i przewodem PUR o długości 10 metrów jest przeznaczony do niezawodnego łączenia czujników oraz elementów wykonawczych w systemach automatyki przemysłowej. Model binder 77 3408 0000 50003-1000 ma złącze kodowane A, wolny koniec przewodu oraz kompaktowe wyprowadzenie kablowe, które ułatwia montaż w miejscach o ograniczonej przestrzeni.

Odporna na ścieranie konstrukcja PUR sprawdza się również w robotyce, instalacjach ruchomych i prowadnikach kablowych. Formowane wtryskowo złącze, złocone styki oraz stopień ochrony IP67 / IP69K zapewniają trwałe połączenie w wymagającym środowisku przemysłowym.

Zastosowanie

• Podłączanie czujników indukcyjnych, pojemnościowych i fotoelektrycznych.
• Linie produkcyjne, montażowe i pakujące.
• Roboty przemysłowe oraz osie wykonujące ruchy cykliczne.
• Prowadniki i łańcuchy kablowe.
• Przenośniki rolkowe i taśmowe.
• Instalacje narażone na oleje, smary i intensywne ścieranie.
• Montaż czujników w niszach oraz miejscach o ograniczonej przestrzeni.

Najważniejsze cechy

• Żeńskie złącze M8, 3-pinowe, kodowane A.

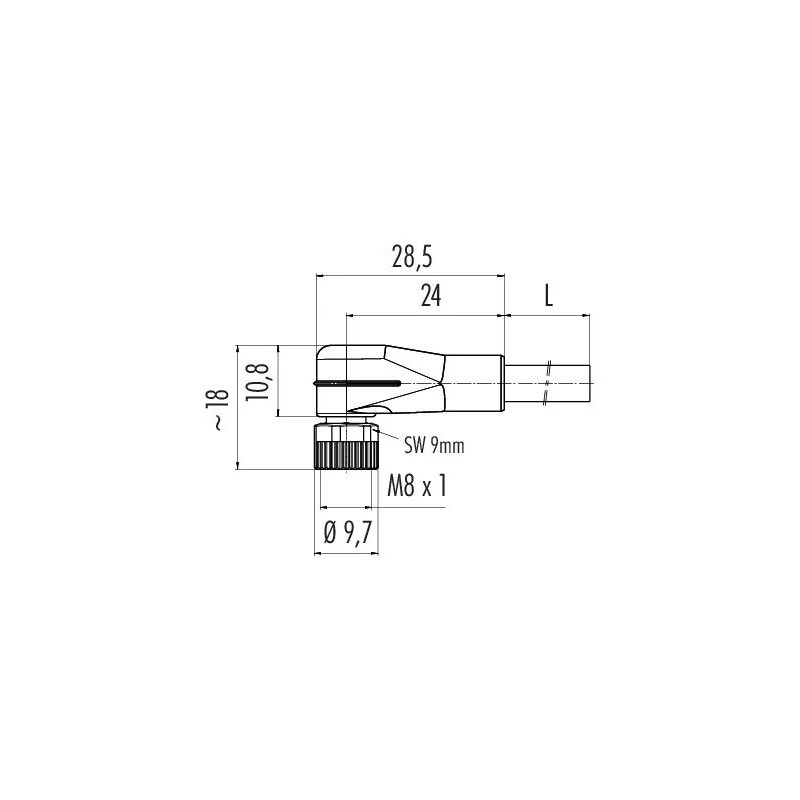

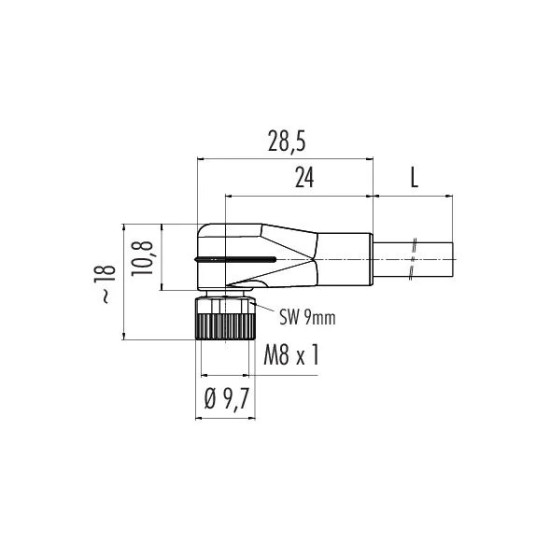

• Kątowe wyprowadzenie przewodu pod kątem 90°.
• Czarny przewód PUR o długości 10 m.
• Trzy żyły o przekroju 0,34 mm².
• Przystosowanie do instalacji ruchomych i prowadników kablowych.
• Ponad 5 milionów cykli zginania przy zachowaniu właściwych warunków pracy.
• Konstrukcja nieekranowana.
• Formowanie wtryskowe ograniczające ryzyko rozszczelnienia połączenia.
• Stopień ochrony IP67 / IP69K po prawidłowym skręceniu złącza.
• Zgodność ze standardem DIN EN 61076-2-104.

Dane techniczne

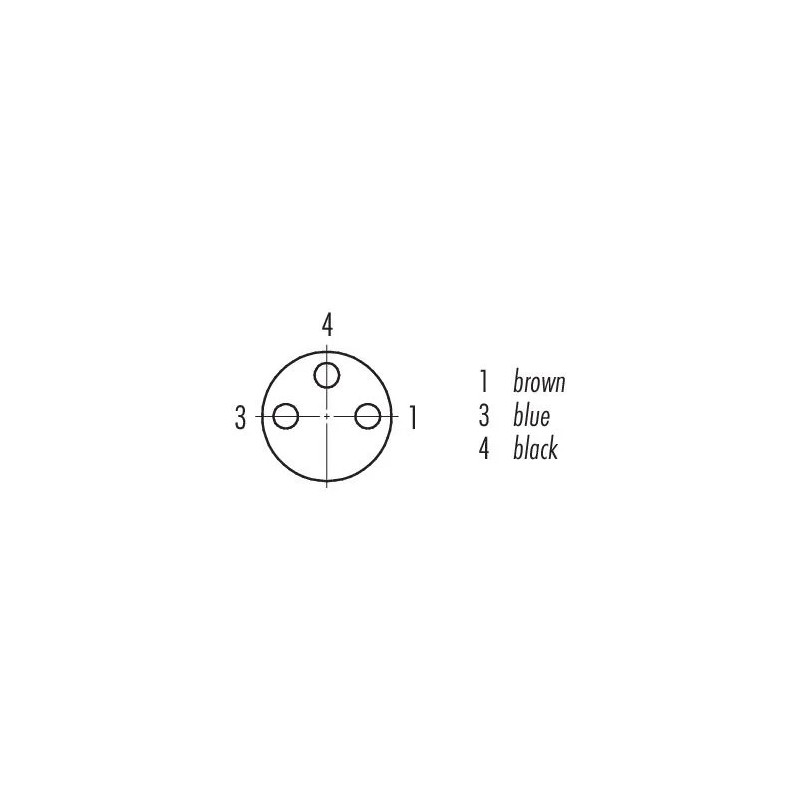

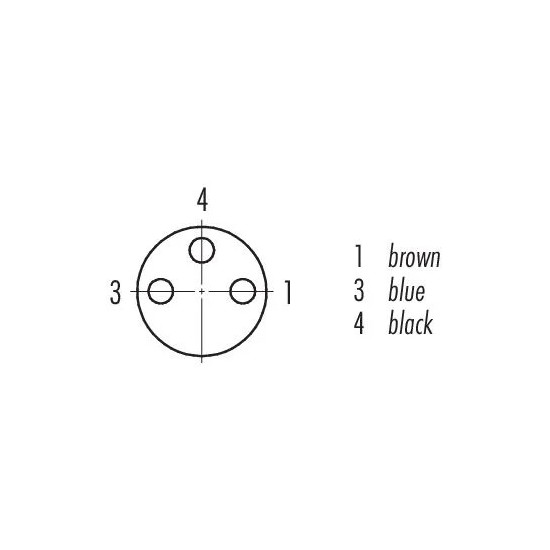

Układ styków

Przed podłączeniem należy zawsze porównać układ przewodów ze schematem konkretnego czujnika lub urządzenia.

Do robotyki i prowadników kablowych

Przewód PUR może pracować w aplikacjach wymagających powtarzalnego zginania, takich jak robotyka, ruchome części maszyn oraz prowadniki kablowe. W porównaniu z typowym przewodem PVC oferuje wyższą odporność na ścieranie, oleje i obciążenia mechaniczne.

Podczas projektowania instalacji należy zachować minimalny promień gięcia, wyeliminować skręcanie przewodu oraz zapewnić jego prawidłowe prowadzenie w całym zakresie ruchu maszyny.

Montaż i bezpieczeństwo

Złącze należy dokręcić do gniazda urządzenia momentem około 0,4 Nm. Deklarowany stopień ochrony IP67 / IP69K obowiązuje wyłącznie po prawidłowym połączeniu i dokręceniu złącza.

Nie należy podłączać ani rozłączać przewodu pod obciążeniem. Przed zastosowaniem jako zamiennika trzeba sprawdzić liczbę styków, kodowanie, przyporządkowanie żył, napięcie, prąd, stopień ochrony oraz warunki mechaniczne instalacji.

Możliwe zamienniki

Poniższe przewody mają zbliżoną konfigurację: żeńskie kątowe złącze M8, trzy styki, kodowanie A, przewód PUR i długość 10 m:

• Balluff BCC02MN / BCC M323-0000-10-001-PX0334-100,
• SICK YG8U13-100UA1XLEAX, numer 2095588,
• Phoenix Contact SAC-3P-10,0-PUR/M 8FR, numer 1694169,
• Pepperl+Fuchs V3-WM-10M-PUR, numer 116463,
• Murrelektronik 7000-08081-6301000,
• Turck PKW3M-10/TXL, numer 6625558.

Są to możliwe odpowiedniki funkcjonalne, ale nie gwarantowane zamienniki 1:1. Poszczególne modele różnią się między innymi przekrojem żył, stopniem ochrony, parametrami dynamicznymi oraz dopuszczeniami.

Powiązane warianty

• Wersja kątowa, 3-pin, PUR, 5 m – binder 77 3408 0000 50003-0500
• Wersja prosta, 3-pin, PUR, 10 m – binder 77 3406 0000 50003-1000
• Wersja kątowa, 3-pin, PVC, 10 m – binder 77 3408 0000 20003-1000
• Wersja kątowa, 4-pin, PUR, 10 m – binder 77 3408 0000 50004-1000
• Wersja kątowa LED, 3-pin, PUR, 10 m – binder 77 3608 0000 50003-1000

Dlaczego warto wybrać ten przewód?

• Oryginalny produkt binder z serii 718.
• Kompaktowe kątowe złącze ułatwiające montaż.
• Przewód PUR do wymagających i ruchomych aplikacji.
• Przekrój 3 × 0,34 mm².
• Wysoki stopień ochrony IP67 / IP69K.
• Złocone styki i wytrzymała metalowa nakrętka.
• Długość 10 m ograniczająca konieczność stosowania dodatkowych połączeń.

Najczęściej zadawane pytania

Czy przewód może pracować w prowadniku kablowym?

Tak. Konstrukcja PUR oraz trwałość przekraczająca 5 milionów cykli zginania pozwalają na zastosowanie w instalacjach ruchomych, pod warunkiem zachowania odpowiedniego promienia gięcia i prawidłowego prowadzenia przewodu.

Czym ta wersja różni się od przewodu PVC?

PUR jest bardziej odporny na ścieranie, oleje i powtarzalne zginanie. PVC jest zwykle korzystniejszy ekonomicznie w instalacjach nieruchomych i mniej wymagających mechanicznie.

Czy przewód jest ekranowany?

Nie. Jest to trzyżyłowy przewód nieekranowany przeznaczony do typowych sygnałów czujnikowych.

Czy można zastosować przewód innego producenta?

Tak, ale dopiero po porównaniu kodowania, układu styków, przekroju żył, parametrów elektrycznych, stopnia ochrony i właściwości mechanicznych.
