77 3406 0000 50003-1000Przewód czujnikowy M8 3-pin, żeński, prosty, 10 m, PUR | binder 77 3406 0000 50003-1000

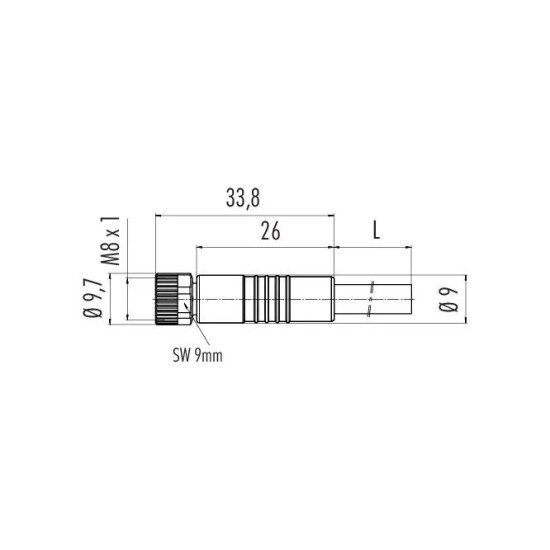

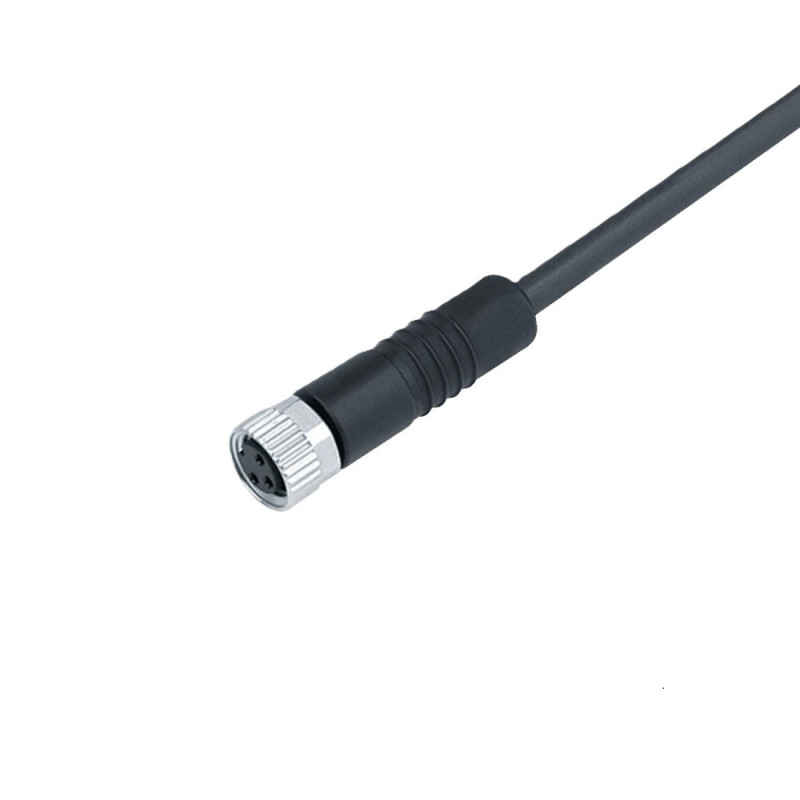

Przewód czujnikowy binder 77 3406 0000 50003-1000 jest wyposażony w proste żeńskie złącze M8 z trzema stykami oraz czarny przewód PUR o długości 10 metrów. Druga strona przewodu jest zakończona wolnymi żyłami, co umożliwia bezpośrednie podłączenie w szafie sterowniczej, puszce połączeniowej lub urządzeniu automatyki.

Przewód został przygotowany do pracy w instalacjach ruchomych. Konstrukcja o trwałości przekraczającej 5 milionów cykli zginania pozwala wykorzystywać go w robotyce, prowadnikach kablowych i ruchomych częściach maszyn.

Zastosowanie przewodu M8

Przewód może być wykorzystywany między innymi do:

• podłączania czujników indukcyjnych, pojemnościowych i fotoelektrycznych,
• instalacji automatyki przemysłowej,
• robotów, manipulatorów i urządzeń typu pick-and-place,
• prowadników kablowych i ruchomych tras przewodowych,
• maszyn produkcyjnych i montażowych,
• systemów transportowych i przenośnikowych,
• instalacji wymagających przewodu czujnikowego o długości 10 m,
• środowisk wymagających ochrony IP67 lub IP69K.

Najważniejsze cechy

• proste żeńskie złącze M8,
• trzy styki i kodowanie A,
• przewód PUR o długości 10 m,
• trzy żyły o przekroju 0,34 mm² / AWG 22,
• czarny kolor płaszcza,
• konstrukcja nieekranowana,
• wolne żyły na drugim końcu przewodu,
• stopień ochrony IP67 / IP69K po prawidłowym połączeniu,
• napięcie znamionowe 50 V AC / 60 V DC,
• prąd znamionowy 4 A,
• ponad 5 milionów cykli zginania,
• prędkość przesuwu do 200 m/min,
• bezhalogenowa izolacja pojedynczych żył,
• dopuszczenie UL 2238.

Praca w robotyce i prowadnikach kablowych

Przewód został wykonany z myślą o instalacjach, w których okablowanie jest regularnie zginane. Minimalny promień gięcia wynosi co najmniej pięciokrotność średnicy przewodu przy ułożeniu stałym oraz dziesięciokrotność średnicy podczas pracy ruchomej.

Producent deklaruje ponad 5 milionów cykli zginania w określonych warunkach pracy. Przewód może być stosowany w robotach, manipulatorach, osiach liniowych, prowadnikach kablowych i innych ruchomych częściach maszyn.

Podczas montażu należy zapobiegać skręcaniu przewodu wokół jego osi, zachować odpowiedni promień gięcia i zabezpieczyć przewód przed nadmiernym rozciąganiem.

Dane techniczne

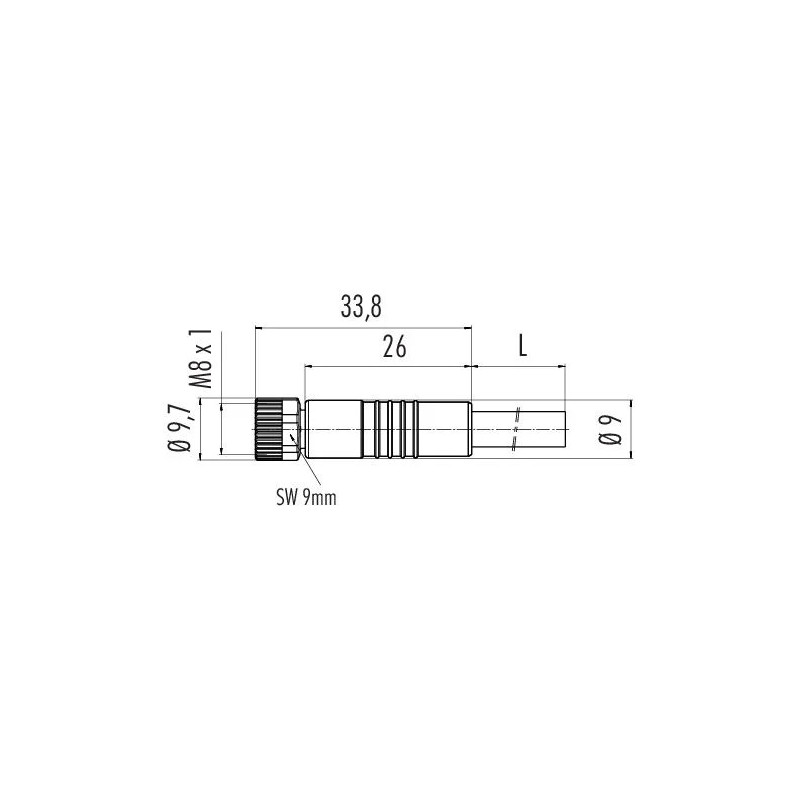

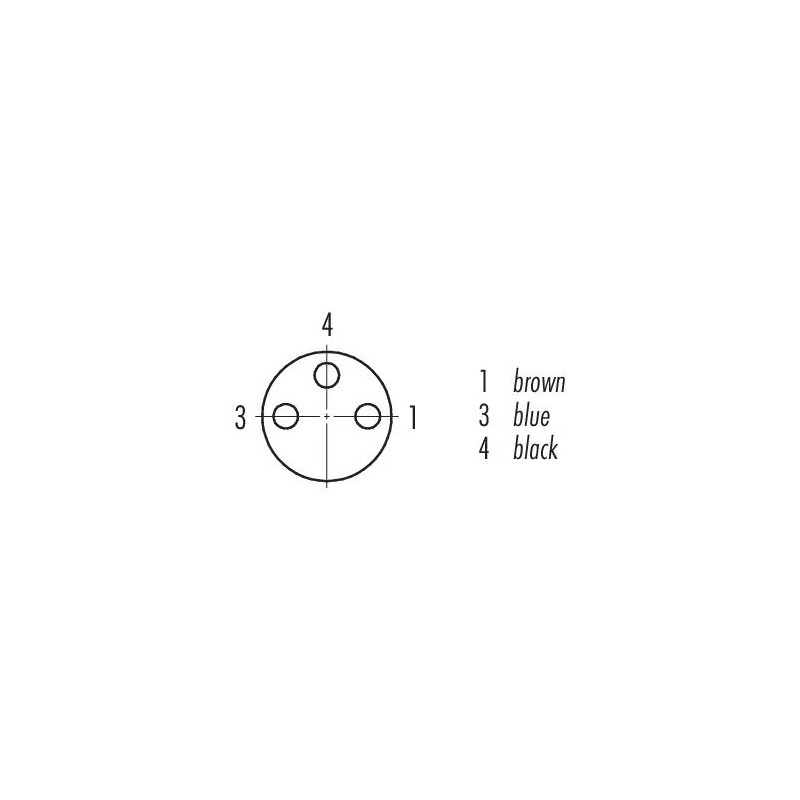

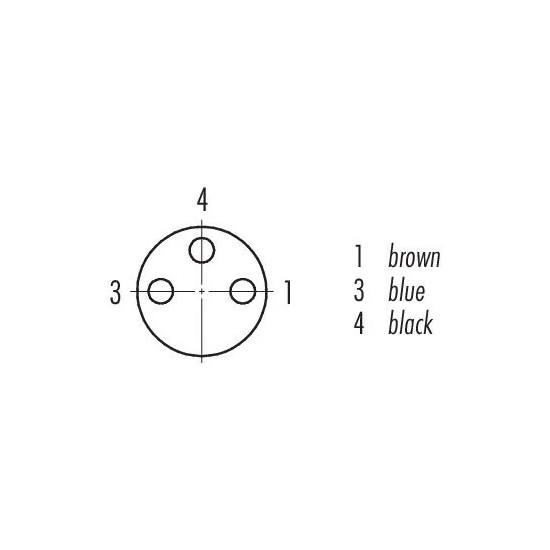

Schemat połączeń

Przed wykonaniem połączenia należy sprawdzić dokumentację elektryczną podłączanego czujnika lub urządzenia. Funkcja poszczególnych styków może zależeć od zastosowanego sprzętu.

Montaż i bezpieczeństwo

• Złącze należy podłączać i odłączać przy wyłączonym zasilaniu.
• Przed montażem należy sprawdzić zgodność kodowania, liczby styków i napięcia.
• Nakrętkę złącza należy dokręcić ręcznie momentem około 0,4 Nm.
• Stopień ochrony IP67 / IP69K obowiązuje po kompletnym i prawidłowo dokręconym połączeniu.
• Stopień IP67 nie oznacza przeznaczenia do ciągłej pracy pod wodą.
• W prowadniku kablowym należy zachować odpowiedni promień gięcia.
• Przewód należy zabezpieczyć przed rozciąganiem, skręcaniem i uszkodzeniami mechanicznymi.

Potencjalne zamienniki

Poniższe przewody mają zbliżoną konfigurację: proste żeńskie złącze M8, trzy styki, przewód PUR o długości 10 m oraz wolne żyły:

• Balluff BCC0KKP / BCC M313-0000-10-001-PX0334-100-C003,
• Turck PKG3M-10/TXL – numer 6625552,
• Murrelektronik 7000-08041-6331000,
• SICK YF8U13-100UA1XLEAX – numer 2094789,
• Phoenix Contact SAC-3P-10,0-PUR/M 8FS – numer 1694101,
• Pepperl+Fuchs V3-GM-10M-PUR – numer 116462.

Najbliższą konfigurację mają przewody Balluff BCC0KKP oraz Turck PKG3M-10/TXL. Są wyposażone w proste żeńskie złącze M8, trzy styki oraz czarny przewód PUR o długości 10 m i przekroju 3 × 0,34 mm².

Pozostałe modele mogą różnić się przekrojem żył, kolorem przewodu, obciążalnością prądową, ekranowaniem, temperaturą pracy lub stopniem ochrony.

Przed zastosowaniem zamiennika należy potwierdzić pinout, kodowanie, napięcie, prąd, przekrój żył, parametry pracy ruchomej oraz wymagania środowiskowe instalacji.

Powiązane warianty

• Przewód M8 3-pin żeński prosty, PUR, 5 m
• Przewód M8 3-pin żeński kątowy, PUR, 10 m
• Wszystkie przewody do czujników M8

Dlaczego warto wybrać ten przewód?

binder 77 3406 0000 50003-1000 łączy kompaktowe proste złącze M8 z przewodem PUR o długości 10 metrów, przeznaczonym do instalacji maszynowych i pracy ruchomej.

Przewód zapewnia wysoką trwałość mechaniczną, możliwość stosowania w prowadnikach kablowych oraz ochronę IP67 / IP69K po prawidłowym połączeniu.

Najczęściej zadawane pytania

Czy złącze jest męskie czy żeńskie?

Przewód ma proste żeńskie złącze M8 z trzema stykami.

Jaka jest długość przewodu?

Długość przewodu wynosi 10 metrów.

Czy przewód jest wykonany z PVC?

Nie. Płaszcz przewodu jest wykonany z PUR.

Czy przewód nadaje się do prowadników kablowych?

Tak. Producent deklaruje ponad 5 milionów cykli zginania. Podczas montażu należy zachować minimalny promień gięcia i prawidłowo ułożyć przewód w prowadniku.

Czy przewód nadaje się do robotyki?

Tak. Może być stosowany w robotach, manipulatorach i innych ruchomych częściach maszyn.

Czy przewód jest ekranowany?

Nie. Jest to przewód nieekranowany.

Czy przewód ma wolne żyły?

Tak. Z jednej strony znajduje się proste żeńskie złącze M8, a z drugiej wolne żyły.

Czy stopień IP69K obowiązuje zawsze?

Stopień ochrony obowiązuje po prawidłowym połączeniu i dokręceniu z odpowiednim złączem współpracującym.
