OGS-40-PUK-ST3Czujnik widełkowy 40 mm, PNP NO/NC, światło czerwone | Eickmann Elektronik OGS-40-PUK-ST3

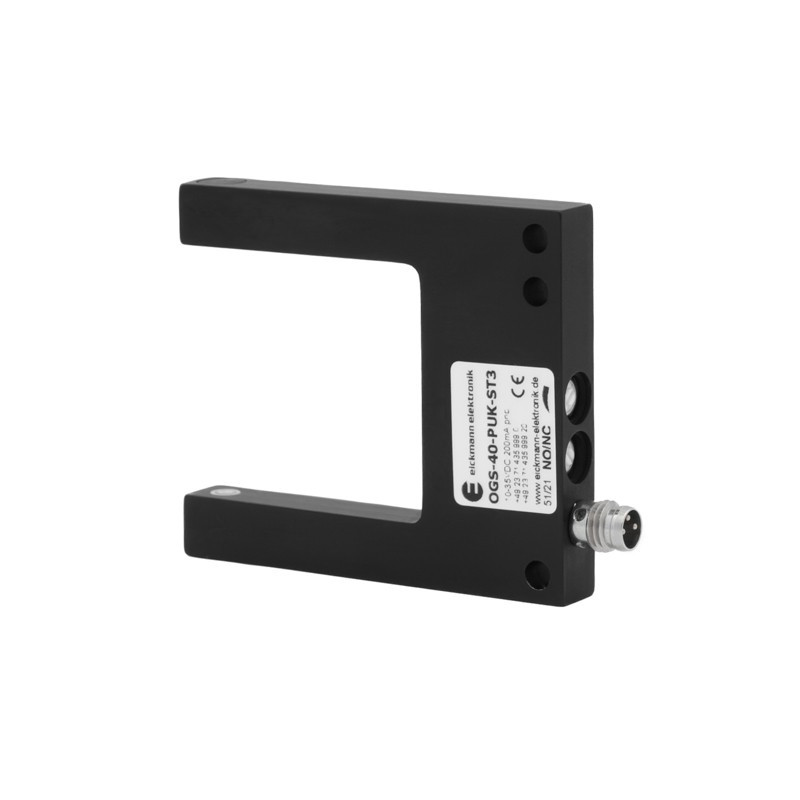

Czujnik widełkowy OGS-40-PUK-ST3 Eickmann Elektronik jest optycznym czujnikiem przeznaczonym do bezkontaktowego wykrywania obiektów przechodzących pomiędzy ramionami widełek. Nadajnik i odbiornik znajdują się naprzeciw siebie w jednej obudowie, dzięki czemu urządzenie tworzy gotową barierę optyczną bez konieczności montowania i wzajemnego osiowania dwóch oddzielnych czujników.

Model OGS-40-PUK-ST3 ma szczelinę o szerokości 40 mm i głębokości 45 mm. Wykorzystuje modulowane światło czerwone, oferuje rozdzielczość 0,4 mm oraz wielkość plamki świetlnej Ø2,0 mm. Czułość układu optycznego można regulować pokrętłem, co pozwala dopasować działanie czujnika do wymagań konkretnej aplikacji.

Częstotliwość przełączania 2,5 kHz umożliwia wykrywanie szybko przemieszczających się elementów oraz zastosowanie czujnika do zliczania części, kontroli obecności, położenia, krawędzi, otworów i przerw w detalach.

OGS-40-PUK-ST3 posiada jedno tranzystorowe wyjście PNP z możliwością wyboru funkcji NO lub NC. Sposób działania wyjścia można więc dopasować do układu sterowania. Nie są to dwa niezależne wyjścia NO i NC pracujące jednocześnie.

Czujnik jest zasilany napięciem 10–35 V DC, a maksymalne obciążenie wyjścia wynosi 200 mA. Obudowa z czarnego anodowanego aluminium, stopień ochrony IP67 i zakres temperatury pracy od -10°C do +60°C umożliwiają stosowanie urządzenia w typowych warunkach automatyki przemysłowej. Podłączenie realizowane jest przez męskie złącze M8x1, 3-pin.

Zastosowanie

OGS-40-PUK-ST3 może być stosowany do:

• wykrywania obecności elementów na liniach produkcyjnych,
• zliczania części w podajnikach i systemach transportowych,
• kontroli położenia i krawędzi detali,
• wykrywania otworów, wycięć i przerw,
• kontroli konturów elementów,
• monitorowania części w podajnikach wibracyjnych,
• kontroli prowadzenia materiału,
• monitorowania ruchu i prędkości elementów,
• zastosowań w maszynach specjalnych, urządzeniach pakujących i etykietujących.

Najważniejsze właściwości

• Szczelina 40 mm – umożliwia prowadzenie detalu pomiędzy nadajnikiem i odbiornikiem.
• Głębokość widełek 45 mm – ważna przy projektowaniu miejsca montażu i doborze odpowiednika.
• Rozdzielczość 0,4 mm – umożliwia precyzyjne wykrywanie niewielkich zmian w torze optycznym.
• Plamka Ø2,0 mm – określa wielkość plamki świetlnej w obszarze detekcji.
• Modulowane światło czerwone – ułatwia ustawienie obiektu względem osi optycznej.
• Regulacja czułości pokrętłem – umożliwia dostosowanie progu działania do aplikacji.
• PNP NO/NC – funkcję pojedynczego wyjścia można wybrać jako NO lub NC.
• 2,5 kHz – częstotliwość przełączania odpowiednia również do dynamicznych procesów.
• Obciążenie do 200 mA – umożliwia współpracę z typowymi układami automatyki.
• M8x1, 3-pin – standardowe kompaktowe przyłącze przemysłowe.
• IP67 – wysoki stopień ochrony obudowy.
• Aluminiowa obudowa – wykonana z czarnego anodowanego aluminium.

Dane techniczne

Zasada działania

OGS-40-PUK-ST3 działa na zasadzie jednokierunkowej bariery optycznej zintegrowanej w jednej obudowie. Nadajnik modulowanego światła czerwonego znajduje się w jednym ramieniu widełek, a odbiornik w drugim.

Przy wolnej szczelinie wiązka światła dociera do odbiornika. Obiekt przechodzący przez szczelinę przerywa lub odpowiednio osłabia tor optyczny, co powoduje zmianę stanu wyjścia.

Czułość układu można regulować pokrętłem. Przy większej czułości możliwe jest wykrywanie mniejszych elementów, natomiast jej zmniejszenie zwiększa odporność układu na zabrudzenie powierzchni optycznych.

Funkcję pojedynczego wyjścia PNP można ustawić jako NO albo NC. Zintegrowanie nadajnika i odbiornika w jednej konstrukcji eliminuje konieczność ich wzajemnego osiowania.

Montaż

Czujnik należy zamontować tak, aby wykrywany element swobodnie przechodził przez szczelinę 40 mm i przecinał oś optyczną pomiędzy nadajnikiem a odbiornikiem.

Przy projektowaniu zabudowy należy uwzględnić głębokość widełek 45 mm, wysokość korpusu 60 mm oraz przestrzeń potrzebną na złącze M8.

Podczas instalacji należy pozostawić dostęp do:

• pokrętła regulacji czułości,
• przełącznika funkcji NO/NC,
• złącza M8,
• powierzchni optycznych w celu okresowego czyszczenia.

Czujnik powinien być zamocowany stabilnie, bez nadmiernych naprężeń mechanicznych. Nadajnik i odbiornik są fabrycznie ustawione względem siebie i nie wymagają dodatkowego osiowania.

Podłączenie elektryczne

OGS-40-PUK-ST3 jest 3-przewodowym czujnikiem z jednym wyjściem PNP.

Obciążenie lub wejście sterownika należy podłączyć pomiędzy wyjście na pinie 4 a 0 V.

Oznaczenie PNP NO/NC oznacza jedno wyjście PNP z wybieraną funkcją NO albo NC. Nie oznacza dwóch niezależnych wyjść NO i NC działających jednocześnie.

Sygnalizacja LED

Czujnik posiada sygnalizację LED przy złączu M8, ułatwiającą kontrolę reakcji urządzenia podczas uruchamiania, regulacji czułości i diagnostyki aplikacji.

Warunki pracy

OGS-40-PUK-ST3 jest przeznaczony do pracy w temperaturze od -10°C do +60°C. Obudowa posiada stopień ochrony IP67, a odporność układu optycznego na światło zewnętrzne wynosi 50 klx.

Korpus wykonano z czarnego anodowanego aluminium. Wyjście jest zabezpieczone przed zwarciem, a urządzenie pracuje przy napięciu zasilania 10–35 V DC.

OGS-40-PUK-ST3 nie jest urządzeniem bezpieczeństwa i nie może być stosowany w aplikacjach, w których bezpieczeństwo osób zależy od prawidłowego działania czujnika.

Warianty i akcesoria

Warianty:

• OGS-30-PUK-ST3 – czujnik widełkowy 30 mm
• OGS-50-PUK-ST3 – czujnik widełkowy 50 mm
• Wszystkie standardowe czujniki widełkowe

Montaż:

• BEF-OGS-01 – podstawa montażowa do czujników widełkowych Eickmann Elektronik

Przewody M8:

• Przewód M8 3-pin żeński kątowy, 2 m PVC – binder 77 3408 0000 20003-0200
• Przewód M8 3-pin żeński kątowy, 5 m PUR – binder 77 3408 0000 50003-0500
• Wszystkie przewody M8

Złącza M8 do samodzielnego montażu:

• Złącze M8 binder, 3-pin, proste, żeńskie – 99 3400 100 03
• Złącze M8 binder, 3-pin, kątowe, żeńskie – 99 3400 110 03
• Wszystkie złącza M8

Symbole porównawcze innych producentów

Przed zastosowaniem naszego czujnika zamiast dotychczas stosowanego należy porównać parametry techniczne obu modeli.

FAQ

Jaka jest szerokość i głębokość widełek OGS-40-PUK-ST3?

Szerokość szczeliny wynosi 40 mm, a głębokość widełek 45 mm.

Jakie światło wykorzystuje OGS-40-PUK-ST3?

Czujnik wykorzystuje modulowane światło czerwone, które ułatwia ustawienie wykrywanego elementu względem toru optycznego.

Jaka jest rozdzielczość czujnika?

Rozdzielczość OGS-40-PUK-ST3 wynosi 0,4 mm.

Jaka jest wielkość plamki świetlnej?

Wielkość plamki wynosi Ø2,0 mm.

Czy rozdzielczość 0,4 mm i plamka Ø2,0 mm oznaczają to samo?

Nie. Rozdzielczość opisuje zdolność układu optycznego do wykrywania niewielkich zmian w torze detekcji, natomiast wielkość plamki określa średnicę plamki świetlnej.

Co oznacza PNP NO/NC?

Czujnik posiada jedno wyjście PNP, którego funkcję można ustawić jako NO albo NC. Nie są to dwa niezależne wyjścia działające jednocześnie.

Czy można regulować czułość?

Tak. Czułość układu optycznego jest regulowana pokrętłem. Pozwala to dostosować próg przełączania do wykrywanego elementu i warunków aplikacji.

Jak podłączyć OGS-40-PUK-ST3?

Pin 1 należy podłączyć do +10–35 V DC, pin 3 do 0 V, natomiast pin 4 jest wyjściem PNP. Czujnik posiada męskie złącze M8x1, 3-pin.

Jaka jest częstotliwość przełączania?

Częstotliwość przełączania wynosi 2,5 kHz, dzięki czemu czujnik może być stosowany również do wykrywania szybko przemieszczających się elementów.

Czy czujnik wymaga osobnego nadajnika i odbiornika?

Nie. Nadajnik i odbiornik są umieszczone w przeciwległych ramionach jednej obudowy i fabrycznie ustawione względem siebie.

Czy OGS-40-PUK-ST3 może pracować jako czujnik bezpieczeństwa?

Nie. OGS-40-PUK-ST3 nie jest przeznaczony do funkcji bezpieczeństwa, w których bezpieczeństwo osób zależy od prawidłowego działania urządzenia.
