OGSL-50-PUK-ST3Czujnik widełkowy 50 mm, PNP NO/NC, laser | Eickmann Elektronik OGSL-50-PUK-ST3

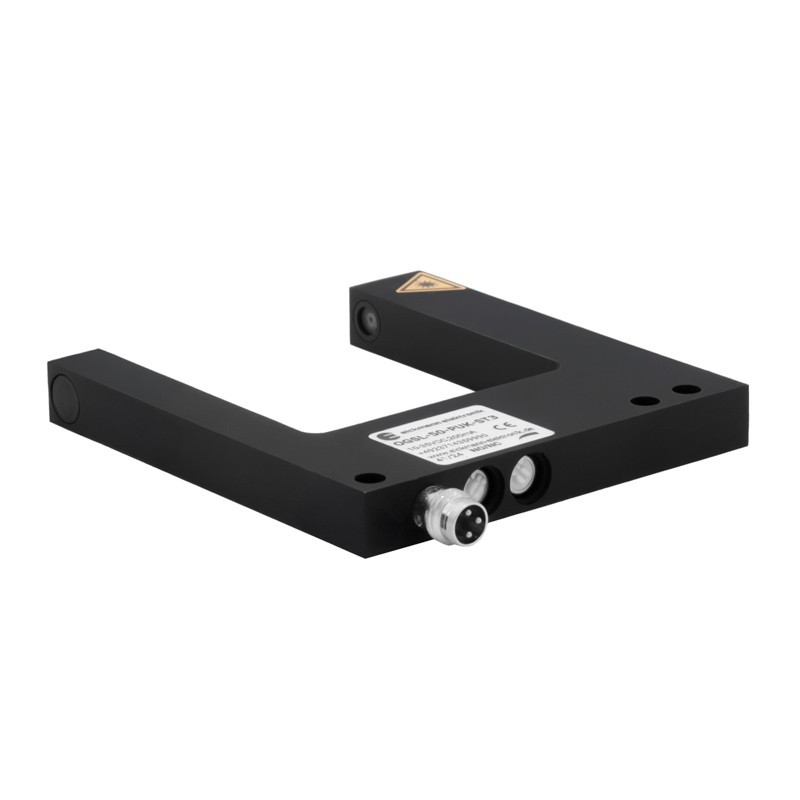

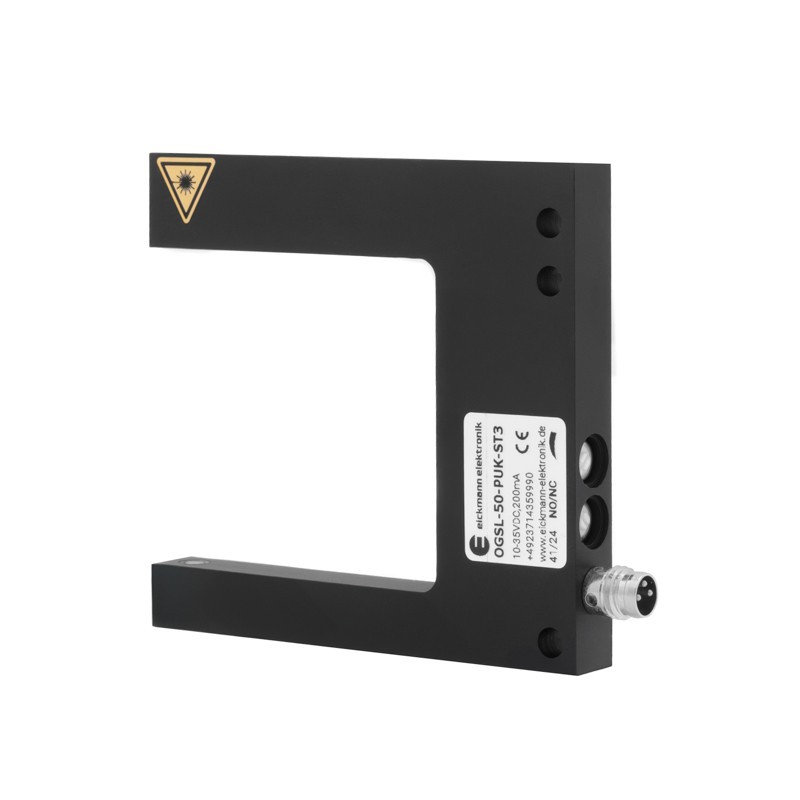

Eickmann Elektronik OGSL-50-PUK-ST3 jest laserowym czujnikiem widełkowym przeznaczonym do precyzyjnego wykrywania obiektów przechodzących pomiędzy ramionami widełek. Nadajnik i odbiornik znajdują się naprzeciwko siebie w jednej obudowie, dzięki czemu tworzą gotową barierę optyczną bez konieczności osobnego montażu i wzajemnego osiowania dwóch urządzeń.

Szerokość szczeliny wynosi 50 mm, a głębokość widełek 55 mm. Czujnik wykorzystuje czerwony laser o długości fali 650 nm i klasie 2. Rozdzielczość wynosi 0,03 mm, dzięki czemu OGSL-50-PUK-ST3 nadaje się do precyzyjnego wykrywania niewielkich elementów i małych zmian w torze optycznym. Wielkość plamki podawana dla tego modelu wynosi Ø0,3 mm.

Czułość układu optycznego można regulować za pomocą potencjometru na obudowie. Pozwala to dostosować reakcję czujnika do wielkości obiektu oraz warunków konkretnej aplikacji.

Maksymalna częstotliwość przełączania 10 kHz umożliwia wykrywanie i zliczanie szybko przemieszczających się elementów, a także kontrolę położenia, krawędzi, otworów i przerw.

OGSL-50-PUK-ST3 posiada jedno wyjście PNP z wybieraną funkcją NO lub NC. Oznacza to możliwość wyboru sposobu działania pojedynczego wyjścia – nie są to dwa niezależne wyjścia NO i NC pracujące jednocześnie.

Czujnik pracuje przy napięciu 10–35 V DC, a maksymalny prąd obciążenia wyjścia wynosi 200 mA. Obudowę wykonano z czarnego anodowanego aluminium. Stopień ochrony IP67 oraz zakres temperatury pracy od -10 do +60°C umożliwiają stosowanie urządzenia w typowych warunkach automatyki przemysłowej.

Podłączenie elektryczne realizowane jest przez męskie złącze M8x1, 3-pin.

Zastosowanie

OGSL-50-PUK-ST3 może być stosowany między innymi do:

• wykrywania małych elementów,
• precyzyjnego zliczania szybko przemieszczających się detali,
• kontroli obecności elementów,
• kontroli położenia i krawędzi,
• wykrywania otworów, wycięć i przerw,
• kontroli części w podajnikach wibracyjnych,
• kontroli elementów na liniach montażowych,
• monitorowania ruchu i prędkości,
• precyzyjnych aplikacji w budowie maszyn,
• systemów automatyki wymagających wysokiej rozdzielczości.

Najważniejsze właściwości

• szerokość szczeliny 50 mm,
• głębokość widełek 55 mm,
• rozdzielczość 0,03 mm,
• wielkość plamki Ø0,3 mm,
• laser klasy 2 o długości fali 650 nm,
• regulacja czułości potencjometrem,
• jedno wyjście PNP,
• wybierana funkcja NO/NC,
• maksymalna częstotliwość przełączania 10 kHz,
• maksymalny prąd obciążenia 200 mA,
• zabezpieczenie przeciwzwarciowe,
• odporność na światło zewnętrzne 50 klx,
• złącze M8x1, 3-pin,
• aluminiowa obudowa,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Nadajnik laserowy znajduje się w jednym ramieniu widełek, a odbiornik w drugim. Pomiędzy nimi przebiega wąska wiązka laserowa.

Obiekt wprowadzony w szczelinę przecina lub odpowiednio osłabia wiązkę docierającą do odbiornika. Elektronika czujnika wykrywa zmianę i przełącza stan wyjścia PNP.

Konstrukcja widełkowa zapewnia stałe wzajemne położenie nadajnika i odbiornika, dzięki czemu nie trzeba instalować i osiować dwóch oddzielnych elementów bariery.

Rozdzielczość 0,03 mm określa zdolność układu optycznego do rozróżniania niewielkich zmian w torze wiązki. Nie należy automatycznie utożsamiać jej z minimalnym wykrywanym obiektem.

Czułość reguluje się potencjometrem. Dla laserowych czujników OGSL producent zaleca po osiągnięciu położenia maksymalnej czułości skorygować ustawienie potencjometru do punktu, w którym wyjście przestaje pozostawać stale aktywne.

Przełącznik NO/NC umożliwia wybór sposobu działania jednego wyjścia PNP.

Montaż

Szerokość szczeliny wynosi 50 mm, natomiast głębokość widełek 55 mm. Wykrywany element należy prowadzić tak, aby przecinał oś laserową pomiędzy nadajnikiem i odbiornikiem.

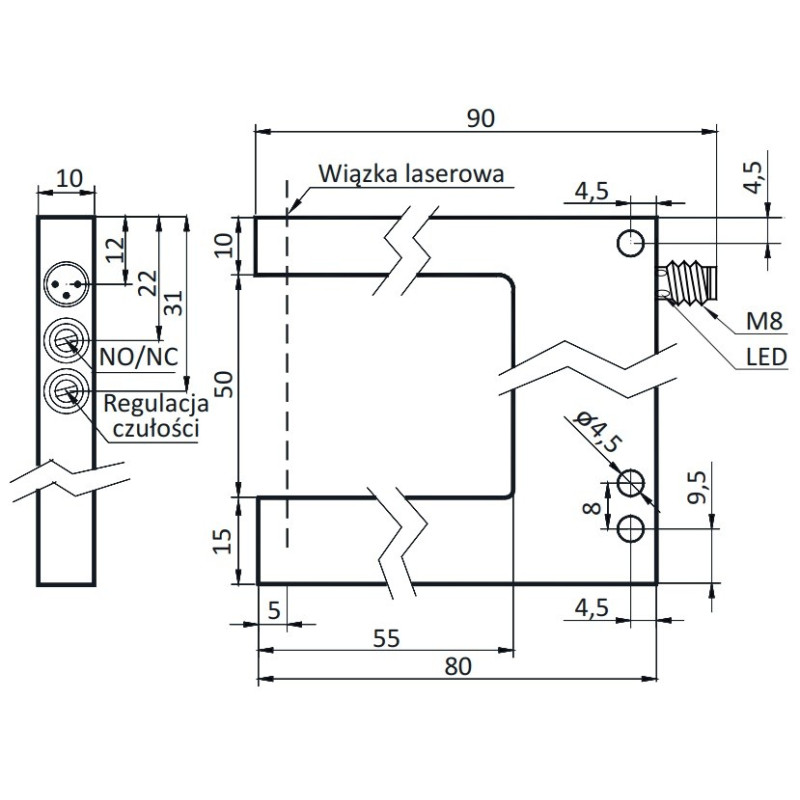

Korpus ma wymiary 80 × 75 × 10 mm. Po uwzględnieniu wystającego złącza M8 całkowity wymiar w jego osi wynosi około 90 mm. Przy projektowaniu miejsca montażowego należy również pozostawić przestrzeń potrzebną na podłączony przewód.

Należy zachować dostęp do:

• potencjometru regulacji czułości,
• przełącznika funkcji NO/NC,
• złącza M8,
• powierzchni optycznych nadajnika i odbiornika.

Czujnik należy zamontować stabilnie i bez naprężeń mechanicznych. Powierzchnie optyczne powinny pozostawać czyste.

OGSL-50-PUK-ST3 wykorzystuje laser klasy 2. Podczas montażu, regulacji i eksploatacji nie należy patrzeć bezpośrednio w wiązkę.

Podłączenie elektryczne

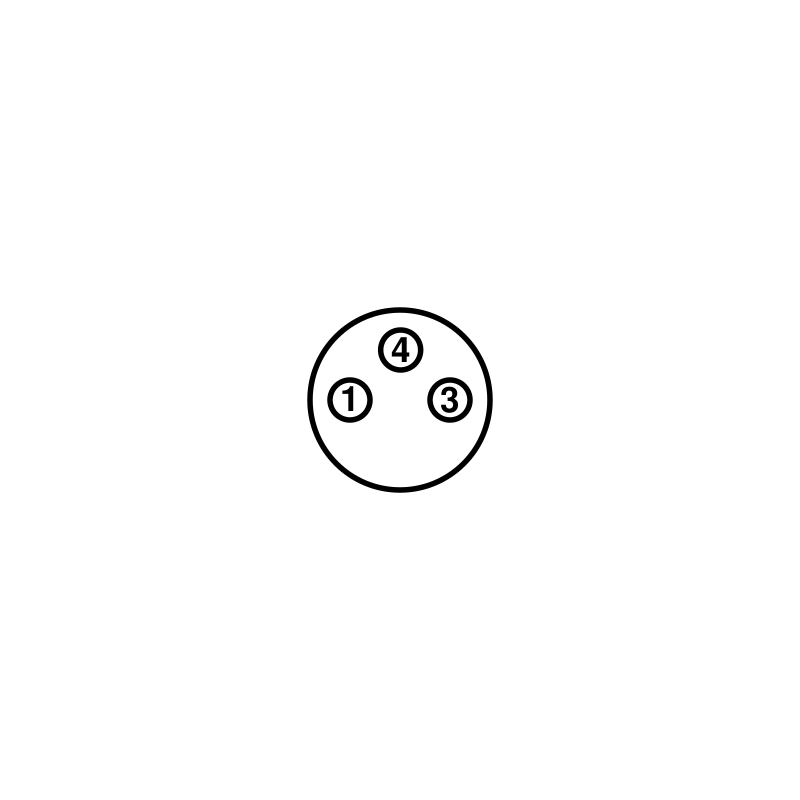

OGSL-50-PUK-ST3 posiada męskie złącze M8x1, 3-pin.

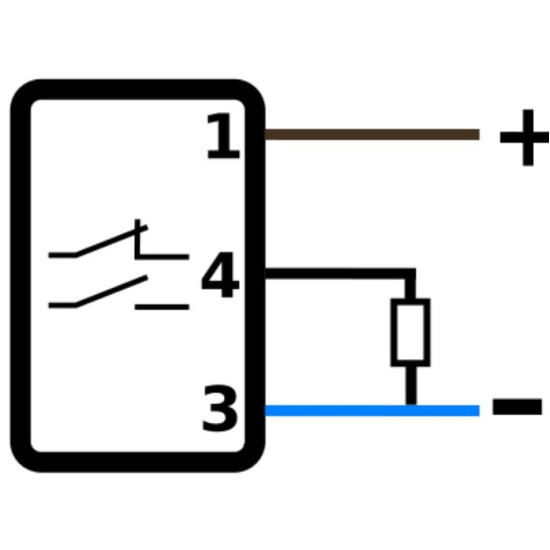

Obciążenie należy podłączyć pomiędzy wyjście na pinie 4 a 0 V.

OGSL-50-PUK-ST3 posiada jedno wyjście PNP. Funkcja NO lub NC jest wybierana przez użytkownika. Oznaczenie PNP NO/NC nie oznacza dwóch niezależnych wyjść pracujących jednocześnie.

Sygnalizacja LED

OGSL-50-PUK-ST3 wykorzystuje złącze M8 ze zintegrowaną diodą LED. Ułatwia ona kontrolę reakcji czujnika podczas uruchamiania, regulacji czułości i diagnostyki aplikacji.

Warunki pracy

Zakres temperatury pracy wynosi od -10 do +60°C.

Stopień ochrony IP67 zapewnia ochronę obudowy przed pyłem oraz skutkami czasowego zanurzenia w wodzie zgodnie z wymaganiami tej klasy.

Odporność na światło zewnętrzne wynosi 50 klx. Obudowę wykonano z czarnego anodowanego aluminium, a urządzenie ma klasę ochronności III i jest przeznaczone do zasilania napięciem bezpiecznym.

OGSL-50-PUK-ST3 wykorzystuje laser klasy 2 o długości fali 650 nm. Nie należy patrzeć bezpośrednio w wiązkę ani kierować jej w oczy.

Czujnik nie jest urządzeniem bezpieczeństwa i nie może być stosowany w aplikacjach, w których bezpieczeństwo osób zależy od prawidłowego działania czujnika.

Warianty i akcesoria

Warianty czujników

• OGSL-30-PUK-ST3 – czujnik widełkowy laserowy 30 mm
• OGSL-80-PUK-ST3 – czujnik widełkowy laserowy 80 mm
• Wszystkie standardowe czujniki widełkowe

Montaż

• BEF-OGS-01 – podstawa montażowa do czujników widełkowych Eickmann Elektronik

Przewody M8

• Przewód M8 binder, 3-pin, żeński kątowy, 2 m PVC – 77 3408 0000 20003-0200
• Przewód M8 binder, 3-pin, żeński kątowy, 5 m PUR – 77 3408 0000 50003-0500
• Wszystkie przewody M8

Złącza M8

• Złącze M8 binder, 3-pin, proste, żeńskie – 99 3400 100 03
• Złącze M8 binder, 3-pin, kątowe, żeńskie – 99 3400 110 03
• Wszystkie złącza M8

Symbole porównawcze innych producentów

Przed zastosowaniem naszego czujnika zamiast dotychczas stosowanego należy porównać parametry techniczne obu modeli.

FAQ

Jaka jest szerokość szczeliny OGSL-50-PUK-ST3?

Szerokość szczeliny pomiędzy ramionami czujnika wynosi 50 mm.

Jaka jest głębokość widełek?

Głębokość widełek wynosi 55 mm. Parametr określa, jak daleko wykrywany element może zostać wprowadzony pomiędzy ramiona czujnika.

Jaka jest rozdzielczość OGSL-50-PUK-ST3?

Rozdzielczość wynosi 0,03 mm.

Jaka jest wielkość plamki laserowej?

Wielkość plamki podawana dla OGSL-50-PUK-ST3 wynosi Ø0,3 mm.

Jaki laser zastosowano w OGSL-50-PUK-ST3?

Czujnik wykorzystuje czerwony laser klasy 2 o długości fali 650 nm.

Czym różni się rozdzielczość 0,03 mm od plamki Ø0,3 mm?

Rozdzielczość opisuje zdolność układu do rozróżniania niewielkich zmian w torze wiązki, natomiast wielkość plamki określa fizyczny rozmiar obszaru wiązki laserowej. Są to dwa różne parametry.

Co oznacza PNP NO/NC?

OGSL-50-PUK-ST3 posiada jedno wyjście PNP. Użytkownik wybiera jego funkcję NO albo NC. Nie są to dwa niezależne wyjścia pracujące jednocześnie.

Jak podłączyć OGSL-50-PUK-ST3?

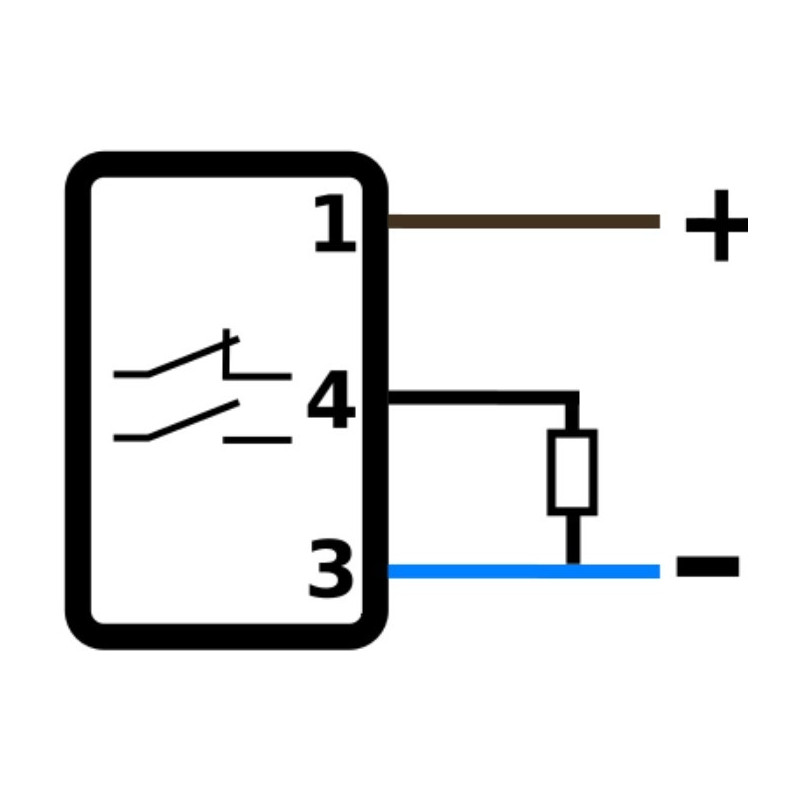

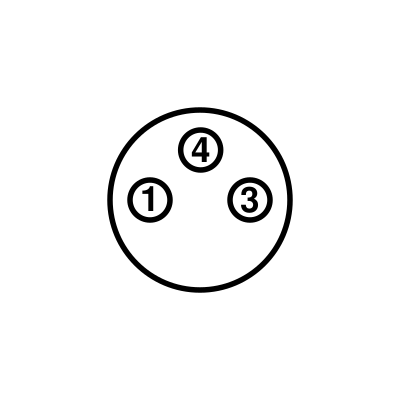

Pin 1 należy podłączyć do dodatniego napięcia zasilania 10–35 V DC, pin 3 do 0 V, a pin 4 jest wyjściem PNP.

Czy można regulować czułość?

Tak. Czułość układu optycznego reguluje się potencjometrem znajdującym się na obudowie.

Jaka jest częstotliwość przełączania?

Maksymalna częstotliwość przełączania wynosi 10 kHz.

Czy nadajnik i odbiornik trzeba montować osobno?

Nie. Nadajnik i odbiornik znajdują się w przeciwległych ramionach jednej obudowy, dlatego nie wymagają oddzielnego montażu ani wzajemnego osiowania.

Czy OGSL-50-PUK-ST3 może pełnić funkcję urządzenia bezpieczeństwa?

Nie. Czujnik nie jest przeznaczony do zastosowań, w których bezpieczeństwo osób zależy od jego prawidłowego działania.
