OGSL-120-PUK-ST3Czujnik widełkowy 120 mm, PNP NO/NC, laser | Eickmann Elektronik OGSL-120-PUK-ST3

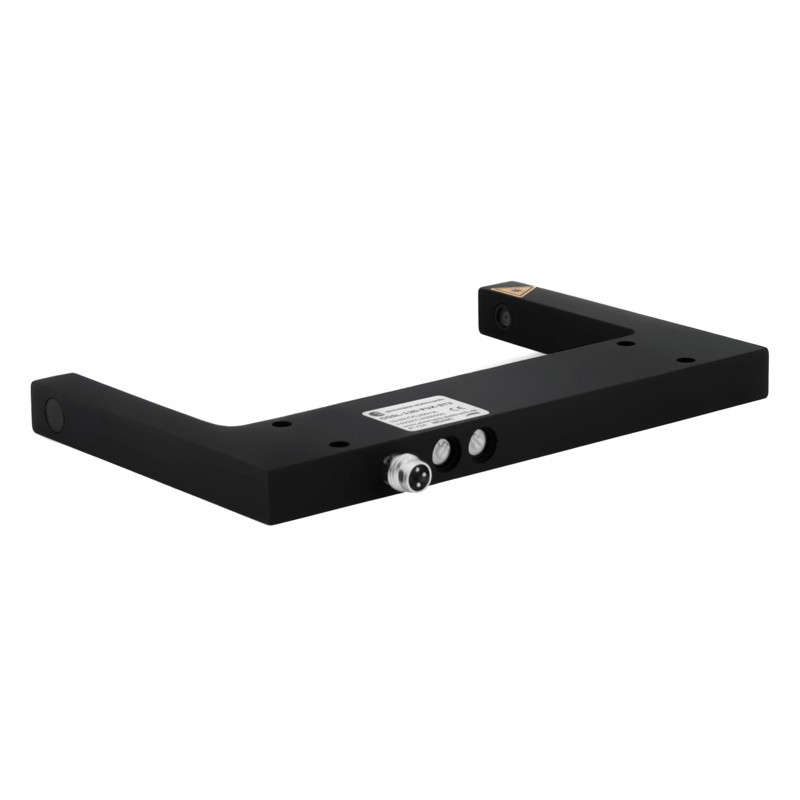

OGSL-120-PUK-ST3 Eickmann Elektronik to laserowy czujnik widełkowy przeznaczony do bezkontaktowego wykrywania obiektów przechodzących przez szczelinę o szerokości 120 mm. Nadajnik i odbiornik są umieszczone naprzeciw siebie w dwóch ramionach jednej obudowy, dzięki czemu podczas montażu nie trzeba osobno ustawiać i osiować dwóch elementów bariery optycznej.

Szerokość szczeliny wynosząca 120 mm umożliwia prowadzenie pomiędzy ramionami czujnika większych elementów, materiałów lub części maszyn. Głębokość widełek wynosi 60 mm i określa przestrzeń dostępną dla wykrywanego obiektu wewnątrz czujnika.

OGSL-120-PUK-ST3 wykorzystuje czerwony laser o długości fali 650 nm, należący do klasy 2. Rozdzielczość czujnika wynosi 0,03 mm, a wielkość plamki Ø0,3 mm. Precyzyjnie zdefiniowany tor optyczny ułatwia wykrywanie niewielkich elementów oraz dokładne określenie miejsca przecięcia wiązki.

Czułość można dostosować potencjometrem do właściwości wykrywanego elementu i warunków konkretnej aplikacji. Czujnik posiada jedno wyjście tranzystorowe PNP, dla którego wybierana jest funkcja NO albo NC. PNP NO/NC nie oznacza dwóch jednoczesnych wyjść sygnałowych.

Częstotliwość przełączania 10 kHz umożliwia stosowanie czujnika również w szybko przebiegających procesach. OGSL-120-PUK-ST3 jest zasilany napięciem 10–35 V DC, a maksymalne obciążenie wyjścia wynosi 200 mA. Układ wyjściowy jest zabezpieczony przeciwzwarciowo.

Obudowa wykonana jest z czarnego anodowanego aluminium. Stopień ochrony IP67 oraz zakres temperatury pracy od -10°C do +60°C pozwalają na zastosowanie czujnika w typowych warunkach przemysłowych. Podłączenie realizowane jest poprzez męskie złącze M8x1, 3-pin.

Zastosowanie

OGSL-120-PUK-ST3 może być stosowany między innymi do:

• wykrywania niewielkich elementów i części,
• kontroli obecności detali,
• zliczania elementów w szybko przebiegających procesach,
• kontroli krawędzi materiału,
• kontroli położenia elementów,
• wykrywania części na przenośnikach i podajnikach,
• kontroli procesów etykietowania,
• automatyzacji procesów montażowych,
• budowy maszyn i stanowisk specjalnych.

Najważniejsze właściwości

• konstrukcja widełkowa z nadajnikiem i odbiornikiem w jednej obudowie,
• szerokość szczeliny 120 mm,
• głębokość widełek 60 mm,
• czerwony laser 650 nm,
• laser klasy 2,
• rozdzielczość 0,03 mm,
• wielkość plamki Ø0,3 mm,
• regulacja czułości potencjometrem,
• jedno wyjście PNP z wybieraną funkcją NO/NC,
• częstotliwość przełączania 10 kHz,
• maksymalny prąd obciążenia 200 mA,
• zasilanie 10–35 V DC,
• złącze M8x1, 3-pin,
• aluminiowa, anodowana obudowa,
• stopień ochrony IP67,
• zabezpieczenie przeciwzwarciowe.

Dane techniczne

Zasada działania

Nadajnik laserowy znajduje się w jednym ramieniu czujnika, a odbiornik w drugim. Pomiędzy nimi przebiega wiązka światła o długości fali 650 nm. Gdy obiekt przechodzący przez szczelinę 120 mm przetnie wiązkę, układ elektroniczny wykrywa zmianę sygnału optycznego i odpowiednio przełącza wyjście.

Konstrukcja widełkowa zapewnia stałe wzajemne położenie nadajnika i odbiornika. Nie ma potrzeby montowania dwóch oddzielnych urządzeń ani przeprowadzania ich wzajemnego osiowania.

Regulacja czułości potencjometrem umożliwia dostosowanie progu detekcji do aplikacji. Funkcja NO/NC jest wybierana dla jednego wyjścia PNP – czujnik nie posiada dwóch równoległych wyjść NO i NC.

Montaż

Czujnik należy zamontować tak, aby wykrywany element swobodnie przechodził przez szczelinę 120 mm i przecinał wiązkę pomiędzy ramionami. Dostępna głębokość widełek wynosi 60 mm.

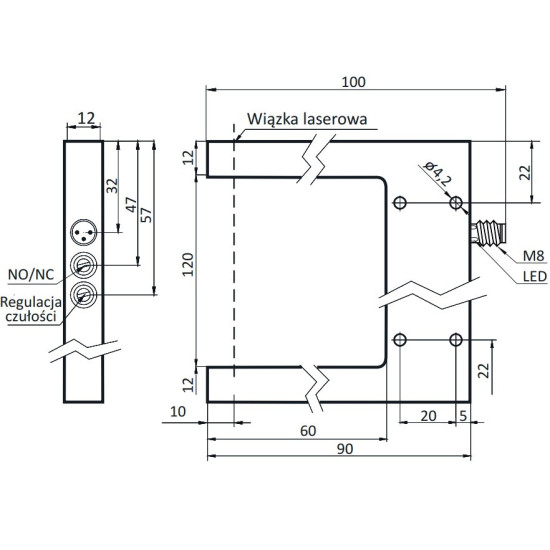

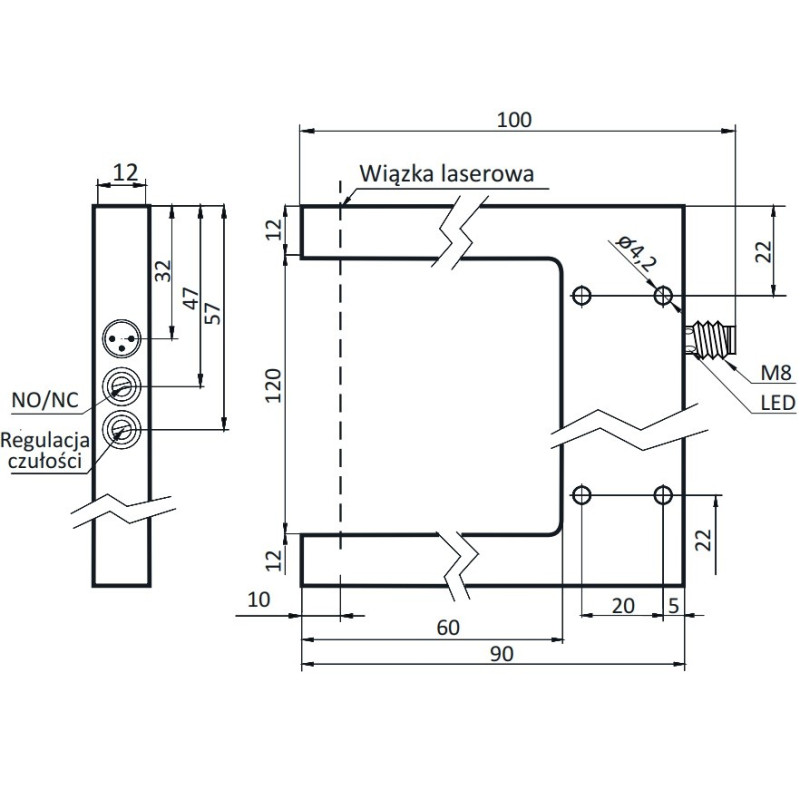

Korpus ma wymiary 90 × 144 × 12 mm, natomiast całkowity wymiar wraz z wystającym złączem M8 wynosi około 100 × 144 × 12 mm. Przy projektowaniu stanowiska należy pozostawić miejsce na przewód oraz możliwość jego swobodnego podłączenia.

Należy zachować dostęp do potencjometru regulacji czułości, przełącznika NO/NC oraz diody LED. Powierzchnie optyczne nadajnika i odbiornika powinny pozostawać czyste.

OGSL-120-PUK-ST3 wykorzystuje laser klasy 2. Podczas montażu, regulacji i pracy nie należy patrzeć bezpośrednio w wiązkę ani kierować jej w oczy.

Podłączenie elektryczne

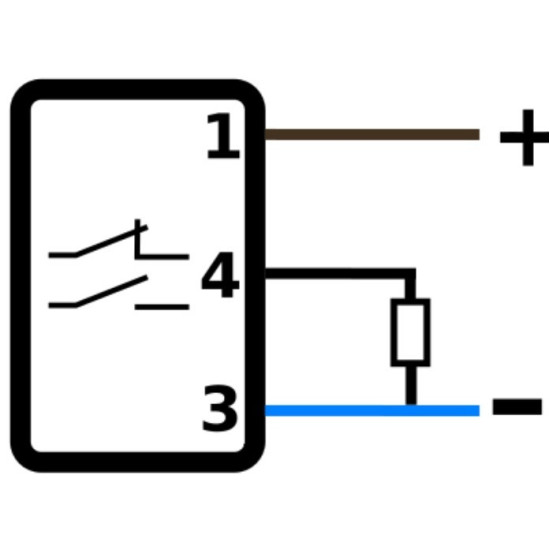

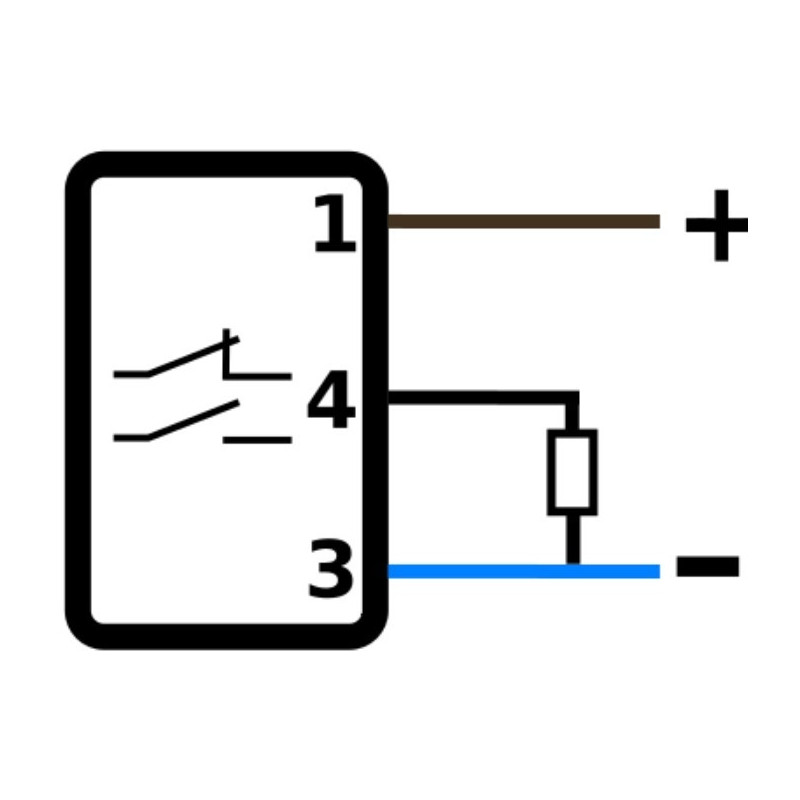

OGSL-120-PUK-ST3 posiada jedno wyjście tranzystorowe PNP. Za pomocą przełącznika wybierana jest jego funkcja NO albo NC.

PNP NO/NC nie oznacza dwóch osobnych wyjść. Pin 4 jest pojedynczym wyjściem sygnałowym.

Sygnalizacja LED

OGSL-120-PUK-ST3 posiada diodę LED umieszczoną w obszarze złącza M8. Ułatwia ona kontrolę pracy czujnika podczas uruchamiania i regulacji.

Warunki pracy

Czujnik może pracować w temperaturze od -10°C do +60°C. Obudowa z czarnego anodowanego aluminium ma stopień ochrony IP67.

Odporność na światło zewnętrzne wynosi 50 klx. Układ wyjściowy jest zabezpieczony przeciwzwarciowo, a napięcie izolacji wynosi 500 V. Czujnik należy zasilać napięciem bezpiecznym – producent określa klasę ochronności III.

Źródłem światła jest laser klasy 2 o długości fali 650 nm. Nie należy patrzeć bezpośrednio w wiązkę laserową ani kierować jej w stronę oczu.

OGSL-120-PUK-ST3 jest czujnikiem automatyki przemysłowej i nie należy wykorzystywać go jako urządzenia bezpieczeństwa, od którego działania zależy ochrona osób.

Warianty i akcesoria

Warianty

• OGSL-80-PUK-ST3 – czujnik widełkowy 80 mm, PNP NO/NC, laser
• OGS-120-PUK-ST3 – czujnik widełkowy 120 mm, PNP NO/NC, światło czerwone
• Wszystkie czujniki widełkowe Eickmann Elektronik

Montaż

• BEF-OGS-01 – podstawa montażowa do czujników widełkowych Eickmann Elektronik

Przewody M8

• binder 77 3408 0000 20003-0200 – przewód M8 3-pin, żeński, kątowy, 2 m, PVC
• binder 77 3408 0000 50003-0500 – przewód M8 3-pin, żeński, kątowy, 5 m, PUR
• Wszystkie przewody M8

Złącza M8

• binder 99 3400 100 03 – złącze M8 3-pin, żeńskie, proste, skręcane
• binder 99 3400 110 03 – złącze M8 3-pin, żeńskie, kątowe, skręcane
• Wszystkie złącza M8

Symbole porównawcze innych producentów

Przed zastosowaniem naszego czujnika zamiast dotychczas stosowanego należy porównać parametry techniczne obu modeli.

FAQ

Jaka jest szerokość szczeliny OGSL-120-PUK-ST3?
Szerokość szczeliny wynosi 120 mm. Jest to wolna przestrzeń pomiędzy nadajnikiem a odbiornikiem.

Jaka jest głębokość widełek?
Głębokość widełek wynosi 60 mm. Parametr określa, jak daleko obiekt może zostać wprowadzony pomiędzy ramiona czujnika.

Jaka jest rozdzielczość OGSL-120-PUK-ST3?
Rozdzielczość wynosi 0,03 mm.

Jaka jest wielkość plamki?
Wielkość plamki wynosi Ø0,3 mm. Wielkość plamki i rozdzielczość 0,03 mm nie oznaczają tego samego parametru.

Jaki laser zastosowano w OGSL-120-PUK-ST3?
Czujnik wykorzystuje czerwony laser o długości fali 650 nm należący do klasy 2.

Co oznacza laser klasy 2?
Jest to widzialne źródło laserowe. Nie należy patrzeć bezpośrednio w wiązkę ani kierować jej w stronę oczu.

Co oznacza PNP NO/NC?
Czujnik ma jedno wyjście PNP, którego funkcję można wybrać jako NO albo NC. Nie są to dwa jednoczesne wyjścia.

Jak podłączyć OGSL-120-PUK-ST3?

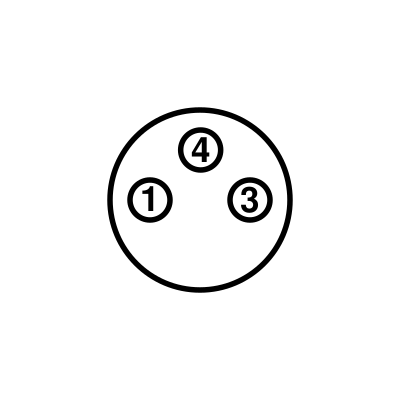

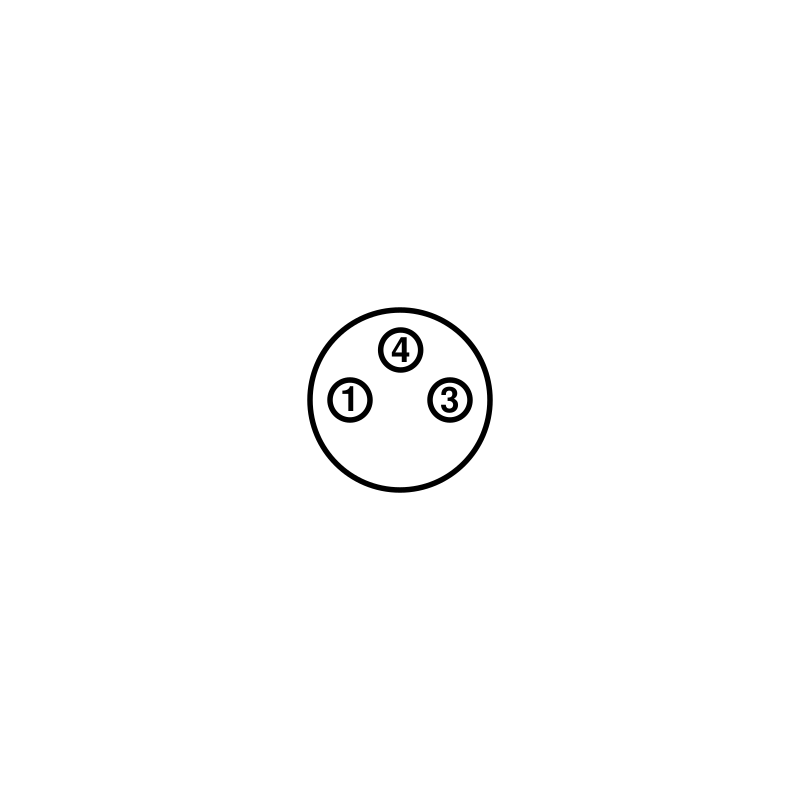

Pin 1, brązowy BN, służy do podłączenia +UB; pin 3, niebieski BU, do 0 V; pin 4, czarny BK, jest wyjściem PNP.

Jak reguluje się czułość?
Czułość ustawia się potencjometrem na obudowie. Pozwala to dopasować próg detekcji do konkretnego obiektu i warunków aplikacji.

Jaka jest częstotliwość przełączania?
Częstotliwość przełączania wynosi 10 kHz.

Czy nadajnik i odbiornik trzeba montować osobno?
Nie. Nadajnik i odbiornik znajdują się w dwóch ramionach tej samej obudowy i są ustawione względem siebie fabrycznie.

Czy OGSL-120-PUK-ST3 może pełnić funkcję czujnika bezpieczeństwa?
Nie należy stosować go jako urządzenia bezpieczeństwa, jeżeli ochrona osób zależy od prawidłowego zadziałania czujnika.
