OGS-10-GUKI-ST3Czujnik widełkowy 10 mm, PNP/NPN NO/NC, podczerwień | Eickmann Elektronik OGS-10-GUKI-ST3

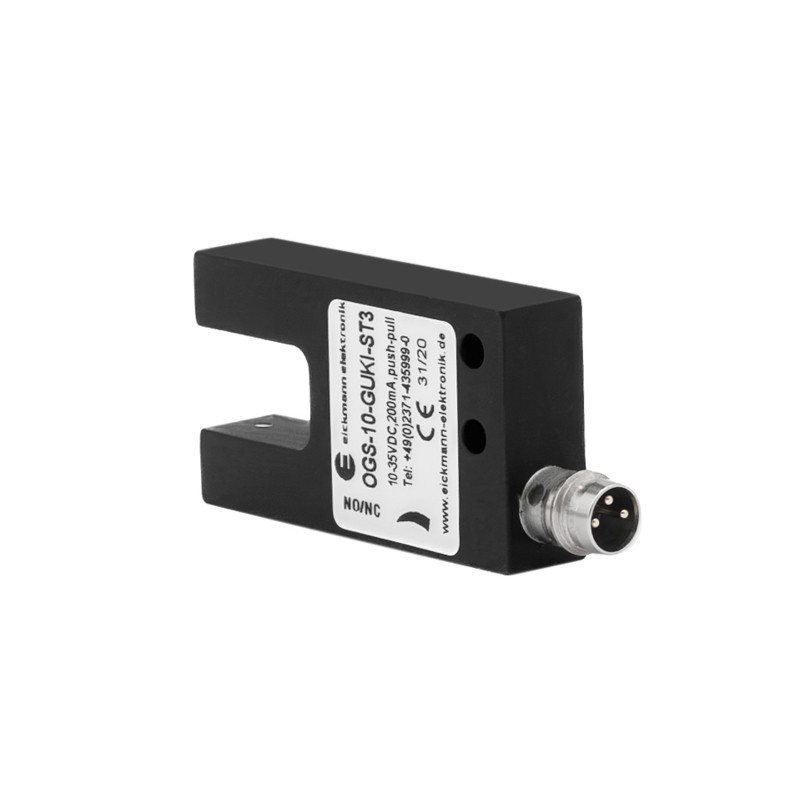

Czujnik widełkowy OGS-10-GUKI-ST3 Eickmann Elektronik jest kompaktowym czujnikiem optycznym przeznaczonym do bezkontaktowego wykrywania małych elementów przechodzących przez szczelinę. Nadajnik i odbiornik znajdują się naprzeciw siebie w jednej obudowie, tworząc gotową barierę optyczną bez konieczności montażu i wzajemnego osiowania dwóch oddzielnych urządzeń.

Model OGS-10-GUKI-ST3 posiada szczelinę o szerokości 10 mm i głębokości 17 mm. Wykorzystuje modulowane światło podczerwone, oferuje rozdzielczość 0,4 mm oraz wielkość plamki Ø2,0 mm. Regulacja czułości za pomocą pokrętła pozwala dostosować próg detekcji do wielkości wykrywanego elementu i warunków konkretnej aplikacji.

Częstotliwość przełączania 2,5 kHz umożliwia wykrywanie szybko przemieszczających się części, dlatego czujnik może być wykorzystywany między innymi do zliczania, kontroli obecności, wykrywania krawędzi, otworów i konturów niewielkich detali.

OGS-10-GUKI-ST3 posiada jedno wyjście push-pull (PNP/NPN) oraz wybieraną funkcją NO/NC. Pozwala to wykorzystać ten sam model w układach sterowania wymagających sygnału typu PNP lub NPN. Funkcja NO albo NC jest ustawiana za pomocą przełącznika znajdującego się pod osłoną.

Czarna anodowana obudowa aluminiowa, zasilanie 10–35 V DC, obciążalność wyjścia do 200 mA oraz stopień ochrony IP67 umożliwiają wykorzystanie czujnika w typowych warunkach automatyki przemysłowej. Podłączenie realizowane jest za pomocą męskiego złącza M8x1, 3-pin.

Zastosowanie

OGS-10-GUKI-ST3 może być stosowany do:

• wykrywania niewielkich elementów w szczelinie 10 mm,
• zliczania części w podajnikach i systemach transportowych,
• kontroli obecności komponentów na liniach produkcyjnych,
• wykrywania krawędzi i położenia detali,
• rozpoznawania otworów, wycięć i przerw w elementach,
• kontroli konturu części,
• monitorowania elementów w podajnikach wibracyjnych,
• kontroli prowadzenia materiału i krawędzi,
• aplikacji wymagających współpracy z układami PNP lub NPN.

Najważniejsze właściwości

• Szczelina 10 mm – kompaktowa geometria przeznaczona do detekcji niewielkich elementów.
• Głębokość widełek 17 mm – pozwala precyzyjnie określić możliwe położenie obiektu w szczelinie.
• Rozdzielczość 0,4 mm – umożliwia wykrywanie niewielkich zmian w torze optycznym.
• Plamka Ø2,0 mm – określa wielkość plamki świetlnej w obszarze detekcji.
• Modulowane światło podczerwone – niewidzialne dla ludzkiego oka źródło światła stosowane w układzie nadajnik–odbiornik.
• Regulacja czułości pokrętłem – umożliwia dopasowanie czułości do wykrywanego elementu.
• Push-pull (PNP/NPN) NO/NC – elastyczna współpraca z różnymi układami wejściowymi.
• 2,5 kHz – częstotliwość przełączania umożliwiająca pracę w szybkich procesach.
• Obciążenie do 200 mA – wysoka dopuszczalna obciążalność wyjścia.
• M8x1, 3-pin – kompaktowe, standardowe przyłącze przemysłowe.
• IP67 – wysoki stopień ochrony obudowy.
• Aluminiowa obudowa – czarne anodowane aluminium.

Dane techniczne

Zasada działania

OGS-10-GUKI-ST3 działa na zasadzie jednokierunkowej bariery optycznej zintegrowanej w jednej obudowie. W jednym ramieniu widełek znajduje się nadajnik światła podczerwonego, a naprzeciwko niego odbiornik.

Gdy szczelina pozostaje wolna, promieniowanie podczerwone dociera do odbiornika. Obiekt przechodzący przez szczelinę przerywa lub odpowiednio osłabia wiązkę, powodując zmianę stanu wyjścia.

Czułość układu można regulować pokrętłem. Przy ustawieniu większej czułości możliwe jest wykrywanie mniejszych elementów, natomiast zmniejszenie czułości zwiększa odporność układu na zabrudzenie.

Czujnik posiada jedno wyjście push-pull, które może współpracować jako PNP lub NPN. Za pomocą osobnego przełącznika wybiera się funkcję NO albo NC. Nie są to cztery niezależne wyjścia PNP, NPN, NO i NC.

Montaż

Czujnik należy zamontować tak, aby wykrywany element przechodził przez szczelinę 10 mm i przecinał tor optyczny pomiędzy nadajnikiem a odbiornikiem.

Przy projektowaniu zabudowy należy uwzględnić głębokość widełek 17 mm, wymiary korpusu 55 × 25 × 10 mm.

Podczas montażu należy pozostawić dostęp do pokrętła regulacji czułości, przełącznika funkcji NO/NC oraz złącza elektrycznego. Powierzchnie optyczne powinny być chronione przed trwałym zabrudzeniem i w razie potrzeby regularnie czyszczone.

Nadajnik i odbiornik są fabrycznie ustawione względem siebie w jednej obudowie, dlatego nie jest wymagane dodatkowe osiowanie elementów bariery.

Podłączenie elektryczne

OGS-10-GUKI-ST3 jest 3-przewodowym czujnikiem z jednym wyjściem push-pull (PNP/NPN).

Wyjście znajduje się na pinie 4. Dzięki układowi push-pull czujnik może współpracować z wejściami wykorzystującymi logikę PNP lub NPN.

Funkcję przełączania ustawia się niezależnie jako NO albo NC. Przełącznik znajduje się pod osłoną: jedno położenie odpowiada funkcji NO, a drugie NC.

Sygnalizacja LED

Czujnik posiada sygnalizację LED przy złączu M8, ułatwiającą kontrolę pracy podczas ustawiania, uruchamiania i diagnostyki.

Warunki pracy

OGS-10-GUKI-ST3 jest przeznaczony do pracy w temperaturze od -10°C do +60°C. Obudowa posiada stopień ochrony IP67, a odporność układu optycznego na światło zewnętrzne wynosi 50 klx.

Korpus wykonany jest z czarnego anodowanego aluminium. Wyjście posiada zabezpieczenie przed zwarciem, a urządzenie jest przeznaczone do zasilania napięciem 10–35 V DC.

OGS-10-GUKI-ST3 nie jest urządzeniem bezpieczeństwa i nie może być wykorzystywany w aplikacjach, w których bezpieczeństwo osób zależy od prawidłowego działania czujnika.

Warianty i akcesoria

Warianty:

• OGS-20-GUK-ST3 – wariant 20 mm z czerwonym światłem
• Wszystkie standardowe czujniki widełkowe Eickmann Elektronik

Montaż:

• BEF-OGS-01 – podstawa montażowa do czujników widełkowych Eickmann Elektronik

Przewody M8:

• Przewód M8 3-pin żeński kątowy, 2 m PVC – binder 77 3408 0000 20003-0200
• Przewód M8 3-pin żeński kątowy, 5 m PUR – binder 77 3408 0000 50003-0500
• Wszystkie przewody M8

Złącza M8 do samodzielnego montażu:

• Złącze M8 3-pin żeńskie proste – binder 99 3400 100 03
• Złącze M8 3-pin żeńskie kątowe – binder 99 3400 110 03
• Wszystkie złącza M8

Symbole porównawcze innych producentów

Przed zastosowaniem naszego czujnika zamiast dotychczas stosowanego należy porównać parametry techniczne obu modeli.

FAQ

Jaka jest szerokość i głębokość widełek OGS-10-GUKI-ST3?

Szerokość szczeliny wynosi 10 mm, a głębokość widełek 17 mm.

Jakie światło wykorzystuje OGS-10-GUKI-ST3?

Czujnik wykorzystuje modulowane światło podczerwone, niewidoczne dla ludzkiego oka.

Jaka jest rozdzielczość czujnika?

Rozdzielczość OGS-10-GUKI-ST3 wynosi 0,4 mm.

Jaka jest wielkość plamki?

Wielkość plamki wynosi Ø2,0 mm.

Co oznacza push-pull (PNP/NPN) NO/NC?

OGS-10-GUKI-ST3 posiada jedno wyjście typu push-pull, umożliwiające współpracę w konfiguracji PNP lub NPN. Dodatkowo funkcję wyjścia można ustawić jako NO albo NC. Nie oznacza to czterech niezależnych wyjść.

Jak ustawić funkcję NO lub NC?

Funkcję wyjścia wybiera się przełącznikiem znajdującym się pod osłoną czujnika. Jedno skrajne położenie odpowiada funkcji NO, a drugie funkcji NC.

Jak działa regulacja czułości?

Czułość ustawia się pokrętłem. Większa czułość umożliwia detekcję mniejszych elementów, natomiast jej zmniejszenie poprawia odporność na zabrudzenie układu optycznego.

Jak podłączyć OGS-10-GUKI-ST3?

Pin 1 służy do podłączenia +10–35 V DC, pin 3 do 0 V, natomiast pin 4 jest wyjściem push-pull PNP/NPN. Czujnik wykorzystuje męskie złącze M8x1, 3-pin.

Jaka jest częstotliwość przełączania?

Częstotliwość przełączania wynosi 2,5 kHz, co umożliwia zastosowanie czujnika także do wykrywania szybko przemieszczających się elementów.

Czy potrzebny jest osobny nadajnik i odbiornik?

Nie. Nadajnik i odbiornik są umieszczone naprzeciw siebie w dwóch ramionach jednej obudowy, dlatego nie wymagają osobnego montażu ani wzajemnego osiowania.

Czy OGS-10-GUKI-ST3 może wykrywać bardzo małe elementy?

Czujnik ma rozdzielczość 0,4 mm. Rzeczywista pewność detekcji zależy jednak również od położenia, kształtu i sposobu przechodzenia elementu przez tor optyczny.

Czy OGS-10-GUKI-ST3 jest czujnikiem bezpieczeństwa?

Nie. Czujnik nie jest przeznaczony do funkcji bezpieczeństwa, w których bezpieczeństwo osób zależy od jego prawidłowego działania.
