OGS-20-GUK-ST3Czujnik widełkowy 20 mm, PNP/NPN NO/NC, światło czerwone | Eickmann Elektronik OGS-20-GUK-ST3

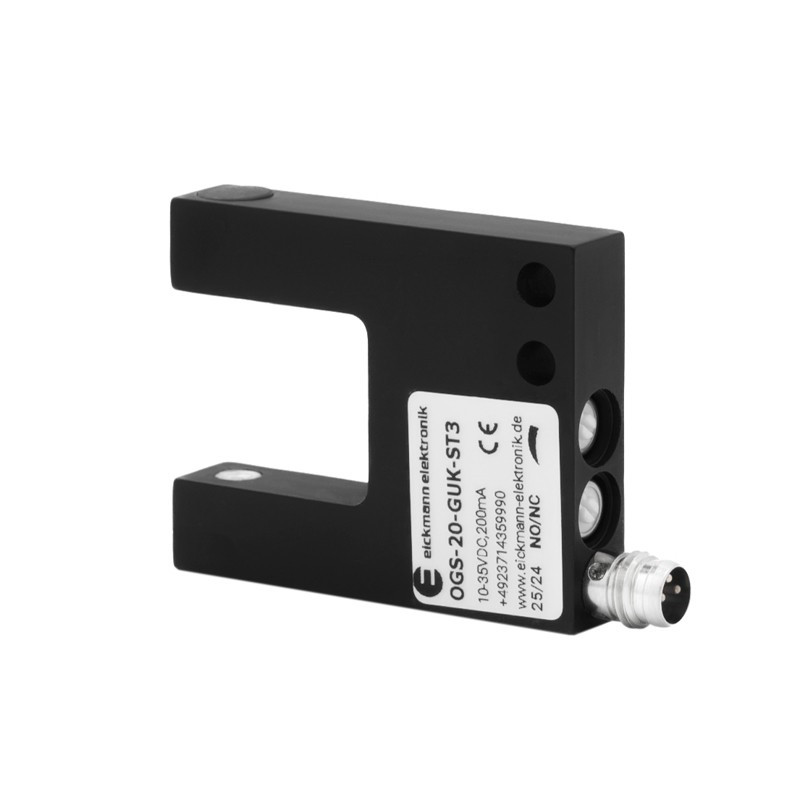

Czujnik widełkowy OGS-20-GUK-ST3 Eickmann Elektronik jest optycznym czujnikiem przeznaczonym do bezkontaktowego wykrywania obiektów przechodzących pomiędzy ramionami widełek. Nadajnik i odbiornik są umieszczone naprzeciw siebie w jednej obudowie, tworząc gotową barierę optyczną bez konieczności montowania i wzajemnego osiowania dwóch oddzielnych urządzeń.

Model OGS-20-GUK-ST3 posiada szczelinę o szerokości 20 mm i głębokości 25 mm. Wykorzystuje modulowane światło czerwone, oferuje rozdzielczość 0,4 mm oraz wielkość plamki świetlnej Ø2,0 mm. Czułość układu optycznego można regulować pokrętłem, co pozwala dopasować działanie czujnika do konkretnej aplikacji.

Częstotliwość przełączania 2,5 kHz umożliwia wykrywanie szybko przemieszczających się elementów oraz wykorzystanie czujnika do zliczania części, kontroli obecności, położenia, krawędzi, otworów i konturów detali.

OGS-20-GUK-ST3 posiada wyjście push-pull (PNP/NPN) z możliwością wyboru funkcji NO lub NC, zapewniające elastyczną współpracę z różnymi układami sterowania. Funkcja NO/NC jest wybierana za pomocą elementu regulacyjnego znajdującego się na obudowie.

Czujnik jest zasilany napięciem 10–35 V DC, a maksymalne obciążenie wyjścia wynosi 200 mA. Czarna anodowana obudowa aluminiowa, stopień ochrony IP67 oraz zakres temperatury pracy od -10°C do +60°C pozwalają stosować urządzenie w typowych warunkach automatyki przemysłowej. Podłączenie elektryczne realizowane jest przez męskie złącze M8x1, 3-pin.

Zastosowanie

OGS-20-GUK-ST3 może być stosowany do:

• wykrywania obecności elementów na liniach produkcyjnych,
• zliczania części w podajnikach i systemach transportowych,
• kontroli położenia i krawędzi detali,
• wykrywania otworów, wycięć i przerw,
• kontroli konturów elementów,
• monitorowania części w podajnikach wibracyjnych,
• kontroli prowadzenia materiału,
• monitorowania ruchu i prędkości elementów,
• zastosowań w maszynach specjalnych, urządzeniach pakujących i etykietujących.

Najważniejsze właściwości

• Szczelina 20 mm – kompaktowa geometria do detekcji niewielkich elementów i części.
• Głębokość widełek 25 mm – istotna przy projektowaniu miejsca montażu i doborze zamiennika.
• Rozdzielczość 0,4 mm – umożliwia precyzyjną detekcję niewielkich zmian w torze optycznym.
• Plamka Ø2,0 mm – określa wielkość plamki świetlnej w obszarze detekcji.
• Modulowane światło czerwone – ułatwia kontrolę położenia obiektu względem osi optycznej.
• Regulacja czułości pokrętłem – pozwala dopasować próg detekcji do aplikacji.
• Push-pull (PNP/NPN) NO/NC – umożliwia współpracę z różnymi układami sterowania.
• 2,5 kHz – częstotliwość przełączania odpowiednia również do dynamicznych procesów.
• Obciążenie do 200 mA – wysokie dopuszczalne obciążenie wyjścia.
• M8x1, 3-pin – kompaktowe i standardowe przyłącze przemysłowe.
• IP67 – wysoki stopień ochrony obudowy.
• Aluminiowa obudowa – wykonana z czarnego anodowanego aluminium.

Dane techniczne

Zasada działania

OGS-20-GUK-ST3 działa na zasadzie jednokierunkowej bariery optycznej zintegrowanej w jednej obudowie. Nadajnik znajduje się w jednym ramieniu widełek, a odbiornik bezpośrednio naprzeciwko w drugim ramieniu.

Przy wolnej szczelinie modulowana wiązka czerwonego światła dociera do odbiornika. Pojawienie się obiektu pomiędzy ramionami powoduje przerwanie lub odpowiednie osłabienie toru optycznego, co prowadzi do zmiany stanu wyjścia.

Czułość układu można regulować pokrętłem znajdującym się na obudowie. Funkcję wyjścia można ustawić jako NO albo NC, dzięki czemu sposób reakcji czujnika można dopasować do wymagań układu sterowania.

Zintegrowanie nadajnika i odbiornika w jednej obudowie eliminuje konieczność wzajemnego osiowania dwóch oddzielnych elementów klasycznej bariery optycznej.

Montaż

Czujnik należy zamontować tak, aby wykrywany element swobodnie przechodził przez szczelinę 20 mm i przecinał tor optyczny pomiędzy nadajnikiem a odbiornikiem.

Przy projektowaniu zabudowy należy uwzględnić głębokość widełek 25 mm oraz wymiary obudowy 60 × 40 × 10 mm. Czujnik posiada dwa otwory montażowe Ø4,5 mm.

Podczas instalacji należy pozostawić dostęp do pokrętła regulacji czułości, przełącznika funkcji NO/NC oraz złącza M8. Powierzchnie optyczne powinny być utrzymywane w czystości, a obudowa zamontowana stabilnie i bez nadmiernych naprężeń mechanicznych.

Nadajnik i odbiornik są fabrycznie ustawione względem siebie, dlatego nie jest wymagane ich dodatkowe osiowanie.

Podłączenie elektryczne

OGS-20-GUK-ST3 jest czujnikiem 3-przewodowym z jednym wyjściem push-pull (PNP/NPN).

Sygnał wyjściowy jest dostępny na pinie 4. Funkcję przełączania można ustawić jako NO albo NC.

Oznaczenie PNP/NPN NO/NC nie oznacza czterech niezależnych wyjść. Czujnik posiada jedno wyjście sygnałowe o konfigurowalnym sposobie pracy.

Sygnalizacja LED

Czujnik posiada diodę LED zintegrowaną przy złączu M8, która sygnalizuje stan wyjścia i ułatwia uruchamianie oraz diagnostykę aplikacji.

Warunki pracy

OGS-20-GUK-ST3 jest przeznaczony do pracy w temperaturze od -10°C do +60°C. Obudowa posiada stopień ochrony IP67, a odporność układu optycznego na światło zewnętrzne wynosi 50 klx.

Korpus wykonano z czarnego anodowanego aluminium. Wyjście posiada zabezpieczenie przed zwarciem, a maksymalne dopuszczalne obciążenie wynosi 200 mA.

OGS-20-GUK-ST3 nie jest urządzeniem bezpieczeństwa i nie może być stosowany w funkcjach, w których bezpieczeństwo osób zależy od prawidłowego działania czujnika.

Warianty i akcesoria

Inne standardowe czujniki widełkowe:

• OGS-10-GUKI-ST3 – czujnik widełkowy 10 mm, podczerwień
• OGS-30-PUK-ST3 – czujnik widełkowy 30 mm, światło czerwone
• Wszystkie standardowe czujniki widełkowe

Montaż:

• BEF-OGS-01 – podstawa montażowa do czujników widełkowych Eickmann Elektronik

Przewody M8:

• Przewód M8 3-pin żeński kątowy, 2 m PVC – binder 77 3408 0000 20003-0200
• Przewód M8 3-pin żeński kątowy, 5 m PUR – binder 77 3408 0000 50003-0500
• Wszystkie przewody M8

Złącza M8 do samodzielnego montażu:

• Złącze M8 3-pin żeńskie proste, skręcane – binder 99 3400 100 03
• Złącze M8 3-pin żeńskie kątowe, skręcane – binder 99 3400 110 03
• Wszystkie złącza M8

Symbole porównawcze innych producentów

Przed zastosowaniem naszego czujnika zamiast dotychczas stosowanego należy porównać parametry techniczne obu modeli.

FAQ

Jaka jest szerokość i głębokość widełek OGS-20-GUK-ST3?

Szerokość szczeliny wynosi 20 mm, a głębokość widełek 25 mm.

Jakie światło wykorzystuje OGS-20-GUK-ST3?

Czujnik wykorzystuje modulowane światło czerwone, dzięki czemu położenie toru optycznego jest łatwiejsze do kontroli podczas ustawiania aplikacji.

Jaka jest rozdzielczość czujnika?

Rozdzielczość OGS-20-GUK-ST3 wynosi 0,4 mm.

Jaka jest wielkość plamki świetlnej?

Wielkość plamki wynosi Ø2,0 mm.

Czy rozdzielczość 0,4 mm oznacza, że każdy obiekt o średnicy 0,4 mm zostanie wykryty?

Rozdzielczość określa możliwości układu optycznego, jednak pewność detekcji konkretnego elementu zależy również od jego kształtu, położenia i sposobu przecinania wiązki. Dla obiektów znajdujących się na granicy rozdzielczości zalecana jest próba w rzeczywistej aplikacji.

Co oznacza push-pull (PNP/NPN) NO/NC?

Czujnik posiada jedno wyjście sygnałowe przeznaczone do współpracy z układami PNP/NPN oraz możliwość wyboru funkcji NO albo NC. Nie oznacza to czterech niezależnych wyjść.

Jak ustawić funkcję NO lub NC?

Funkcję przełączania wybiera się elementem regulacyjnym znajdującym się pod osłoną. Jedno skrajne położenie odpowiada funkcji NO, a drugie NC.

Czy można regulować czułość?

Tak. Czułość układu optycznego jest regulowana pokrętłem znajdującym się na obudowie.

Jak podłączyć OGS-20-GUK-ST3?

Pin 1 należy podłączyć do +10–35 V DC, pin 3 do 0 V, natomiast pin 4 jest wyjściem sygnałowym. Czujnik posiada męskie złącze M8x1, 3-pin.

Jaka jest częstotliwość przełączania?

Częstotliwość przełączania wynosi 2,5 kHz, co pozwala stosować czujnik również do wykrywania szybko przemieszczających się elementów.

Czy potrzebny jest osobny nadajnik i odbiornik?

Nie. Nadajnik i odbiornik są zintegrowane w przeciwległych ramionach jednej obudowy, dlatego nie trzeba ich osobno montować ani wzajemnie ustawiać.

Czy OGS-20-GUK-ST3 jest czujnikiem bezpieczeństwa?

Nie. Czujnik nie jest przeznaczony do funkcji bezpieczeństwa, w których bezpieczeństwo osób zależy od jego prawidłowego działania.
