OGS-30-PUK-ST3Czujnik widełkowy 30 mm, PNP NO/NC, światło czerwone | Eickmann Elektronik OGS-30-PUK-ST3

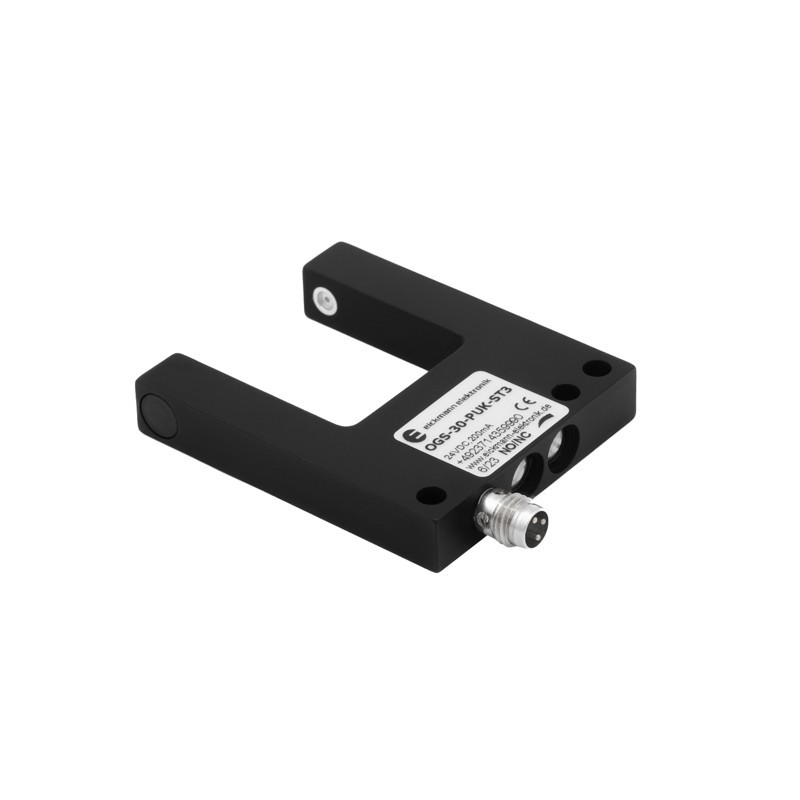

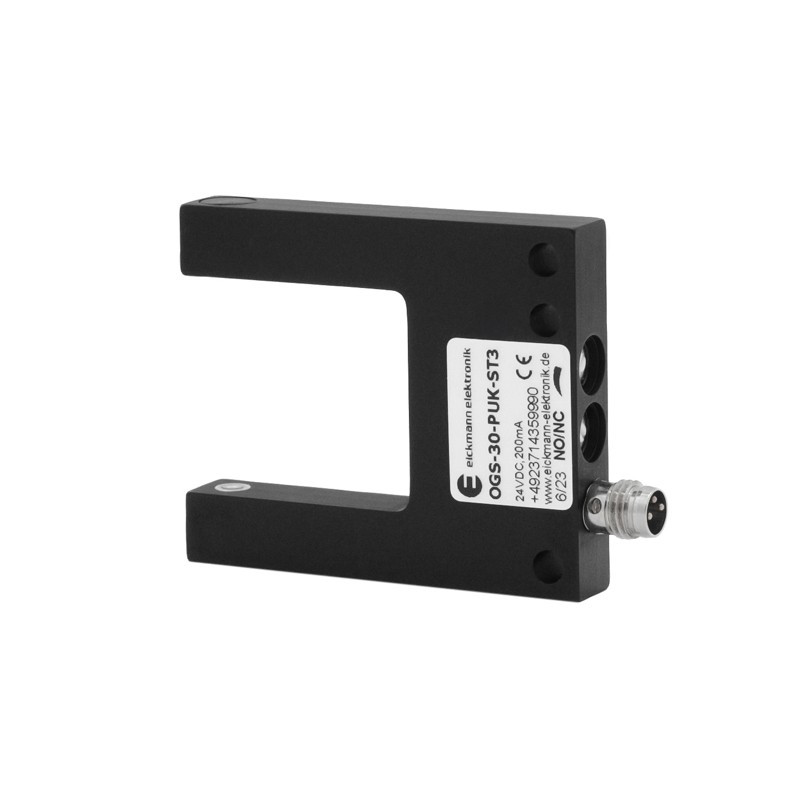

Czujnik widełkowy OGS-30-PUK-ST3 Eickmann Elektronik jest optycznym czujnikiem przeznaczonym do bezkontaktowego wykrywania obiektów przechodzących pomiędzy ramionami widełek. Nadajnik i odbiornik znajdują się naprzeciw siebie w jednej obudowie, tworząc gotową barierę optyczną bez konieczności montażu i wzajemnego osiowania dwóch oddzielnych urządzeń.

Model OGS-30-PUK-ST3 posiada szczelinę o szerokości 30 mm i głębokości 35 mm. Wykorzystuje modulowane światło czerwone, oferuje rozdzielczość 0,4 mm oraz wielkość plamki świetlnej Ø2,0 mm. Czułość układu optycznego można regulować pokrętłem, co pozwala dopasować próg detekcji do konkretnej aplikacji.

Częstotliwość przełączania 2,5 kHz umożliwia wykrywanie szybko przemieszczających się elementów oraz wykorzystanie czujnika do zliczania części, kontroli obecności, położenia, krawędzi, otworów i przerw w detalach.

Czujnik posiada jedno tranzystorowe wyjście PNP z możliwością wyboru funkcji NO lub NC. Funkcję wyjścia można więc dostosować do sposobu pracy układu sterowania. Nie są to dwa niezależne wyjścia NO i NC działające równocześnie.

OGS-30-PUK-ST3 jest zasilany napięciem 10–35 V DC, a maksymalne obciążenie wyjścia wynosi 200 mA. Obudowa wykonana z czarnego anodowanego aluminium, stopień ochrony IP67 oraz temperatura pracy od -10°C do +60°C umożliwiają stosowanie czujnika w typowych warunkach automatyki przemysłowej. Podłączenie elektryczne realizowane jest przez męskie złącze M8x1, 3-pin.

Zastosowanie

OGS-30-PUK-ST3 może być stosowany do:

• wykrywania obecności elementów na liniach produkcyjnych,
• zliczania części w podajnikach i systemach transportowych,
• kontroli położenia i krawędzi detali,
• wykrywania otworów, wycięć i przerw,
• kontroli konturów elementów,
• monitorowania części w podajnikach wibracyjnych,
• kontroli prowadzenia materiału,
• monitorowania ruchu i prędkości elementów,
• zastosowań w maszynach specjalnych, urządzeniach pakujących i etykietujących.

Najważniejsze właściwości

• Szczelina 30 mm – zapewnia przestrzeń do prowadzenia wykrywanego elementu pomiędzy nadajnikiem i odbiornikiem.
• Głębokość widełek 35 mm – istotna przy projektowaniu zabudowy oraz doborze odpowiednika.
• Rozdzielczość 0,4 mm – umożliwia precyzyjną detekcję niewielkich zmian w torze optycznym.
• Plamka Ø2,0 mm – określa wielkość plamki świetlnej w obszarze detekcji.
• Modulowane światło czerwone – ułatwia ustawienie obiektu względem osi optycznej.
• Regulacja czułości pokrętłem – pozwala dostosować działanie czujnika do aplikacji.
• PNP NO/NC – funkcję pojedynczego wyjścia można ustawić jako NO albo NC.
• 2,5 kHz – częstotliwość przełączania odpowiednia również do dynamicznych procesów.
• Obciążenie do 200 mA – umożliwia współpracę z typowymi układami automatyki.
• M8x1, 3-pin – standardowe przemysłowe przyłącze.
• IP67 – wysoki stopień ochrony obudowy.
• Aluminiowa obudowa – wykonana z czarnego anodowanego aluminium.

Dane techniczne

Zasada działania

OGS-30-PUK-ST3 działa na zasadzie jednokierunkowej bariery optycznej zintegrowanej w jednej obudowie. W jednym ramieniu widełek znajduje się nadajnik modulowanego światła czerwonego, a w drugim odbiornik.

Gdy szczelina jest wolna, wiązka światła dociera do odbiornika. Wprowadzenie obiektu pomiędzy ramiona powoduje przerwanie lub odpowiednie osłabienie toru optycznego, czego efektem jest zmiana stanu wyjścia.

Czułość układu można regulować pokrętłem. Przy zwiększaniu czułości czujnik może reagować na mniejsze obiekty, natomiast zmniejszenie czułości pozwala zwiększyć odporność aplikacji na zabrudzenie układu optycznego.

Funkcję pojedynczego wyjścia PNP można ustawić jako NO lub NC, dzięki czemu sposób reakcji czujnika można dopasować do wejścia sterownika lub innego elementu automatyki.

Montaż

Czujnik należy zamontować tak, aby wykrywany element swobodnie przechodził przez szczelinę 30 mm i przecinał oś optyczną pomiędzy nadajnikiem a odbiornikiem.

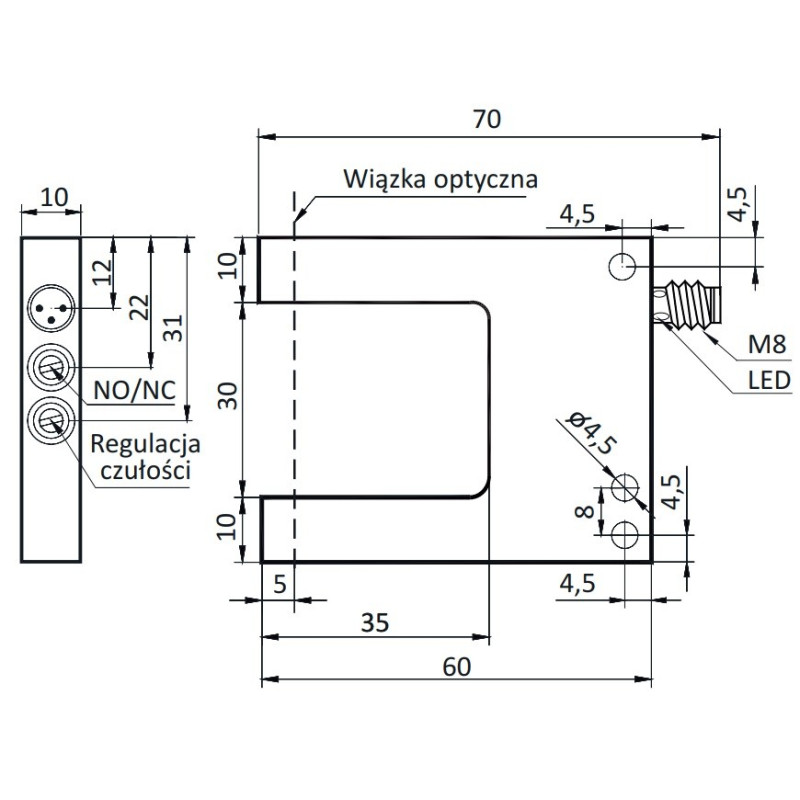

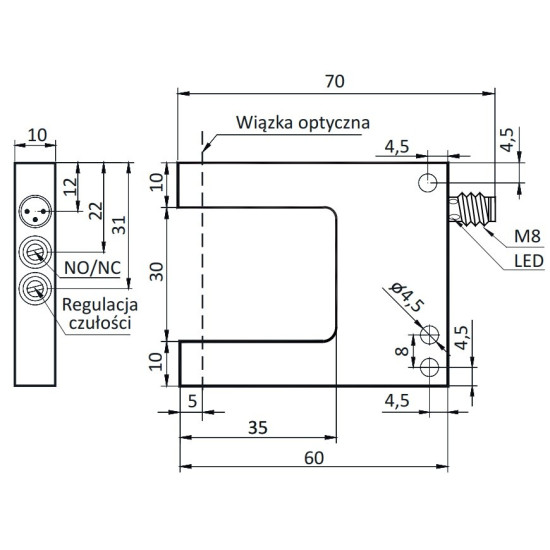

Przy projektowaniu miejsca montażu należy uwzględnić głębokość widełek 35 mm oraz gabaryty urządzenia. Czujnik powinien być zamocowany stabilnie i bez nadmiernych naprężeń mechanicznych.

Podczas instalacji należy pozostawić dostęp do:

• pokrętła regulacji czułości,
• przełącznika funkcji NO/NC,
• złącza M8,
• powierzchni optycznych w celu okresowego czyszczenia.

Nadajnik i odbiornik są fabrycznie ustawione względem siebie w jednej obudowie, dlatego nie jest wymagane ich osobne osiowanie.

Podłączenie elektryczne

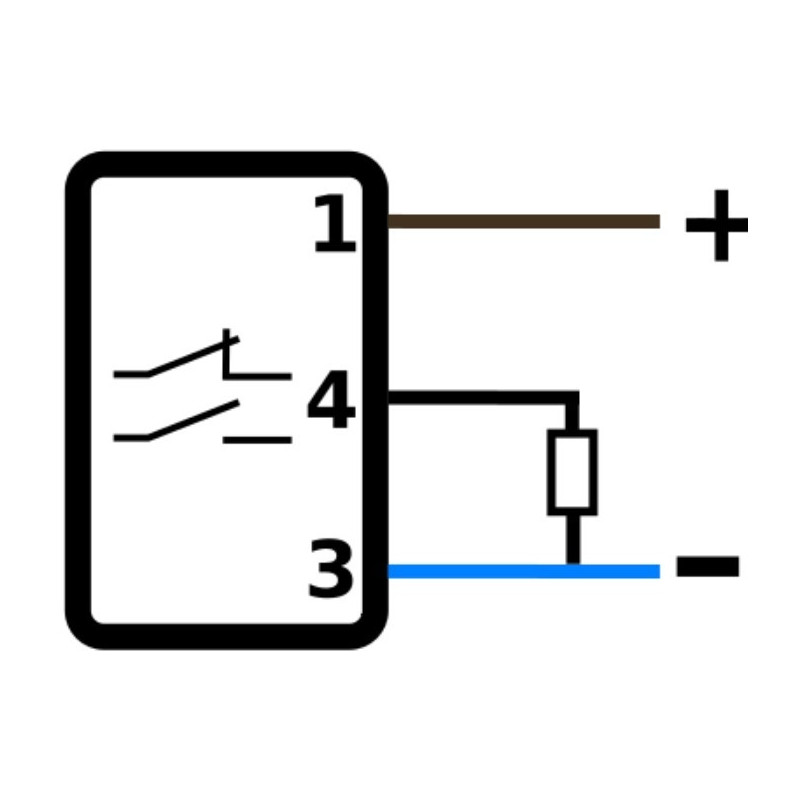

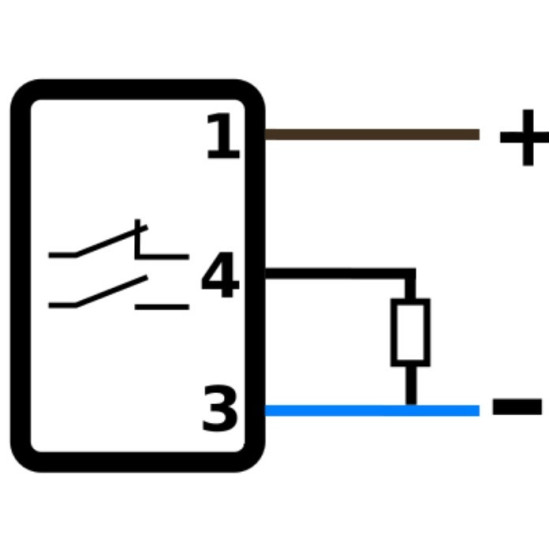

OGS-30-PUK-ST3 jest 3-przewodowym czujnikiem z jednym wyjściem PNP.

Obciążenie lub wejście sterownika należy podłączyć pomiędzy wyjście na pinie 4 a 0 V na pinie 3.

Oznaczenie PNP NO/NC oznacza jedno wyjście PNP z wybieraną funkcją NO albo NC. Nie jest to wersja z dwoma niezależnymi wyjściami NO i NC.

Sygnalizacja LED

OGS-30-PUK-ST3 posiada sygnalizację LED przy złączu M8, która ułatwia kontrolę działania czujnika podczas uruchamiania, ustawiania czułości i diagnostyki aplikacji.

Warunki pracy

OGS-30-PUK-ST3 może pracować w temperaturze od -10°C do +60°C. Obudowa posiada stopień ochrony IP67, a odporność układu optycznego na światło zewnętrzne wynosi 50 klx.

Korpus wykonany jest z czarnego anodowanego aluminium. Wyjście posiada zabezpieczenie przed zwarciem, a urządzenie jest przeznaczone do zasilania napięciem 10–35 V DC.

Czujnik nie jest urządzeniem bezpieczeństwa i nie może być stosowany w funkcjach, w których bezpieczeństwo osób zależy od jego prawidłowego działania.

Warianty i akcesoria

Warianty:

• OGS-20-GUK-ST3 – czujnik widełkowy 20 mm, światło czerwone
• OGS-40-PUK-ST3 – czujnik widełkowy 40 mm, PNP NO/NC, światło czerwone
• Wszystkie standardowe czujniki widełkowe

Montaż:

• BEF-OGS-01 – podstawa montażowa do czujników widełkowych Eickmann Elektronik

Przewody M8:

• Przewód M8 3-pin żeński kątowy, 2 m PVC – binder 77 3408 0000 20003-0200
• Przewód M8 3-pin żeński kątowy, 5 m PUR – binder 77 3408 0000 50003-0500
• Wszystkie przewody M8

Złącza M8 do samodzielnego montażu:

• Złącze M8 3-pin żeńskie proste, skręcane – binder 99 3400 100 03
• Złącze M8 3-pin żeńskie kątowe, skręcane – binder 99 3400 110 03
• Wszystkie złącza M8

Symbole porównawcze innych producentów

Przed zastosowaniem naszego czujnika zamiast dotychczas stosowanego należy porównać parametry techniczne obu modeli.

FAQ

Jaka jest szerokość i głębokość widełek OGS-30-PUK-ST3?

Szerokość szczeliny wynosi 30 mm, a głębokość widełek 35 mm.

Jakie światło wykorzystuje OGS-30-PUK-ST3?

Czujnik wykorzystuje modulowane światło czerwone, co ułatwia prawidłowe ustawienie obiektu względem toru optycznego.

Jaka jest rozdzielczość czujnika?

Rozdzielczość OGS-30-PUK-ST3 wynosi 0,4 mm.

Jaka jest wielkość plamki świetlnej?

Wielkość plamki wynosi Ø2,0 mm.

Czy rozdzielczość 0,4 mm i plamka Ø2,0 mm oznaczają to samo?

Nie. Rozdzielczość określa zdolność układu optycznego do rozróżniania niewielkich zmian w torze detekcji, natomiast wielkość plamki opisuje średnicę plamki świetlnej.

Co oznacza PNP NO/NC?

Czujnik posiada jedno wyjście PNP, którego funkcję można ustawić jako NO albo NC. Nie są to dwa niezależne wyjścia działające jednocześnie.

Jak ustawić funkcję NO lub NC?

Funkcję przełączania wybiera się przełącznikiem znajdującym się pod osłoną. Jedno skrajne położenie odpowiada funkcji NO, a drugie NC.

Czy można regulować czułość?

Tak. Czułość układu optycznego jest regulowana pokrętłem. Pozwala to dopasować działanie czujnika do wielkości elementu oraz warunków aplikacji.

Jak podłączyć OGS-30-PUK-ST3?

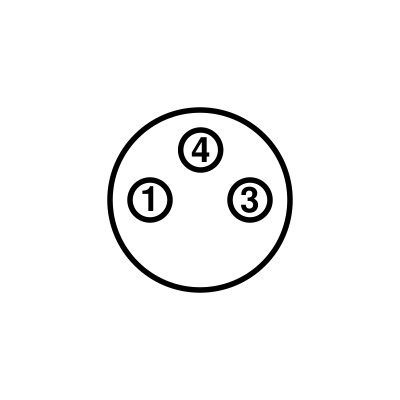

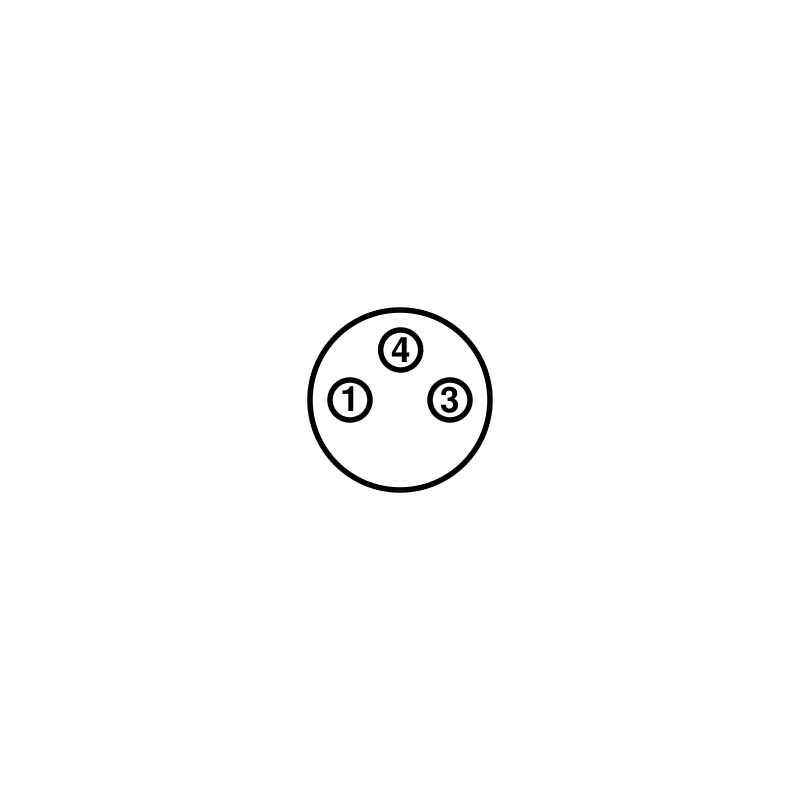

Pin 1 należy podłączyć do +10–35 V DC, pin 3 do 0 V, natomiast pin 4 jest wyjściem PNP. Czujnik posiada męskie złącze M8x1, 3-pin.

Jaka jest częstotliwość przełączania?

Częstotliwość przełączania wynosi 2,5 kHz, dzięki czemu czujnik może pracować również w aplikacjach z szybko przemieszczającymi się elementami.

Czy potrzebny jest osobny nadajnik i odbiornik?

Nie. Nadajnik i odbiornik są zintegrowane w przeciwległych ramionach jednej obudowy widełkowej i są fabrycznie ustawione względem siebie.

Czy OGS-30-PUK-ST3 może być używany jako czujnik bezpieczeństwa?

Nie. Czujnik nie jest przeznaczony do funkcji bezpieczeństwa, w których bezpieczeństwo osób zależy od jego prawidłowego działania.
