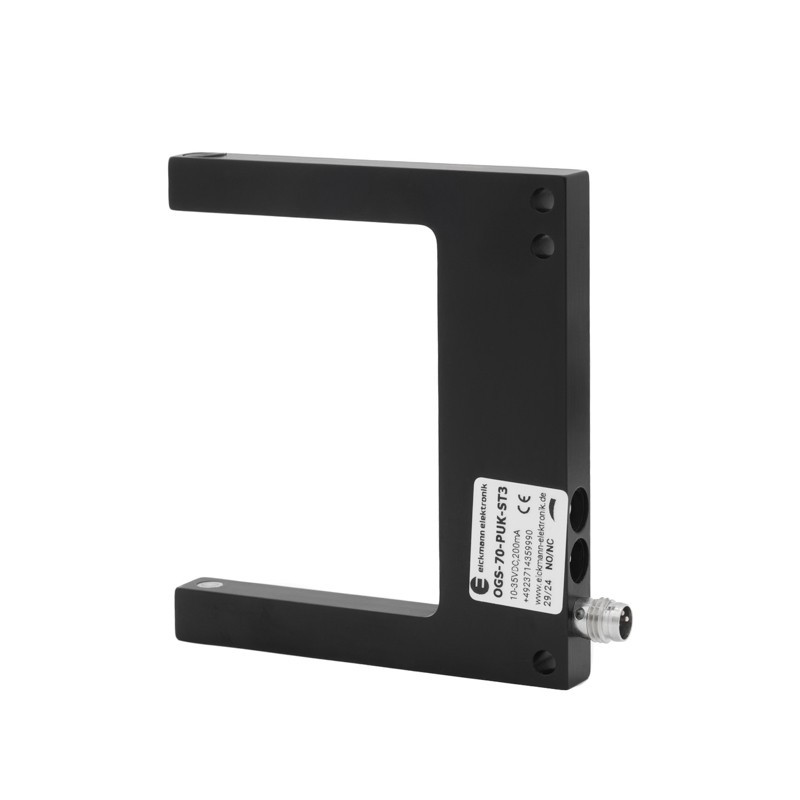

OGS-70-PUK-ST3Czujnik widełkowy 70 mm, PNP NO/NC, światło czerwone | Eickmann Elektronik OGS-70-PUK-ST3

Eickmann Elektronik OGS-70-PUK-ST3 jest optycznym czujnikiem widełkowym o szerokości szczeliny 70 mm. Nadajnik i odbiornik znajdują się w przeciwległych ramionach jednej obudowy, dzięki czemu nie trzeba oddzielnie montować i wzajemnie osiować dwóch urządzeń tworzących barierę optyczną.

Głębokość widełek wynosi 55 mm i określa, jak daleko wykrywany element może zostać wprowadzony pomiędzy ramiona czujnika. OGS-70-PUK-ST3 wykorzystuje modulowane światło czerwone, ma rozdzielczość 0,4 mm oraz wielkość plamki Ø2,0 mm.

Czułość można regulować za pomocą pokrętła na obudowie. Pozwala to dopasować reakcję układu optycznego do obiektu i warunków aplikacji. Wysoka czułość ułatwia wykrywanie niewielkich zmian w torze optycznym, natomiast zmniejszenie czułości zwiększa tolerancję na zabrudzenie układu optycznego.

Czujnik posiada jedno wyjście PNP z wybieraną funkcją NO lub NC. Oznacza to, że użytkownik wybiera sposób działania jednego wyjścia – nie są to dwa niezależne wyjścia NO i NC pracujące jednocześnie.

Maksymalna częstotliwość przełączania 2,5 kHz umożliwia wykorzystanie czujnika w aplikacjach z szybko przemieszczającymi się elementami, między innymi podczas liczenia detali, kontroli obecności, krawędzi, otworów i położenia.

OGS-70-PUK-ST3 jest zasilany napięciem 10–35 V DC. Obudowę wykonano z czarnego anodowanego aluminium, a stopień ochrony IP67 umożliwia pracę w typowych warunkach przemysłowych. Podłączenie elektryczne realizowane jest poprzez 3-pinowe złącze M8x1.

Zastosowanie

OGS-70-PUK-ST3 może być stosowany między innymi do:

• wykrywania obecności elementów,
• liczenia przemieszczających się detali,
• kontroli położenia i krawędzi materiału,
• wykrywania otworów, wycięć i przerw,
• kontroli przepływu elementów,
• podajników i systemów wibracyjnych,
• kontroli krawędzi papieru, folii i taśmy,
• kontroli ruchu i prędkości,
• maszyn pakujących i etykietujących,
• maszyn specjalnych i systemów automatyki.

Najważniejsze właściwości

• szerokość szczeliny 70 mm,
• głębokość widełek 55 mm,
• rozdzielczość 0,4 mm,
• wielkość plamki Ø2,0 mm,
• modulowane światło czerwone,
• regulacja czułości pokrętłem,
• jedno wyjście PNP,
• wybierana funkcja NO/NC,
• maksymalna częstotliwość przełączania 2,5 kHz,
• obciążalność wyjścia do 200 mA,
• zabezpieczenie przeciwzwarciowe,
• odporność na światło zewnętrzne do 50 klx,
• złącze M8x1, 3-pin,
• aluminiowa obudowa,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Nadajnik znajduje się w jednym ramieniu widełek, a odbiornik w drugim. Pomiędzy nimi tworzona jest kontrolowana wiązka światła czerwonego.

Kiedy obiekt znajdujący się w szczelinie przecina wiązkę, ilość światła docierającego do odbiornika ulega zmianie, a elektronika czujnika przełącza stan wyjścia PNP.

Ponieważ nadajnik i odbiornik są zintegrowane w jednej obudowie, podczas montażu nie trzeba wzajemnie osiować dwóch oddzielnych urządzeń.

Czułość układu optycznego ustawia się pokrętłem. Ustawienie większej czułości pozwala reagować na mniejsze zmiany sygnału optycznego, natomiast zmniejszenie czułości zwiększa rezerwę na zabrudzenie układu.

Funkcja NO lub NC jest wybierana przez użytkownika i odnosi się do jednego wyjścia PNP.

Montaż

Szerokość szczeliny wynosi 70 mm, a głębokość widełek 55 mm. Wykrywany obiekt należy prowadzić w taki sposób, aby przecinał tor optyczny pomiędzy nadajnikiem i odbiornikiem.

Korpus czujnika ma wymiary 80 × 90 × 10 mm. Złącze M8 wystaje poza obrys korpusu, dlatego podczas projektowania miejsca montażowego należy przewidzieć również przestrzeń potrzebną na złącze i podłączony przewód.

Do mocowania służą otwory Ø4,5 mm. Czujnik należy zamontować stabilnie, bez naprężeń mechanicznych.

Należy zachować dostęp do:

• pokrętła regulacji czułości,
• przełącznika wyboru funkcji NO/NC,
• złącza M8,
• powierzchni optycznych nadajnika i odbiornika.

Powierzchnie optyczne powinny pozostawać czyste. Dzięki konstrukcji widełkowej nie jest wymagane osobne ustawianie ani osiowanie nadajnika względem odbiornika.

Podłączenie elektryczne

OGS-70-PUK-ST3 posiada 3-pinowe złącze M8x1.

Obciążenie należy podłączyć pomiędzy wyjście na pinie 4 a 0 V.

Czujnik posiada jedno wyjście PNP. Funkcję NO lub NC wybiera się przełącznikiem na obudowie. Oznaczenie PNP NO/NC nie oznacza dwóch jednocześnie dostępnych wyjść sygnałowych.

Sygnalizacja LED

Czujnik posiada diodę LED w obszarze złącza M8. Sygnalizacja ułatwia kontrolę stanu czujnika podczas uruchamiania i diagnostyki.

Warunki pracy

Zakres temperatury pracy wynosi od -10 do +60°C.

Stopień ochrony IP67 zapewnia ochronę obudowy przed pyłem i skutkami czasowego zanurzenia w wodzie w warunkach przewidzianych dla tej klasy ochrony.

Odporność na światło zewnętrzne wynosi 50 klx. Obudowa z czarnego anodowanego aluminium jest przeznaczona do zastosowań przemysłowych.

Wyjście posiada zabezpieczenie przeciwzwarciowe.

OGS-70-PUK-ST3 nie jest urządzeniem bezpieczeństwa i nie może być stosowany w aplikacjach, w których bezpieczeństwo osób zależy od prawidłowego działania czujnika.

Warianty i akcesoria

Warianty czujników

• OGS-60-PUK-ST3 – czujnik widełkowy 60 mm
• OGS-80-PUK-ST3 – czujnik widełkowy 80 mm
• Wszystkie standardowe czujniki widełkowe

Montaż

• BEF-OGS-01 – podstawa montażowa do czujników widełkowych Eickmann Elektronik

Przewody M8

• Przewód M8 Binder, 3-pin, żeński kątowy, 2 m PVC – 77 3408 0000 20003-0200
• Przewód M8 Binder, 3-pin, żeński kątowy, 5 m PUR – 77 3408 0000 50003-0500
• Wszystkie przewody M8

Złącza M8

• Złącze M8 Binder, 3-pin, proste, żeńskie – 99 3400 100 03
• Złącze M8 Binder, 3-pin, kątowe, żeńskie – 99 3400 110 03
• Wszystkie złącza M8

Symbole porównawcze innych producentów

Przed zastosowaniem naszego czujnika zamiast dotychczas stosowanego należy porównać parametry techniczne obu modeli.

FAQ

Jaka jest szerokość szczeliny OGS-70-PUK-ST3?

Szerokość szczeliny pomiędzy ramionami czujnika wynosi 70 mm.

Jaka jest głębokość widełek?

Głębokość widełek wynosi 55 mm. Parametr określa, jak daleko wykrywany obiekt może zostać wprowadzony pomiędzy ramiona czujnika.

Jaka jest rozdzielczość OGS-70-PUK-ST3?

Rozdzielczość czujnika wynosi 0,4 mm.

Jaka jest wielkość plamki?

Wielkość plamki świetlnej wynosi Ø2,0 mm.

Czym różni się rozdzielczość 0,4 mm od plamki Ø2,0 mm?

Rozdzielczość opisuje zdolność układu optycznego do rozróżniania niewielkich zmian w przerwaniu wiązki. Wielkość plamki opisuje fizyczny rozmiar obszaru światła w torze optycznym. Są to dwa różne parametry.

Co oznacza PNP NO/NC?

OGS-70-PUK-ST3 posiada jedno wyjście PNP. Za pomocą przełącznika użytkownik wybiera jego funkcję NO albo NC. Nie są to dwa niezależne wyjścia działające jednocześnie.

Jak podłączyć OGS-70-PUK-ST3?

Pin 1 należy podłączyć do dodatniego napięcia zasilania 10–35 V DC, pin 3 do 0 V, natomiast pin 4 jest wyjściem PNP.

Czy można regulować czułość?

Tak. Czułość reguluje się pokrętłem na obudowie czujnika.

Jaka jest częstotliwość przełączania?

Maksymalna częstotliwość przełączania wynosi 2,5 kHz.

Czy nadajnik i odbiornik trzeba montować osobno?

Nie. Nadajnik i odbiornik znajdują się w przeciwległych ramionach jednej obudowy, dlatego nie wymagają osobnego montażu i wzajemnego osiowania.

Czy OGS-70-PUK-ST3 wykrywa obiekty przezroczyste?

W przypadku materiałów przezroczystych lub półprzezroczystych skuteczność detekcji zależy od stopnia tłumienia wiązki i powinna zostać sprawdzona w konkretnej aplikacji. Do wymagających zastosowań z transparentnymi materiałami należy dobrać czujnik przeznaczony specjalnie do takiej detekcji.

Czy OGS-70-PUK-ST3 może być używany jako urządzenie bezpieczeństwa?

Nie. Producent wyraźnie wskazuje, że czujniki OGS nie są przeznaczone do zastosowań związanych z bezpieczeństwem osób.
