OGS-90-PUK-ST3Czujnik widełkowy 90 mm, PNP NO/NC, światło czerwone | Eickmann Elektronik OGS-90-PUK-ST3

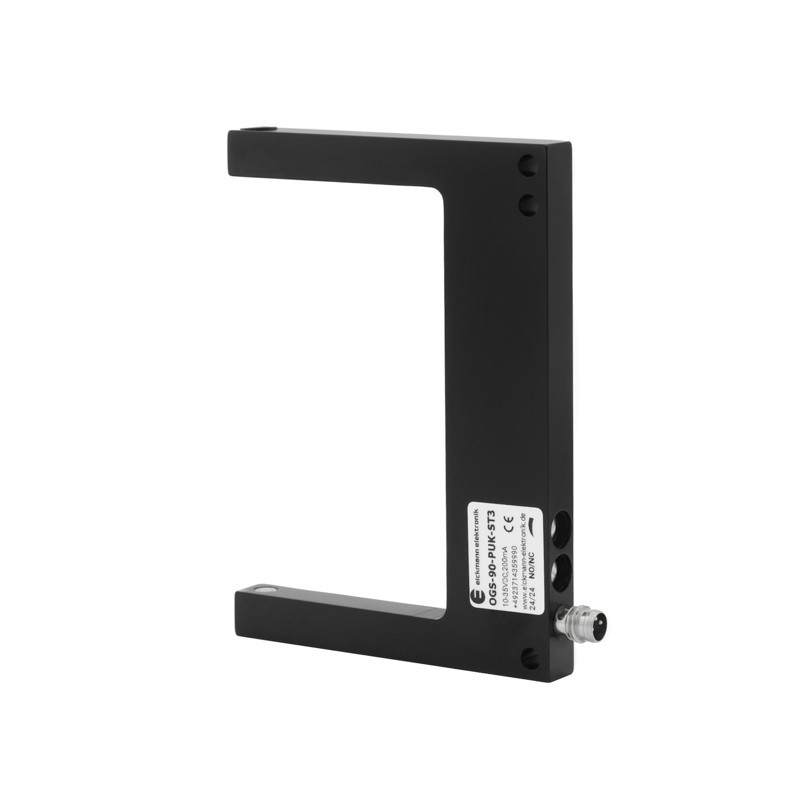

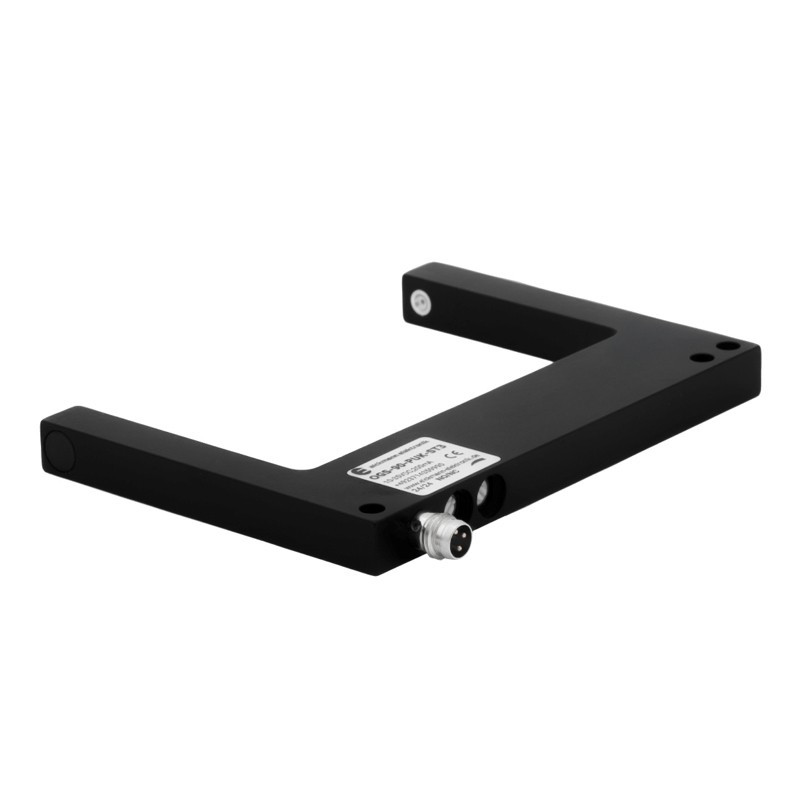

Eickmann Elektronik OGS-90-PUK-ST3 jest optycznym czujnikiem widełkowym przeznaczonym do bezkontaktowego wykrywania obiektów przechodzących pomiędzy ramionami widełek. Nadajnik i odbiornik znajdują się naprzeciw siebie w jednej obudowie, tworząc gotową barierę optyczną bez konieczności osobnego montażu i wzajemnego osiowania dwóch urządzeń.

Model ma szczelinę o szerokości 90 mm oraz głębokość widełek 55 mm. Wykorzystuje modulowane światło czerwone, oferuje rozdzielczość 0,4 mm oraz wielkość plamki świetlnej Ø2,0 mm. Czułość układu optycznego można regulować pokrętłem, dostosowując reakcję czujnika do wielkości obiektu i warunków konkretnej aplikacji.

Maksymalna częstotliwość przełączania 2,5 kHz umożliwia wykrywanie szybko przemieszczających się elementów oraz zastosowanie czujnika do liczenia detali, kontroli obecności, położenia, krawędzi, otworów i przerw.

OGS-90-PUK-ST3 posiada jedno tranzystorowe wyjście PNP z wybieraną funkcją NO lub NC. Oznacza to, że użytkownik może wybrać sposób działania pojedynczego wyjścia – nie są to dwa niezależne wyjścia NO i NC pracujące jednocześnie.

Czujnik jest zasilany napięciem 10–35 V DC, a maksymalne obciążenie wyjścia wynosi 200 mA. Czarna anodowana obudowa aluminiowa, stopień ochrony IP67 oraz zakres temperatury pracy od -10 do +60°C umożliwiają stosowanie urządzenia w typowych warunkach automatyki przemysłowej. Podłączenie elektryczne realizowane jest przez męskie złącze M8x1, 3-pin.

Zastosowanie

OGS-90-PUK-ST3 może być stosowany do:

• wykrywania obecności elementów na liniach produkcyjnych,
• zliczania części przechodzących przez szczelinę czujnika,
• kontroli położenia i krawędzi elementów,
• wykrywania otworów, wycięć i przerw,
• kontroli przepływu części w systemach transportowych,
• kontroli elementów w podajnikach wibracyjnych,
• monitorowania ruchu i prędkości elementów,
• kontroli materiałów przechodzących przez szeroką szczelinę,
• maszyn pakujących i etykietujących,
• maszyn specjalnych i systemów automatyki.

Najważniejsze właściwości

• szerokość szczeliny 90 mm,
• głębokość widełek 55 mm,
• rozdzielczość 0,4 mm,
• wielkość plamki Ø2,0 mm,
• modulowane światło czerwone,
• regulacja czułości pokrętłem,
• jedno wyjście PNP,
• wybierana funkcja NO/NC,
• maksymalna częstotliwość przełączania 2,5 kHz,
• maksymalne obciążenie wyjścia 200 mA,
• zabezpieczenie przeciwzwarciowe,
• odporność na światło zewnętrzne 50 klx,
• złącze M8x1, 3-pin,
• aluminiowa obudowa,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Nadajnik znajduje się w jednym ramieniu widełek, a odbiornik w drugim. Pomiędzy nimi powstaje kontrolowana wiązka światła. Wprowadzenie obiektu w szczelinę powoduje przerwanie lub odpowiednie osłabienie wiązki docierającej do odbiornika, czego skutkiem jest zmiana stanu wyjścia PNP.

Konstrukcja widełkowa eliminuje konieczność osobnego montażu i osiowania nadajnika względem odbiornika. Pozycja toru optycznego jest określona konstrukcyjnie przez jedną obudowę.

Czułość można regulować potencjometrem. Przy ustawieniu większej czułości czujnik reaguje na mniejsze obiekty, ale ma mniejszą rezerwę na zabrudzenie powierzchni optycznych. Zmniejszenie czułości zwiększa odporność na zabrudzenie, ale wymaga większego stopnia przesłonięcia wiązki.

Funkcja NO lub NC jest wybierana przełącznikiem i odnosi się do jednego wyjścia PNP.

Montaż

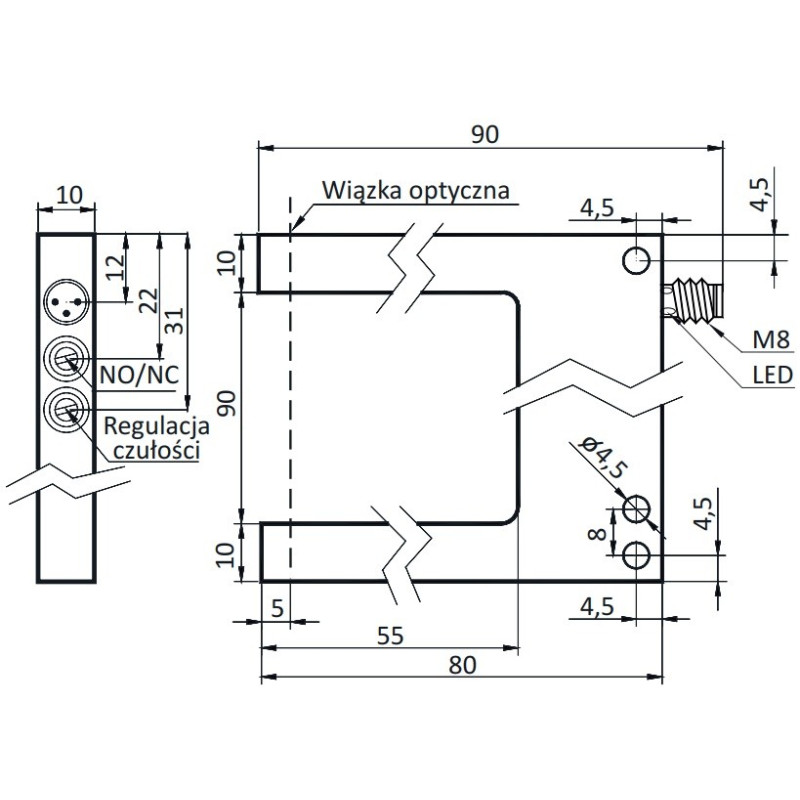

Szerokość szczeliny OGS-90-PUK-ST3 wynosi 90 mm, a jej głębokość 55 mm. Wykrywany element należy prowadzić w taki sposób, aby przecinał oś optyczną pomiędzy nadajnikiem i odbiornikiem.

Korpus czujnika ma około 80 × 110 × 10 mm. Złącze M8 wystaje poza obrys korpusu, dlatego całkowita długość w osi złącza wynosi około 90 mm. Przy projektowaniu miejsca montażowego należy również pozostawić przestrzeń na wtyczkę oraz przewód.

Do montażu służą otwory Ø4,5 mm. Czujnik powinien być zamocowany stabilnie i bez naprężeń mechanicznych.

Należy zapewnić dostęp do:

• pokrętła regulacji czułości,
• przełącznika wyboru NO/NC,
• złącza M8,
• powierzchni optycznych nadajnika i odbiornika.

Powierzchnie optyczne należy utrzymywać w czystości.

Podłączenie elektryczne

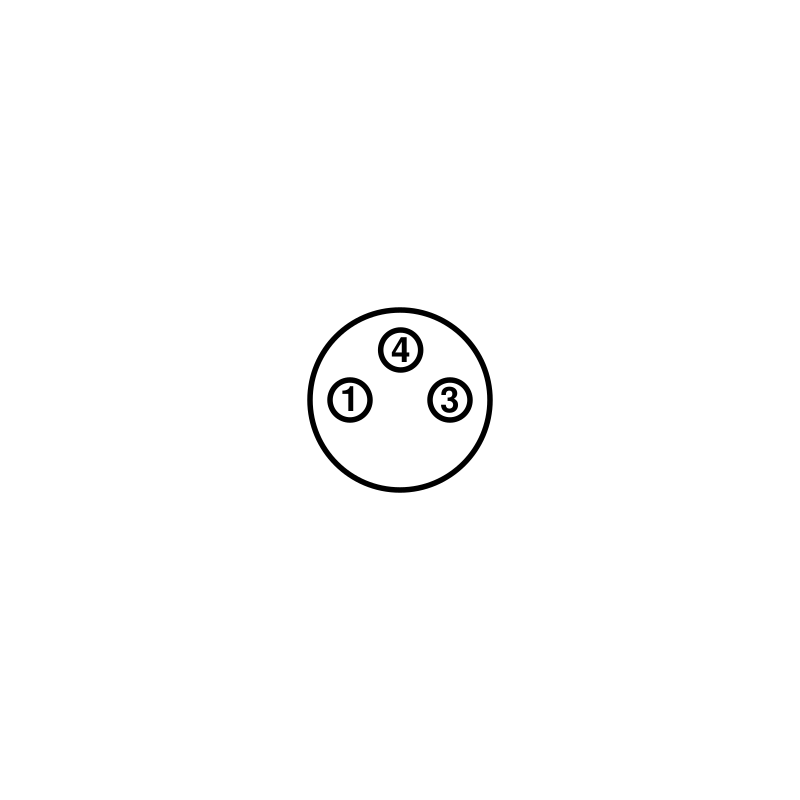

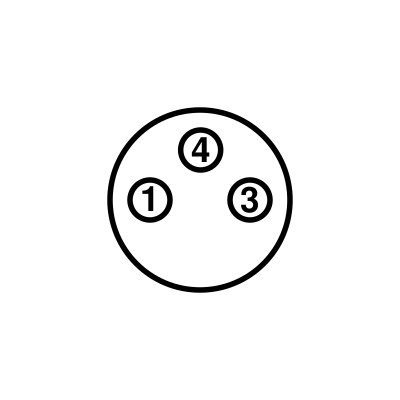

OGS-90-PUK-ST3 posiada męskie, 3-pinowe złącze M8x1.

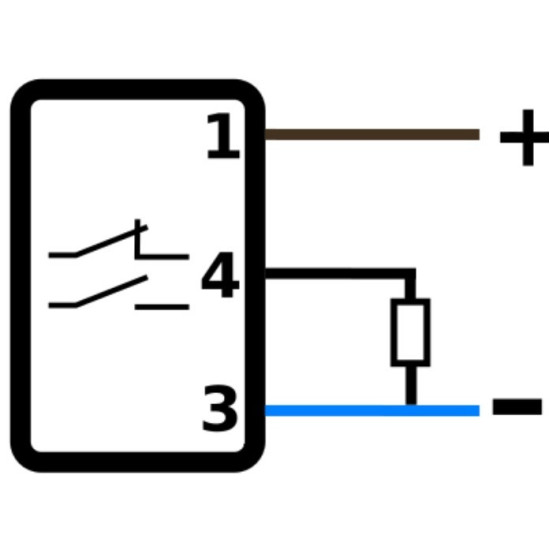

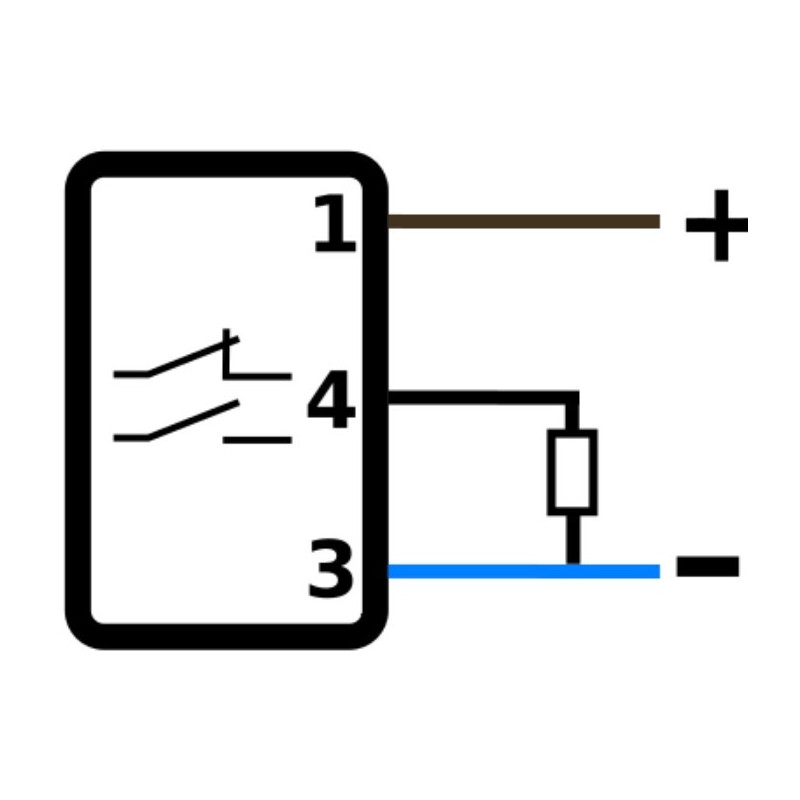

Obciążenie należy podłączyć pomiędzy wyjście na pinie 4 a 0 V.

Czujnik posiada jedno wyjście PNP. Przełącznik NO/NC służy do wyboru funkcji tego pojedynczego wyjścia i nie oznacza obecności dwóch niezależnych wyjść.

Sygnalizacja LED

OGS-90-PUK-ST3 posiada diodę LED w obszarze złącza M8. Ułatwia ona kontrolę reakcji czujnika podczas uruchamiania, regulacji czułości i diagnostyki aplikacji.

Warunki pracy

Czujnik może pracować w temperaturze od -10 do +60°C.

Stopień ochrony IP67 zapewnia ochronę przed pyłem oraz skutkami czasowego zanurzenia w wodzie zgodnie z wymaganiami tej klasy.

Odporność na światło zewnętrzne wynosi 50 klx. Obudowę wykonano z czarnego anodowanego aluminium.

Wyjście posiada zabezpieczenie przeciwzwarciowe.

OGS-90-PUK-ST3 nie jest urządzeniem bezpieczeństwa i nie należy stosować go w aplikacjach, w których bezpieczeństwo osób zależy od prawidłowego działania czujnika.

Warianty i akcesoria

Warianty czujników

• OGS-80-PUK-ST3 – czujnik widełkowy 80 mm
• OGS-100-PUK-ST3 – czujnik widełkowy 100 mm
• Wszystkie standardowe czujniki widełkowe

Montaż

• BEF-OGS-01 – podstawa montażowa do czujników widełkowych Eickmann Elektronik

Przewody M8

• Przewód M8 Binder, 3-pin, żeński kątowy, 2 m PVC
• Przewód M8 Binder, 3-pin, żeński kątowy, 5 m PUR
• Wszystkie przewody M8

Złącza M8

• Złącze M8 Binder, 3-pin, proste, żeńskie
• Złącze M8 Binder, 3-pin, kątowe, żeńskie
• Wszystkie złącza M8

Symbole porównawcze innych producentów

Przed zastosowaniem naszego czujnika zamiast dotychczas stosowanego należy porównać parametry techniczne obu modeli.

FAQ

Jaka jest szerokość szczeliny OGS-90-PUK-ST3?

Szerokość szczeliny pomiędzy ramionami czujnika wynosi 90 mm.

Jaka jest głębokość widełek?

Głębokość widełek wynosi 55 mm. Parametr określa, jak daleko wykrywany element może zostać wprowadzony pomiędzy ramiona czujnika.

Jaka jest rozdzielczość OGS-90-PUK-ST3?

Rozdzielczość czujnika wynosi 0,4 mm.

Jaka jest wielkość plamki świetlnej?

Wielkość plamki wynosi Ø2,0 mm.

Czym różni się rozdzielczość 0,4 mm od plamki Ø2,0 mm?

Rozdzielczość określa zdolność układu do wykrywania niewielkich zmian w przerwaniu wiązki, natomiast wielkość plamki opisuje fizyczny rozmiar obszaru światła w torze optycznym. Są to dwa różne parametry.

Co oznacza PNP NO/NC?

Czujnik posiada jedno wyjście PNP. Za pomocą przełącznika wybiera się jego funkcję NO albo NC. Nie są to dwa niezależne wyjścia działające jednocześnie.

Jak podłączyć OGS-90-PUK-ST3?

Pin 1 należy podłączyć do dodatniego napięcia zasilania 10–35 V DC, pin 3 do 0 V, a pin 4 jest wyjściem PNP.

Czy można regulować czułość?

Tak. Czułość reguluje się za pomocą potencjometru znajdującego się na obudowie.

Jaka jest częstotliwość przełączania?

Maksymalna częstotliwość przełączania wynosi 2,5 kHz.

Czy trzeba osobno montować nadajnik i odbiornik?

Nie. Nadajnik i odbiornik znajdują się w dwóch ramionach tej samej obudowy, dlatego nie wymagają osobnego montażu ani wzajemnego osiowania.

Czy OGS-90-PUK-ST3 wykrywa przezroczyste obiekty?

OGS-90-PUK-ST3 jest standardowym czujnikiem widełkowym. W przypadku materiałów przezroczystych lub półprzezroczystych skuteczność detekcji zależy od stopnia tłumienia wiązki i powinna zostać sprawdzona w konkretnej aplikacji. Do wymagających zastosowań z transparentnymi materiałami należy dobrać czujnik przeznaczony specjalnie do takiej detekcji.

Czy OGS-90-PUK-ST3 może pełnić funkcję urządzenia bezpieczeństwa?

Nie. Czujnik nie jest przeznaczony do zastosowań, w których bezpieczeństwo osób zależy od jego prawidłowego działania.
