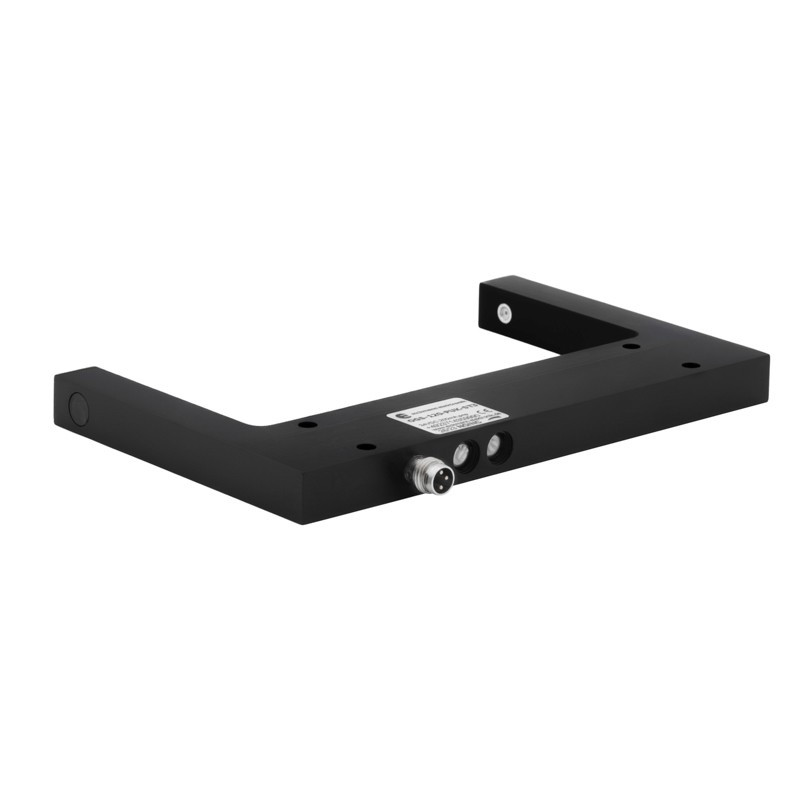

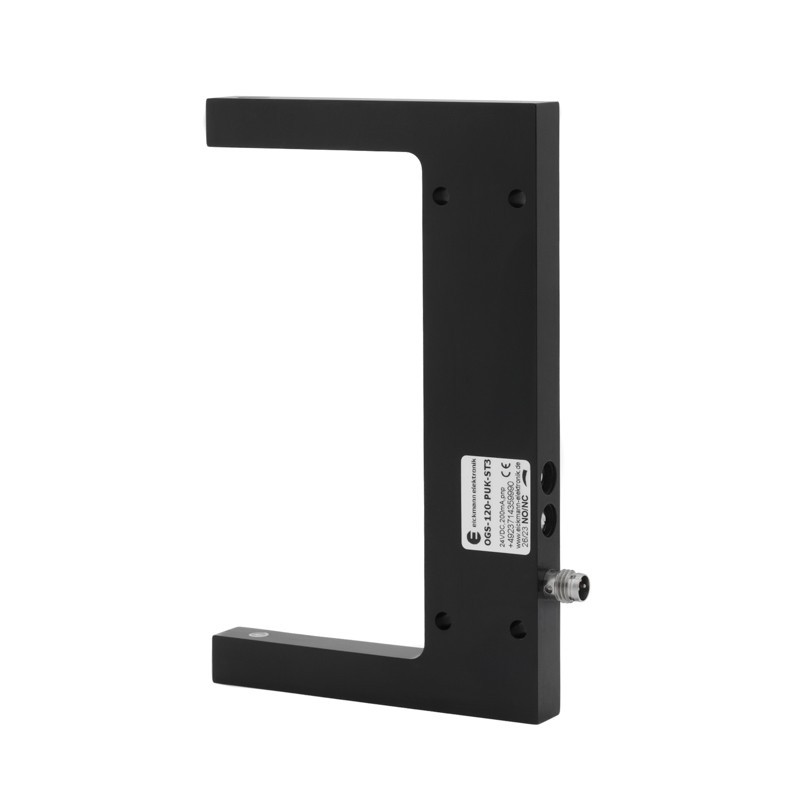

Eickmann Elektronik OGS-120-PUK-ST3 jest optycznym czujnikiem widełkowym o szerokości szczeliny 120 mm. Nadajnik i odbiornik znajdują się w przeciwległych ramionach jednej obudowy, dzięki czemu nie trzeba montować i wzajemnie osiować dwóch oddzielnych elementów bariery optycznej.

Szerokość szczeliny wynosi 120 mm, a głębokość widełek 60 mm. Taka geometria pozwala prowadzić przez czujnik większe elementy lub materiały wymagające większej przestrzeni pomiędzy ramionami.

OGS-120-PUK-ST3 wykorzystuje modulowane światło czerwone. Rozdzielczość wynosi 0,4 mm, natomiast wielkość plamki świetlnej Ø2,0 mm. Czułość układu optycznego można regulować za pomocą pokrętła znajdującego się na obudowie.

Maksymalna częstotliwość przełączania 2,5 kHz umożliwia wykrywanie szybko przemieszczających się elementów oraz wykorzystanie czujnika w zadaniach związanych z liczeniem, kontrolą obecności, położenia, krawędzi, otworów i przerw.

Czujnik posiada jedno wyjście PNP z wybieraną funkcją NO lub NC. Użytkownik określa więc sposób działania pojedynczego wyjścia – nie są to dwa niezależne wyjścia NO i NC dostępne jednocześnie.

OGS-120-PUK-ST3 pracuje przy napięciu 10–35 V DC, a maksymalne obciążenie wyjścia wynosi 200 mA. Obudowę wykonano z czarnego anodowanego aluminium. Stopień ochrony IP67 i zakres temperatury pracy od -10 do +60°C umożliwiają stosowanie czujnika w typowych warunkach automatyki przemysłowej.

Podłączenie elektryczne realizowane jest przez męskie złącze M8x1, 3-pin.

Zastosowanie

OGS-120-PUK-ST3 może być stosowany między innymi do:

• wykrywania obecności elementów,
• liczenia przemieszczających się detali,
• kontroli położenia elementów,
• kontroli krawędzi materiału,
• wykrywania otworów, wycięć i przerw,
• kontroli przepływu części w systemach transportowych,
• podajników i systemów wibracyjnych,
• kontroli elementów wymagających szerokiej szczeliny pomiarowej,
• maszyn pakujących i etykietujących,
• maszyn specjalnych i systemów automatyki.

Najważniejsze właściwości

• szerokość szczeliny 120 mm,
• głębokość widełek 60 mm,
• rozdzielczość 0,4 mm,
• wielkość plamki Ø2,0 mm,
• modulowane światło czerwone,
• regulacja czułości pokrętłem,
• jedno wyjście PNP,
• wybierana funkcja NO/NC,
• maksymalna częstotliwość przełączania 2,5 kHz,
• maksymalny prąd obciążenia 200 mA,
• zabezpieczenie przeciwzwarciowe,
• odporność na światło zewnętrzne 50 klx,
• złącze M8x1, 3-pin,
• aluminiowa obudowa,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Nadajnik znajduje się w jednym ramieniu widełek, natomiast odbiornik w drugim. Pomiędzy nimi przebiega modulowana wiązka światła czerwonego.

Obiekt wprowadzony w szczelinę przecina wiązkę, powodując zmianę sygnału docierającego do odbiornika. Elektronika czujnika reaguje na tę zmianę i przełącza stan wyjścia PNP.

Ponieważ nadajnik i odbiornik znajdują się w jednej obudowie, nie jest wymagany ich osobny montaż ani wzajemne osiowanie.

Czułość układu można regulować potencjometrem. Ustawienie większej czułości pozwala reagować na mniejsze zmiany sygnału optycznego, natomiast jej ograniczenie zwiększa rezerwę na zabrudzenie powierzchni optycznych.

Funkcję NO lub NC wybiera się przełącznikiem. Wybór dotyczy jednego wyjścia PNP.

Montaż

Szerokość szczeliny wynosi 120 mm, a głębokość widełek 60 mm. Wykrywany element należy prowadzić w taki sposób, aby przecinał oś optyczną pomiędzy nadajnikiem i odbiornikiem.

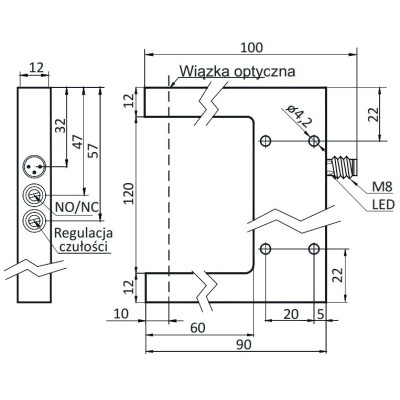

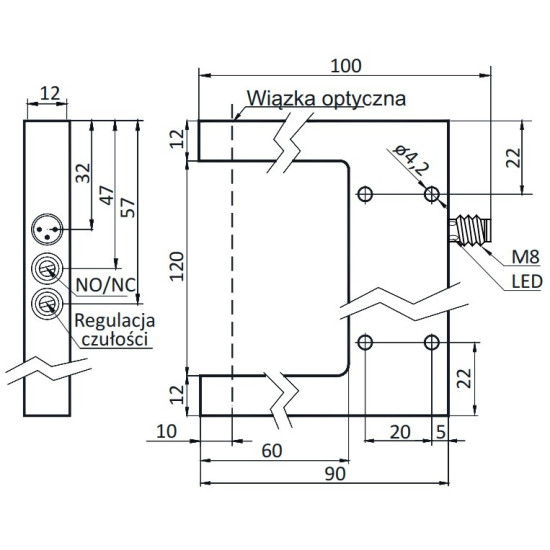

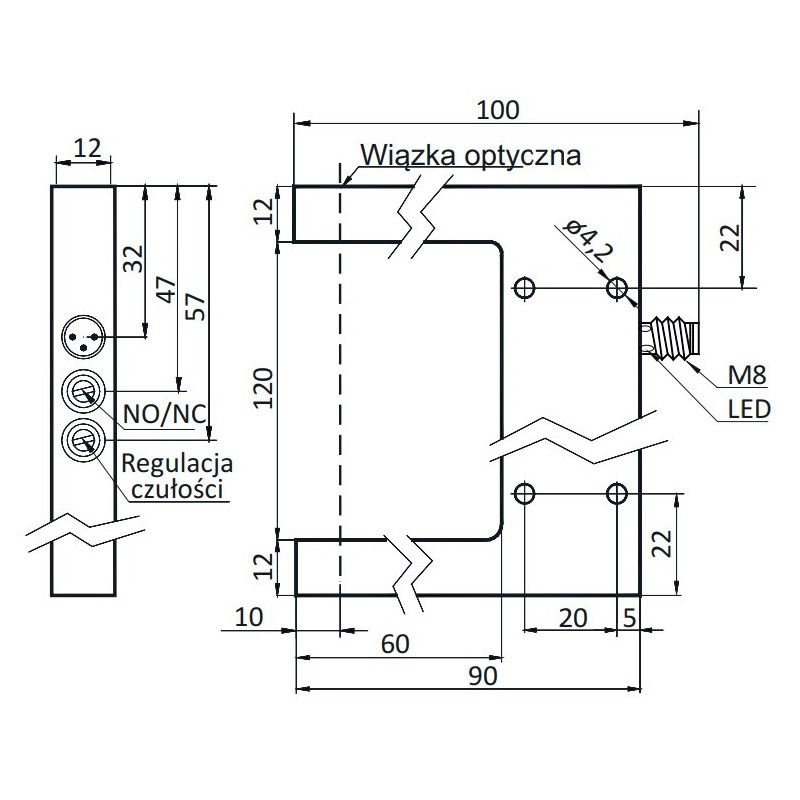

Korpus czujnika ma wymiary około 90 × 144 × 12 mm. Złącze M8 wystaje poza obrys obudowy, dlatego całkowity wymiar w jego osi wynosi około 100 mm.

Do mocowania służą otwory Ø4,3 mm. Czujnik należy zamontować stabilnie i bez naprężeń mechanicznych.

Podczas montażu należy pozostawić dostęp do:

• pokrętła regulacji czułości,
• przełącznika funkcji NO/NC,
• złącza M8,
• powierzchni optycznych nadajnika i odbiornika.

Powierzchnie optyczne należy utrzymywać w czystości.

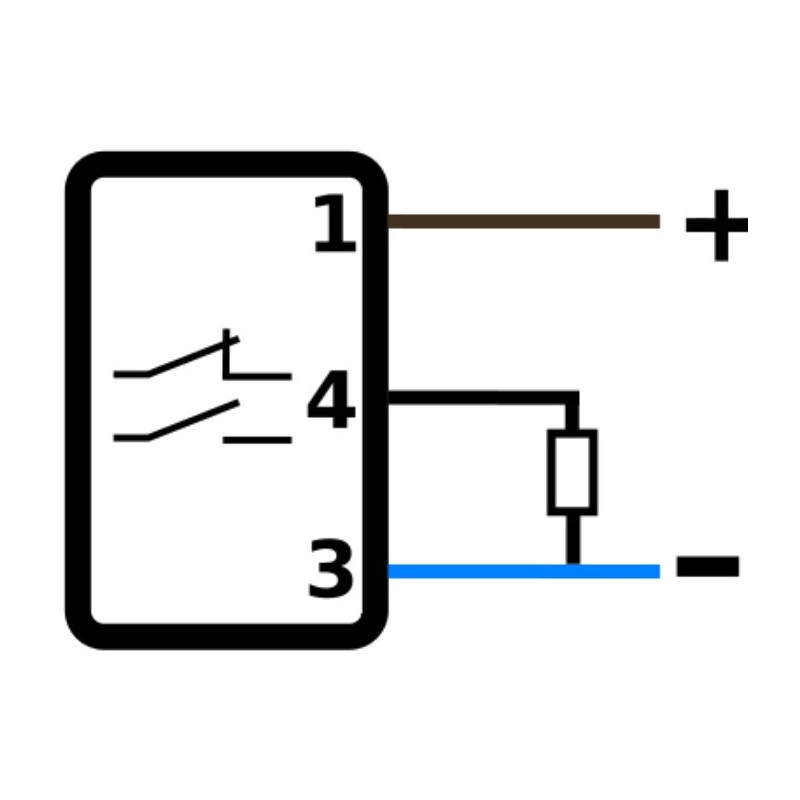

Podłączenie elektryczne

OGS-120-PUK-ST3 posiada męskie złącze M8x1, 3-pin.

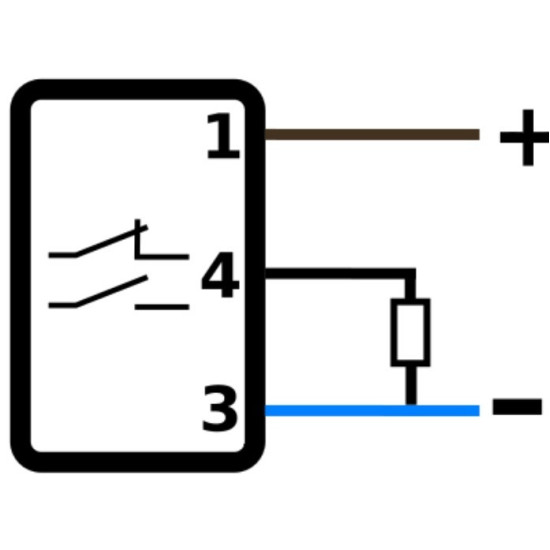

Obciążenie należy podłączyć pomiędzy wyjście na pinie 4 a 0 V.

OGS-120-PUK-ST3 posiada jedno wyjście PNP. Przełącznik NO/NC zmienia funkcję tego wyjścia i nie oznacza obecności dwóch niezależnych wyjść sygnałowych.

Sygnalizacja LED

Złącze M8 czujnika posiada diodę LED umożliwiającą wizualną kontrolę stanu podczas uruchamiania i diagnostyki. Ułatwia ona kontrolę reakcji czujnika podczas uruchamiania, regulacji czułości i diagnostyki aplikacji.

Warunki pracy

Zakres temperatury pracy wynosi od -10 do +60°C.

Stopień ochrony IP67 zapewnia ochronę obudowy przed pyłem oraz skutkami czasowego zanurzenia w wodzie zgodnie z wymaganiami tej klasy ochrony.

Odporność na światło zewnętrzne wynosi 50 klx. Obudowę wykonano z czarnego anodowanego aluminium.

Wyjście posiada zabezpieczenie przeciwzwarciowe.

OGS-120-PUK-ST3 nie jest urządzeniem bezpieczeństwa i nie może być stosowany w aplikacjach, w których bezpieczeństwo osób zależy od prawidłowego działania czujnika.

Warianty i akcesoria

Warianty czujników

• OGS-100-PUK-ST3 – czujnik widełkowy 100 mm
• OGS-180-PUK-ST3 – czujnik widełkowy 180 mm
• Wszystkie standardowe czujniki widełkowe

Montaż

• BEF-OGS-01 – podstawa montażowa do czujników widełkowych Eickmann Elektronik

Przewody M8

• Przewód M8 binder, 3-pin, żeński, kątowy, 2 m PVC – 77 3408 0000 20003-0200
• Przewód M8 binder, 3-pin, żeński, kątowy, 5 m PUR – 77 3408 0000 50003-0500
• Wszystkie przewody M8

Złącza M8

• Złącze M8 binder, 3-pin, proste, żeńskie – 99 3400 100 03
• Złącze M8 binder, 3-pin, kątowe, żeńskie – 99 3400 110 03
• Wszystkie złącza M8

Symbole porównawcze innych producentów

Przed zastosowaniem naszego czujnika zamiast dotychczas stosowanego należy porównać parametry techniczne obu modeli.

FAQ

Jaka jest szerokość szczeliny OGS-120-PUK-ST3?

Szerokość szczeliny pomiędzy ramionami czujnika wynosi 120 mm.

Jaka jest głębokość widełek?

Głębokość widełek wynosi 60 mm. Parametr określa, jak daleko wykrywany element może zostać wprowadzony pomiędzy ramiona czujnika.

Jaka jest rozdzielczość OGS-120-PUK-ST3?

Rozdzielczość czujnika wynosi 0,4 mm.

Jaka jest wielkość plamki świetlnej?

Wielkość plamki wynosi Ø2,0 mm.

Czym różni się rozdzielczość 0,4 mm od plamki Ø2,0 mm?

Rozdzielczość określa zdolność układu optycznego do wykrywania niewielkich zmian w przerwaniu wiązki. Wielkość plamki opisuje fizyczny rozmiar obszaru światła w torze optycznym. Są to dwa różne parametry.

Co oznacza PNP NO/NC?

OGS-120-PUK-ST3 posiada jedno wyjście PNP. Użytkownik wybiera jego funkcję NO albo NC. Nie są to dwa niezależne wyjścia pracujące jednocześnie.

Jak podłączyć OGS-120-PUK-ST3?

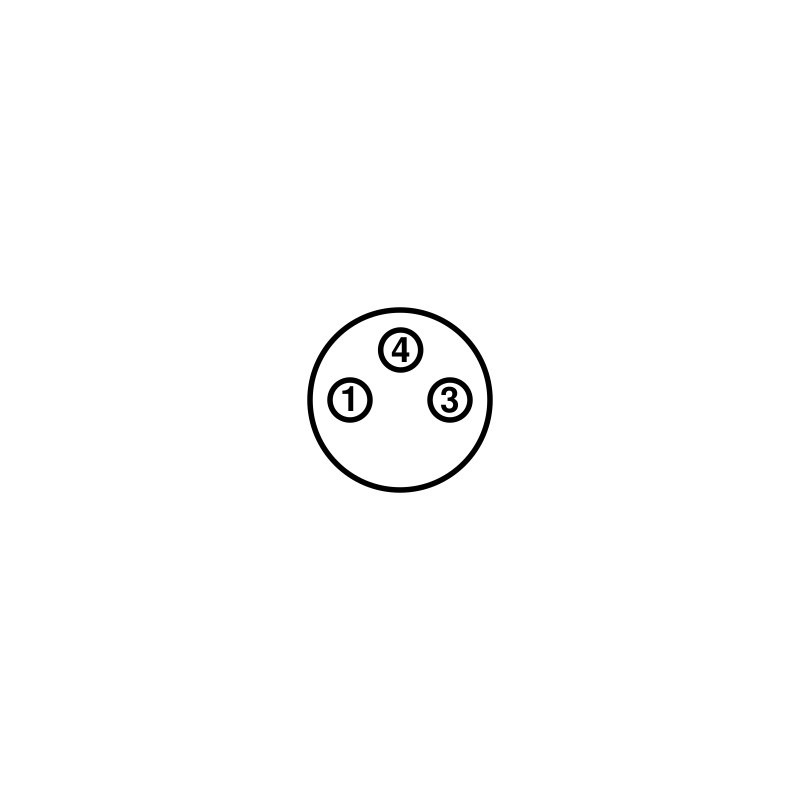

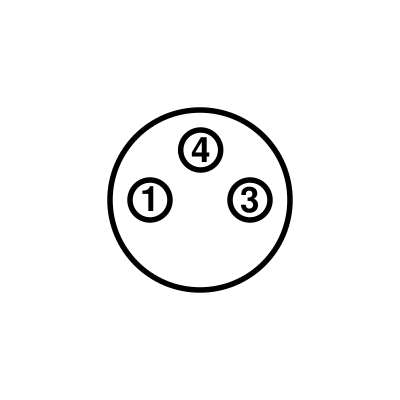

Pin 1 należy podłączyć do dodatniego napięcia zasilania 10–35 V DC, pin 3 do 0 V, natomiast pin 4 jest wyjściem PNP.

Czy można regulować czułość?

Tak. Czułość układu optycznego reguluje się za pomocą potencjometru na obudowie.

Jaka jest częstotliwość przełączania?

Maksymalna częstotliwość przełączania wynosi 2,5 kHz.

Czy nadajnik i odbiornik trzeba montować osobno?

Nie. Nadajnik i odbiornik znajdują się w przeciwległych ramionach jednej obudowy, dlatego nie wymagają osobnego montażu ani wzajemnego osiowania.

Czy OGS-120-PUK-ST3 wykrywa przezroczyste obiekty?

OGS-120-PUK-ST3 jest standardowym czujnikiem widełkowym. W przypadku materiałów przezroczystych lub półprzezroczystych skuteczność detekcji zależy od stopnia tłumienia wiązki i powinna zostać sprawdzona w konkretnej aplikacji. Do wymagających zastosowań z transparentnymi materiałami należy dobrać czujnik przeznaczony specjalnie do takiej detekcji.

Czy OGS-120-PUK-ST3 może być stosowany jako urządzenie bezpieczeństwa?

Nie. Czujnik nie jest przeznaczony do aplikacji, w których bezpieczeństwo osób zależy od jego prawidłowego działania.
