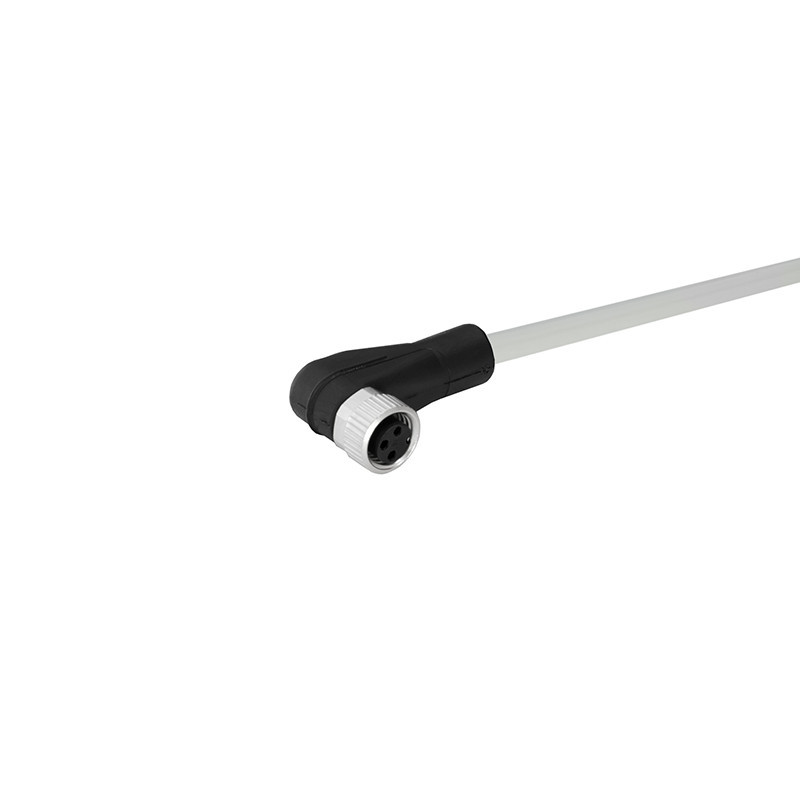

Przewód czujnikowy M8 3-pin, żeński, kątowy, 2m, PVC | binder 77-3408-0000-20003-0200

Trzypinowy żeński przewód czujnikowy M8 (gniazdo kątowe 90°) o kompaktowej długości 2 metrów z PVC to profesjonalny, fabrycznie zalewany element połączeniowy dedykowany do systemów automatyki przemysłowej. Model Binder 77-3408-0000-20003-0200 stanowi idealne połączenie niezawodności sygnałowej i efektywności kosztowej. Monolityczna konstrukcja wtryskiwana gwarantuje doskonałą szczelność, a zagięcie złącza pod kątem 90° umożliwia bezpieczną instalację w miejscach o mocno ograniczonej przestrzeni. Dzięki zastosowaniu wysokiej jakości PVC, przewód doskonale sprawdza się w standardowych warunkach przemysłowych, oferując optymalną elastyczność i długą żywotność.

Zastosowanie

• Robotyka i koryta kablowe: Okablowanie ramion robotów przemysłowych, manipulatorów, systemów pick-and-place oraz układanie w gęstych wiązkach i korytach kablowych linii produkcyjnych.
• Kompaktowe stanowiska robocze: Łączenie czujników indukcyjnych, optycznych i pojemnościowych M8 na krótkich dystansach (do 2 metrów) bez konieczności zwijania nadmiaru kabla.
• Montaż w ograniczonej przestrzeni: Doprowadzenie zasilania i sygnału do sensorów umieszczonych blisko profili konstrukcyjnych, gdzie kabel musi natychmiast odejść prostopadle.
• Transmisja sygnałów binarnych: Stabilny przesył danych z obiektowych urządzeń detekcyjnych bezpośrednio do skrzynek rozdzielczych I/O lub sterowników PLC.
• Budowa maszyn seryjnych (OEM): Gotowy komponent do powtarzalnego montażu w seryjnie produkowanych urządzeniach i szafach sterowniczych.

Najważniejsze cechy

• Typ złącza: M8, gniazdo kablowe (żeńskie), wersja kątowa 90°.
• Liczba pinów: 3-biegunowe ze standaryzowanym kodowaniem typu A.
• Materiał: PVC – wysoka odporność dielektryczna, dobra elastyczność i znakomity stosunek jakości do ceny.

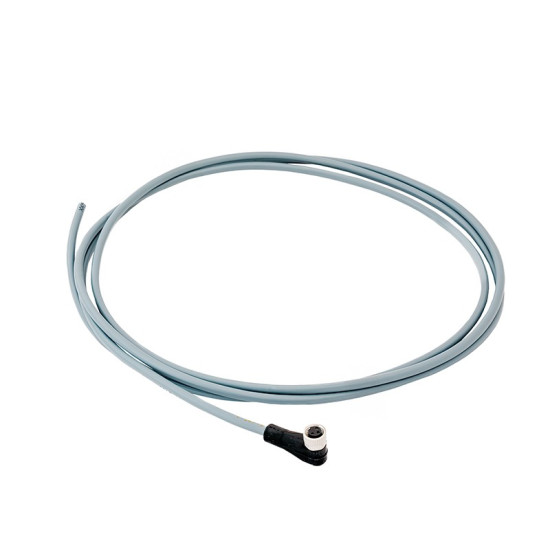

• Długość przewodu: 2 metry – idealna długość do bezpośrednich połączeń lokalnych, eliminująca bałagan w okablowaniu.
• Konstrukcja: Fabrycznie zalewana (overmolded), nieekranowana – pełna integracja wtyku z kablem.
• Klasa ochrony: IP67 – całkowita ochrona przed wnikaniem pyłu oraz odporność na zachlapania i wilgoć.

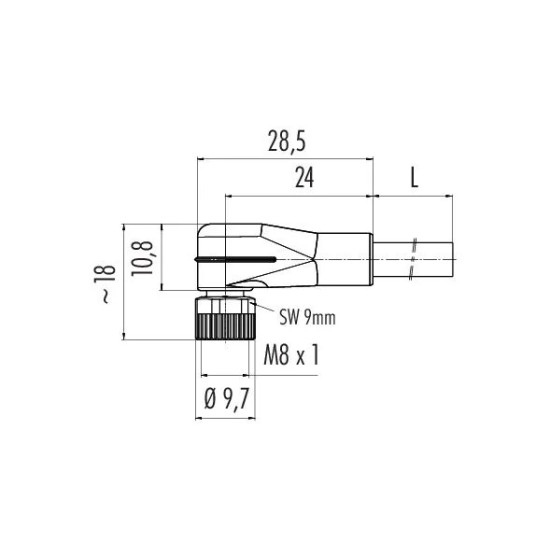

• Blokada mechaniczna: Gwintowana nakrętka M8 x 1 z mosiądzu niklowanego, zabezpieczająca przed drganiami.

Dane techniczne

• Rodzaj konektora: Żeński (gniazdo), kątowy 90°, zintegrowany z przewodem

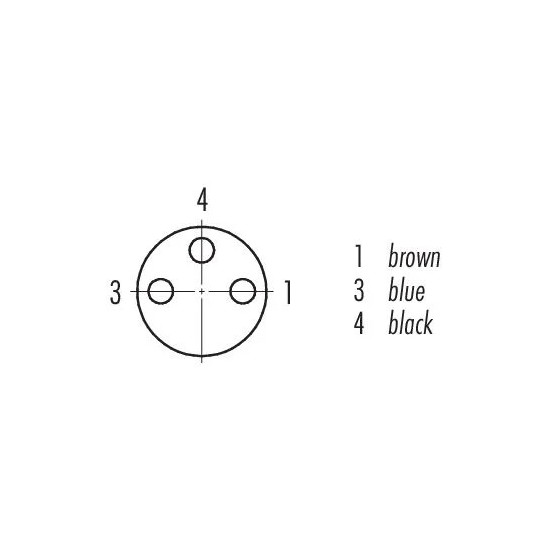

• Ilość kontaktów: 3 piny
• Materiał: PVC
• Długość przewodu: 2,0 m
• Maksymalne napięcie: 60 V AC / DC
• Maksymalny prąd (40 °C): 4 A
• Klasa szczelności: IP67 (po pełnym skręceniu)
• Montaż mechaniczny: Blokada gwintowana M8 x 1 (metalowa nakrętka)
• Przekrój żył przewodu: 3 x 0,25 mm²
• Materiał styków: Brąz (CuSn), pokryty szlachetnym złotem (Au)
• Zakres temperatur pracy (układ statyczny): -25°C ... +85°C

Wsparcie techniczne i zamienniki

Przewód przyłączeniowy Binder 77-3408-0000-20003-0200 w pełni odpowiada międzynarodowym normom złączy okrągłych M8. Dzięki temu stanowi bezpośredni, sprawdzony odpowiednik dla gotowych przewodów z PVC innych czołowych producentów automatyki. W instalacjach z powodzeniem zastępuje m.in.:

• Pepperl+Fuchs: V3-WM-2M-PVC (Numer artykułu: 109025)
• Sick: YG8U13-020VA1XLEAX (Numer artykułu: 2096165)
• Phoenix Contact: SAC-3P- 1,5-PVC/M 8FR (Numer artykułu: 1415874)
• Balluff: BCC02P5 (BCC M323-0000-10-001-VX8334-020)
• Murrelektronik: 7000-08081-6100200
• ifm: EVT126
• Turck: PKW3M-2/TEL (Numer artykułu: 6625064)

Dlaczego ten przewód to wybór profesjonalistów?

• Idealne dopasowanie do koryt i ramion robotów: Kątowa konstrukcja 90° sprawia, że przewód ściśle przylega do elementów konstrukcyjnych i nie wystaje poza skrajnię roboczą manipulatorów oraz koryt kablowych. Zapobiega to przypadkowym mechanicznym zahaczeniom i uszkodzeniom wiązki.
• Kompaktowe 2 metry bez pętli: Długość 2m jest idealnie skrojona do lokalnego podłączania sensorów. Pozwala zachować perfekcyjny porządek w korytach kablowych bez konieczności upychania zbędnych zwojów przewodu.
• Fabryczny montaż Plug & Play: Produkt trafia do Ciebie gotowy i przetestowany. Brak potrzeby ręcznego ściągania izolacji, lutowania czy skręcania dławików redukuje czas instalacji na maszynie do kilkunastu sekund.

Dlaczego warto wybrać ten produkt?

• Ekonomia i sprawdzona jakość: Zastosowanie PVC gwarantuje doskonałe parametry pracy w standardowym środowisku przemysłowym, oferując bardzo atrakcyjny koszt zakupu przy zachowaniu precyzji marki Binder.
• Ochrona przed pękaniem żył: Kątowe odejście eliminuje naprężenia i minimalizuje promień gięcia tuż przy obudowie czujnika, drastycznie wydłużając żywotność miedzianych przewodników.
• Szczelność klasy IP67: Fabryczny proces wtrysku tworzy jednolitą barierę, która uniemożliwia zasysanie wilgoci czy chłodziwa pod izolację (brak efektu kapilarnego), co chroni elektronikę przed zwarciem.
• Czysty sygnał dzięki złoconym stykom: Pokrycie pinów warstwą złota (Au) trwale zabezpiecza złącze przed patynowaniem i utlenianiem, zapewniając bezbłędny przesył prądów sygnałowych.
• Niezawodność marki Binder: Wybierając komponent niemieckiego lidera technologii połączeń, zyskujesz pewność idealnego dopasowania wymiarowego i najwyższej trwałości mechanicznej.

Przewód czujnikowy M8 binder gniazdo kątowe 2m PVC (77-3408-0000-20003-0200) to doskonała inwestycja w uporządkowane, bezpieczne i ekonomiczne okablowanie maszynowe. Idealny wybór do dynamicznych aplikacji robotycznych oraz precyzyjnego prowadzenia w korytach kablowych.
