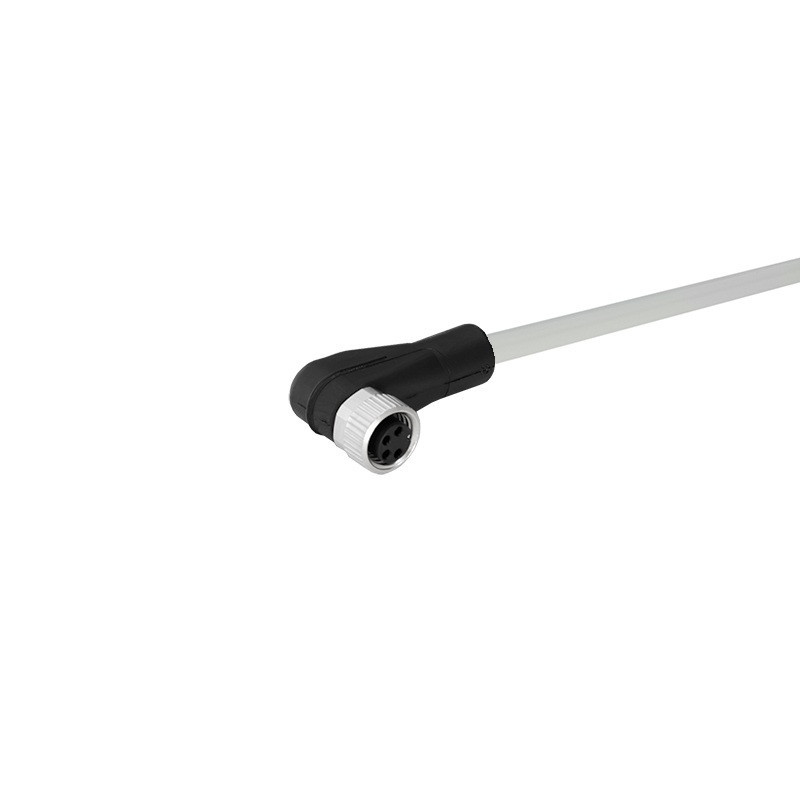

Przewód czujnikowy M8 4-pin żeński kątowy 10 m PVC binder 77 3408 0000 20004-1000
Układ styków M8 4-pin A-coded binder 77 3408 0000 20004-1000

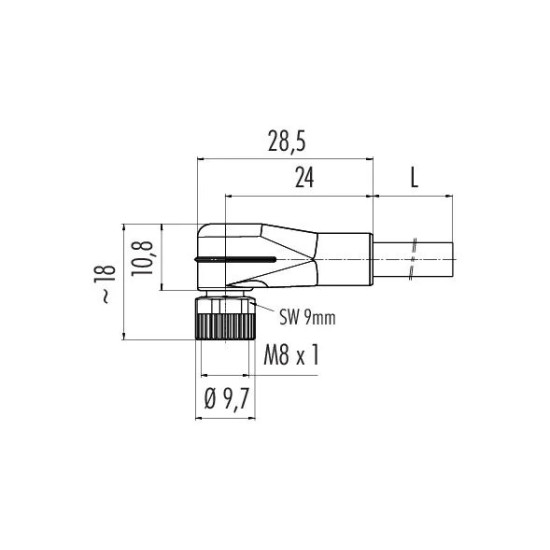

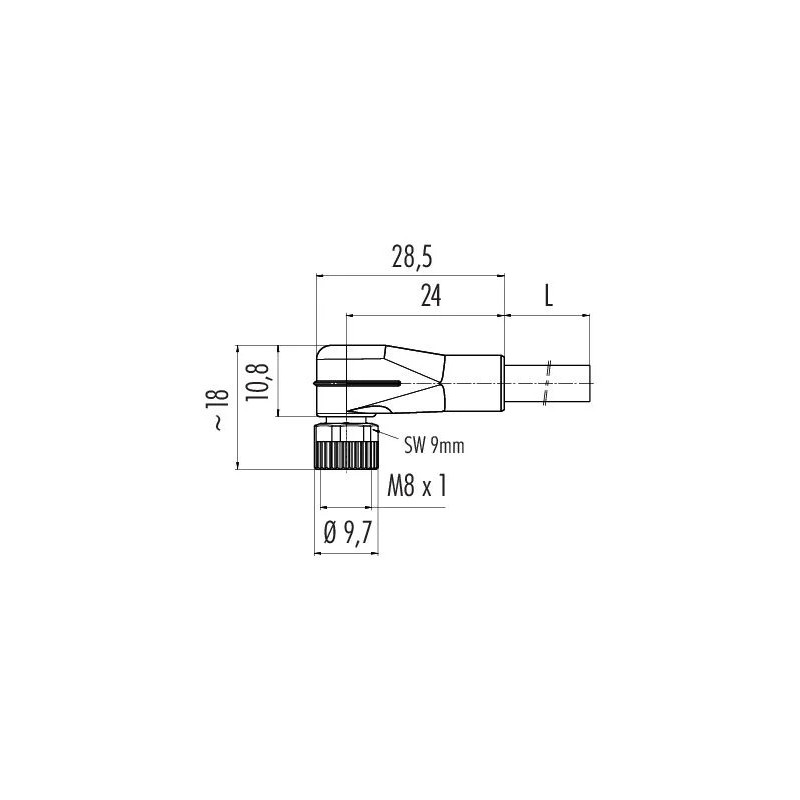

Wymiary kątowego złącza M8 4-pin binder 77 3408 0000 20004-1000
Poprzedni keyboard_arrow_left
Następny keyboard_arrow_right
binder connector

77 3408 0000 20004-1000Przewód czujnikowy M8 4-pin, żeński, kątowy, 10 m, PVC | binder 77 3408 0000 20004-1000

  • Przewód do czujnika
  • M8 4-pin, żeński, kątowy 90°
  • Kodowanie A
  • Do automatyki i robotyki
  • Przewód PVC
  • Długość 10 m
  • Szary kolor
  • Stopień ochrony IP67 / IP69K
CE
EAC
UL Recognized
72
,46 PLN szt./netto
Wyślemy najszybciej jak to będzie możliwe
Ilość:
Szczegóły produktu
Konstrukcja Przewód M8
Liczba biegunów 4
Kodowanie A
Rodzaj żeński
Wersja kątowa
Długość 10 m
Materiał płaszcza PVC
Kolor płaszcza szary
Norma projektowa DIN EN 61076-2-104
System blokowania złącza nakrętka
Przekrój przewodu 0,34 mm² / AWG 22
Wykonanie formowane wtryskowo na kablu
Materiał korpusu styków PUR
Materiał styku CuZn (mosiądz)
Pokrycie styku Au (złoto)
Materiał nakrętki odlew cynkowy, niklowany
Temperatura pracy -25°C ... +85°C
Stopień ochrony IP 67 / IP 69 K
Napięcie znamionowe 50 V (AC) / 60 V (DC)
Znamionowe napięcie udarowe 1500 V
Prąd znamionowy 4,0 A
Waga 356,9 gr

Dane teleadresowe producenta produktu GPSR:

Franz Binder GmbH & Co. Elektrische Bauelemente KG , Rötelstrasse 27 , 74172 Neckarsulm , Niemcy

tel: +49 (0) 7132 325-0

email: info@binder-connector.de

Opis

Przewód binder 77 3408 0000 20004-1000 to gotowy przewód czujnikowy z żeńskim, kątowym złączem M8, czterema stykami i kodowaniem A. Wyprowadzenie kabla pod kątem 90° ułatwia montaż czujnika w miejscach, w których przestrzeń bezpośrednio za złączem jest ograniczona.

Przewód ma długość 10 m, szary płaszcz PVC oraz wolne końce żył przeznaczone do podłączenia w szafie sterowniczej, puszce przyłączeniowej albo module wejściowym. Cztery żyły umożliwiają obsługę czujników wymagających dodatkowego sygnału, drugiego wyjścia lub funkcji konfiguracyjnej.

Formowane wtryskowo złącze oraz stopień ochrony IP67 / IP69K pozwalają stosować przewód w maszynach i instalacjach przemysłowych narażonych na pył, wilgoć oraz okresowe mycie. Model należy do serii binder 718 i jest zgodny ze standardem złączy M8 DIN EN 61076-2-104.

Zastosowanie

  • podłączanie czujników indukcyjnych, fotoelektrycznych i pojemnościowych,
  • czujniki z dodatkowym lub komplementarnym wyjściem,
  • instalacje automatyki przemysłowej,
  • linie produkcyjne i montażowe,
  • systemy transportu oraz magazyny automatyczne,
  • stanowiska robotyczne i manipulatory,
  • maszyny pakujące, sortujące i kontrolne,
  • połączenia czujników z modułami wejściowymi sterowników PLC,
  • montaż czujników w miejscach o ograniczonej przestrzeni,
  • połączenia pomiędzy czujnikiem a szafą sterowniczą lub puszką przyłączeniową.

Kątowe wyprowadzenie przewodu jest szczególnie przydatne przy czujnikach zamontowanych blisko profili konstrukcyjnych, osłon i innych elementów maszyny. Kabel odchodzi od złącza pod kątem 90°, ograniczając ryzyko jego ostrego załamania.

Najważniejsze cechy

  • żeńskie złącze M8,
  • cztery styki,
  • kodowanie A,
  • kątowe wyprowadzenie przewodu 90°,
  • przewód zakończony z jednej strony wolnymi żyłami,
  • długość 10 m,
  • płaszcz PVC w kolorze szarym,
  • konstrukcja nieekranowana,
  • przekrój żył 4 × 0,34 mm²,
  • złocone styki,
  • połączenie formowane wtryskowo,
  • blokowanie za pomocą nakrętki M8,
  • stopień ochrony IP67 / IP69K,
  • dopuszczenie UL 2238.

Dane techniczne

Parametr Wartość
Producent binder
Seria 718
Numer producenta 77 3408 0000 20004-1000
Konstrukcja przewód czujnikowy M8
Rodzaj złącza żeńskie
Wersja złącza kątowa 90°
Liczba styków 4
Kodowanie A
Zakończenie drugiej strony wolne końce przewodów
Długość 10 m
Materiał płaszcza PVC
Kolor płaszcza szary
Przekrój żył 4 × 0,34 mm² / AWG 22
Ekranowanie nie
Norma złącza DIN EN 61076-2-104
System blokowania nakrętka M8
Wykonanie formowane wtryskowo na przewodzie
Materiał korpusu styków PUR
Materiał styków CuZn – mosiądz
Pokrycie styków Au – złoto
Materiał nakrętki odlew cynkowy, niklowany
Temperatura pracy od −25°C do +85°C
Stopień ochrony IP67 / IP69K
Napięcie znamionowe 50 V AC / 60 V DC
Znamionowe napięcie udarowe 1500 V
Prąd znamionowy 4 A
Masa 356,9 g
Dopuszczenie UL 2238

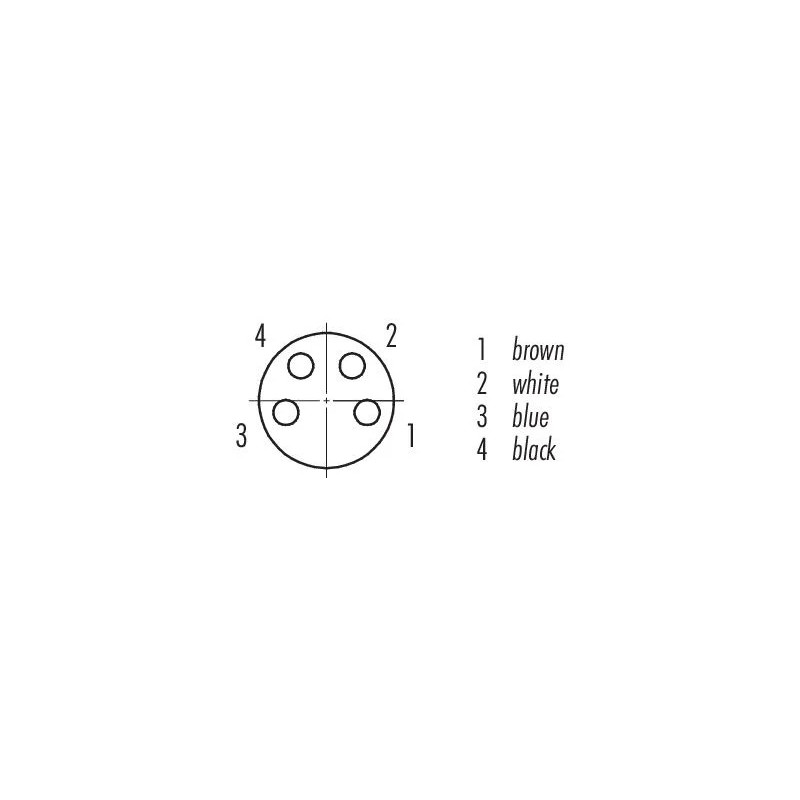

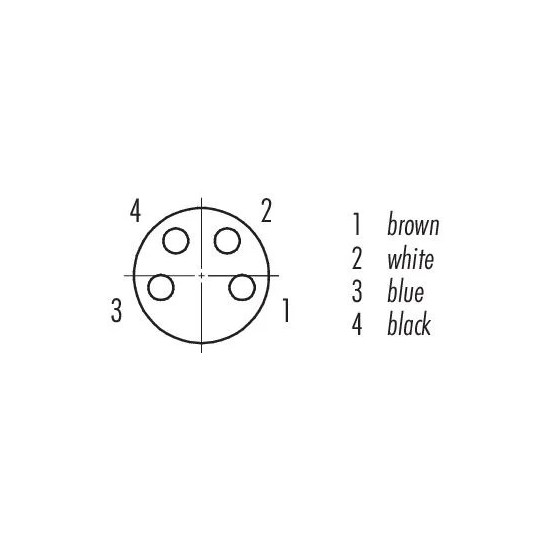

Układ styków i kolory żył

Typowe przypisanie żył w przewodzie M8 4-pin z kodowaniem A:

Styk Kolor żyły Typowa funkcja
Pin 1 brązowy napięcie zasilania
Pin 2 biały dodatkowy sygnał lub drugie wyjście
Pin 3 niebieski 0 V
Pin 4 czarny główny sygnał wyjściowy

Funkcja białej i czarnej żyły zależy od konstrukcji podłączanego czujnika. Przed uruchomieniem należy porównać przypisanie styków ze schematem elektrycznym urządzenia.

Robotyka i prowadniki kablowe

Przewód może obsługiwać połączenia czujnikowe w stanowiskach robotycznych oraz ruchomych częściach maszyn, jeżeli warunki ruchu odpowiadają parametrom danej partii przewodu. Podczas montażu należy zachować właściwy promień gięcia, zapobiegać skręcaniu kabla i ograniczyć naprężenia działające bezpośrednio na złącze.

W prowadniku kablowym przewód powinien być ułożony swobodnie i nie może być ściskany przez sąsiednie kable. Przy ruchomych elementach należy pozostawić odpowiedni zapas długości.

Do intensywnej pracy dynamicznej, częstego zginania albo zastosowań narażonych na ścieranie i kontakt z olejami warto rozważyć wersję z płaszczem PUR.

Montaż i bezpieczeństwo

  • Złącze należy podłączać i odłączać przy wyłączonym napięciu.
  • Przed montażem trzeba sprawdzić kodowanie, liczbę styków, napięcie i układ połączeń.
  • Nakrętkę M8 należy dokręcić równomiernie, bez używania nadmiernej siły.
  • Zalecany moment dokręcenia wynosi około 0,4 Nm.
  • Stopień ochrony IP67 / IP69K obowiązuje po prawidłowym połączeniu i dokręceniu współpracujących elementów.
  • Przewód należy zabezpieczyć przed wyrwaniem i nadmiernym obciążeniem mechanicznym.
  • Wolne końce żył powinny zostać zabezpieczone zgodnie z wymaganiami szafy lub urządzenia.
  • Należy unikać prowadzenia przewodu bezpośrednio przy ostrych krawędziach.
  • Złącza nie należy rozłączać pod obciążeniem.

Możliwe zamienniki

Poniższe przewody mają zbliżoną konfigurację: żeńskie, kątowe złącze M8, cztery styki, kodowanie A, przewód PVC i długość 10 m:

  • Balluff BCC02R1 / BCC M324-0000-10-003-VX8434-100,
  • SICK YG8U14-100VA3XLEAX, numer 2095964,
  • Turck PKW4M-10/TEL, numer 6625069,
  • Phoenix Contact SAC-4P-10,0-PVC/M 8FR, numer 1401064,
  • Pepperl+Fuchs V31-WM-10M-PVC, numer 109034,
  • Murrelektronik 7000-08101-6111000 i 7000-08101-2111000.

Nie są to automatycznie zamienniki 1:1. Przed zastosowaniem należy porównać przekrój żył, napięcie, prąd, materiał i kolor przewodu, stopień ochrony, temperaturę pracy, ekranowanie oraz odporność na pracę ruchomą.

Powiązane warianty

Dlaczego warto wybrać ten przewód?

  • Kątowe wyprowadzenie oszczędza miejsce przy czujniku.
  • Cztery żyły umożliwiają obsługę dodatkowego sygnału lub drugiego wyjścia.
  • Długość 10 m pozwala prowadzić sygnały bez dodatkowych połączeń.
  • Stopień ochrony IP67 / IP69K umożliwia pracę w wymagającym otoczeniu przemysłowym.
  • Złocone styki pomagają utrzymać stabilne połączenie elektryczne.
  • Formowane wtryskowo złącze ogranicza ryzyko przedostawania się wilgoci i zanieczyszczeń.
  • Standard M8 A-coded jest szeroko stosowany w czujnikach i automatyce przemysłowej.
  • Wolne końce żył ułatwiają bezpośrednie podłączenie w szafie lub module sterującym.

FAQ

Czy przewód pasuje do każdego czujnika M8 4-pin?

Pasuje do urządzeń ze zgodnym męskim złączem M8, czterema stykami i kodowaniem A. Przed podłączeniem należy sprawdzić napięcie oraz funkcje pinów 2 i 4.

Do czego służy czwarta żyła?

Czwarta żyła może obsługiwać dodatkowe wyjście, sygnał komplementarny, funkcję uczenia lub inne wejście i wyjście urządzenia. Jej przeznaczenie zależy od konkretnego czujnika.

Czy przewód można stosować w robotyce?

Tak, może być wykorzystywany do połączeń czujnikowych w stanowiskach robotycznych. Przy ciągłym i intensywnym ruchu należy sprawdzić wymagany promień gięcia oraz trwałość mechaniczną przewodu.

Czy przewód nadaje się do prowadnika kablowego?

Może pracować w odpowiednio zaprojektowanym prowadniku, jeżeli nie zostaną przekroczone dopuszczalne obciążenia mechaniczne i promień gięcia. Przewód nie powinien być naprężony, skręcony ani ściskany.

Co oznacza IP67 / IP69K?

IP67 oznacza ochronę przed pyłem i czasowym zanurzeniem w wodzie. IP69K wskazuje odporność na mycie strumieniem wody pod wysokim ciśnieniem i w podwyższonej temperaturze. Ochrona obowiązuje po prawidłowym połączeniu i dokręceniu złącza.

Czym różni się przewód PVC od PUR?

PVC jest ekonomicznym rozwiązaniem do standardowych instalacji przemysłowych. PUR zazwyczaj lepiej sprawdza się przy intensywnym ruchu, ścieraniu oraz kontakcie z olejami i chłodziwami.

Czy przewód jest ekranowany?

Nie. Model binder 77 3408 0000 20004-1000 ma konstrukcję nieekranowaną.

Czy przewód ma złącza po obu stronach?

Nie. Z jednej strony znajduje się żeńskie, kątowe złącze M8, natomiast druga strona jest zakończona wolnymi żyłami.

Czy produkty innych producentów są bezpośrednimi zamiennikami?

Nie zawsze. Mogą różnić się przekrojem żył, napięciem, prądem, kolorem kabla, stopniem ochrony, dopuszczeniami i odpornością mechaniczną. Przed zamianą należy porównać pełne dane techniczne.
