77 3408 0000 50004-1000Przewód czujnikowy M8 4-pin, żeński, kątowy, 10 m, PUR | binder 77 3408 0000 50004-1000

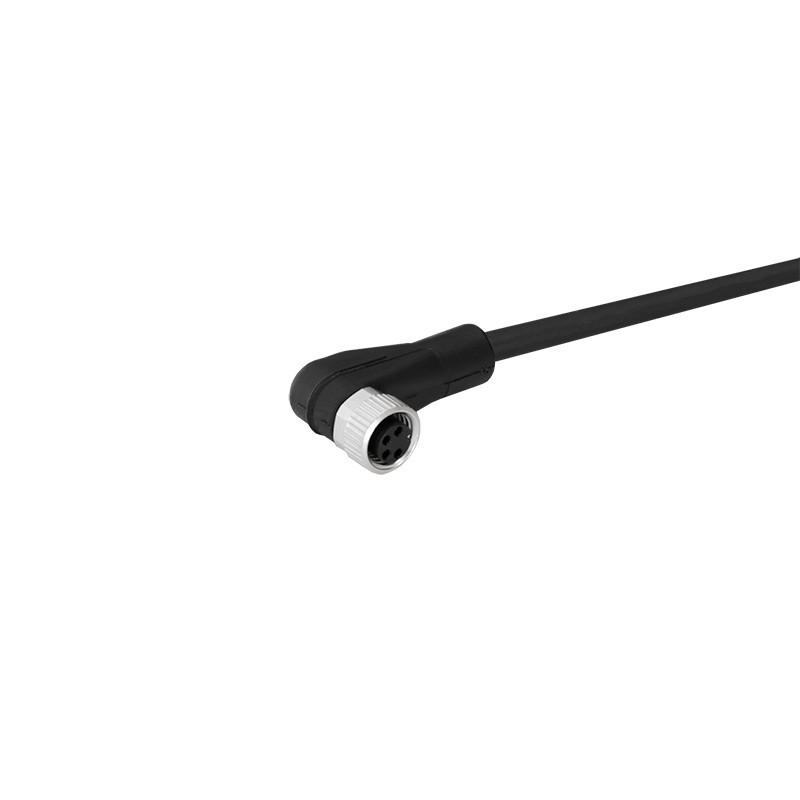

Przewód binder 77 3408 0000 50004-1000 służy do podłączania czujników, elementów wykonawczych i innych urządzeń automatyki wyposażonych w czteropinowe złącze M8 z kodowaniem A. Żeńskie złącze kątowe ułatwia prowadzenie przewodu przy obudowach maszyn, profilach montażowych i w miejscach o ograniczonej przestrzeni.

Czarny przewód PUR o długości 10 m jest przeznaczony do wymagających instalacji przemysłowych. Może pracować zarówno w połączeniach nieruchomych, jak i w aplikacjach ruchomych, między innymi w prowadnikach kablowych oraz układach robotyki. Fabrycznie formowane złącze zapewnia szczelne i odporne mechanicznie połączenie.

Zastosowanie

• podłączanie czujników indukcyjnych, optycznych, pojemnościowych i ultradźwiękowych,
• instalacje automatyki przemysłowej i sterowania maszyn,
• roboty przemysłowe oraz stanowiska zautomatyzowane,
• prowadniki i łańcuchy kablowe,
• przenośniki, sortowniki i systemy transportu wewnętrznego,
• obrabiarki, maszyny montażowe i linie produkcyjne,
• instalacje wymagające kątowego wyprowadzenia przewodu,
• połączenia między czujnikiem a oddaloną szafą sterowniczą lub modułem I/O.

Najważniejsze właściwości

• żeńskie złącze M8, kątowe 90°,
• cztery styki i kodowanie A,
• wolny koniec przewodu umożliwiający podłączenie do zacisków,
• długość 10 m,
• przewód PUR odporny na typowe obciążenia występujące w automatyce przemysłowej,
• konstrukcja odpowiednia do pracy w prowadnikach kablowych,
• ponad 5 milionów cykli zginania,
• żyły o przekroju 0,34 mm² / AWG 22,
• nieekranowana konstrukcja,
• stopień ochrony IP67 / IP69K po prawidłowym połączeniu,
• styki wykonane z CuZn i pokryte złotem,
• dopuszczenie UL 2238 oraz oznaczenia CE i UKCA.

Dane techniczne

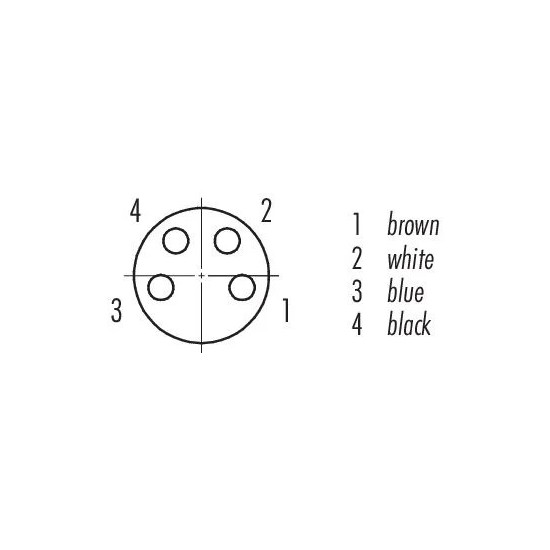

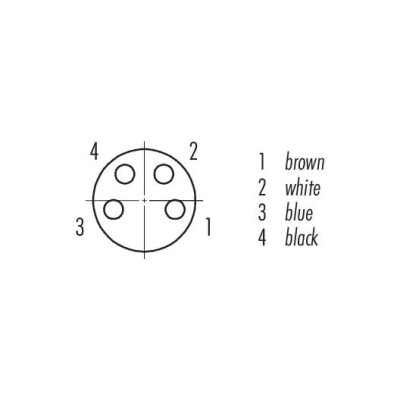

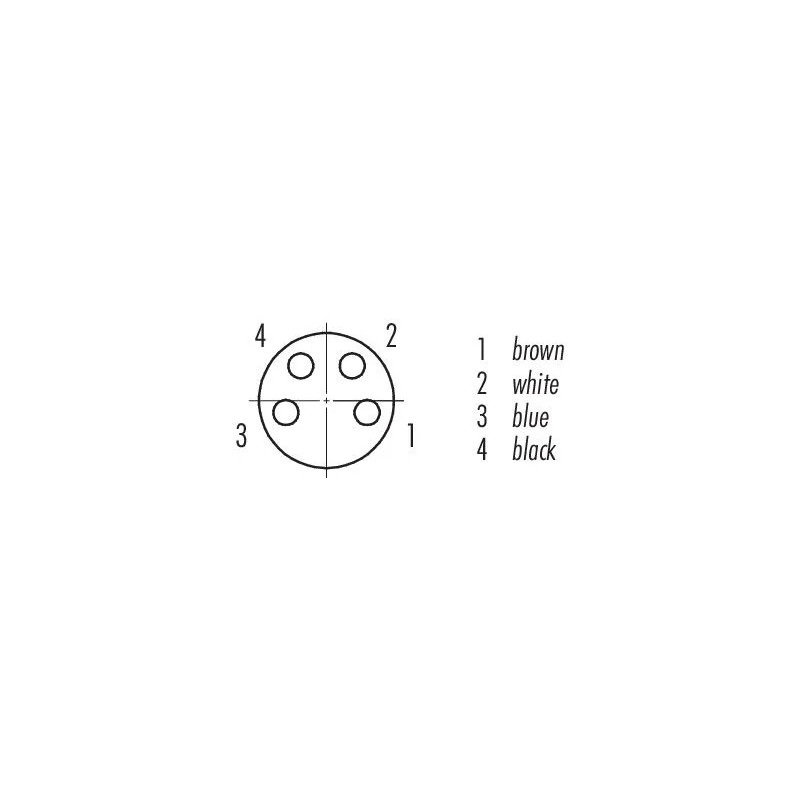

Przyporządkowanie styków

• Pin 1 — brązowy przewód
• Pin 2 — biały przewód
• Pin 3 — niebieski przewód
• Pin 4 — czarny przewód

Przed uruchomieniem instalacji należy sprawdzić przyporządkowanie wejść i wyjść w dokumentacji podłączanego czujnika lub urządzenia. Standardowa kolorystyka żył nie określa samodzielnie funkcji elektrycznej każdego sygnału.

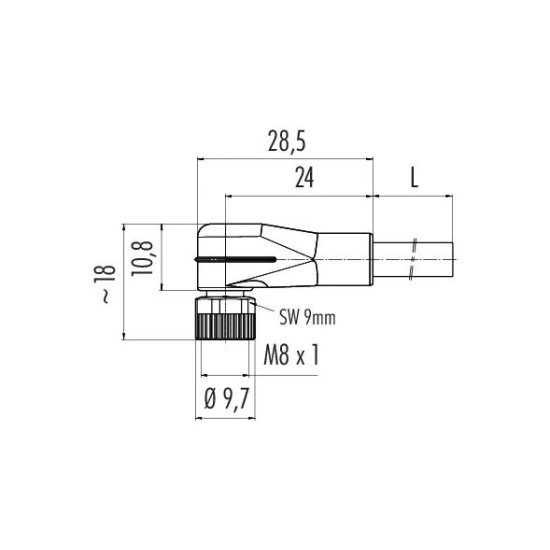

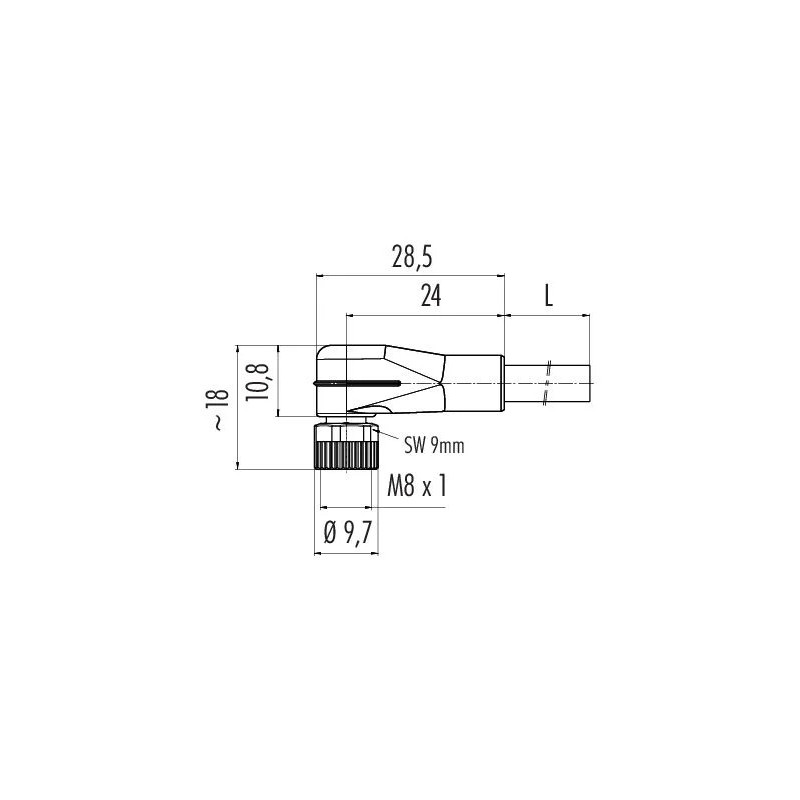

Kątowe wyprowadzenie przewodu

Kątowa obudowa złącza pozwala poprowadzić przewód równolegle do obudowy czujnika albo powierzchni montażowej. Rozwiązanie ogranicza przestrzeń potrzebną za złączem i zmniejsza ryzyko nadmiernego zaginania przewodu bezpośrednio przy korpusie.

Kierunek wyprowadzenia należy sprawdzić przed dokręceniem złącza. Po zamontowaniu nie powinno się obracać formowanej części przewodu względem czujnika.

Robotyka i prowadniki kablowe

Przewód PUR może być stosowany w ruchomych częściach maszyn, robotyce i prowadnikach kablowych. Konstrukcja przewodu zapewnia trwałość przekraczającą 5 milionów cykli zginania przy zachowaniu właściwego promienia gięcia i warunków prowadzenia.

W aplikacjach dynamicznych należy unikać skręcania przewodu wokół jego osi, gwałtownych zmian kierunku oraz naprężeń przy złączu. Przewód powinien mieć możliwość swobodnego ułożenia się w prowadniku i być zamocowany w sposób zapobiegający przenoszeniu sił na korpus złącza.

Montaż i bezpieczeństwo

Powierzchnie uszczelniające złącza powinny być czyste i nieuszkodzone. Nakrętkę należy dokręcić momentem około 0,5 Nm, bez obracania korpusu przewodu.

Stopnie ochrony IP67 i IP69K obowiązują wyłącznie po prawidłowym połączeniu z kompatybilnym złączem M8 o odpowiedniej klasie szczelności. Nie należy łączyć ani rozłączać przewodu pod obciążeniem.

Odporność na oleje, chłodziwa i środki chemiczne zależy od rodzaju substancji, jej stężenia, temperatury oraz czasu kontaktu. W przypadku nietypowego medium należy wcześniej potwierdzić zgodność materiałową.

Możliwe zamienniki

Poniższe przewody mają zbliżoną konfigurację: żeńskie złącze M8, cztery styki, wykonanie kątowe, kodowanie A, przewód PUR i długość 10 m:

• Balluff BCC02NF / BCC M324-0000-10-003-PX0434-100,
• SICK YG8U14-100UA3XLEAX, numer 2095591,
• Phoenix Contact SAC-4P-10,0-PUR/M 8FR 0,34, numer 1553093,
• Pepperl+Fuchs V31-WM-10M-PUR,
• Murrelektronik 7000-08101-6311000,
• Turck PKW4M-10/TXL, numer 6625561,
• ifm EVC155.

Przed zastosowaniem zamiennika trzeba porównać przekrój żył, obciążalność prądową, napięcie, stopień ochrony, promień gięcia, odporność materiałową i warunki pracy dynamicznej. Nie wszystkie wymienione przewody mają przekrój 0,34 mm² i prąd znamionowy 4 A.

Dostępne warianty

• Wariant kątowy, PUR, 5 m — binder 77 3408 0000 50004-0500
• Wariant prosty, PUR, 10 m — binder 77 3406 0000 50004-1000
• Wariant prosty, PUR, 5 m — binder 77 3406 0000 50004-0500
• Wariant kątowy, PVC, 10 m — binder 77 3408 0000 20004-1000
• Wariant kątowy, PVC, 5 m — binder 77 3408 0000 20004-0500

Korzyści z zastosowania przewodu

• oszczędność miejsca dzięki kątowemu wyprowadzeniu przewodu,
• możliwość połączenia urządzenia oddalonego o 10 m bez dodatkowego złącza pośredniego,
• trwała, fabrycznie formowana konstrukcja,
• możliwość pracy w aplikacjach nieruchomych i ruchomych,
• wysoka szczelność po prawidłowym połączeniu,
• zgodność ze standardowymi czteropinowymi złączami M8 A-coded,
• łatwa identyfikacja żył dzięki standardowej kolorystyce.

Najczęściej zadawane pytania

Czy przewód nadaje się do prowadnika kablowego?

Tak. Przewód PUR jest przeznaczony również do pracy dynamicznej i może być stosowany w prowadnikach kablowych. Należy zachować minimalny promień gięcia wynoszący 10-krotność średnicy przewodu.

Czy jest to przewód ekranowany?

Nie. Produkt ma konstrukcję nieekranowaną. W instalacjach narażonych na silne zakłócenia elektromagnetyczne trzeba ocenić, czy wymagane jest zastosowanie przewodu ekranowanego.

Czy przewód można stosować na zewnątrz?

Może być używany w odpowiednio zaprojektowanych instalacjach, jednak klasy IP67 i IP69K nie oznaczają automatycznie odporności na długotrwałe zanurzenie, stałe promieniowanie UV ani wszystkie warunki atmosferyczne. Należy sprawdzić warunki środowiskowe konkretnej aplikacji.

Czy przewód jest zamiennikiem przewodu PVC?

Pod względem złącza może zastąpić odpowiedni wariant PVC, ale PUR jest korzystniejszy przede wszystkim w aplikacjach ruchomych oraz miejscach narażonych na obciążenia mechaniczne, oleje i chłodziwa. Przed wymianą trzeba porównać wszystkie parametry elektryczne i środowiskowe.
