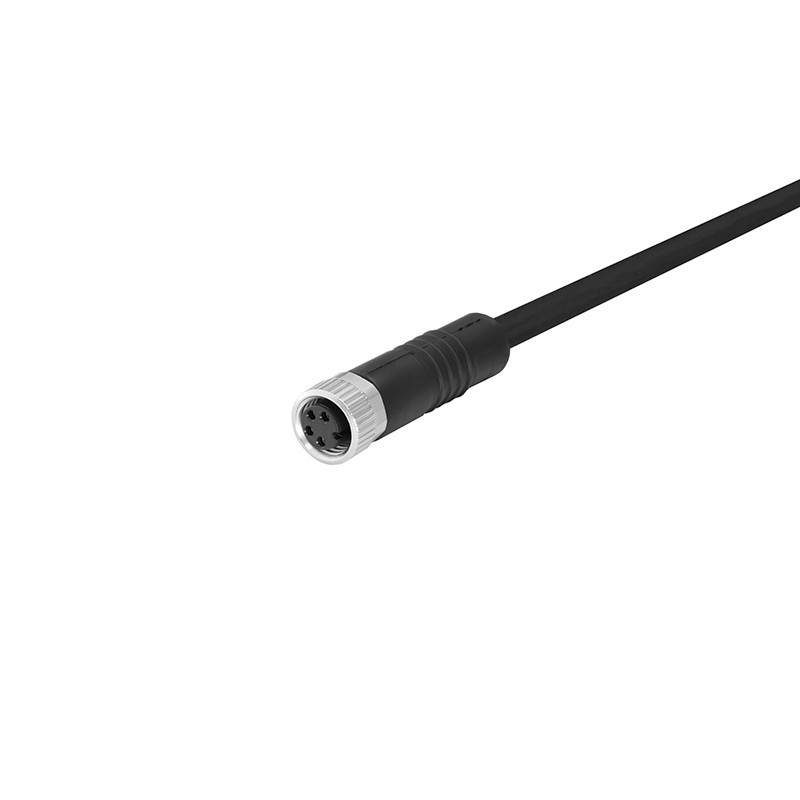

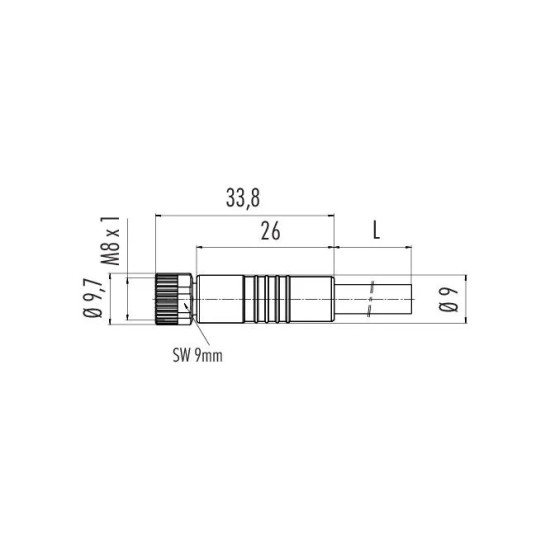

77 3406 0000 50004-1000Przewód czujnikowy M8 4-pin, żeński, prosty, 10 m, PUR | binder 77 3406 0000 50004-1000

Przewód czujnikowy binder 77 3406 0000 50004-1000 służy do podłączania czujników i urządzeń automatyki wyposażonych w 4-pinowe złącze M8 z kodowaniem A. Z jednej strony znajduje się proste, żeńskie złącze M8, a z drugiej wolne końce żył przeznaczone do podłączenia w szafie sterowniczej, puszce przyłączeniowej lub module wejść i wyjść.

Długość 10 m ułatwia prowadzenie sygnałów pomiędzy czujnikiem a oddaloną szafą sterowniczą bez stosowania dodatkowych połączeń pośrednich. Czarna powłoka PUR jest odporna na ścieranie, oleje, hydrolizę i działanie mikroorganizmów. Przewód jest przeznaczony zarówno do instalacji stacjonarnych, jak i do zastosowań ruchomych, w tym w robotyce oraz prowadnikach kablowych.

Zastosowanie

• podłączanie czujników indukcyjnych, pojemnościowych i optycznych,
• systemy automatyki maszyn i linii produkcyjnych,
• roboty przemysłowe i osie ruchome,
• prowadniki kablowe i instalacje podlegające wielokrotnemu zginaniu,
• przenośniki, systemy transportowe i magazyny automatyczne,
• maszyny pakujące, montażowe i kontrolne,
• połączenia czujników z modułami wejść i wyjść,
• aplikacje wymagające odporności na oleje i ścieranie,
• długie trasy między czujnikiem a szafą sterowniczą.

Najważniejsze cechy

• żeńskie złącze M8, proste, 4-pinowe,
• standardowe kodowanie A,
• czarny przewód PUR o długości 10 m,
• przekrój żył 4 × 0,34 mm²,
• wykonanie nieekranowane,
• fabrycznie zalewane połączenie złącza z przewodem,
• złocone styki wykonane z CuZn,
• stopień ochrony IP67 i IP69K,
• możliwość stosowania w aplikacjach ruchomych,
• ponad 5 milionów cykli zginania,
• bezhalogenowa izolacja żył PP9Y,
• dopuszczenie UL 2238 oraz oznaczenia CE i UKCA.

Dane techniczne

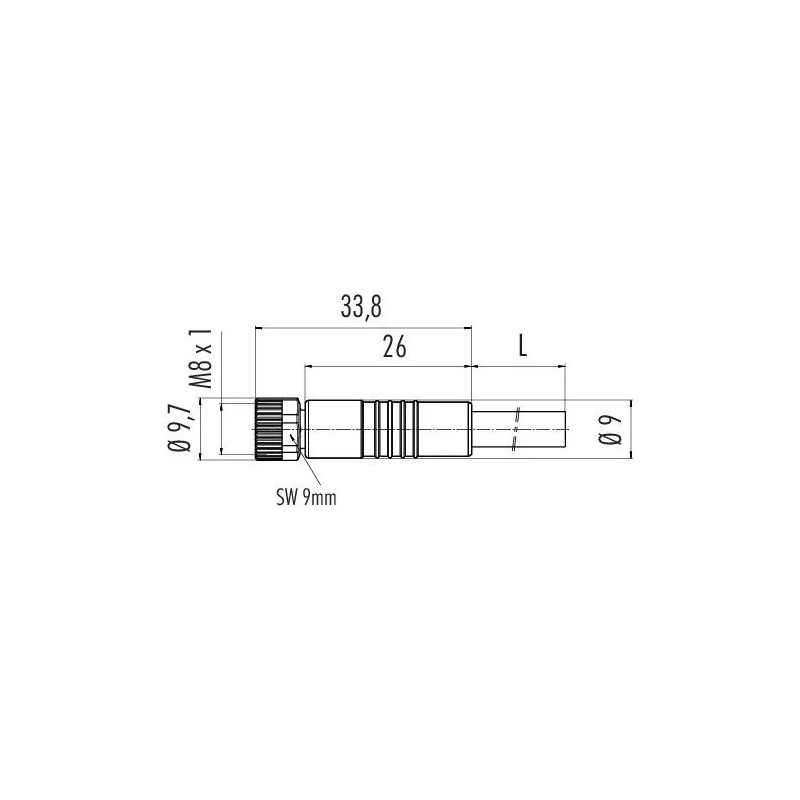

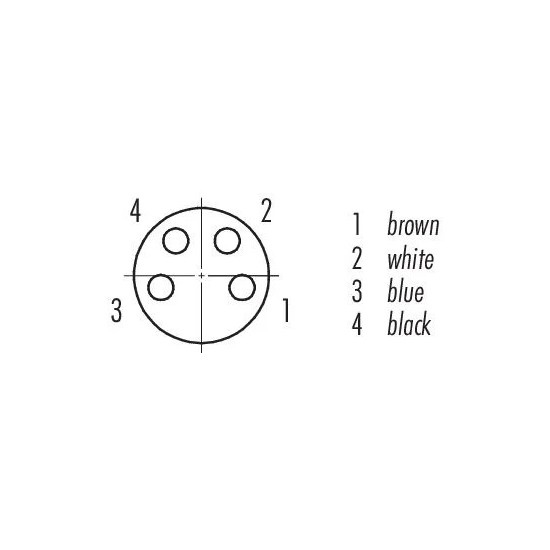

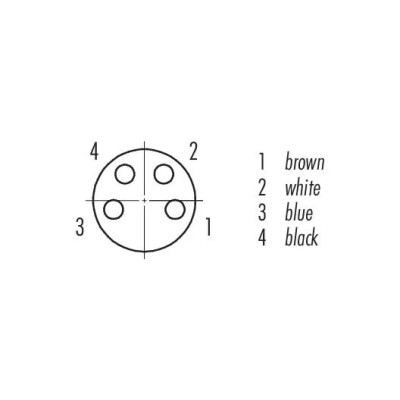

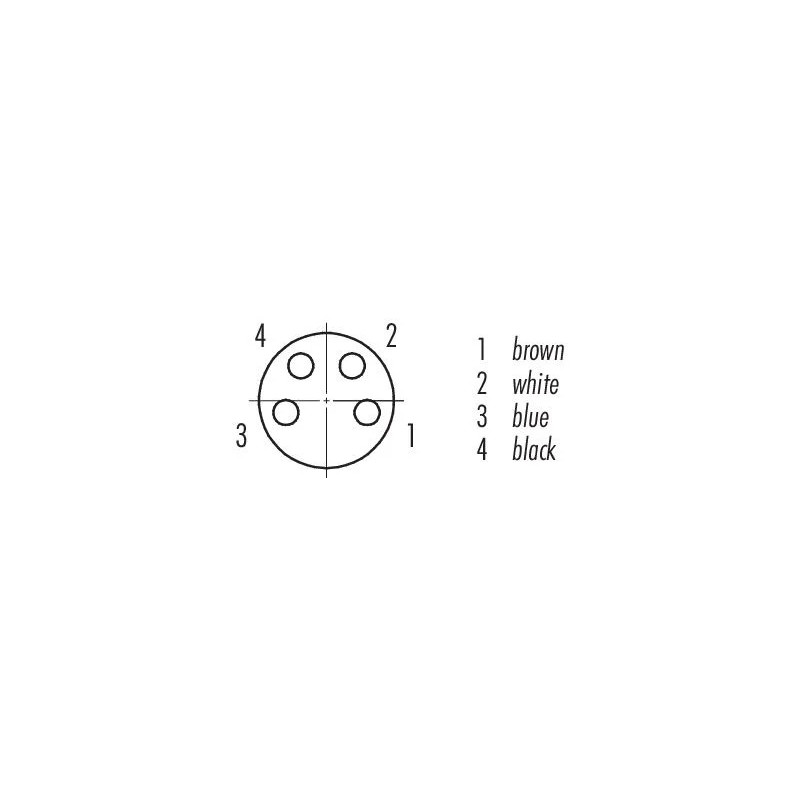

Układ styków i kolory żył

• Pin 1 – brązowy
• Pin 2 – biały
• Pin 3 – niebieski
• Pin 4 – czarny

W typowych instalacjach czujnikowych pin 1 odpowiada za dodatnie napięcie zasilania, pin 3 za 0 V, pin 4 za główne wyjście sygnałowe lub komunikację IO-Link, a pin 2 może pełnić funkcję dodatkowego wejścia albo wyjścia. Przed podłączeniem należy zawsze sprawdzić schemat konkretnego czujnika lub urządzenia.

Robotyka i prowadniki kablowe

Powłoka PUR, elastyczna konstrukcja żył oraz odporność na wielokrotne zginanie umożliwiają stosowanie przewodu w robotyce i instalacjach ruchomych. Przewód może pracować w prowadnikach kablowych, pod warunkiem zachowania minimalnego promienia gięcia, prawidłowego odciążenia mechanicznego i pozostawienia odpowiedniej przestrzeni między przewodami.

Nie należy prowadzić przewodu pod nadmiernym naprężeniem ani dopuszczać do jego skręcania w osi, jeżeli ruch instalacji nie został do tego przeznaczony.

Montaż i bezpieczeństwo

Złącze M8 należy dokręcić równomiernie momentem około 0,4 Nm. Stopnie ochrony IP67 i IP69K są zachowane wyłącznie po prawidłowym połączeniu z kompatybilnym gniazdem oraz po zabezpieczeniu wolnych końców przewodu.

Przewodu nie należy stosować jako stałego przewodu do zanurzenia w wodzie. W zastosowaniach zewnętrznych należy chronić metalowe elementy połączenia przed korozją oraz sprawdzić odporność wszystkich materiałów na konkretne środki chemiczne występujące w instalacji.

Możliwe zamienniki

Poniższe przewody mają zbliżoną konfigurację: M8, 4 styki, proste żeńskie złącze, przewód PUR oraz długość 10 m:

• Balluff BCC0KZM / BCC M314-0000-10-003-PX0434-100-C028,
• SICK YF8U14-100UA3XLEAX, numer 2094793,
• Phoenix Contact SAC-4P-10,0-PUR/M 8FS 0,34, numer 1543595,
• Pepperl+Fuchs V31-GM-10M-PUR,
• Murrelektronik 7000-08061-6311000,
• Turck PKG4M-10/TXL, numer 6625555,
• ifm EVC152.

Przed zastosowaniem zamiennika należy sprawdzić prąd znamionowy, przekrój żył, stopień ochrony, odporność przewodu oraz wymagania konkretnego czujnika. Pepperl+Fuchs V31-GM-10M-PUR i ifm EVC152 mają niższą obciążalność prądową niż przewód binder, dlatego nie są pełnymi zamiennikami w aplikacjach wykorzystujących prąd 4 A.

Powiązane warianty binder

• Wersja prosta, PUR, 5 m – binder 77 3406 0000 50004-0500
• Wersja kątowa, PUR, 5 m – binder 77 3408 0000 50004-0500
• Wersja kątowa, PUR, 10 m – binder 77 3408 0000 50004-1000
• Wersja prosta, PVC, 5 m – binder 77 3406 0000 20004-0500
• Wersja prosta, PVC, 10 m – binder 77 3406 0000 20004-1000

Korzyści

• jedna ciągła trasa przewodu o długości 10 m,
• brak dodatkowych złączy pośrednich,
• odporna na ścieranie powłoka PUR,
• możliwość pracy w instalacjach ruchomych,
• obsługa czujników wymagających czterech przewodów,
• wysoka szczelność po prawidłowym połączeniu,
• jednoznaczne oznaczenie żył według standardowej kolorystyki M8,
• fabrycznie wykonane i sprawdzone połączenie przewodu ze złączem.

Najczęściej zadawane pytania

Czy przewód nadaje się do prowadników kablowych?

Tak. Konstrukcja PUR i trwałość przekraczająca 5 milionów cykli zginania pozwalają stosować przewód w prowadnikach kablowych. Konieczne jest zachowanie promienia gięcia wynoszącego co najmniej 10-krotność średnicy przewodu.

Czy przewód może być stosowany w robotyce?

Tak, przewód jest odpowiedni do ruchomych elementów maszyn i wielu zastosowań robotycznych. W instalacjach wykonujących ruch skrętny należy dodatkowo sprawdzić wymagany zakres torsji.

Czy przewód obsługuje IO-Link?

Jest to pasywny, 4-żyłowy przewód M8 z kodowaniem A. Może być używany z kompatybilnymi urządzeniami IO-Link, jeżeli ich sposób podłączenia, napięcie, prąd i wymagana długość przewodu są zgodne z parametrami instalacji.

Czym wersja PUR różni się od wersji PVC?

PUR zapewnia lepszą odporność na ścieranie, oleje i wielokrotne zginanie. PVC jest ekonomicznym rozwiązaniem do standardowych instalacji stacjonarnych.

Czy IP69K obowiązuje przy wolnym złączu?

Nie. Deklarowany stopień ochrony jest osiągany po prawidłowym połączeniu i dokręceniu złącza M8. Niepodłączone złącze ani niezabezpieczone końce żył nie zachowują tej szczelności.

Czy 79 3382 55 04 oznacza ten sam produkt?

Jest to wcześniejsze oznaczenie przypisane do tego modelu. Przy zastępowaniu starszego przewodu należy mimo wszystko porównać parametry zapisane w dokumentacji konkretnej wersji.
