OGS-60-PUK-ST3Czujnik widełkowy 60 mm, PNP NO/NC, światło czerwone | Eickmann Elektronik OGS-60-PUK-ST3

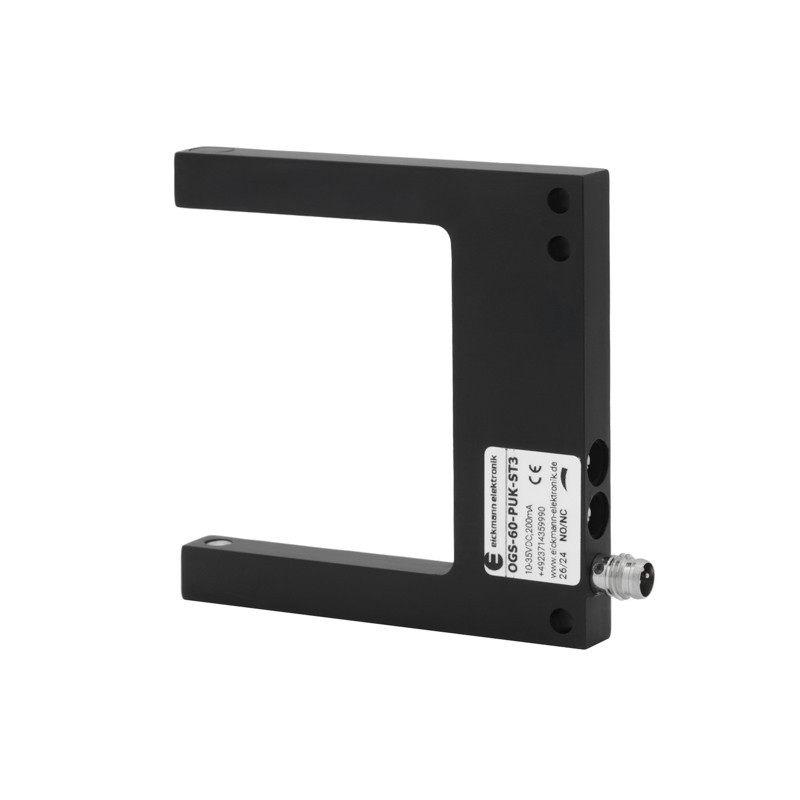

Eickmann Elektronik OGS-60-PUK-ST3 jest optycznym czujnikiem widełkowym o szerokości szczeliny 60 mm. Nadajnik i odbiornik znajdują się w przeciwległych ramionach jednej obudowy, dzięki czemu nie jest wymagane oddzielne ustawianie i osiowanie dwóch elementów bariery optycznej.

Szczelina pomiarowa ma szerokość 60 mm, a głębokość widełek wynosi 55 mm. Czujnik wykorzystuje modulowane światło czerwone i osiąga rozdzielczość 0,4 mm. Wielkość plamki świetlnej wynosi Ø2,0 mm. Czułość można regulować za pomocą pokrętła znajdującego się na obudowie, co pozwala dostosować punkt przełączania do konkretnego obiektu i warunków aplikacji.

Maksymalna częstotliwość przełączania 2,5 kHz umożliwia wykrywanie szybko przemieszczających się elementów oraz zastosowanie czujnika w zadaniach liczenia, kontroli obecności, położenia i ruchu.

OGS-60-PUK-ST3 posiada jedno wyjście PNP z wybieraną funkcją NO lub NC. Oznacza to, że użytkownik może określić sposób reakcji wyjścia na przerwanie wiązki. Nie są to dwa jednocześnie dostępne wyjścia NO i NC.

Obudowę wykonano z czarnego anodowanego aluminium. Stopień ochrony IP67 oraz zakres temperatury pracy od -10 do +60°C umożliwiają stosowanie czujnika w typowych warunkach przemysłowych. Podłączenie elektryczne realizowane jest przez 3-pinowe złącze M8x1.

Zastosowanie

OGS-60-PUK-ST3 może być stosowany między innymi do:

• wykrywania obecności elementów,
• liczenia przemieszczających się detali,
• kontroli położenia i krawędzi materiału,
• wykrywania otworów, wycięć i przerw,
• kontroli przepływu elementów w podajnikach,
• podajników i systemów wibracyjnych,
• kontroli krawędzi taśm i materiałów,
• detekcji ruchu i kontroli prędkości,
• maszyn pakujących i etykietujących,
• maszyn specjalnych i systemów automatyki.

Najważniejsze właściwości

• szerokość szczeliny 60 mm,
• głębokość widełek 55 mm,
• rozdzielczość 0,4 mm,
• wielkość plamki Ø2,0 mm,
• modulowane światło czerwone,
• regulacja czułości pokrętłem,
• jedno wyjście PNP,
• wybierana funkcja NO/NC,
• maksymalna częstotliwość przełączania 2,5 kHz,
• obciążalność wyjścia do 200 mA,
• zabezpieczenie przeciwzwarciowe,
• złącze M8x1, 3-pin,
• aluminiowa obudowa,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Nadajnik światła znajduje się w jednym ramieniu widełek, a odbiornik w drugim. Pomiędzy nimi powstaje kontrolowana wiązka optyczna.

Kiedy obiekt wprowadzony w szczelinę przecina wiązkę, odbiornik rejestruje zmianę poziomu światła, a elektronika czujnika zmienia stan wyjścia PNP.

Konstrukcja widełkowa eliminuje konieczność osobnego montażu oraz osiowania nadajnika i odbiornika. Szerokość szczeliny 60 mm określa dostępne miejsce dla wykrywanego elementu, natomiast głębokość 55 mm określa, jak daleko obiekt może zostać wprowadzony pomiędzy ramiona czujnika.

Regulacja czułości za pomocą pokrętła umożliwia dostosowanie reakcji czujnika do warunków konkretnej aplikacji.

Funkcja NO/NC jest wybierana przez użytkownika i dotyczy jednego wyjścia PNP.

Montaż

Podczas montażu należy zapewnić swobodne przechodzenie wykrywanego elementu przez szczelinę o szerokości 60 mm oraz przecięcie osi optycznej pomiędzy nadajnikiem i odbiornikiem.

Głębokość widełek wynosi 55 mm, natomiast całkowite wymiary obudowy wynoszą 90 × 80 × 10 mm. Otwory montażowe mają średnicę Ø4,5 mm.

Czujnik należy zamocować stabilnie i bez naprężeń mechanicznych. Warto pozostawić dostęp do:

• pokrętła regulacji czułości,
• elementu wyboru funkcji NO/NC,
• złącza M8,
• powierzchni optycznych nadajnika i odbiornika.

Powierzchnie optyczne powinny pozostawać czyste. Dzięki umieszczeniu nadajnika i odbiornika w jednej obudowie nie jest wymagane ich wzajemne osiowanie.

Podłączenie elektryczne

OGS-60-PUK-ST3 wykorzystuje 3-pinowe złącze M8x1.

Obciążenie należy podłączyć pomiędzy wyjście na pinie 4 a 0 V.

Czujnik posiada jedno wyjście PNP. Funkcja NO lub NC jest wybierana przez użytkownika – oznaczenie PNP NO/NC nie oznacza dwóch niezależnych wyjść.

Sygnalizacja LED

Na obudowie znajduje się dioda LED sygnalizacyjna. Producent w publicznej dokumentacji dla tego modelu nie określa jednoznacznie jej koloru ani szczegółowego znaczenia wskazania.

Warunki pracy

Czujnik jest przeznaczony do pracy w temperaturze od -10 do +60°C.

Stopień ochrony IP67 zabezpiecza obudowę przed pyłem oraz skutkami czasowego zanurzenia w wodzie w warunkach określonych dla tej klasy ochrony.

Odporność na światło zewnętrzne wynosi 50 klx. Obudowa wykonana z czarnego anodowanego aluminium jest przystosowana do zastosowań przemysłowych.

Wyjście posiada zabezpieczenie przeciwzwarciowe.

OGS-60-PUK-ST3 nie jest urządzeniem bezpieczeństwa i nie należy stosować go w aplikacjach, w których bezpieczeństwo osób zależy od prawidłowego działania czujnika.

Warianty i akcesoria

Warianty czujników

• OGS-50-PUK-ST3 – czujnik widełkowy 50 mm
• OGS-70-PUK-ST3 – czujnik widełkowy 70 mm
• Wszystkie standardowe czujniki widełkowe

Montaż

• BEF-OGS-01 – podstawa montażowa do czujników widełkowych Eickmann Elektronik

Przewody M8

• Przewód czujnikowy M8 Binder, 3-pin, 2 m
• Przewód czujnikowy M8 Binder, 3-pin, 5 m
• Wszystkie przewody M8

Złącza M8

• Złącze M8 Binder, 3-pin, proste, żeńskie
• Złącze M8 Binder, 3-pin, kątowe, żeńskie
• Wszystkie złącza M8

Symbole porównawcze innych producentów

Przed zastosowaniem naszego czujnika zamiast dotychczas stosowanego należy porównać parametry techniczne obu modeli.

FAQ

Jaka jest szerokość szczeliny OGS-60-PUK-ST3?

Szerokość szczeliny pomiędzy ramionami czujnika wynosi 60 mm.

Jaka jest głębokość widełek?

Głębokość widełek wynosi 55 mm. Parametr określa, jak daleko wykrywany element może zostać wprowadzony pomiędzy nadajnik i odbiornik.

Jaka jest rozdzielczość czujnika?

Rozdzielczość OGS-60-PUK-ST3 wynosi 0,4 mm.

Jaka jest wielkość plamki świetlnej?

Wielkość plamki wynosi Ø2,0 mm.

Czym różni się rozdzielczość 0,4 mm od plamki Ø2,0 mm?

Rozdzielczość określa zdolność układu optycznego do wykrywania małych zmian w przerwaniu wiązki, natomiast wielkość plamki opisuje fizyczny rozmiar obszaru światła w torze optycznym. Są to dwa różne parametry.

Co oznacza PNP NO/NC?

Czujnik posiada jedno wyjście PNP. Funkcja NO lub NC jest wybierana przez użytkownika. Nie oznacza to dwóch niezależnych wyjść działających jednocześnie.

Jak podłączyć OGS-60-PUK-ST3?

Pin 1 złącza M8 należy podłączyć do dodatniego napięcia zasilania 10–35 V DC, pin 3 do 0 V, a pin 4 jest wyjściem PNP.

Czy można regulować czułość?

Tak. Czułość czujnika ustawia się za pomocą pokrętła znajdującego się na obudowie.

Jaka jest częstotliwość przełączania?

Maksymalna częstotliwość przełączania wynosi 2,5 kHz.

Czy nadajnik i odbiornik trzeba montować osobno?

Nie. Nadajnik i odbiornik są umieszczone w dwóch ramionach tej samej obudowy, dlatego nie wymagają osobnego montażu ani wzajemnego osiowania.

Czy czujnik wykrywa przezroczyste obiekty?

OGS-60-PUK-ST3 jest standardowym czujnikiem widełkowym. Dokumentacja producenta nie potwierdza specjalnego przeznaczenia do detekcji materiałów transparentnych. Przy takich obiektach działanie należy zweryfikować w konkretnej aplikacji.

Czy OGS-60-PUK-ST3 może pełnić funkcję urządzenia bezpieczeństwa?

Nie. Czujnik nie jest przeznaczony do zastosowań związanych z bezpieczeństwem osób.
