OGS-100-PUK-ST3Czujnik widełkowy 100 mm, PNP NO/NC, światło czerwone | Eickmann Elektronik OGS-100-PUK-ST3

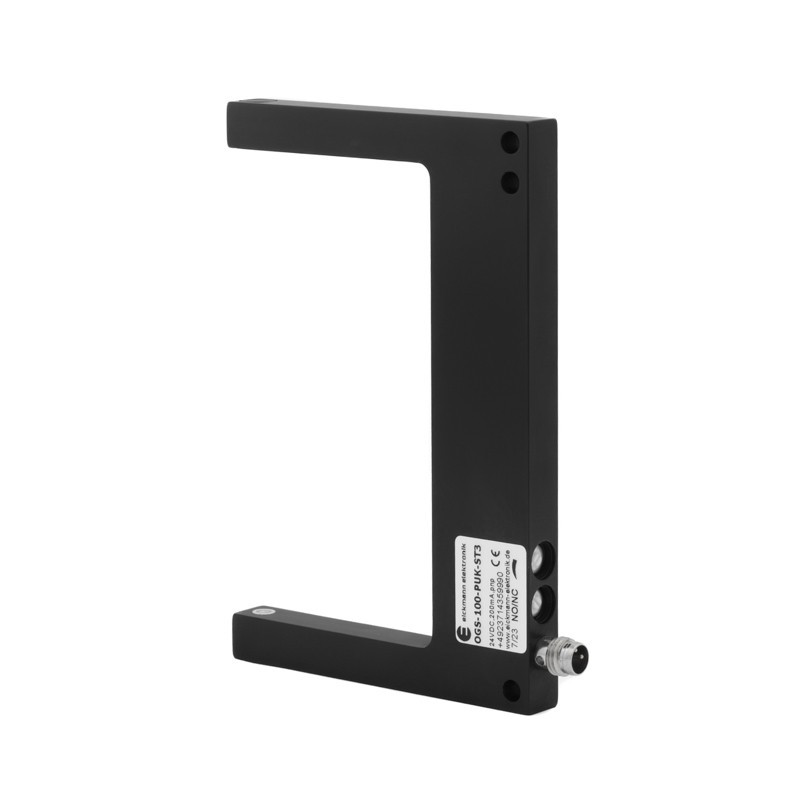

Eickmann Elektronik OGS-100-PUK-ST3 jest optycznym czujnikiem widełkowym o szerokości szczeliny 100 mm. Nadajnik i odbiornik znajdują się naprzeciwko siebie w dwóch ramionach jednej obudowy, dzięki czemu nie trzeba montować ani wzajemnie osiować dwóch oddzielnych elementów bariery optycznej.

Szczelina pomiarowa ma szerokość 100 mm, a głębokość widełek wynosi 55 mm. Czujnik wykorzystuje modulowane światło czerwone i zapewnia rozdzielczość 0,4 mm. Wielkość plamki świetlnej wynosi Ø2,0 mm.

Czułość układu optycznego można regulować pokrętłem znajdującym się na obudowie. Pozwala to dopasować reakcję czujnika do wielkości wykrywanego elementu i warunków konkretnej aplikacji.

Maksymalna częstotliwość przełączania wynosi 2,5 kHz, dzięki czemu OGS-100-PUK-ST3 nadaje się również do wykrywania szybko przemieszczających się detali oraz do zadań związanych z liczeniem, kontrolą obecności, krawędzi i położenia.

Czujnik posiada jedno wyjście PNP z wybieraną funkcją NO lub NC. Oznacza to możliwość wyboru logiki działania pojedynczego wyjścia – nie są to dwa niezależne wyjścia NO i NC dostępne jednocześnie.

OGS-100-PUK-ST3 pracuje przy napięciu 10–35 V DC, a maksymalne obciążenie wyjścia wynosi 200 mA. Obudowę wykonano z czarnego anodowanego aluminium. Stopień ochrony IP67 i zakres temperatury pracy od -10 do +60°C pozwalają na stosowanie czujnika w typowych warunkach automatyki przemysłowej.

Podłączenie elektryczne realizowane jest przez męskie złącze M8x1, 3-pin.

Zastosowanie

OGS-100-PUK-ST3 może być stosowany między innymi do:

• wykrywania obecności elementów,
• liczenia przemieszczających się detali,
• kontroli położenia elementów,
• kontroli krawędzi materiału,
• wykrywania otworów, wycięć i przerw,
• kontroli przepływu części,
• pracy z podajnikami i systemami wibracyjnymi,
• monitorowania ruchu elementów,
• maszyn pakujących i etykietujących,
• maszyn specjalnych i systemów automatyki.

Najważniejsze właściwości

• szerokość szczeliny 100 mm,
• głębokość widełek 55 mm,
• rozdzielczość 0,4 mm,
• wielkość plamki Ø2,0 mm,
• modulowane światło czerwone,
• regulacja czułości pokrętłem,
• jedno wyjście PNP,
• wybierana funkcja NO/NC,
• maksymalna częstotliwość przełączania 2,5 kHz,
• maksymalny prąd obciążenia 200 mA,
• zabezpieczenie przeciwzwarciowe,
• odporność na światło zewnętrzne 50 klx,
• złącze M8x1, 3-pin,
• aluminiowa obudowa,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Nadajnik znajduje się w jednym ramieniu czujnika, a odbiornik w przeciwległym. Pomiędzy nimi przebiega modulowana wiązka światła czerwonego.

Kiedy obiekt wprowadzony w szczelinę przecina wiązkę, zmienia się ilość światła docierającego do odbiornika. Elektronika czujnika reaguje na tę zmianę i przełącza stan wyjścia PNP.

Zintegrowanie nadajnika i odbiornika w jednej obudowie eliminuje konieczność osobnego montażu i wzajemnego osiowania dwóch urządzeń.

Czułość można regulować potencjometrem. Większa czułość pozwala reagować na mniejsze zmiany sygnału optycznego, natomiast jej ograniczenie zwiększa rezerwę działania przy zabrudzeniu powierzchni optycznych.

Funkcja NO lub NC jest wybierana przez użytkownika i odnosi się do jednego wyjścia PNP.

Montaż

Szerokość szczeliny wynosi 100 mm, natomiast głębokość widełek 55 mm. Wykrywany element należy prowadzić tak, aby przecinał oś optyczną pomiędzy nadajnikiem i odbiornikiem.

Korpus czujnika ma wymiary 80 × 120 × 10 mm. Złącze M8 wystaje poza obrys korpusu, dlatego całkowity wymiar w jego osi wynosi około 90 mm.

Przy projektowaniu miejsca montażowego należy uwzględnić również przestrzeń potrzebną na podłączone złącze i przewód.

Do montażu służą otwory Ø4,5 mm. Czujnik powinien być zamocowany stabilnie i bez naprężeń mechanicznych.

Należy zachować dostęp do:

• pokrętła regulacji czułości,
• przełącznika NO/NC,
• złącza M8,
• powierzchni optycznych nadajnika i odbiornika.

Powierzchnie optyczne należy utrzymywać w czystości.

Podłączenie elektryczne

OGS-100-PUK-ST3 posiada męskie, 3-pinowe złącze M8x1.

Obciążenie należy podłączyć pomiędzy wyjście na pinie 4 a 0 V.

OGS-100-PUK-ST3 posiada jedno wyjście PNP. Przełącznik NO/NC zmienia funkcję tego wyjścia i nie oznacza obecności dwóch jednocześnie dostępnych wyjść.

Sygnalizacja LED

Czujnik posiada diodę LED umieszczoną przy złączu M8. Może być wykorzystywana pomocniczo podczas uruchamiania i diagnostyki czujnika.

Warunki pracy

Zakres temperatury pracy wynosi od -10 do +60°C.

Stopień ochrony IP67 zapewnia ochronę obudowy przed pyłem oraz skutkami czasowego zanurzenia w wodzie w warunkach określonych dla tej klasy.

Odporność na światło zewnętrzne wynosi 50 klx. Obudowę wykonano z czarnego anodowanego aluminium.

Wyjście posiada zabezpieczenie przeciwzwarciowe.

OGS-100-PUK-ST3 nie jest urządzeniem bezpieczeństwa i nie może być stosowany w aplikacjach, w których bezpieczeństwo osób zależy od prawidłowego działania czujnika.

Warianty i akcesoria

Warianty czujników

• OGS-90-PUK-ST3 – czujnik widełkowy 90 mm
• OGS-120-PUK-ST3 – czujnik widełkowy 120 mm
• Wszystkie standardowe czujniki widełkowe

Montaż

• BEF-OGS-01 – podstawa montażowa do czujników widełkowych Eickmann Elektronik
• BEF-EW-01 – uchwyt czujnikowy 50 mm Eickmann Elektronik

Przewody M8

• Przewód M8 3-pin żeński kątowy, 2 m PVC – binder 77 3408 0000 20003-0200
• Przewód M8 3-pin żeński kątowy, 5 m PUR – binder 77 3408 0000 50003-0500
• Wszystkie przewody M8

Złącza M8

• Złącze M8 3-pin żeńskie proste – binder 99 3400 100 03
• Złącze M8 3-pin żeńskie kątowe – binder 99 3400 110 03
• Wszystkie złącza M8

Symbole porównawcze innych producentów

Przed zastosowaniem naszego czujnika zamiast dotychczas stosowanego należy porównać parametry techniczne obu modeli.

FAQ

Jaka jest szerokość szczeliny OGS-100-PUK-ST3?

Szerokość szczeliny pomiędzy ramionami czujnika wynosi 100 mm.

Jaka jest głębokość widełek?

Głębokość widełek wynosi 55 mm. Parametr określa, jak daleko wykrywany element może zostać wprowadzony pomiędzy ramiona czujnika.

Jaka jest rozdzielczość OGS-100-PUK-ST3?

Rozdzielczość wynosi 0,4 mm.

Jaka jest wielkość plamki świetlnej?

Wielkość plamki wynosi Ø2,0 mm.

Czym różni się rozdzielczość 0,4 mm od plamki Ø2,0 mm?

Rozdzielczość określa zdolność układu optycznego do wykrywania niewielkich zmian w przerwaniu wiązki. Wielkość plamki opisuje fizyczny rozmiar obszaru światła w torze optycznym. Są to dwa różne parametry.

Co oznacza PNP NO/NC?

Czujnik posiada jedno wyjście PNP. Użytkownik wybiera jego funkcję NO albo NC. Nie są to dwa niezależne wyjścia pracujące jednocześnie.

Jak podłączyć OGS-100-PUK-ST3?

Pin 1 należy podłączyć do dodatniego napięcia 10–35 V DC, pin 3 do 0 V, a pin 4 jest wyjściem PNP.

Czy można regulować czułość?

Tak. Czułość reguluje się za pomocą potencjometru znajdującego się na obudowie.

Jaka jest częstotliwość przełączania?

Maksymalna częstotliwość przełączania wynosi 2,5 kHz.

Czy nadajnik i odbiornik trzeba montować osobno?

Nie. Nadajnik i odbiornik znajdują się w przeciwległych ramionach jednej obudowy, dlatego nie wymagają osobnego montażu ani wzajemnego osiowania.

Czy OGS-100-PUK-ST3 wykrywa przezroczyste obiekty?

OGS-100-PUK-ST3 jest standardowym czujnikiem widełkowym. W przypadku materiałów przezroczystych lub półprzezroczystych skuteczność detekcji zależy od stopnia tłumienia wiązki i powinna zostać sprawdzona w konkretnej aplikacji. Do wymagających zastosowań z transparentnymi materiałami należy dobrać czujnik przeznaczony specjalnie do takiej detekcji.

Czy OGS-100-PUK-ST3 może być stosowany jako urządzenie bezpieczeństwa?

Nie. Czujnik nie jest przeznaczony do aplikacji bezpieczeństwa osób.
