OGSL-30-PUK-ST3Czujnik widełkowy 30 mm, PNP NO/NC, laser | Eickmann Elektronik OGSL-30-PUK-ST3

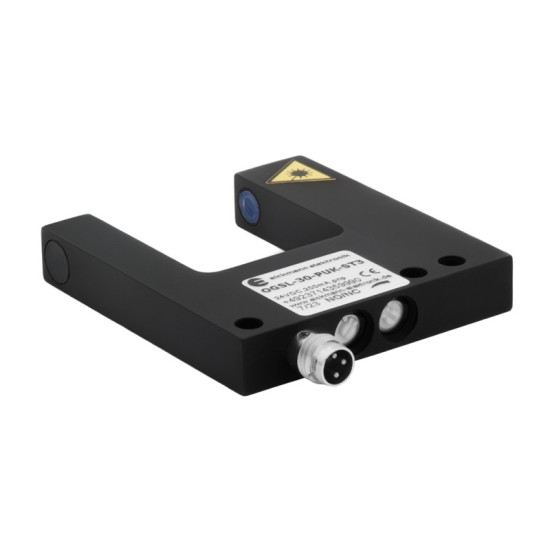

Eickmann Elektronik OGSL-30-PUK-ST3 jest laserowym czujnikiem widełkowym przeznaczonym do precyzyjnego wykrywania obiektów przechodzących pomiędzy ramionami widełek. Nadajnik i odbiornik znajdują się w jednej obudowie, naprzeciwko siebie, dzięki czemu tworzą gotową barierę optyczną bez konieczności osobnego montażu i wzajemnego osiowania dwóch urządzeń.

Szerokość szczeliny wynosi 30 mm, a głębokość widełek 35 mm. Czujnik wykorzystuje laser o długości fali 650 nm i klasie 2. Rozdzielczość wynosi 0,03 mm, dzięki czemu model OGSL jest przeznaczony do znacznie bardziej precyzyjnych zadań detekcji niż standardowe czujniki widełkowe wykorzystujące klasyczne źródło światła. Wielkość plamki wynosi Ø0,3 mm.

Czułość układu optycznego można regulować potencjometrem. Pozwala to dostosować reakcję czujnika do wielkości wykrywanego elementu oraz warunków konkretnej aplikacji.

Maksymalna częstotliwość przełączania 10 kHz umożliwia wykorzystanie OGSL-30-PUK-ST3 do wykrywania i zliczania szybko przemieszczających się małych elementów, kontroli położenia, krawędzi, otworów i przerw.

Czujnik posiada jedno wyjście PNP z wybieraną funkcją NO lub NC. Oznacza to możliwość wyboru logiki działania pojedynczego wyjścia – nie są to dwa niezależne wyjścia NO i NC pracujące jednocześnie.

OGSL-30-PUK-ST3 pracuje przy napięciu 10–35 V DC, a maksymalny prąd obciążenia wyjścia wynosi 200 mA. Czarna anodowana obudowa aluminiowa, stopień ochrony IP67 oraz zakres temperatury pracy od -10 do +60°C umożliwiają stosowanie czujnika w typowych warunkach automatyki przemysłowej.

Podłączenie elektryczne realizowane jest przez męskie złącze M8x1, 3-pin.

Zastosowanie

OGSL-30-PUK-ST3 może być stosowany między innymi do:

• wykrywania małych elementów,
• precyzyjnego zliczania szybko przemieszczających się detali,
• kontroli obecności elementów,
• kontroli położenia i krawędzi,
• wykrywania otworów, wycięć i przerw,
• kontroli części w podajnikach wibracyjnych,
• kontroli elementów na liniach montażowych,
• monitorowania ruchu i prędkości,
• precyzyjnych aplikacji w budowie maszyn,
• systemów automatyki wymagających dużej rozdzielczości.

Najważniejsze właściwości

• szerokość szczeliny 30 mm,
• głębokość widełek 35 mm,
• rozdzielczość 0,03 mm,
• wielkość plamki Ø0,3 mm,
• laser klasy 2 o długości fali 650 nm,
• regulacja czułości potencjometrem,
• jedno wyjście PNP,
• wybierana funkcja NO/NC,
• maksymalna częstotliwość przełączania 10 kHz,
• maksymalny prąd obciążenia 200 mA,
• zabezpieczenie przeciwzwarciowe,
• odporność na światło zewnętrzne 50 klx,
• złącze M8x1, 3-pin,
• aluminiowa obudowa,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Nadajnik laserowy znajduje się w jednym ramieniu widełek, a odbiornik w drugim. Pomiędzy nimi przebiega wąska wiązka lasera.

Wprowadzenie obiektu w szczelinę powoduje przecięcie lub odpowiednie osłabienie wiązki docierającej do odbiornika. Elektronika czujnika wykrywa tę zmianę i przełącza stan wyjścia PNP.

Konstrukcja widełkowa zapewnia stałe wzajemne położenie nadajnika i odbiornika, dzięki czemu nie trzeba instalować i osiować dwóch oddzielnych elementów bariery.

Rozdzielczość 0,03 mm opisuje zdolność układu optycznego do rozróżniania bardzo małych zmian w torze wiązki. Nie należy utożsamiać jej automatycznie z osobno definiowanym minimalnym wykrywanym obiektem.

Czułość można regulować potencjometrem, natomiast przełącznik NO/NC umożliwia wybór sposobu działania jednego wyjścia PNP.

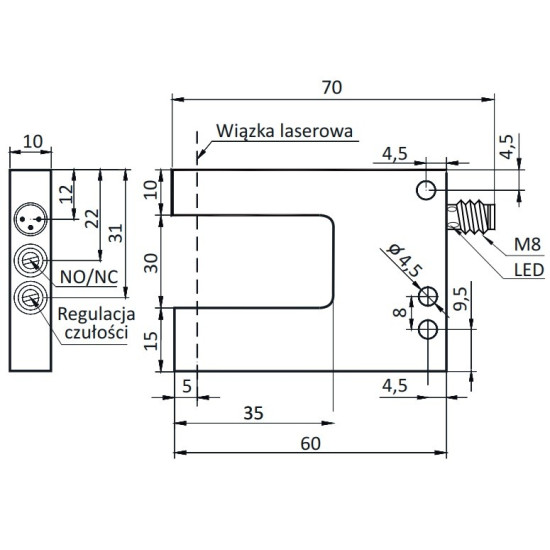

Montaż

Szerokość szczeliny wynosi 30 mm, a głębokość widełek 35 mm. Wykrywany element należy prowadzić w taki sposób, aby przecinał oś laserową pomiędzy nadajnikiem i odbiornikiem.

Obudowa ma wymiary 70 × 55 × 10 mm. Przy montażu należy zachować dostęp do:

• potencjometru regulacji czułości,
• przełącznika wyboru NO/NC,
• złącza M8,
• powierzchni optycznych nadajnika i odbiornika.

Czujnik należy zamocować stabilnie i bez naprężeń mechanicznych. Powierzchnie optyczne powinny pozostawać czyste.

Ze względu na zastosowanie lasera klasy 2 należy przestrzegać oznaczeń i zasad bezpieczeństwa dotyczących promieniowania laserowego oraz nie patrzeć bezpośrednio w wiązkę.

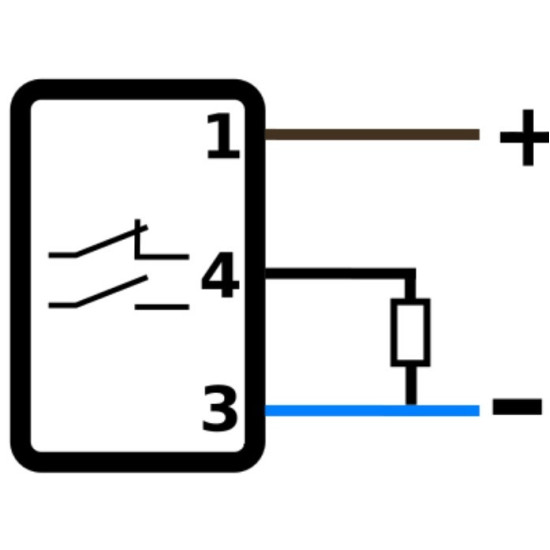

Podłączenie elektryczne

OGSL-30-PUK-ST3 posiada męskie złącze M8x1, 3-pin.

Obciążenie należy podłączyć pomiędzy wyjście na pinie 4 a 0 V.

OGSL-30-PUK-ST3 posiada jedno wyjście PNP. Funkcja NO lub NC jest wybierana przez użytkownika. Oznaczenie PNP NO/NC nie oznacza dwóch niezależnych wyjść działających jednocześnie.

Sygnalizacja LED

OGSL-30-PUK-ST3 posiada sygnalizację LED widoczną na rysunku konstrukcyjnym producenta. Dioda służy do sygnalizacji pracy czujnika i ułatwia jego uruchomienie oraz regulację.

Warunki pracy

Zakres temperatury pracy wynosi od -10 do +60°C.

Stopień ochrony IP67 zapewnia ochronę obudowy przed pyłem oraz skutkami czasowego zanurzenia w wodzie zgodnie z wymaganiami tej klasy.

Odporność na światło zewnętrzne wynosi 50 klx. Obudowę wykonano z czarnego anodowanego aluminium, a urządzenie należy zasilać napięciem bezpiecznym zgodnie z klasą ochronności III.

OGSL-30-PUK-ST3 wykorzystuje laser klasy 2 o długości fali 650 nm. Podczas instalacji, regulacji i eksploatacji nie należy patrzeć bezpośrednio w wiązkę laserową.

Czujnik nie jest urządzeniem bezpieczeństwa i nie może być stosowany w aplikacjach, w których bezpieczeństwo osób zależy od jego prawidłowego działania.

Warianty i akcesoria

Warianty czujników

• OGSL-50-PUK-ST3 – czujnik widełkowy laserowy 50 mm
• OGSL-80-PUK-ST3 – czujnik widełkowy laserowy 80 mm
• Wszystkie standardowe czujniki widełkowe

Montaż

• BEF-OGS-01 – podstawa montażowa do czujników widełkowych Eickmann Elektronik

Przewody M8

• Przewód M8 binder, 3-pin, żeński kątowy, 2 m PVC – 77 3408 0000 20003-0200
• Przewód M8 binder, 3-pin, żeński kątowy, 5 m PUR – 77 3408 0000 50003-0500
• Wszystkie przewody M8

Złącza M8

• Złącze M8 binder, 3-pin, proste, żeńskie – 99 3400 100 03
• Złącze M8 binder, 3-pin, kątowe, żeńskie – 99 3400 110 03
• Wszystkie złącza M8

Symbole porównawcze innych producentów

Przed zastosowaniem naszego czujnika zamiast dotychczas stosowanego należy porównać parametry techniczne obu modeli.

FAQ

Jaka jest szerokość szczeliny OGSL-30-PUK-ST3?

Szerokość szczeliny pomiędzy ramionami czujnika wynosi 30 mm.

Jaka jest głębokość widełek?

Głębokość widełek wynosi 35 mm. Parametr określa, jak daleko wykrywany element może zostać wprowadzony pomiędzy ramiona czujnika.

Jaka jest rozdzielczość OGSL-30-PUK-ST3?

Rozdzielczość czujnika wynosi 0,03 mm.

Jaka jest wielkość plamki laserowej?

Wielkość plamki podawana dla OGSL-30-PUK-ST3 wynosi Ø0,3 mm.

Jaki laser zastosowano w OGSL-30-PUK-ST3?

Czujnik wykorzystuje laser klasy 2 o długości fali 650 nm.

Czym różni się rozdzielczość 0,03 mm od plamki Ø0,3 mm?

Rozdzielczość opisuje zdolność układu optycznego do rozróżniania niewielkich zmian w torze wiązki, natomiast wielkość plamki określa fizyczny rozmiar obszaru wiązki. Są to dwa różne parametry.

Co oznacza PNP NO/NC?

Czujnik posiada jedno wyjście PNP. Użytkownik wybiera jego funkcję NO albo NC. Nie są to dwa niezależne wyjścia pracujące jednocześnie.

Jak podłączyć OGSL-30-PUK-ST3?

Pin 1 należy podłączyć do dodatniego napięcia zasilania 10–35 V DC, pin 3 do 0 V, a pin 4 jest wyjściem PNP.

Czy można regulować czułość?

Tak. Czułość układu optycznego reguluje się potencjometrem znajdującym się na obudowie.

Jaka jest częstotliwość przełączania?

Maksymalna częstotliwość przełączania wynosi 10 kHz.

Czy nadajnik i odbiornik trzeba montować osobno?

Nie. Nadajnik i odbiornik znajdują się w przeciwległych ramionach jednej obudowy, dlatego nie wymagają oddzielnego montażu ani wzajemnego osiowania.

Czy OGSL-30-PUK-ST3 może pełnić funkcję urządzenia bezpieczeństwa?

Nie. Czujnik nie jest przeznaczony do zastosowań, w których bezpieczeństwo osób zależy od jego prawidłowego działania.
