OGS-180-PUK-ST3Czujnik widełkowy 180 mm, PNP NO/NC, światło czerwone | Eickmann Elektronik OGS-180-PUK-ST3

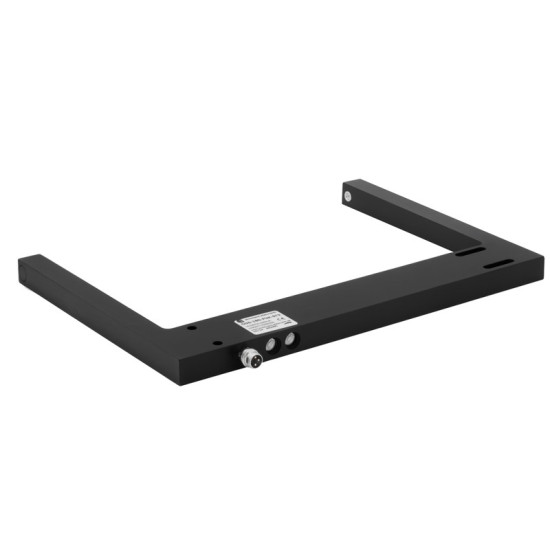

Eickmann Elektronik OGS-180-PUK-ST3 jest optycznym czujnikiem widełkowym o szerokości szczeliny 180 mm. Nadajnik i odbiornik znajdują się w przeciwległych ramionach jednej obudowy, tworząc gotową barierę optyczną bez konieczności osobnego montażu i wzajemnego osiowania dwóch urządzeń.

Szerokość szczeliny wynosi 180 mm, natomiast głębokość widełek 114 mm. Duża przestrzeń pomiędzy ramionami oraz znaczna głębokość pozwalają prowadzić przez czujnik większe elementy i materiały, dla których standardowe, mniejsze bariery widełkowe nie zapewniają wystarczającej przestrzeni montażowej.

OGS-180-PUK-ST3 wykorzystuje modulowane światło czerwone. Rozdzielczość wynosi 0,4 mm, a wielkość plamki świetlnej Ø2,0 mm. Czułość układu optycznego można regulować za pomocą potencjometru na obudowie.

Maksymalna częstotliwość przełączania 2,5 kHz umożliwia wykorzystanie czujnika również w aplikacjach z szybko przemieszczającymi się elementami, między innymi do liczenia, kontroli obecności, położenia, krawędzi, otworów i przerw.

Czujnik posiada jedno wyjście PNP z wybieraną funkcją NO lub NC. Oznacza to możliwość wyboru sposobu działania pojedynczego wyjścia, a nie obecność dwóch niezależnych wyjść pracujących jednocześnie.

OGS-180-PUK-ST3 pracuje przy napięciu 10–35 V DC, a maksymalny prąd obciążenia wyjścia wynosi 200 mA. Obudowę wykonano z czarnego anodowanego aluminium. Stopień ochrony IP67 oraz zakres temperatury pracy od -10 do +60°C pozwalają stosować urządzenie w typowych warunkach automatyki przemysłowej.

Podłączenie elektryczne realizowane jest przez męskie złącze M8x1, 3-pin.

Zastosowanie

OGS-180-PUK-ST3 może być stosowany między innymi do:

• wykrywania obecności większych elementów,
• liczenia przemieszczających się detali,
• kontroli położenia komponentów,
• kontroli krawędzi materiału,
• wykrywania otworów, wycięć i przerw,
• kontroli przepływu części na liniach produkcyjnych,
• podajników i systemów transportowych,
• kontroli elementów wymagających dużej szczeliny pomiarowej,
• maszyn pakujących i systemów automatyki,
• maszyn specjalnych.

Najważniejsze właściwości

• szerokość szczeliny 180 mm,
• głębokość widełek 114 mm,
• rozdzielczość 0,4 mm,
• wielkość plamki Ø2,0 mm,
• modulowane światło czerwone,
• regulacja czułości potencjometrem,
• jedno wyjście PNP,
• wybierana funkcja NO/NC,
• maksymalna częstotliwość przełączania 2,5 kHz,
• maksymalny prąd obciążenia 200 mA,
• zabezpieczenie przeciwzwarciowe,
• odporność na światło zewnętrzne 50 klx,
• złącze M8x1, 3-pin,
• aluminiowa obudowa,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Nadajnik znajduje się w jednym ramieniu widełek, a odbiornik w drugim. Pomiędzy nimi przebiega modulowana wiązka światła czerwonego.

Obiekt wprowadzony pomiędzy ramiona przecina wiązkę optyczną, powodując zmianę sygnału docierającego do odbiornika. Elektronika czujnika reaguje na tę zmianę i przełącza stan wyjścia PNP.

Ponieważ nadajnik i odbiornik są zintegrowane w jednej obudowie, podczas montażu nie trzeba wzajemnie osiować dwóch oddzielnych urządzeń.

Czułość układu optycznego można regulować potencjometrem. Ustawienie większej czułości pozwala wykrywać mniejsze zmiany w torze optycznym, ale zmniejsza rezerwę działania przy zabrudzeniu. Zmniejszenie czułości zwiększa rezerwę na zabrudzenie, lecz wymaga większego przesłonięcia wiązki.

Funkcję NO lub NC wybiera się przełącznikiem. Wybór dotyczy jednego wyjścia PNP.

Montaż

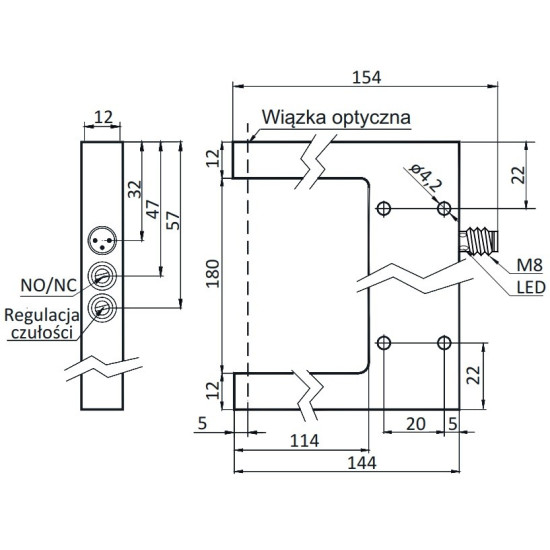

Szczelina czujnika ma szerokość 180 mm, a głębokość widełek wynosi 114 mm. Wykrywany element należy prowadzić tak, aby przecinał oś optyczną pomiędzy nadajnikiem i odbiornikiem.

Korpus czujnika ma około 144 × 204 × 12 mm. Po uwzględnieniu wystającego złącza M8 całkowity wymiar w jego osi wynosi około 154 mm.

Ze względu na większe gabaryty OGS-180-PUK-ST3 szczególnie istotne jest sztywne zamocowanie obudowy i uwzględnienie przestrzeni niezbędnej dla przewodu M8.

Należy pozostawić dostęp do:

• potencjometru regulacji czułości,
• przełącznika wyboru NO/NC,
• złącza M8,
• powierzchni optycznych nadajnika i odbiornika.

Powierzchnie optyczne powinny pozostawać czyste. Otwory i szczeliny montażowe należy rozmieszczać zgodnie z rysunkiem wymiarowym producenta.

Podłączenie elektryczne

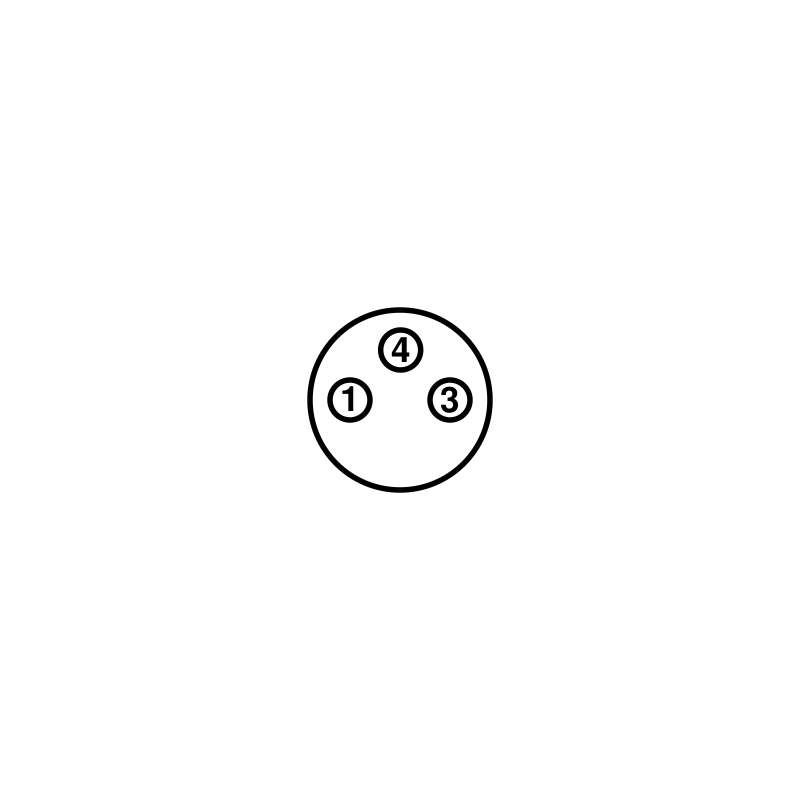

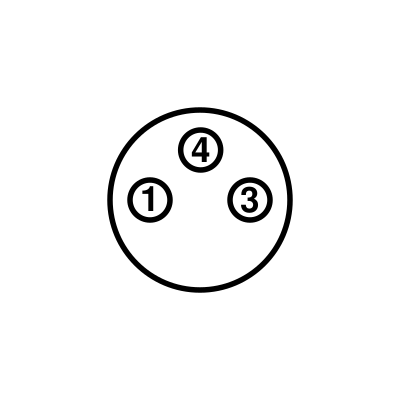

OGS-180-PUK-ST3 posiada męskie, 3-pinowe złącze M8x1.

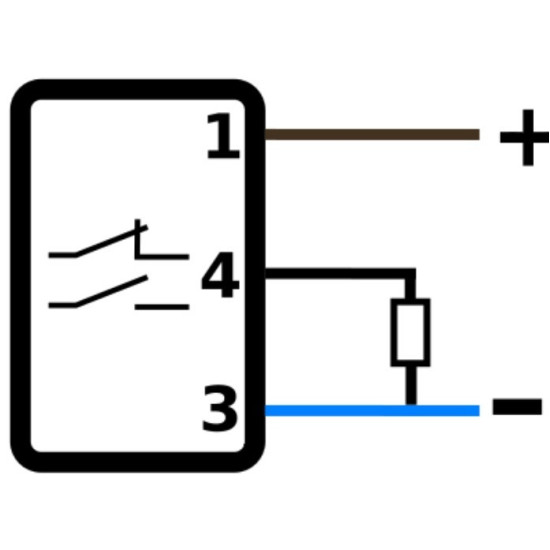

Obciążenie należy podłączyć pomiędzy wyjście na pinie 4 a 0 V.

Czujnik posiada jedno wyjście PNP. Przełącznik NO/NC zmienia funkcję tego wyjścia i nie oznacza obecności dwóch niezależnych wyjść.

Sygnalizacja LED

OGS-180-PUK-ST3 posiada diodę LED zintegrowaną w obszarze złącza M8. Ułatwia ona kontrolę reakcji czujnika podczas uruchamiania, regulacji czułości i diagnostyki aplikacji.

Warunki pracy

Zakres temperatury pracy wynosi od -10 do +60°C.

Stopień ochrony IP67 zapewnia ochronę obudowy przed pyłem oraz skutkami czasowego zanurzenia w wodzie zgodnie z wymaganiami tej klasy.

Odporność na światło zewnętrzne wynosi 50 klx. Obudowę wykonano z czarnego anodowanego aluminium.

Wyjście posiada zabezpieczenie przeciwzwarciowe.

OGS-180-PUK-ST3 nie jest urządzeniem bezpieczeństwa i nie może być stosowany w aplikacjach, w których bezpieczeństwo osób zależy od prawidłowego działania czujnika.

Warianty i akcesoria

Warianty czujników

• OGS-120-PUK-ST3 – czujnik widełkowy 120 mm
• OGS-220-PUKI-ST3 – czujnik widełkowy 220 mm, podczerwień
• Wszystkie standardowe czujniki widełkowe

Montaż

• BEF-OGS-01 – podstawa montażowa do czujników widełkowych Eickmann Elektronik

Przewody M8

• Przewód M8 binder, 3-pin, żeński kątowy, 2 m PVC – 77 3408 0000 20003-0200
• Przewód M8 binder, 3-pin, żeński kątowy, 5 m PUR – 77 3408 0000 50003-0500
• Wszystkie przewody M8

Złącza M8

• Złącze M8 binder, 3-pin, proste, żeńskie – 99 3400 100 03
• Złącze M8 binder, 3-pin, kątowe, żeńskie – 99 3400 110 03
• Wszystkie złącza M8

Symbole porównawcze innych producentów

Przed zastosowaniem naszego czujnika zamiast dotychczas stosowanego należy porównać parametry techniczne obu modeli.

FAQ

Jaka jest szerokość szczeliny OGS-180-PUK-ST3?

Szerokość szczeliny pomiędzy ramionami czujnika wynosi 180 mm.

Jaka jest głębokość widełek?

Głębokość widełek wynosi 114 mm. Parametr określa, jak daleko wykrywany element może zostać wprowadzony pomiędzy ramiona czujnika.

Jaka jest rozdzielczość OGS-180-PUK-ST3?

Rozdzielczość wynosi 0,4 mm.

Jaka jest wielkość plamki świetlnej?

Wielkość plamki wynosi Ø2,0 mm.

Czym różni się rozdzielczość 0,4 mm od plamki Ø2,0 mm?

Rozdzielczość określa zdolność układu optycznego do wykrywania małych zmian w przerwaniu wiązki, natomiast wielkość plamki opisuje fizyczny rozmiar obszaru światła w torze optycznym. Są to dwa różne parametry.

Co oznacza PNP NO/NC?

OGS-180-PUK-ST3 posiada jedno wyjście PNP. Użytkownik wybiera funkcję NO albo NC. Nie są to dwa niezależne wyjścia pracujące jednocześnie.

Jak podłączyć OGS-180-PUK-ST3?

Pin 1 należy podłączyć do dodatniego napięcia 10–35 V DC, pin 3 do 0 V, a pin 4 jest wyjściem PNP.

Czy można regulować czułość?

Tak. Czułość reguluje się potencjometrem znajdującym się na obudowie czujnika.

Jaka jest częstotliwość przełączania?

Maksymalna częstotliwość przełączania wynosi 2,5 kHz.

Czy nadajnik i odbiornik trzeba montować osobno?

Nie. Nadajnik i odbiornik znajdują się w przeciwległych ramionach jednej obudowy, dzięki czemu nie wymagają osobnego montażu ani wzajemnego osiowania.

Czy OGS-180-PUK-ST3 wykrywa przezroczyste obiekty?

OGS-120-PUK-ST3 jest standardowym czujnikiem widełkowym. W przypadku materiałów przezroczystych lub półprzezroczystych skuteczność detekcji zależy od stopnia tłumienia wiązki i powinna zostać sprawdzona w konkretnej aplikacji. Do wymagających zastosowań z transparentnymi materiałami należy dobrać czujnik przeznaczony specjalnie do takiej detekcji.

Czy OGS-180-PUK-ST3 może być stosowany jako urządzenie bezpieczeństwa?

Nie. Czujnik nie jest przeznaczony do zastosowań, w których bezpieczeństwo osób zależy od jego prawidłowego działania.
