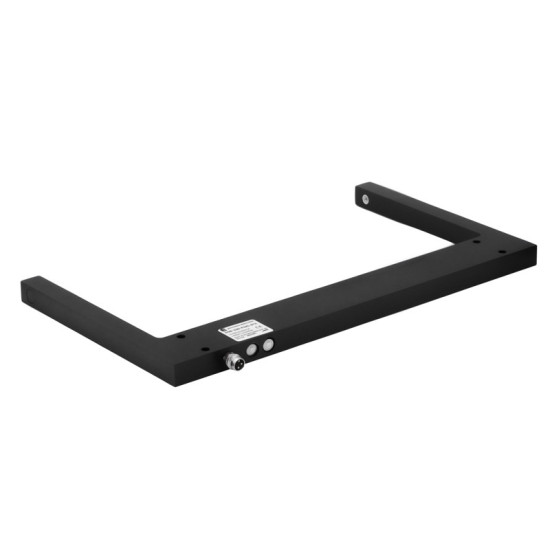

Eickmann Elektronik OGS-220-PUKI-ST3 jest optycznym czujnikiem widełkowym o szerokości szczeliny 220 mm. Nadajnik i odbiornik znajdują się w przeciwległych ramionach jednej obudowy, dzięki czemu tworzą gotową barierę optyczną bez konieczności osobnego montażu i wzajemnego osiowania dwóch urządzeń.

Szerokość szczeliny wynosi 220 mm, natomiast głębokość widełek 110 mm. Duża przestrzeń pomiędzy ramionami umożliwia prowadzenie przez czujnik większych elementów oraz materiałów wymagających szerokiej strefy roboczej.

Model OGS-220-PUKI-ST3 wykorzystuje modulowane światło podczerwone. Rozdzielczość wynosi 0,4 mm, a wielkość plamki świetlnej Ø2,0 mm. Czułość układu optycznego można regulować za pomocą potencjometru na obudowie.

Maksymalna częstotliwość przełączania 2,5 kHz umożliwia zastosowanie czujnika także w procesach z szybko przemieszczającymi się elementami, między innymi do liczenia, kontroli obecności, położenia, krawędzi, otworów i przerw.

Czujnik posiada jedno wyjście PNP z wybieraną funkcją NO lub NC. Użytkownik wybiera więc sposób działania pojedynczego wyjścia – nie są to dwa niezależne wyjścia NO i NC dostępne jednocześnie.

OGS-220-PUKI-ST3 pracuje przy napięciu 10–35 V DC, a maksymalny prąd obciążenia wyjścia wynosi 200 mA. Obudowa wykonana z czarnego anodowanego aluminium oraz stopień ochrony IP67 umożliwiają pracę w typowych warunkach automatyki przemysłowej.

Podłączenie elektryczne realizowane jest przez męskie złącze M8x1, 3-pin.

Zastosowanie

OGS-220-PUKI-ST3 może być stosowany między innymi do:

• wykrywania obecności większych elementów,
• liczenia przemieszczających się detali,
• kontroli położenia komponentów,
• kontroli krawędzi materiału,
• wykrywania otworów, wycięć i przerw,
• kontroli przepływu części na liniach produkcyjnych,
• systemów transportowych i podajników,
• kontroli elementów wymagających dużej szczeliny pomiarowej,
• maszyn pakujących,
• maszyn specjalnych i systemów automatyki.

Najważniejsze właściwości

• szerokość szczeliny 220 mm,
• głębokość widełek 110 mm,
• rozdzielczość 0,4 mm,
• wielkość plamki Ø2,0 mm,
• modulowane światło podczerwone,
• regulacja czułości potencjometrem,
• jedno wyjście PNP,
• wybierana funkcja NO/NC,
• maksymalna częstotliwość przełączania 2,5 kHz,
• maksymalny prąd obciążenia 200 mA,
• zabezpieczenie przeciwzwarciowe,
• odporność na światło zewnętrzne 50 klx,
• złącze M8x1, 3-pin,
• aluminiowa obudowa,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Nadajnik światła podczerwonego znajduje się w jednym ramieniu widełek, natomiast odbiornik w drugim. Pomiędzy nimi przebiega modulowana wiązka optyczna.

Obiekt wprowadzony pomiędzy ramiona przecina wiązkę, powodując zmianę ilości promieniowania docierającego do odbiornika. Elektronika czujnika reaguje na tę zmianę i przełącza stan wyjścia PNP.

Ponieważ nadajnik i odbiornik znajdują się w jednej obudowie, podczas montażu nie trzeba osobno ustawiać ani wzajemnie osiować dwóch urządzeń.

Czułość układu optycznego można regulować potencjometrem. Ustawienie większej czułości umożliwia reakcję na mniejsze zmiany sygnału optycznego, ale zmniejsza rezerwę działania przy zabrudzeniu powierzchni optycznych. Zmniejszenie czułości zwiększa rezerwę na zabrudzenie, ale wymaga większego przesłonięcia wiązki.

Funkcję NO lub NC wybiera się przełącznikiem. Wybór dotyczy jednego wyjścia PNP.

Montaż

Szerokość szczeliny OGS-220-PUKI-ST3 wynosi 220 mm, a głębokość widełek 110 mm. Wykrywany element należy prowadzić w taki sposób, aby przecinał oś optyczną pomiędzy nadajnikiem i odbiornikiem.

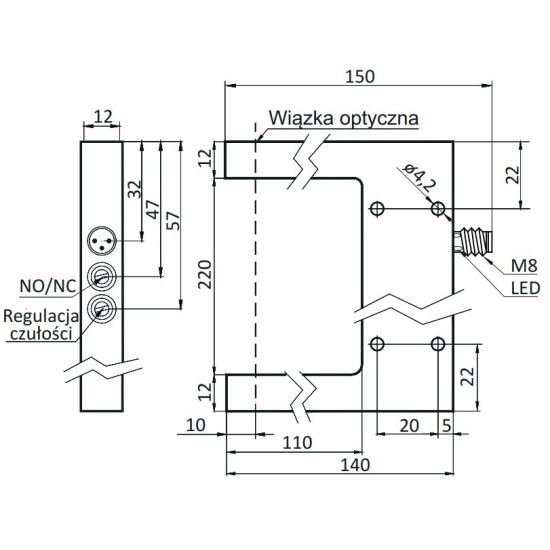

Korpus czujnika ma około 244 × 140 × 12 mm. Po uwzględnieniu wystającego złącza M8 całkowity wymiar w osi złącza wynosi około 150 mm.

Ze względu na duże gabaryty czujnika szczególnie istotne jest jego sztywne zamocowanie. Przy projektowaniu miejsca montażowego należy również uwzględnić przestrzeń potrzebną na złącze i przewód M8.

Należy pozostawić dostęp do:

• potencjometru regulacji czułości,
• przełącznika funkcji NO/NC,
• złącza M8,
• powierzchni optycznych nadajnika i odbiornika.

Powierzchnie optyczne należy utrzymywać w czystości.

Podłączenie elektryczne

OGS-220-PUKI-ST3 posiada męskie, 3-pinowe złącze M8x1.

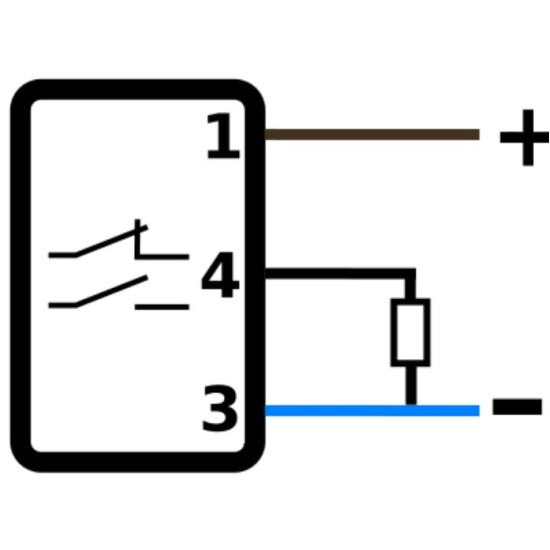

Obciążenie należy podłączyć pomiędzy wyjście na pinie 4 a 0 V.

Czujnik posiada jedno wyjście PNP. Przełącznik NO/NC zmienia funkcję tego wyjścia i nie oznacza obecności dwóch niezależnych wyjść sygnałowych.

Sygnalizacja LED

OGS-220-PUKI-ST3 wykorzystuje złącze M8 ze zintegrowaną diodą LED, która umożliwia wizualną kontrolę stanu podczas uruchamiania i diagnostyki.

Warunki pracy

Zakres temperatury pracy wynosi od -10 do +60°C.

Stopień ochrony IP67 zapewnia ochronę obudowy przed pyłem oraz skutkami czasowego zanurzenia w wodzie zgodnie z wymaganiami tej klasy.

Odporność na światło zewnętrzne wynosi 50 klx. Obudowę wykonano z czarnego anodowanego aluminium.

Wyjście posiada zabezpieczenie przeciwzwarciowe.

OGS-220-PUKI-ST3 nie jest urządzeniem bezpieczeństwa i nie może być stosowany w aplikacjach, w których bezpieczeństwo osób zależy od prawidłowego działania czujnika.

Warianty i akcesoria

Warianty czujników

• OGS-180-PUK-ST3 – czujnik widełkowy 180 mm, światło czerwone
• Wszystkie standardowe czujniki widełkowe

Montaż

• BEF-OGS-01 – podstawa montażowa do czujników widełkowych Eickmann Elektronik

Przewody M8

• Przewód M8 binder, 3-pin, żeński kątowy, 2 m PVC – 77 3408 0000 20003-0200
• Przewód M8 binder, 3-pin, żeński kątowy, 5 m PUR – 77 3408 0000 50003-0500
• Wszystkie przewody M8

Złącza M8

• Złącze M8 binder, 3-pin, proste, żeńskie – 99 3400 100 03
• Złącze M8 binder, 3-pin, kątowe, żeńskie – 99 3400 110 03
• Wszystkie złącza M8

Symbole porównawcze innych producentów

Przed zastosowaniem naszego czujnika zamiast dotychczas stosowanego należy porównać parametry techniczne obu modeli.

FAQ

Jaka jest szerokość szczeliny OGS-220-PUKI-ST3?

Szerokość szczeliny pomiędzy ramionami czujnika wynosi 220 mm.

Jaka jest głębokość widełek?

Głębokość widełek wynosi 110 mm. Parametr określa, jak daleko wykrywany element może zostać wprowadzony pomiędzy ramiona czujnika.

Jakiego rodzaju światło wykorzystuje OGS-220-PUKI-ST3?

Czujnik wykorzystuje modulowane światło podczerwone.

Czy światło podczerwone OGS-220-PUKI-ST3 jest widoczne?

Nie jest to czerwone światło widzialne stosowane w wariancie OGS-220-PUK-ST3. Wersja PUKI pracuje z promieniowaniem podczerwonym.

Jaka jest rozdzielczość czujnika?

Rozdzielczość OGS-220-PUKI-ST3 wynosi 0,4 mm.

Jaka jest wielkość plamki?

Wielkość plamki świetlnej wynosi Ø2,0 mm.

Czym różni się rozdzielczość 0,4 mm od plamki Ø2,0 mm?

Rozdzielczość określa zdolność układu do wykrywania niewielkich zmian w przerwaniu wiązki, natomiast wielkość plamki opisuje fizyczny rozmiar obszaru wiązki optycznej. Są to dwa różne parametry.

Co oznacza PNP NO/NC?

OGS-220-PUKI-ST3 posiada jedno wyjście PNP. Użytkownik wybiera jego funkcję NO albo NC. Nie są to dwa niezależne wyjścia pracujące jednocześnie.

Jak podłączyć OGS-220-PUKI-ST3?

Pin 1 należy podłączyć do dodatniego napięcia 10–35 V DC, pin 3 do 0 V, natomiast pin 4 jest wyjściem PNP.

Czy można regulować czułość?

Tak. Czułość reguluje się potencjometrem znajdującym się na obudowie.

Jaka jest częstotliwość przełączania?

Maksymalna częstotliwość przełączania wynosi 2,5 kHz.

Czy nadajnik i odbiornik trzeba montować osobno?

Nie. Nadajnik i odbiornik są umieszczone w dwóch ramionach jednej obudowy, dlatego nie wymagają osobnego montażu ani wzajemnego osiowania.

Czy czujnik wykrywa przezroczyste obiekty?

OGS-220-PUKI-ST3 jest standardowym czujnikiem widełkowym. W przypadku materiałów przezroczystych lub półprzezroczystych skuteczność detekcji zależy od stopnia tłumienia wiązki i powinna zostać sprawdzona w konkretnej aplikacji. Do wymagających zastosowań z transparentnymi materiałami należy dobrać czujnik przeznaczony specjalnie do takiej detekcji.

Czy OGS-220-PUKI-ST3 może być stosowany jako urządzenie bezpieczeństwa?

Nie. Czujnik nie jest przeznaczony do aplikacji, w których bezpieczeństwo osób zależy od jego prawidłowego działania.
