OGSL-80-PUK-ST3Czujnik widełkowy 80 mm, PNP NO/NC, laser | Eickmann Elektronik OGSL-80-PUK-ST3

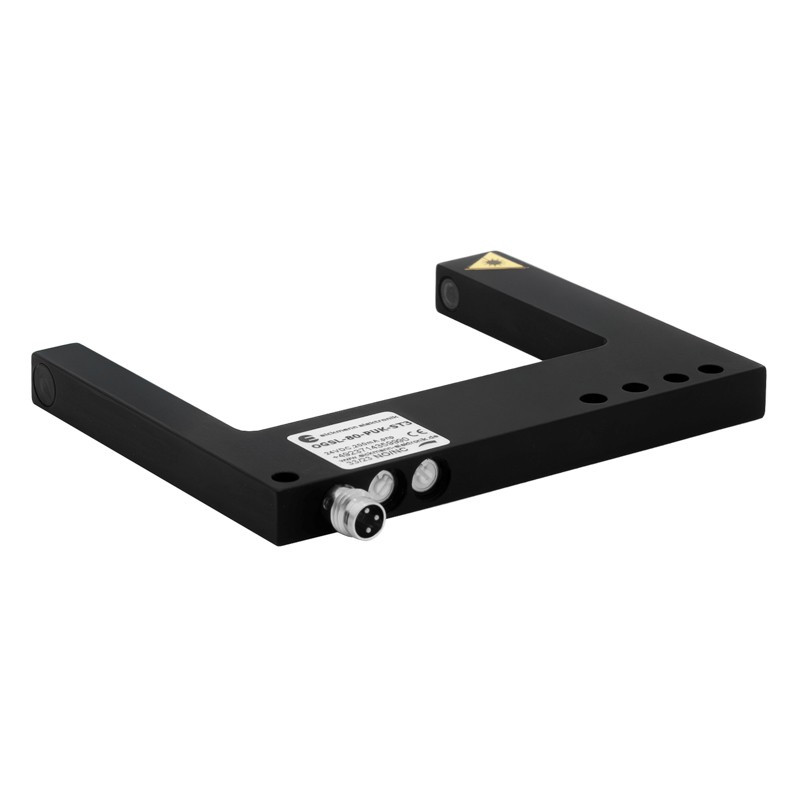

OGSL-80-PUK-ST3 Eickmann Elektronik to laserowy czujnik widełkowy przeznaczony do bezkontaktowego wykrywania obiektów przechodzących przez szczelinę o szerokości 80 mm. Nadajnik i odbiornik znajdują się w dwóch przeciwległych ramionach jednej obudowy, dlatego w przeciwieństwie do klasycznej bariery optycznej nie ma potrzeby osobnego montowania i osiowania dwóch urządzeń.

Szerokość szczeliny 80 mm umożliwia prowadzenie pomiędzy ramionami czujnika większych elementów, taśm lub części mechanicznych, natomiast głębokość widełek 55 mm określa maksymalną odległość, na jaką obiekt może zostać wsunięty w obszar detekcji. Laserowy układ optyczny zapewnia rozdzielczość 0,03 mm, a wielkość plamki wynosi Ø0,3 mm. Parametry te pozwalają precyzyjnie wyznaczyć miejsce detekcji oraz wykrywać niewielkie zmiany położenia obiektu.

Czułość czujnika jest regulowana potencjometrem. Umożliwia to dopasowanie progu detekcji do właściwości wykrywanego elementu i warunków konkretnej aplikacji. OGSL-80-PUK-ST3 wykorzystuje jedno wyjście tranzystorowe PNP, którego funkcję można ustawić jako NO albo NC. Nie są to dwa równoczesne wyjścia sygnałowe.

Częstotliwość przełączania 10 kHz pozwala stosować czujnik również w szybko przebiegających procesach automatyki. Zasilanie 10–35 V DC, maksymalne obciążenie wyjścia 200 mA oraz zabezpieczenie przeciwzwarciowe ułatwiają integrację z typowymi układami sterowania maszyn.

Obudowa wykonana jest z czarnego anodowanego aluminium. Stopień ochrony IP67 oraz zakres temperatury pracy od -10°C do +60°C pozwalają stosować czujnik w typowych warunkach przemysłowych. Połączenie elektryczne realizowane jest przez męskie złącze M8x1, 3-pin.

Zastosowanie

OGSL-80-PUK-ST3 może być stosowany między innymi do:

• wykrywania małych elementów i części,
• kontroli obecności detali w procesach montażowych,
• kontroli krawędzi materiału,
• wykrywania elementów na przenośnikach i podajnikach,
• kontroli pozycji elementów w maszynach,
• zliczania szybko przemieszczających się części,
• kontroli procesów etykietowania,
• automatyki maszynowej i stanowisk specjalnych.

Najważniejsze właściwości

• konstrukcja widełkowa z nadajnikiem i odbiornikiem w jednej obudowie,
• szerokość szczeliny 80 mm,
• głębokość widełek 55 mm,
• laserowy układ optyczny,
• rozdzielczość 0,03 mm,
• wielkość plamki Ø0,3 mm,
• regulacja czułości potencjometrem,
• jedno wyjście PNP z wybieraną funkcją NO/NC,
• częstotliwość przełączania 10 kHz,
• maksymalny prąd obciążenia 200 mA,
• złącze M8x1, 3-pin,
• aluminiowa, anodowana obudowa,
• stopień ochrony IP67,
• zabezpieczenie przeciwzwarciowe.

Dane techniczne

Zasada działania

Nadajnik optyczny znajduje się w jednym ramieniu czujnika, a odbiornik w drugim. Pomiędzy nimi przebiega wiązka laserowa. Gdy obiekt przechodzący przez szczelinę 80 mm przecina wiązkę, układ elektroniczny wykrywa zmianę i odpowiednio przełącza wyjście.

Konstrukcja widełkowa utrzymuje stałe położenie nadajnika względem odbiornika, dzięki czemu podczas montażu nie trzeba osiować dwóch oddzielnych czujników. Ma to szczególne znaczenie przy precyzyjnym wykrywaniu niewielkich części oraz w aplikacjach o dużej częstotliwości cyklu.

Potencjometr umożliwia regulację czułości. Wyższa czułość pozwala reagować na mniejsze zmiany w torze optycznym, natomiast jej zmniejszenie może zwiększyć odporność aplikacji na zabrudzenia i niepożądane zakłócenia.

Funkcja NO/NC jest wybierana dla jednego wyjścia PNP. Czujnik nie udostępnia dwóch równoczesnych sygnałów NO i NC.

Montaż

Czujnik należy zamontować tak, aby wykrywany element swobodnie przechodził przez szczelinę 80 mm i przecinał oś optyczną pomiędzy ramionami. Dostępna głębokość widełek wynosi 55 mm.

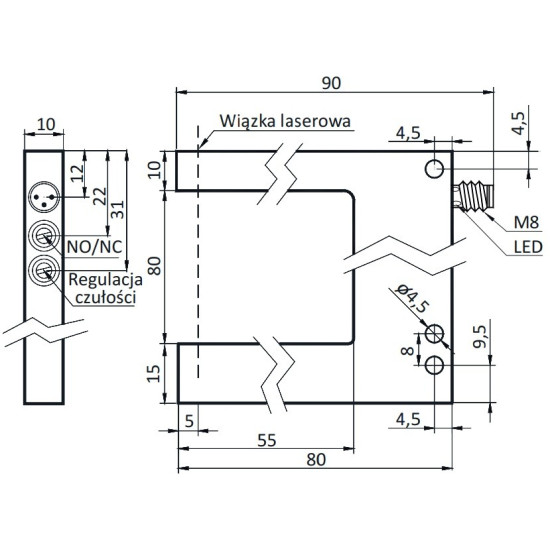

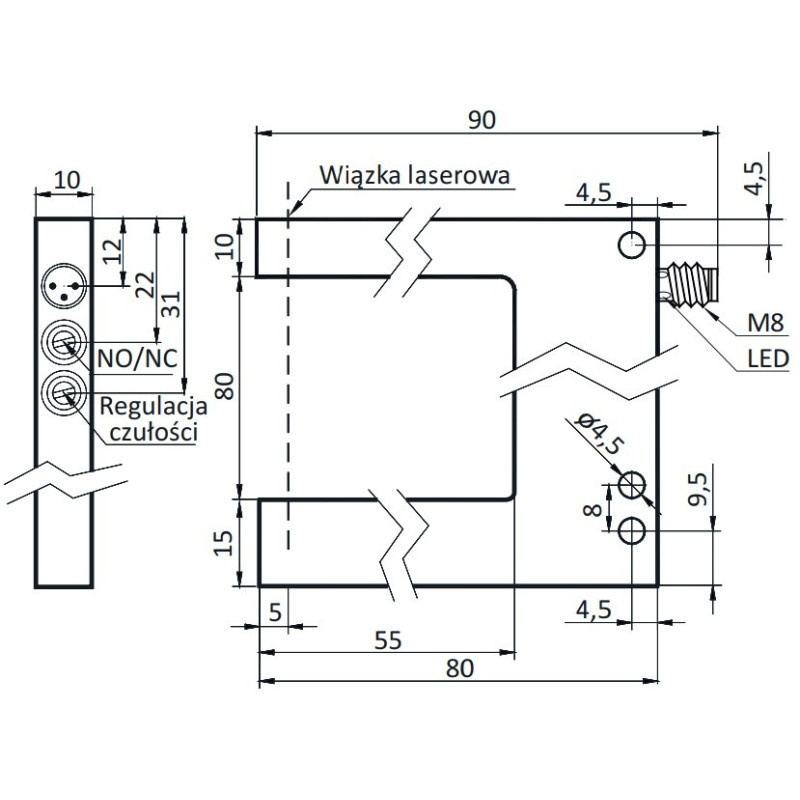

Podczas projektowania miejsca montażu należy uwzględnić gabaryty 90 × 105 × 10 mm oraz dodatkową przestrzeń potrzebną do podłączenia przewodu do złącza M8. Powinien pozostać także swobodny dostęp do potencjometru regulacji czułości oraz elementu wyboru funkcji NO/NC.

Powierzchnie optyczne w obu ramionach powinny pozostawać czyste. Zabrudzenie nadajnika lub odbiornika może ograniczyć zapas sygnału i wymagać ponownej regulacji czułości.

Ze względu na zastosowanie źródła laserowego podczas montażu i regulacji nie należy kierować wzroku bezpośrednio w oś wiązki.

Podłączenie elektryczne

OGSL-80-PUK-ST3 ma jedno wyjście tranzystorowe PNP. Za pomocą przełącznika można wybrać jego funkcję NO albo NC.

PNP NO/NC nie oznacza dwóch osobnych wyjść. Pin 4 jest pojedynczym wyjściem sygnałowym, którego logika pracy jest wybierana podczas konfiguracji czujnika.

Sygnalizacja LED

OGSL-80-PUK-ST3 jest wyposażony we wskaźnik LED umieszczony w obszarze złącza M8. Dioda służy do sygnalizacji pracy czujnika i ułatwia jego uruchomienie oraz regulację.

Warunki pracy

Czujnik może pracować w temperaturze od -10°C do +60°C. Obudowa wykonana z czarnego anodowanego aluminium ma stopień ochrony IP67.

Odporność na światło zewnętrzne wynosi 50 klx. Układ wyjściowy jest zabezpieczony przeciwzwarciowo, a napięcie izolacji wynosi 500 V.

Elementy optyczne należy utrzymywać w czystości, szczególnie w środowisku o dużej ilości pyłu, oleju lub innych zanieczyszczeń mogących osadzać się na ramionach czujnika.

OGSL-80-PUK-ST3 jest czujnikiem automatyki przemysłowej i nie należy go stosować jako urządzenia bezpieczeństwa w aplikacjach, w których bezpieczeństwo ludzi zależy od prawidłowej pracy czujnika.

Warianty i akcesoria

Warianty

• OGSL-50-PUK-ST3 – czujnik widełkowy 50 mm, PNP NO/NC, laser
• OGSL-120-PUK-ST3 – czujnik widełkowy 120 mm, PNP NO/NC, laser
• Wszystkie czujniki widełkowe Eickmann Elektronik

Montaż

• BEF-OGS-01 – podstawa montażowa do czujników widełkowych Eickmann Elektronik

Przewody M8

• binder 77 3408 0000 20003-0200 – przewód M8 3-pin, żeński, kątowy, 2 m, PVC
• binder 77 3408 0000 50003-0500 – przewód M8 3-pin, żeński, kątowy, 5 m, PUR
• Wszystkie przewody M8

Złącza M8

• binder 99 3400 100 03 – złącze M8 3-pin, żeńskie, proste, skręcane
• binder 99 3400 110 03 – złącze M8 3-pin, żeńskie, kątowe, skręcane
• Wszystkie złącza M8

Symbole porównawcze innych producentów

Przed zastosowaniem naszego czujnika zamiast dotychczas stosowanego należy porównać parametry techniczne obu modeli.

FAQ

Jaka jest szerokość szczeliny OGSL-80-PUK-ST3?
Szerokość szczeliny wynosi 80 mm. Jest to wolna przestrzeń pomiędzy nadajnikiem a odbiornikiem czujnika.

Jaka jest głębokość widełek?
Głębokość widełek wynosi 55 mm. Parametr określa, jak daleko element może zostać wsunięty pomiędzy ramiona czujnika.

Jaka jest rozdzielczość OGSL-80-PUK-ST3?
Rozdzielczość wynosi 0,03 mm.

Jaka jest wielkość plamki światła?
Wielkość plamki wynosi Ø0,3 mm. Nie należy utożsamiać wielkości plamki z rozdzielczością czujnika – są to dwa różne parametry optyczne.

Czy OGSL-80-PUK-ST3 jest czujnikiem laserowym?
Tak. Model należy do laserowej serii OGSL.

Co oznacza PNP NO/NC?
Czujnik ma jedno wyjście PNP, którego funkcję można ustawić jako NO albo NC. Nie są to dwa równoczesne wyjścia.

Jak podłączyć OGSL-80-PUK-ST3?

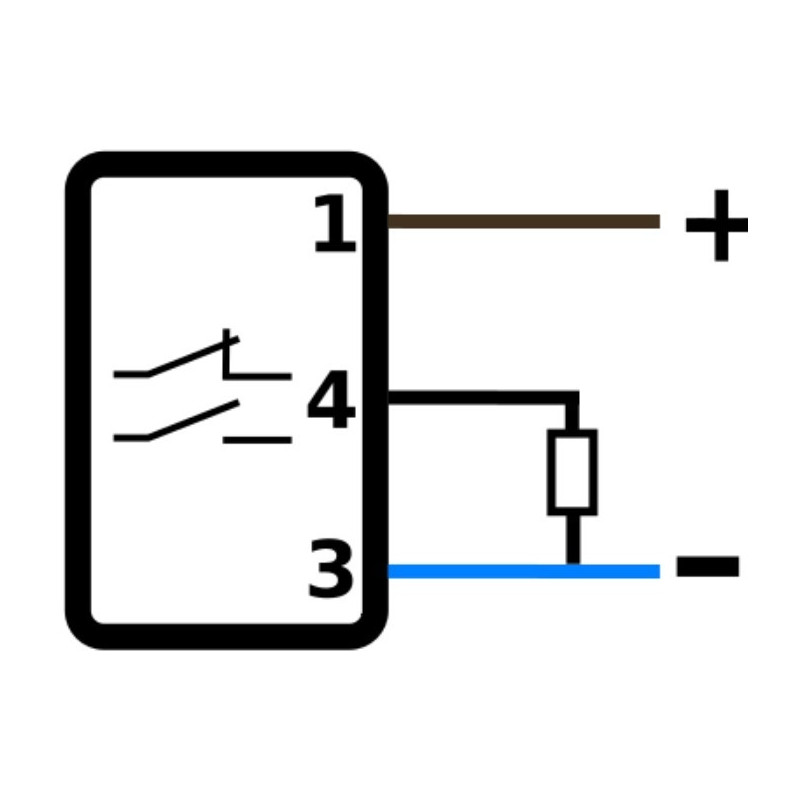

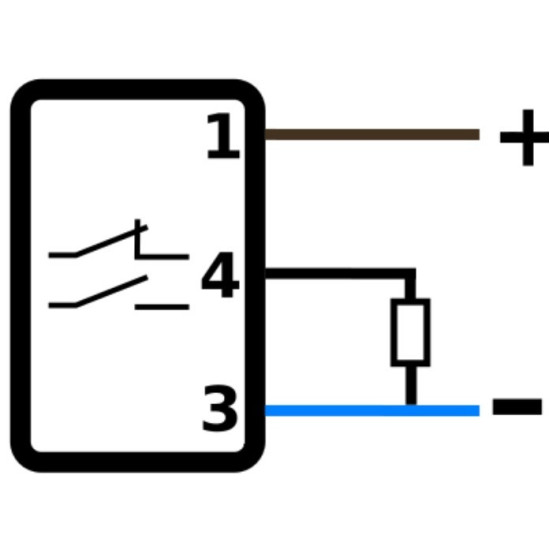

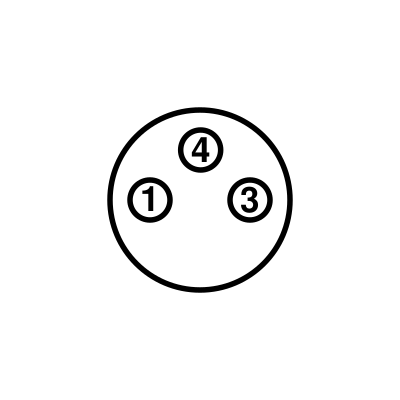

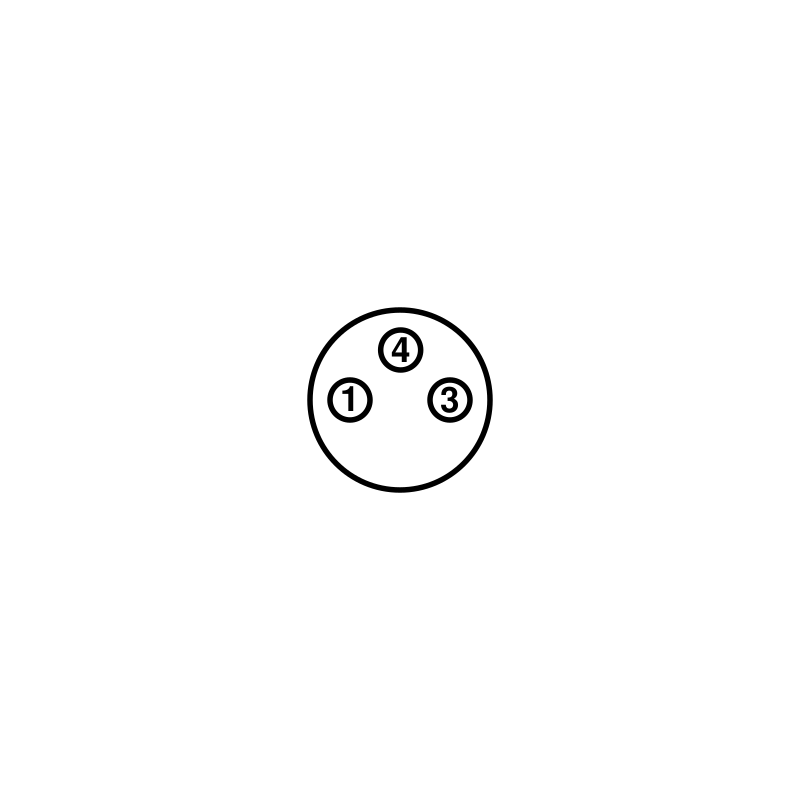

Pin 1, przewód brązowy BN, należy podłączyć do +UB; pin 3, niebieski BU, do 0 V; pin 4, czarny BK, jest wyjściem PNP.

Jak reguluje się czułość czujnika?
Czułość ustawia się potencjometrem znajdującym się na obudowie. Umożliwia to dostosowanie punktu przełączania do wielkości obiektu i warunków aplikacji.

Jaka jest częstotliwość przełączania?
Maksymalna częstotliwość przełączania wynosi 10 kHz, dzięki czemu czujnik może obsługiwać również szybko przebiegające procesy.

Czy nadajnik i odbiornik trzeba montować oddzielnie?
Nie. Nadajnik znajduje się w jednym ramieniu, a odbiornik w drugim. Oba elementy są fabrycznie ustawione względem siebie w jednej obudowie.

Czy OGSL-80-PUK-ST3 może być używany jako czujnik bezpieczeństwa?
Nie. Czujnik nie jest urządzeniem bezpieczeństwa i nie powinien być stosowany w aplikacji, w której bezpieczeństwo ludzi zależy od prawidłowego zadziałania czujnika.
